Аспадская писаница
Аспадская писаница расположена в Ширинской районе Республики Хакасия, на правом берегу р. Белый Июс, в 4,5 км к юго-востоку от села Малая Сыя. На памятнике выделено 11 плоскостей с разновременными изображениями: зооморфные изображения древнейшего изобразительного пласта, рисунки раннего (уйбатский, ранний джойский стили) и позднего (джойский стиль) окуневского времени (к. III – нач. II тыс. до н.э.), зооморфные и антропоморфные рисунки раннего железного века.
Аспадская писаница. Плоскости №1, 2, 4-11
Вернуться назад
Плоскость №1
р.
р.

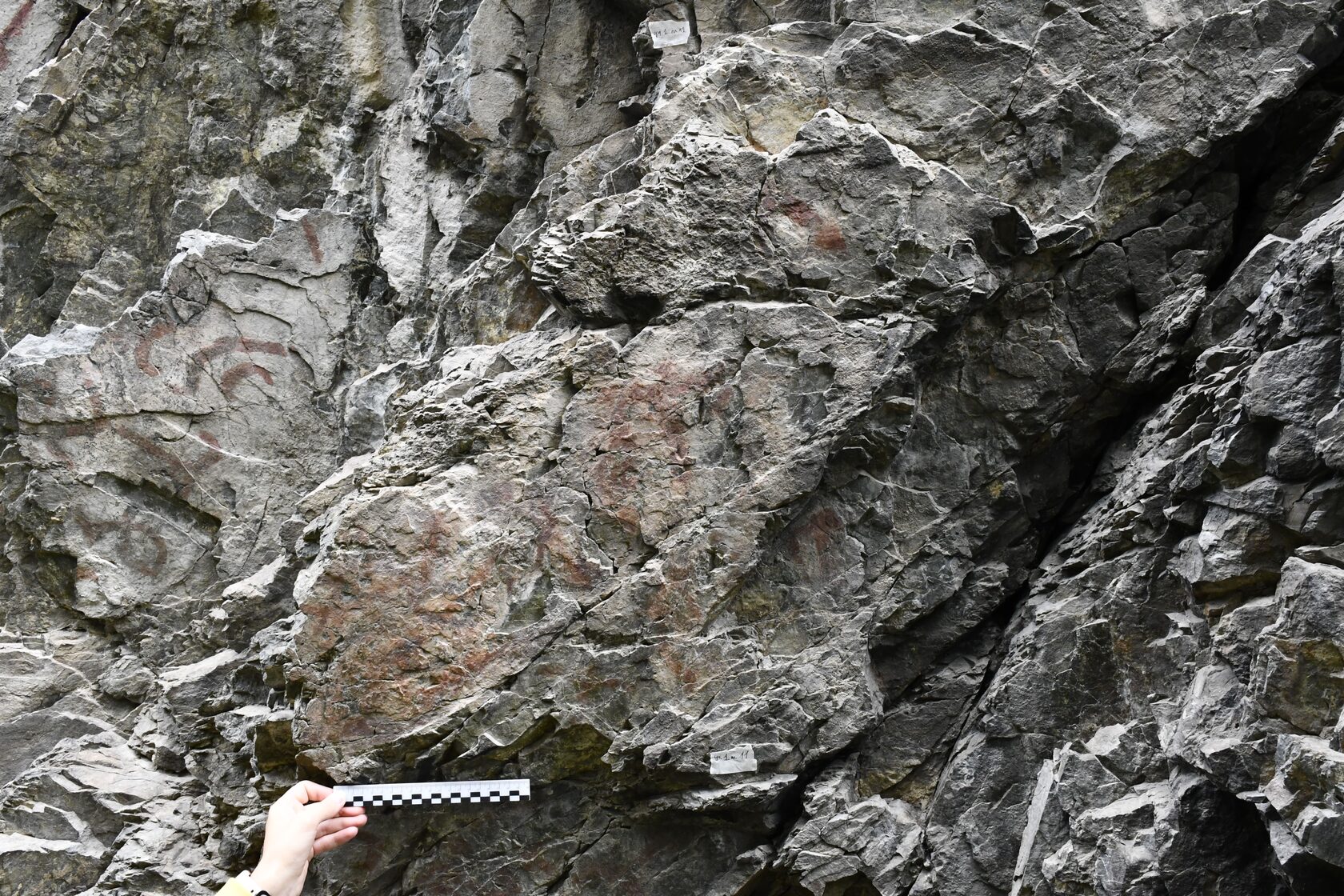

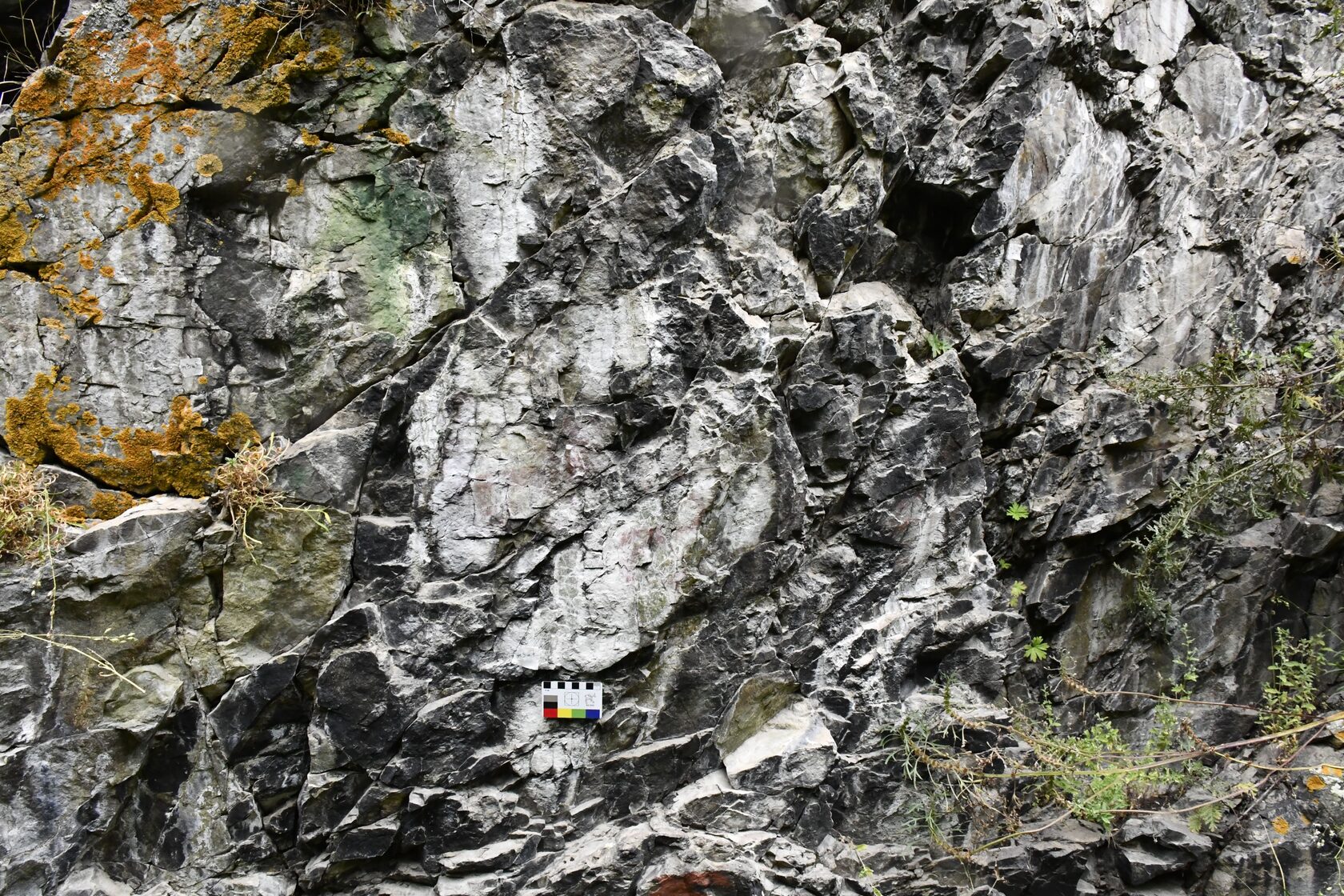

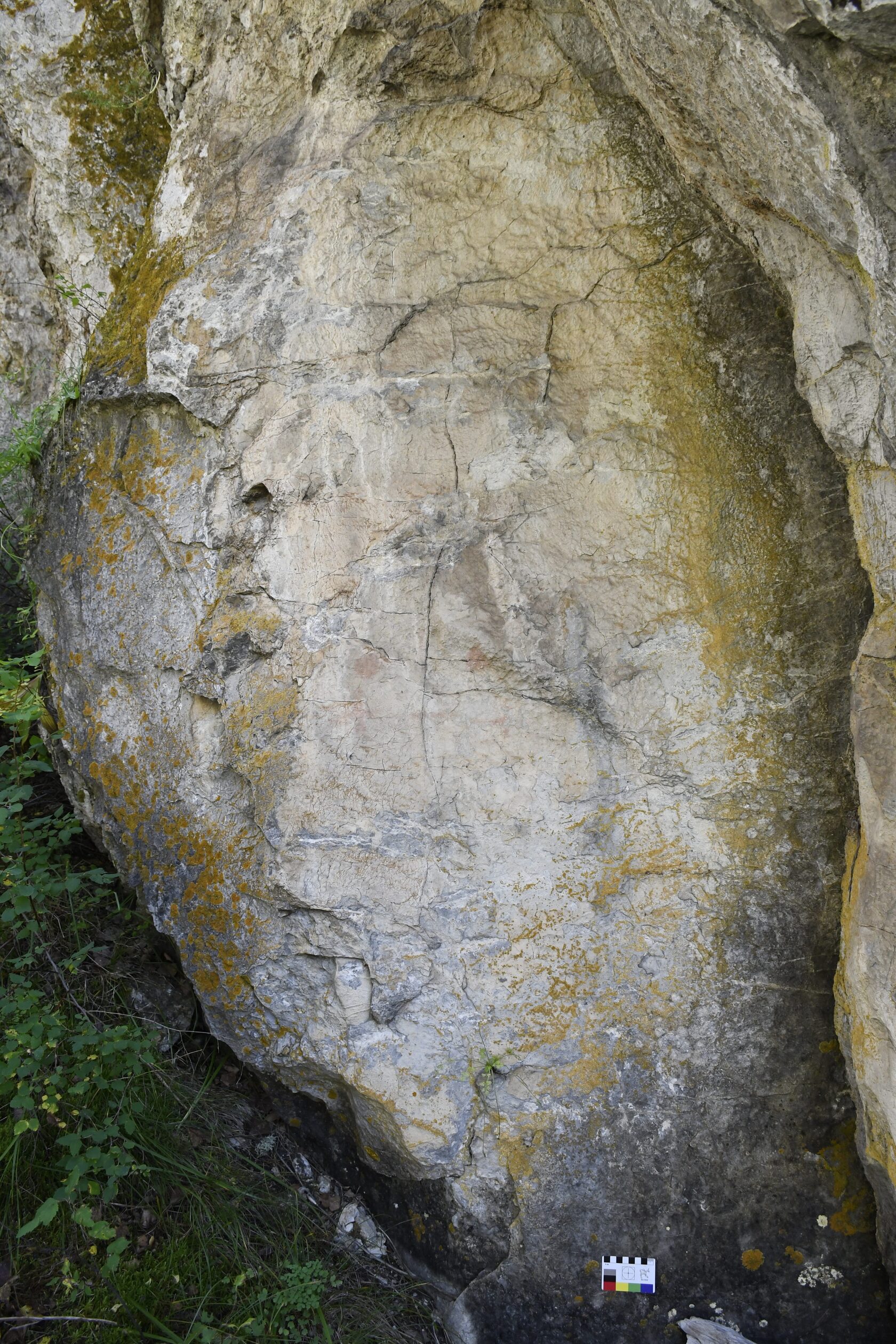

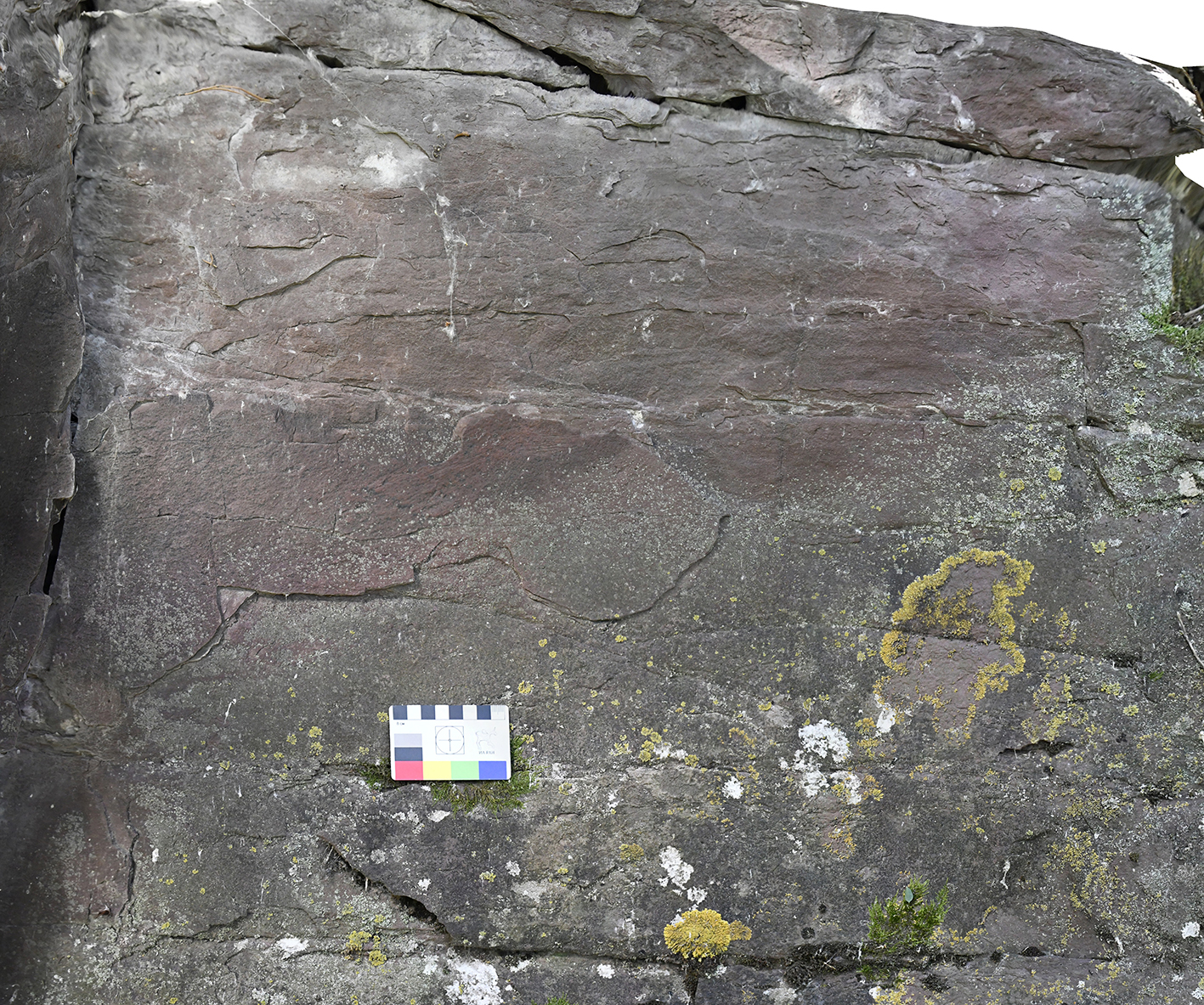

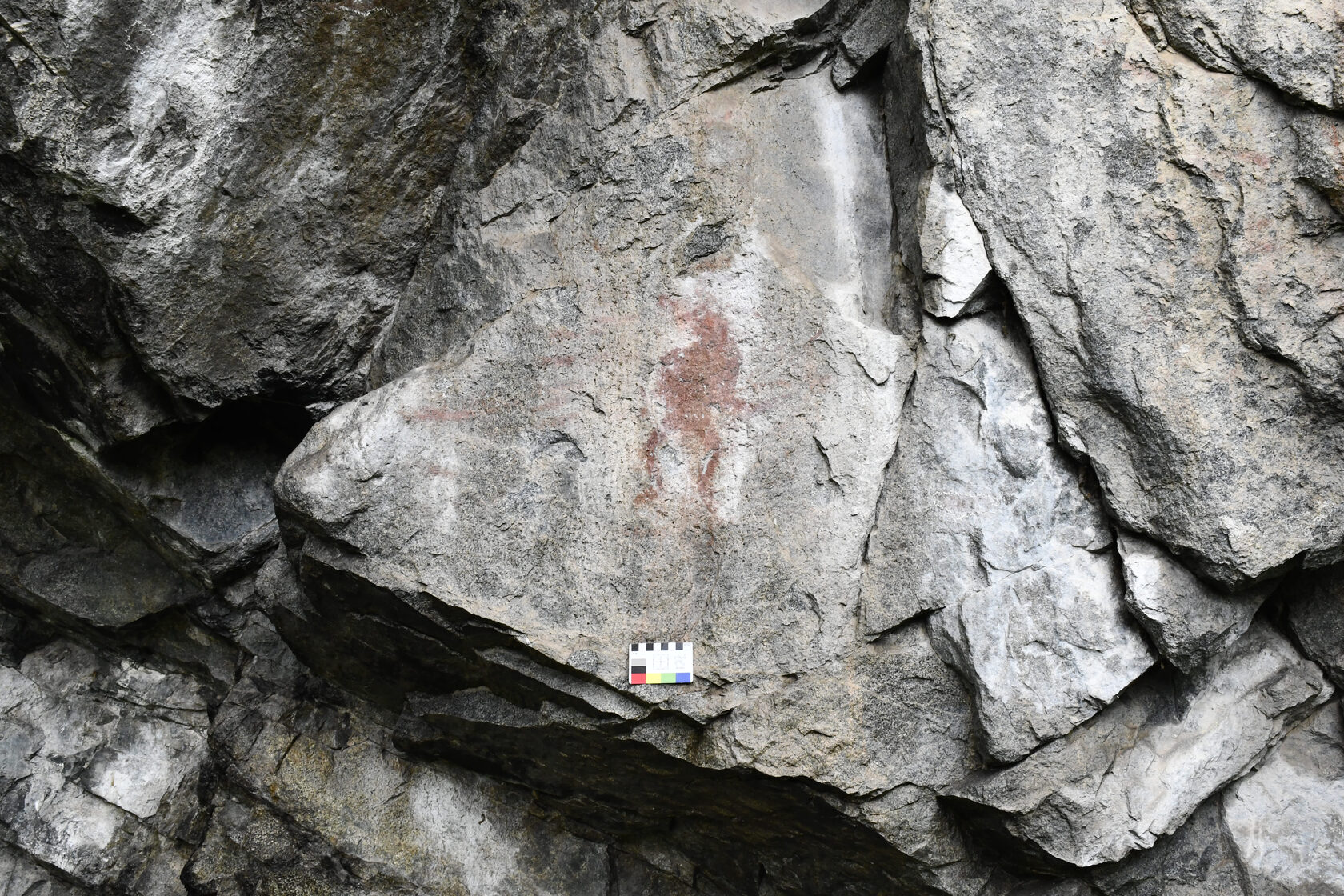

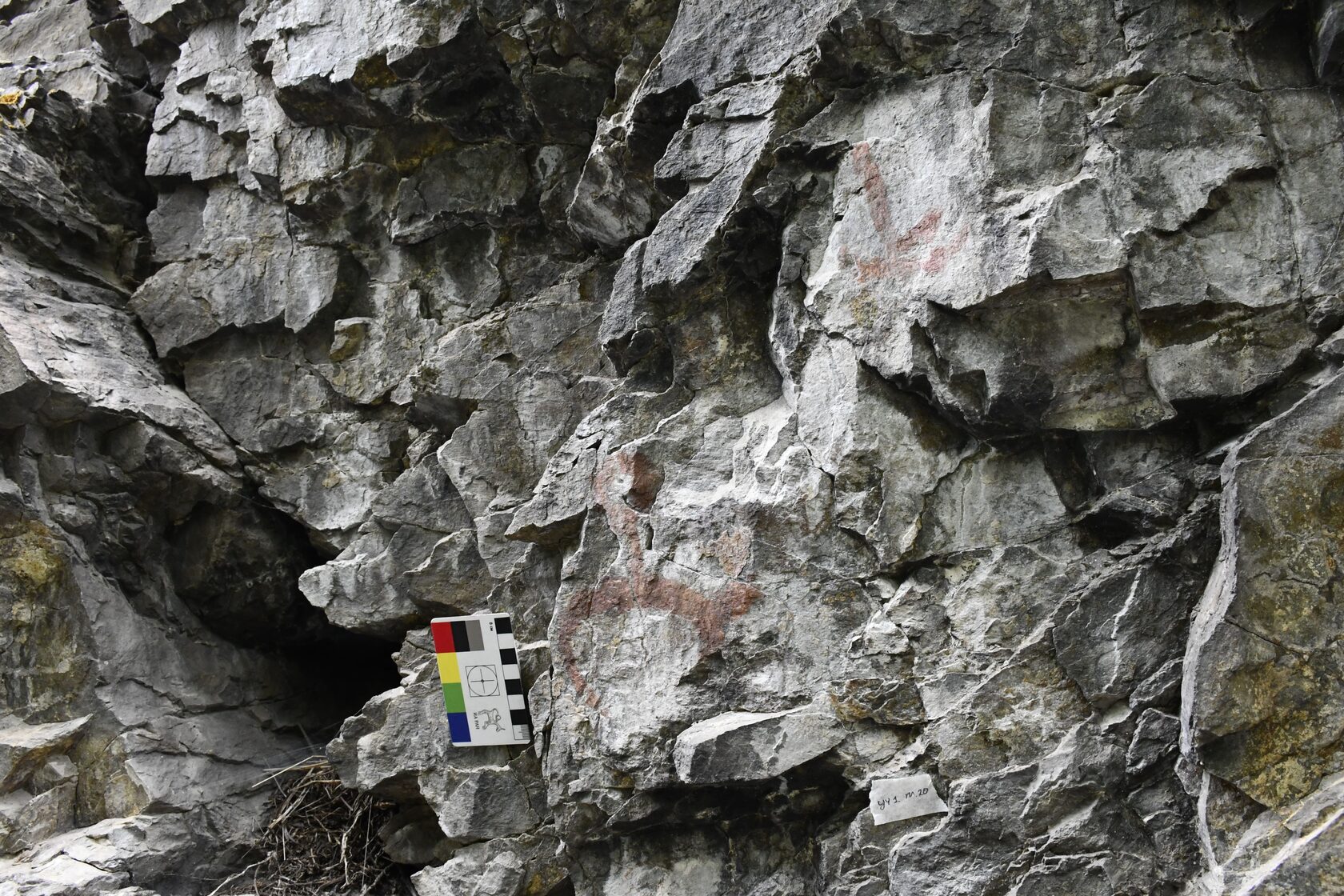

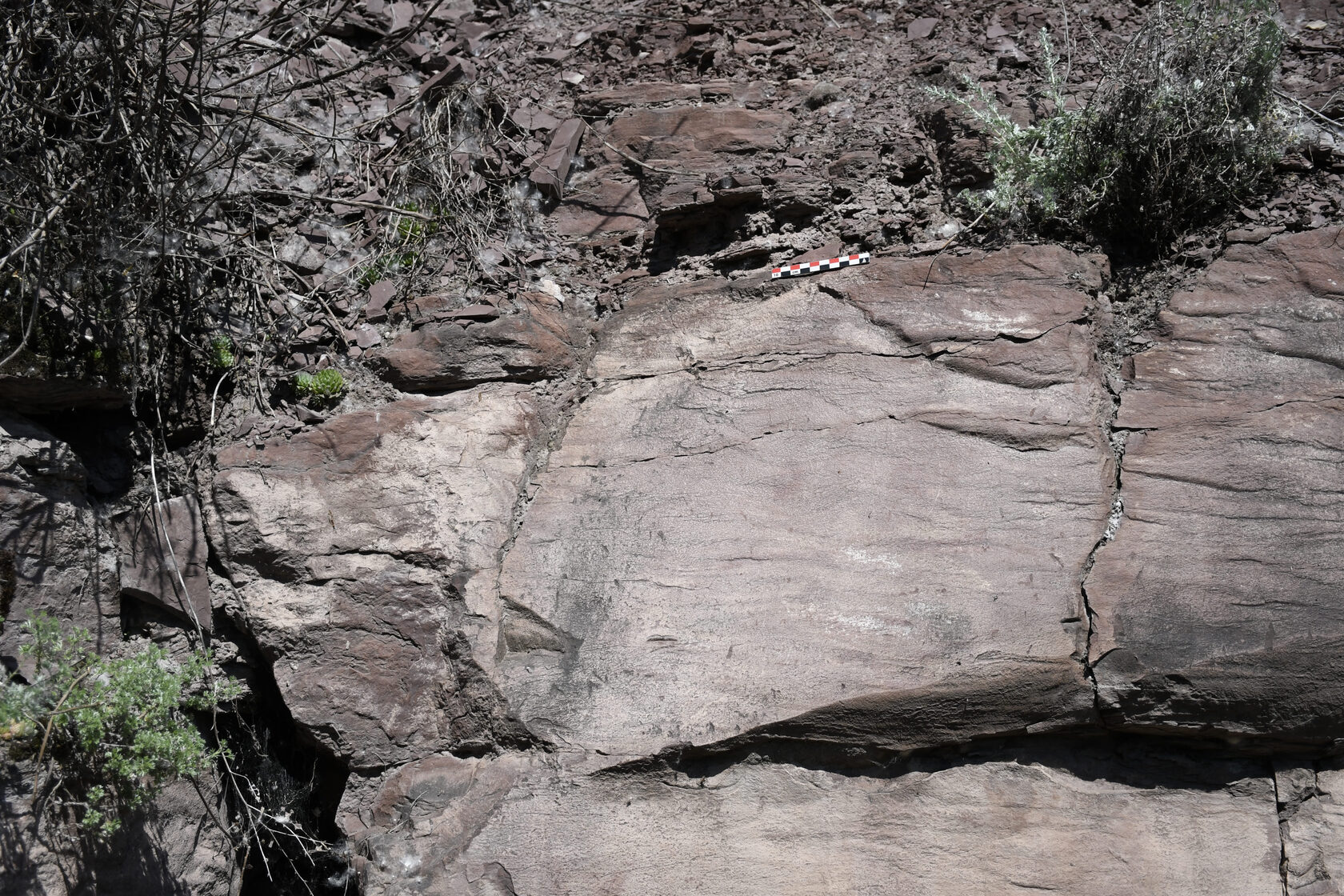

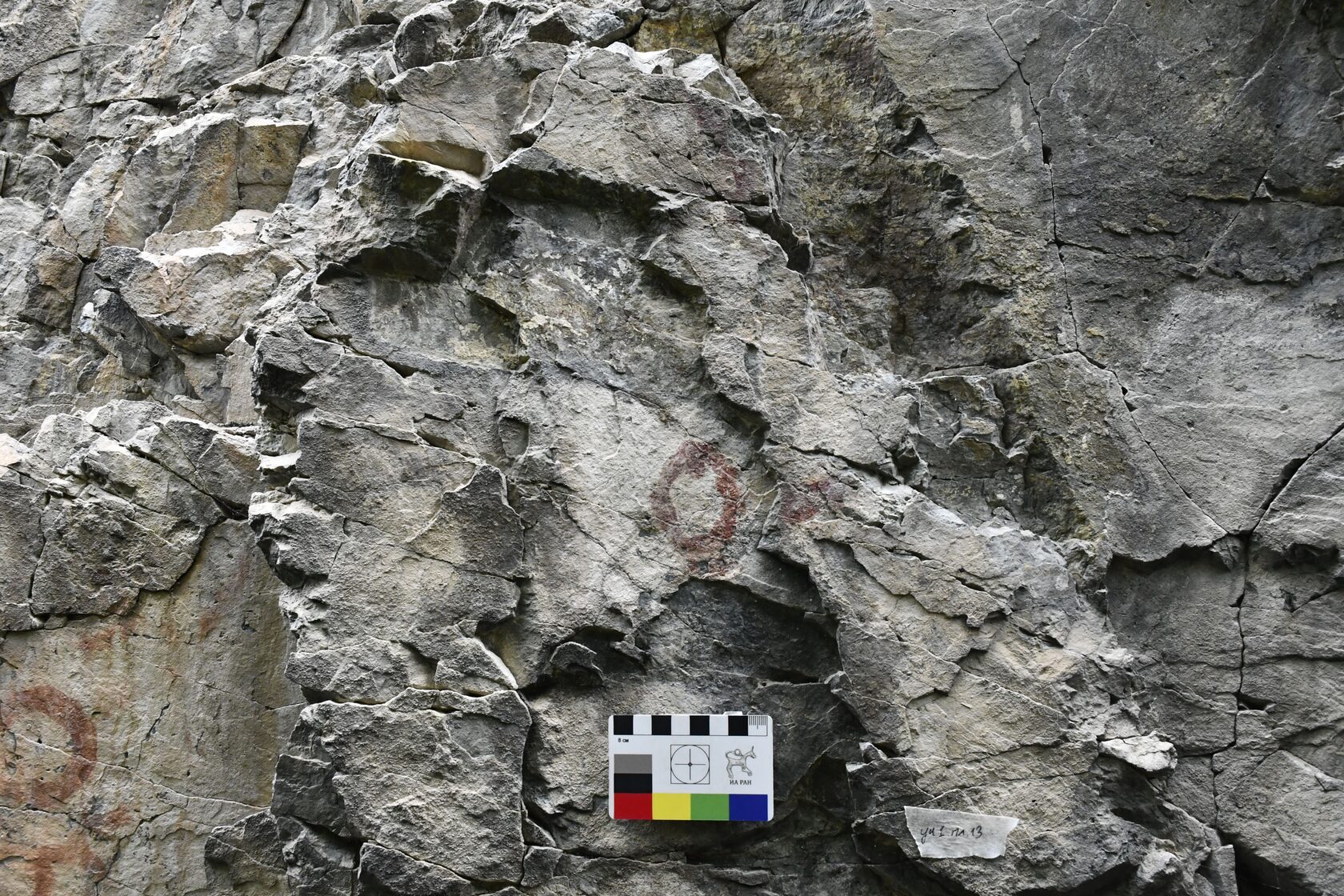

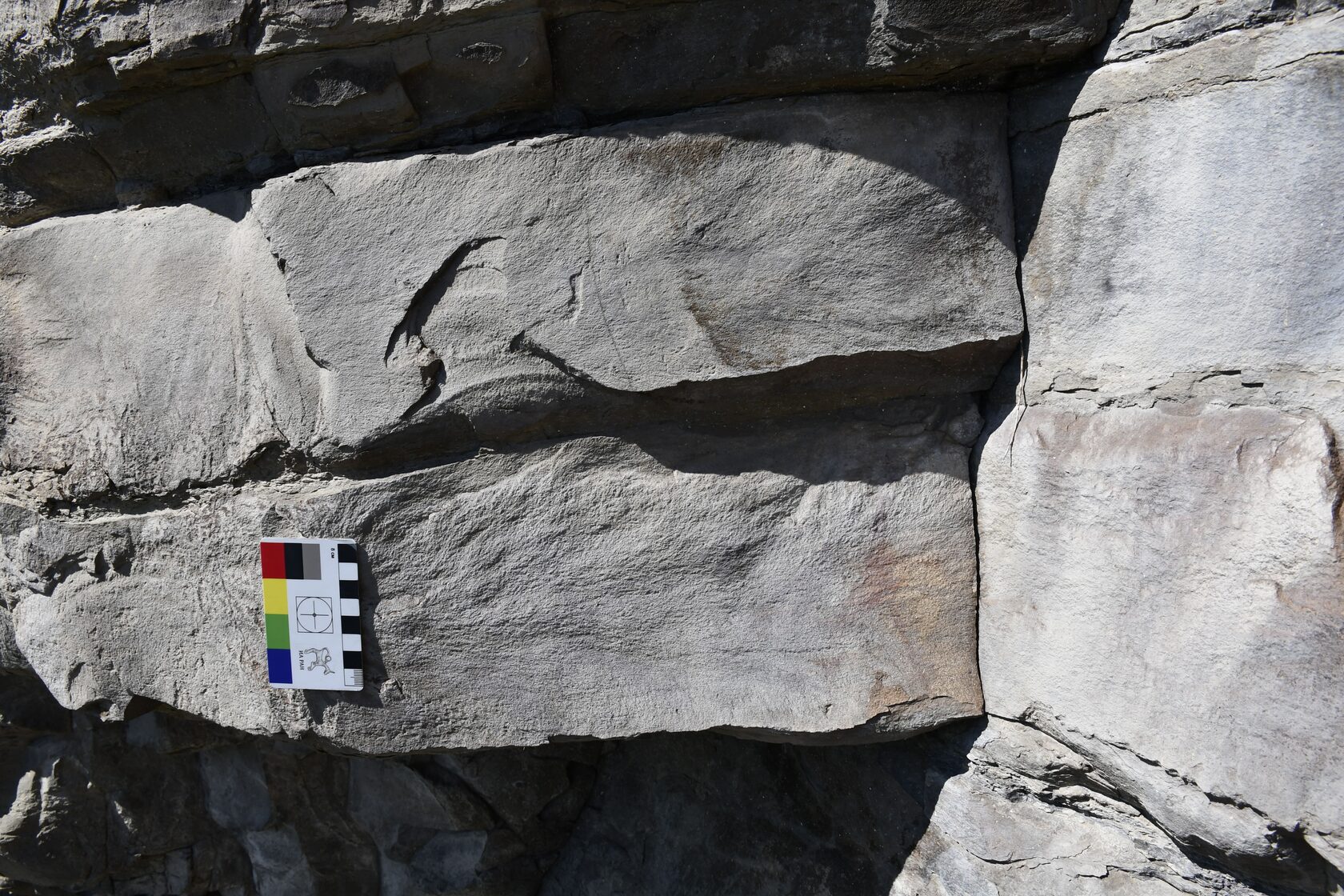

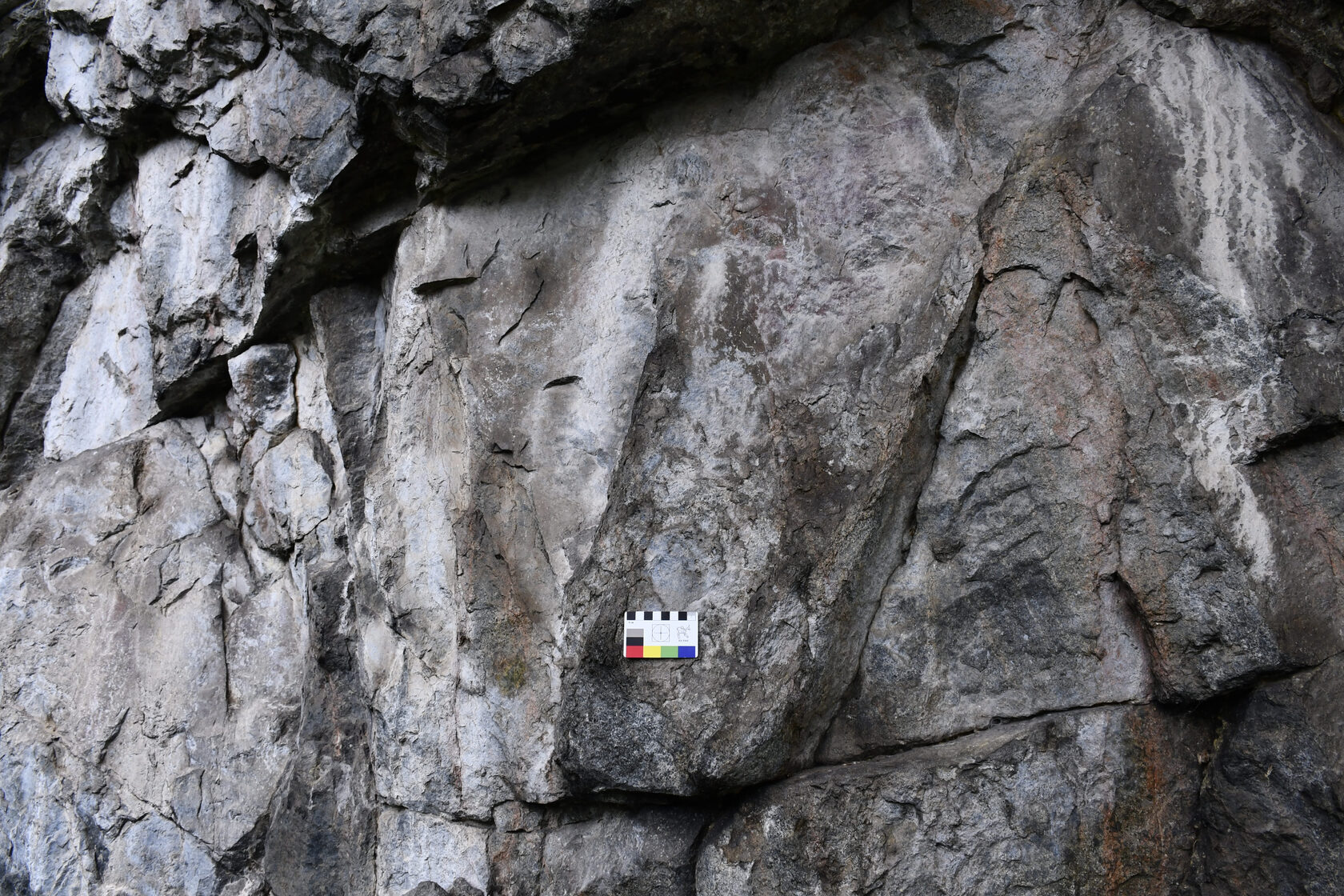

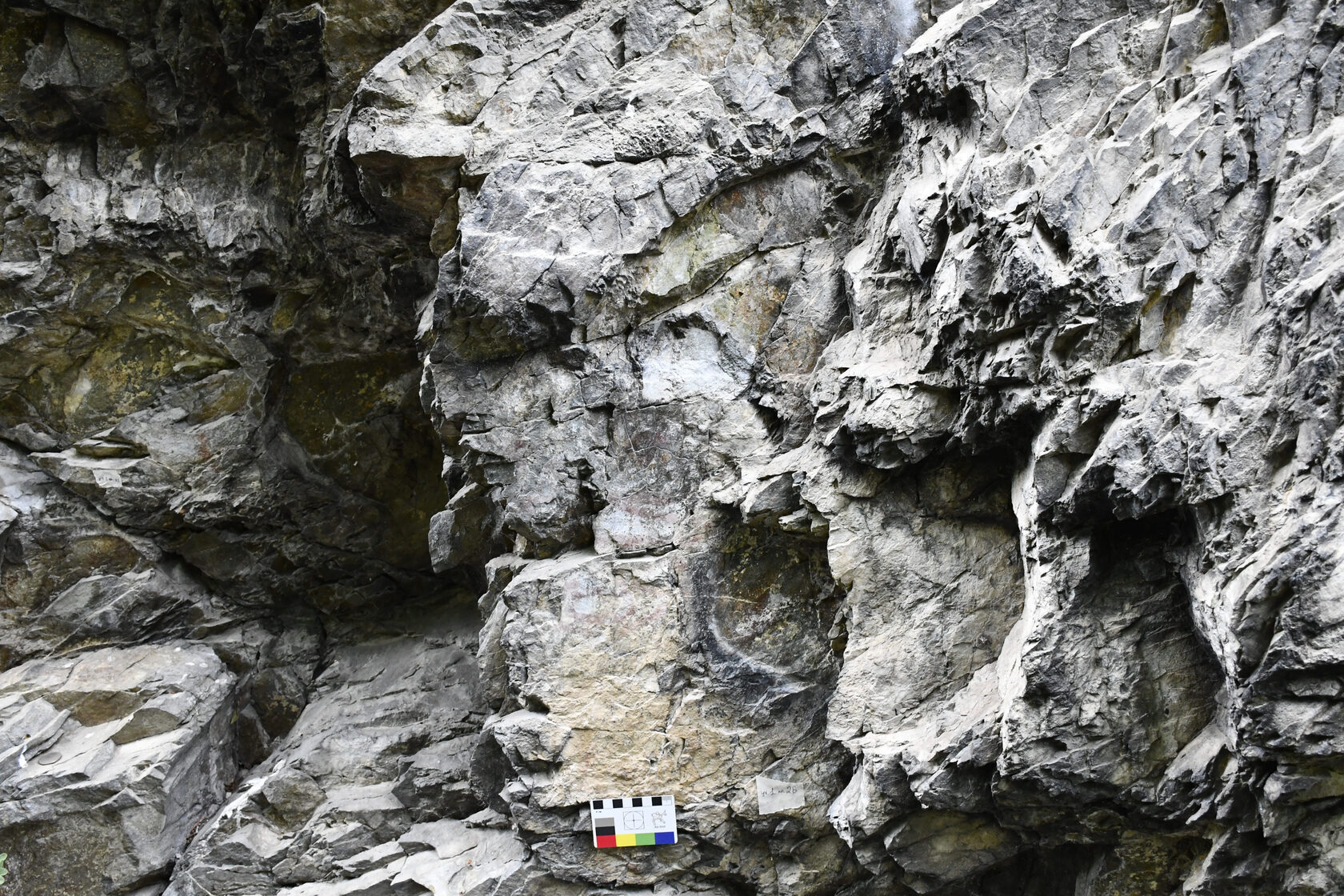

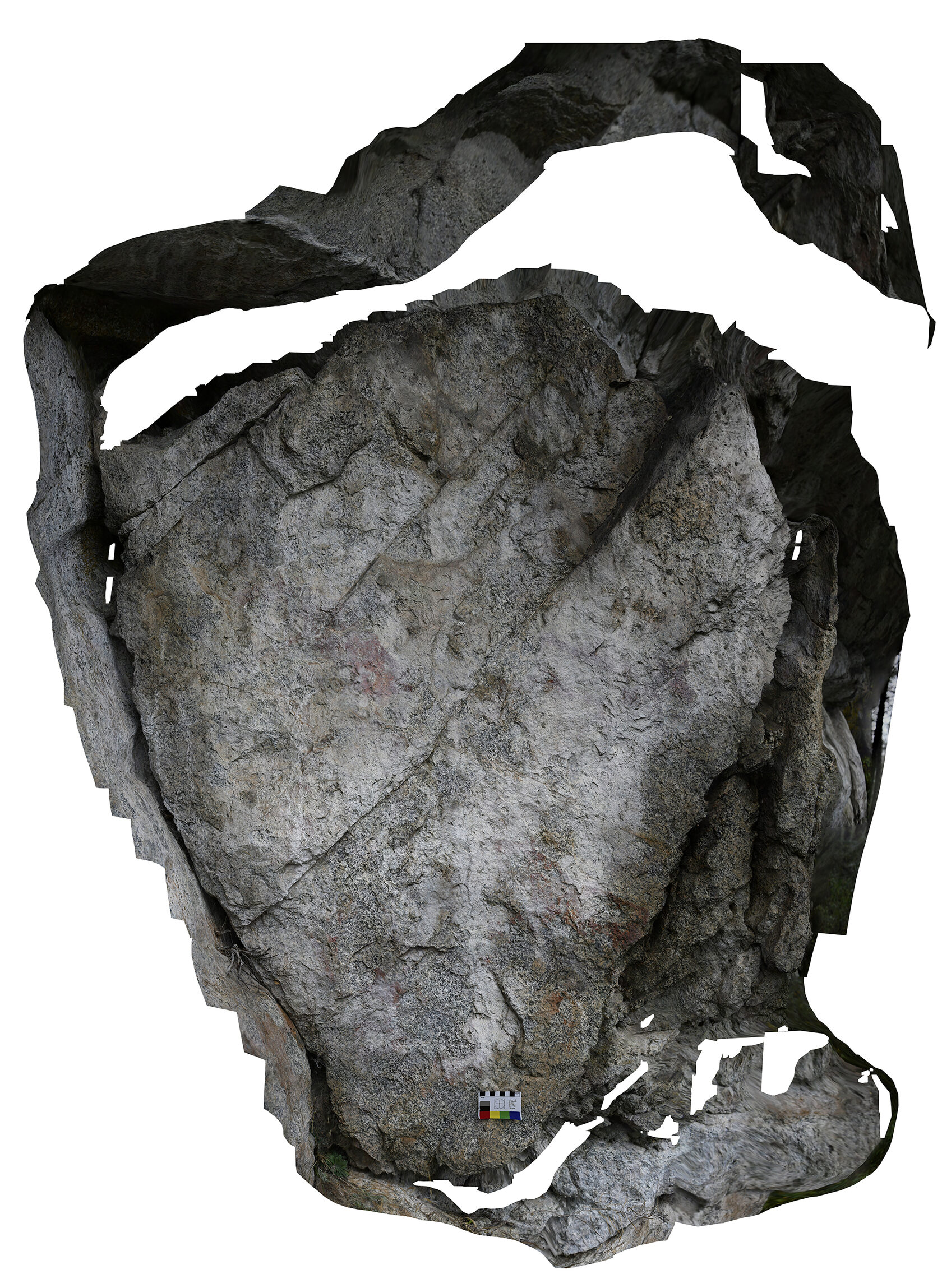

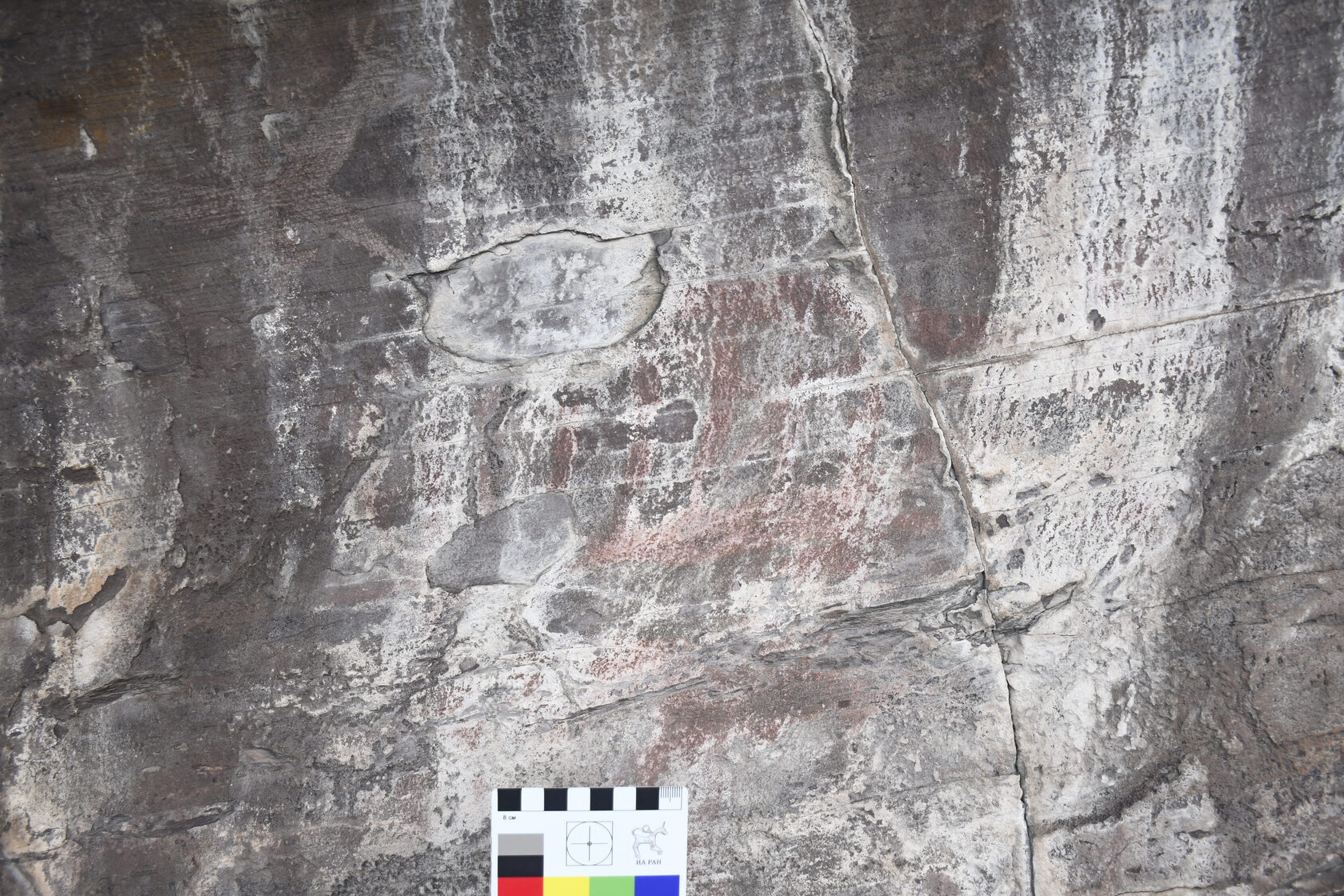

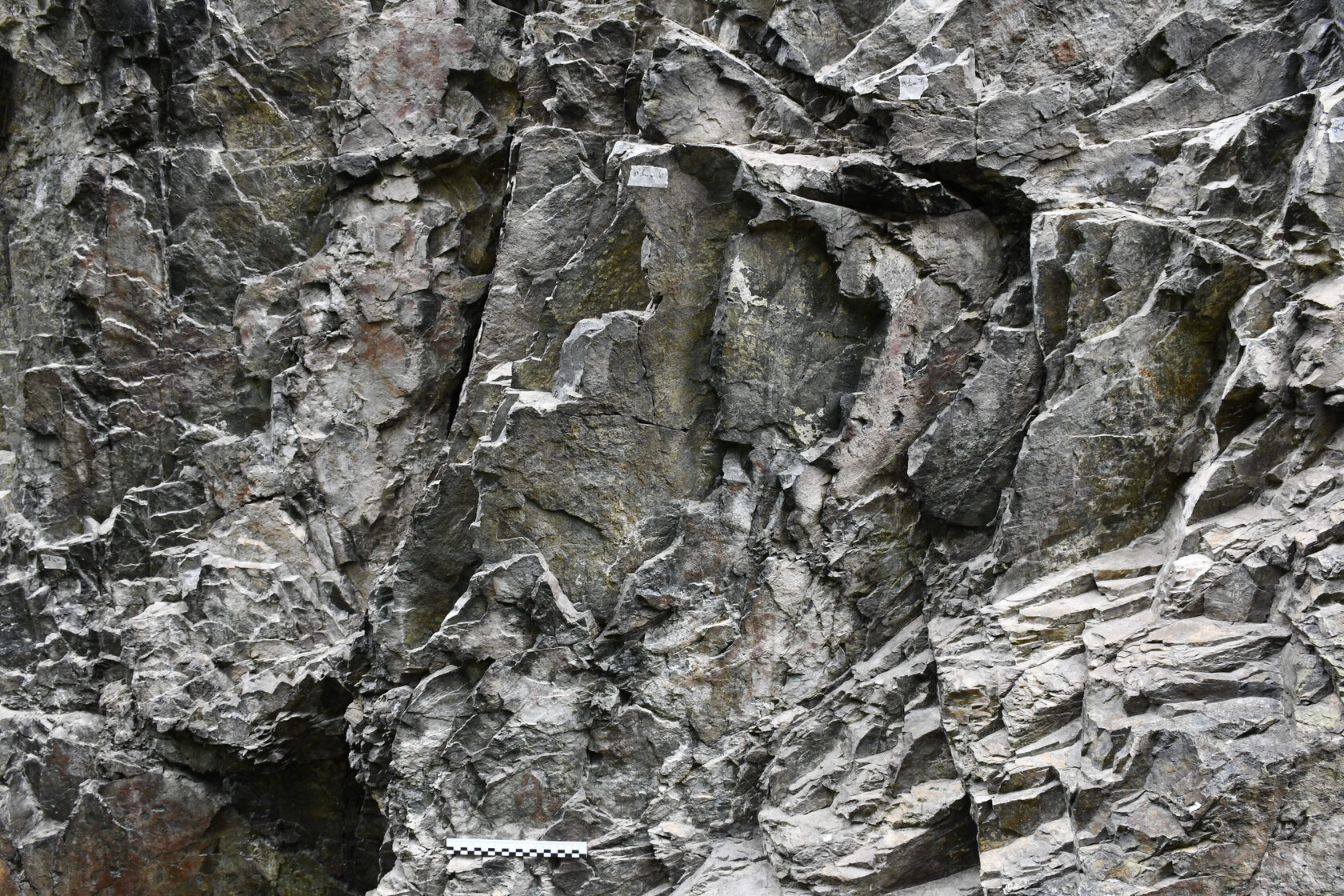

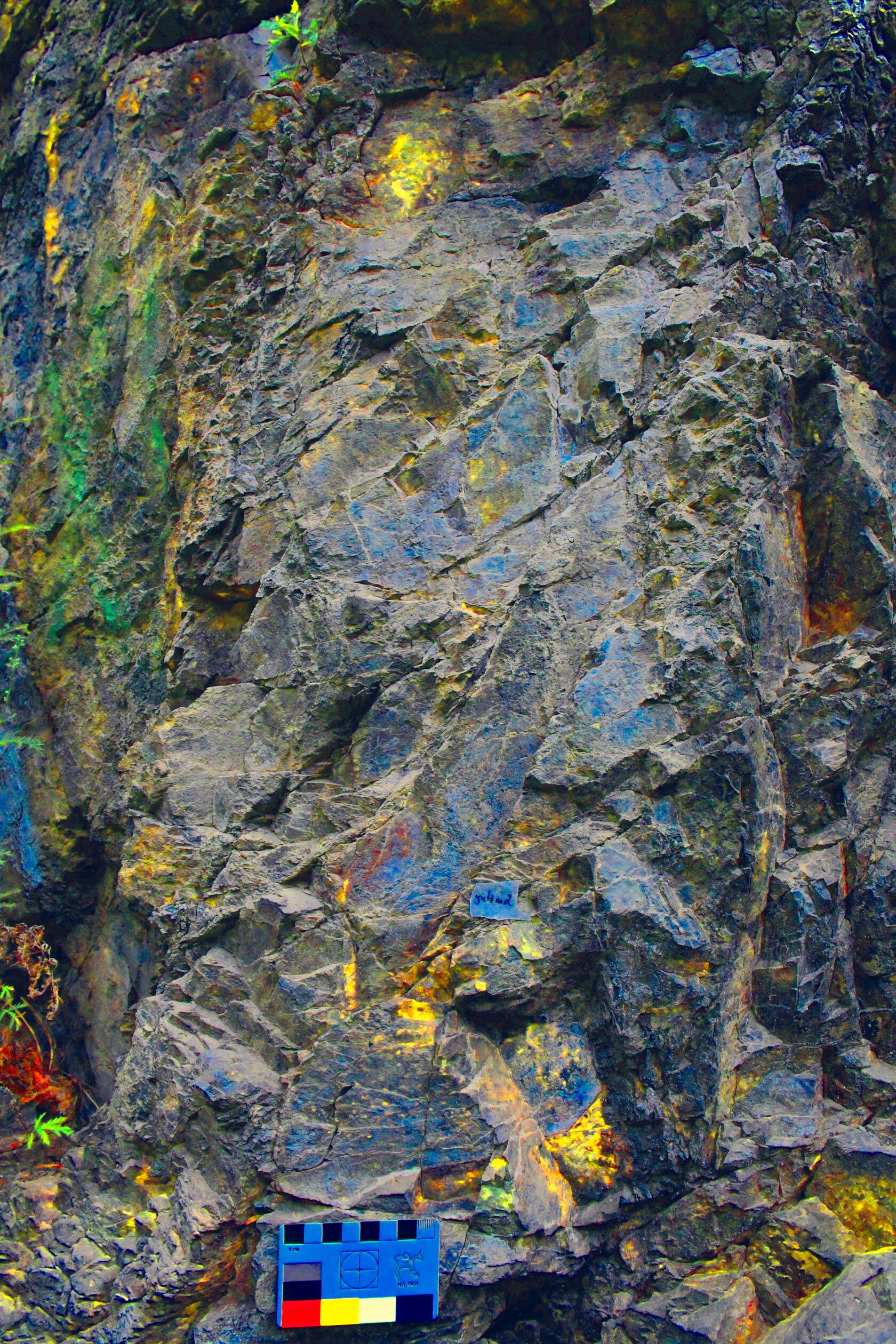

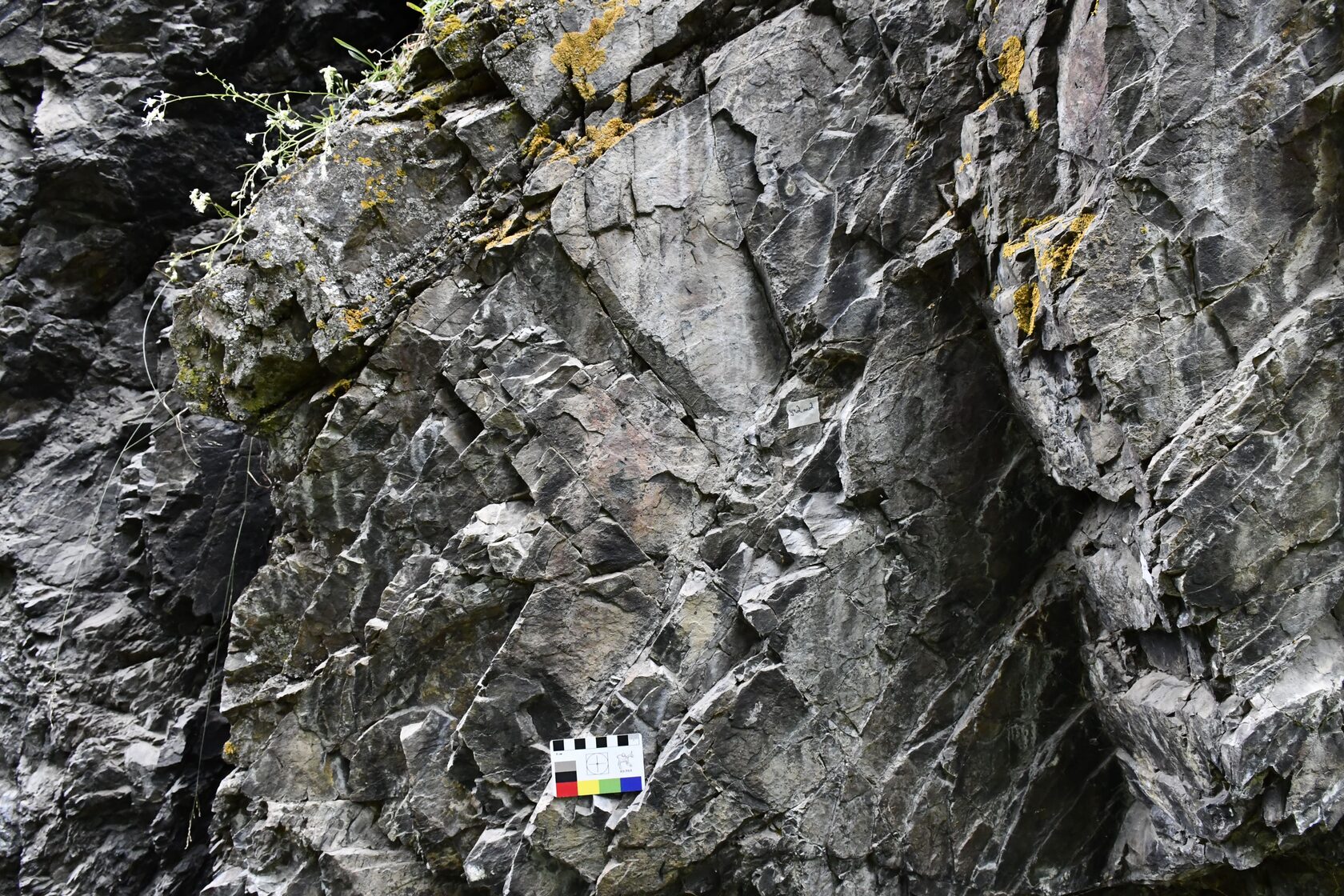

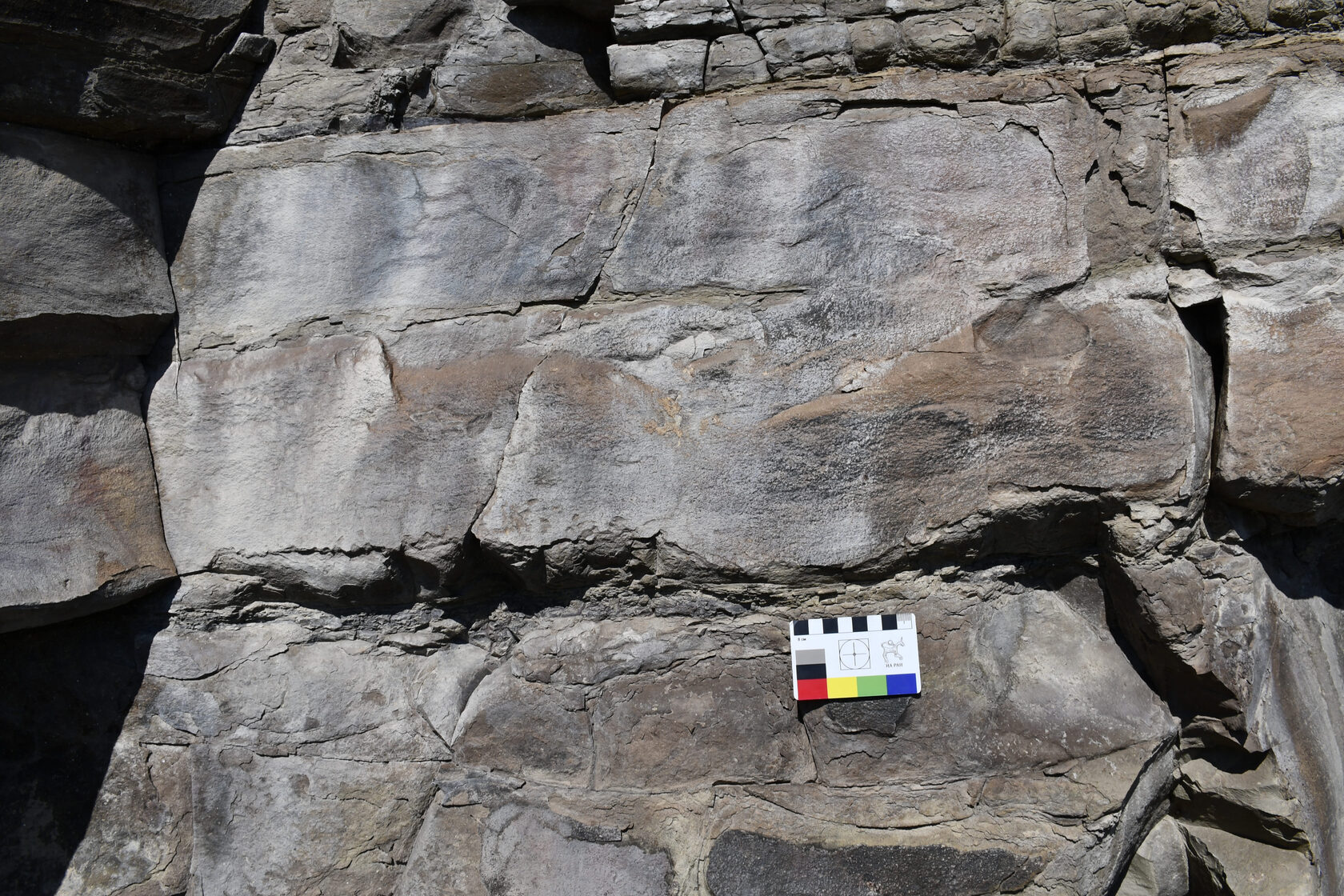

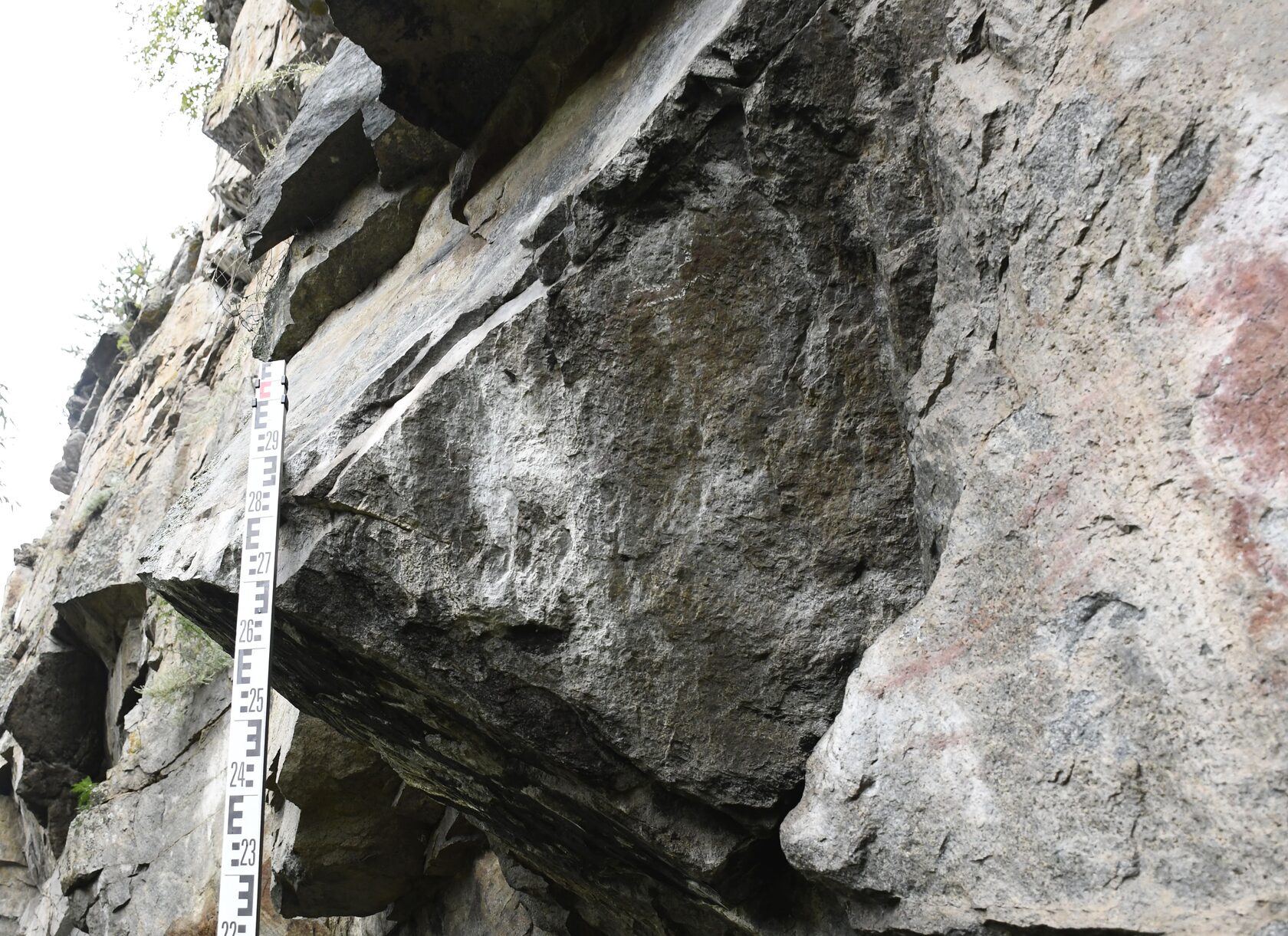

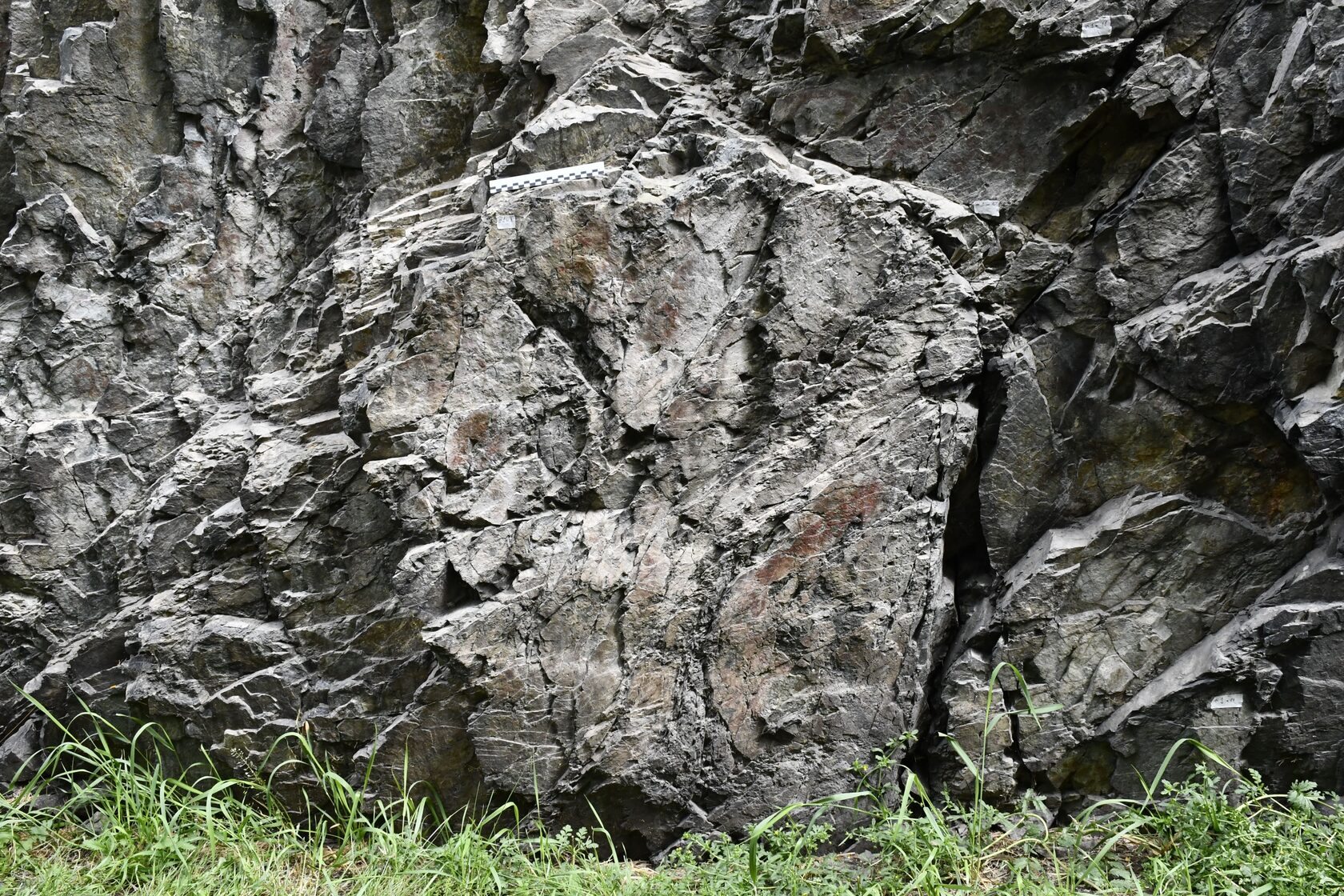

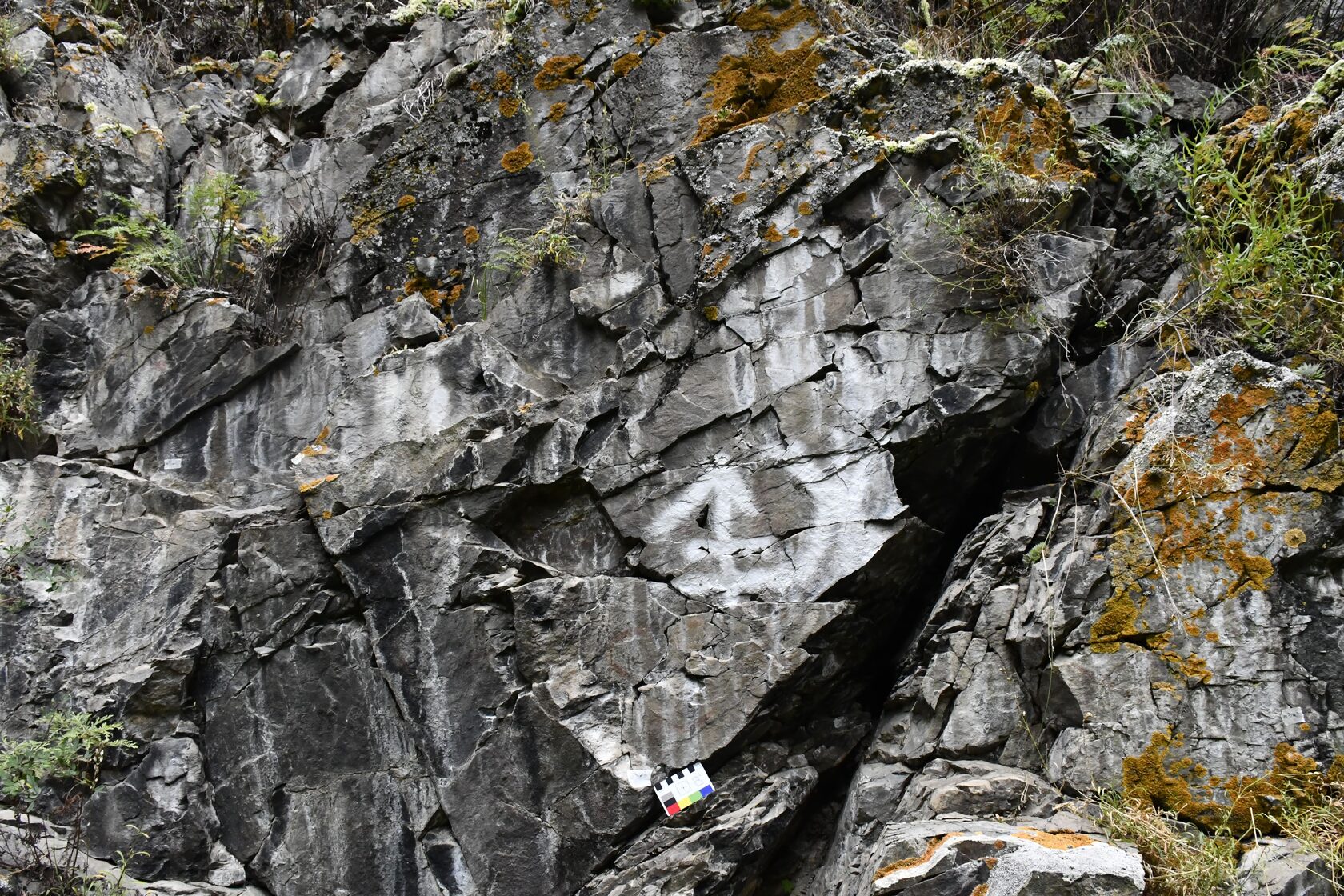

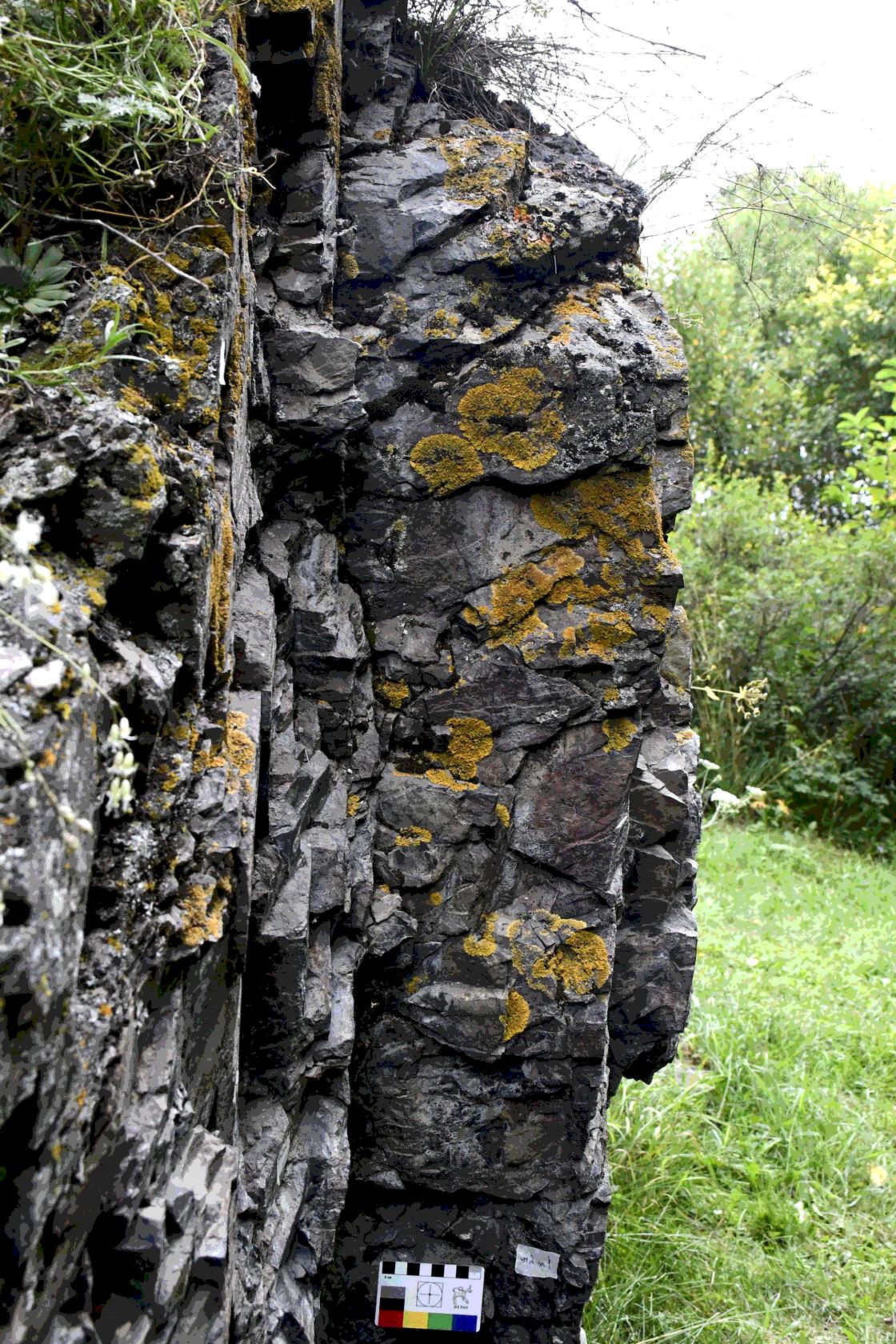

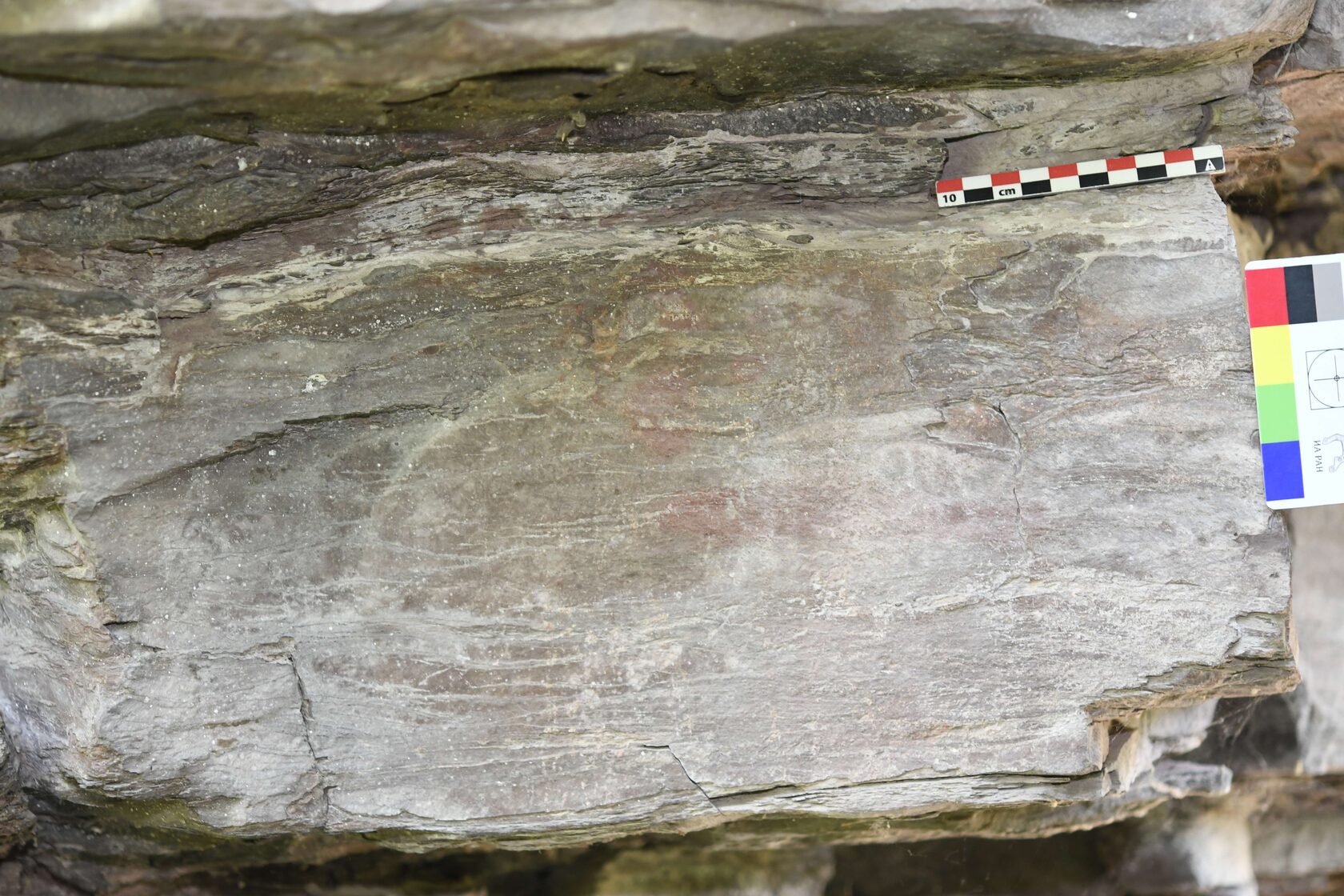

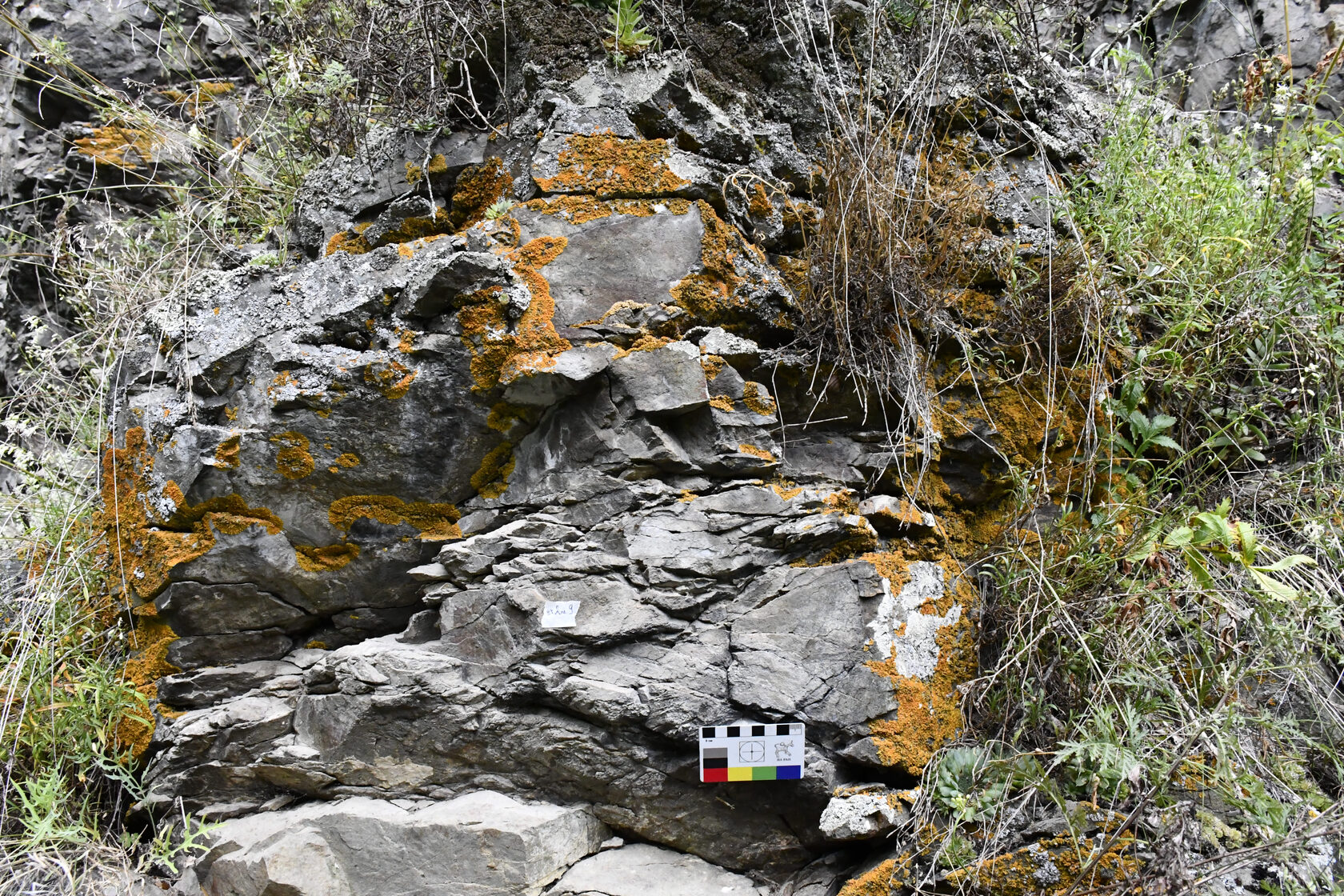

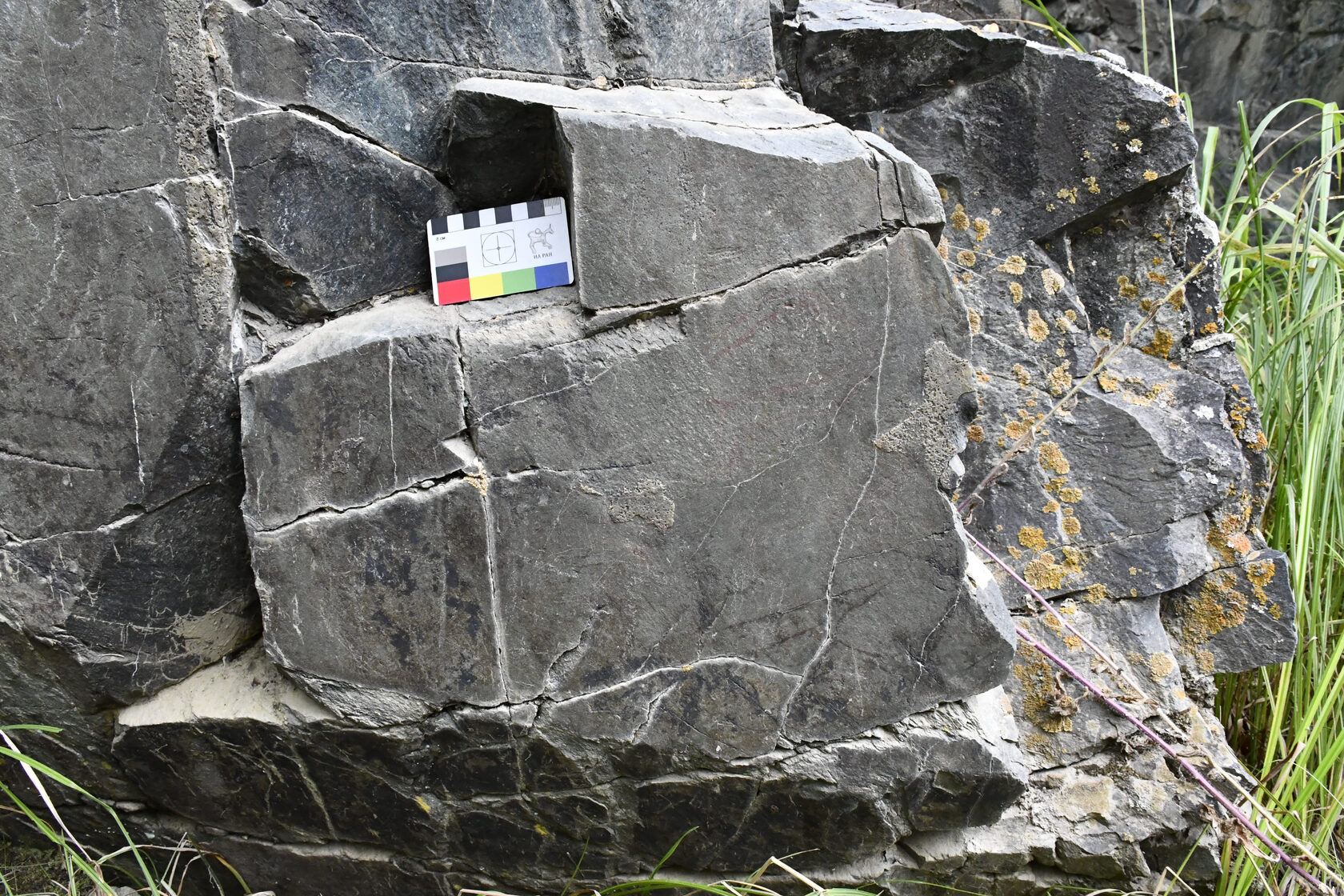

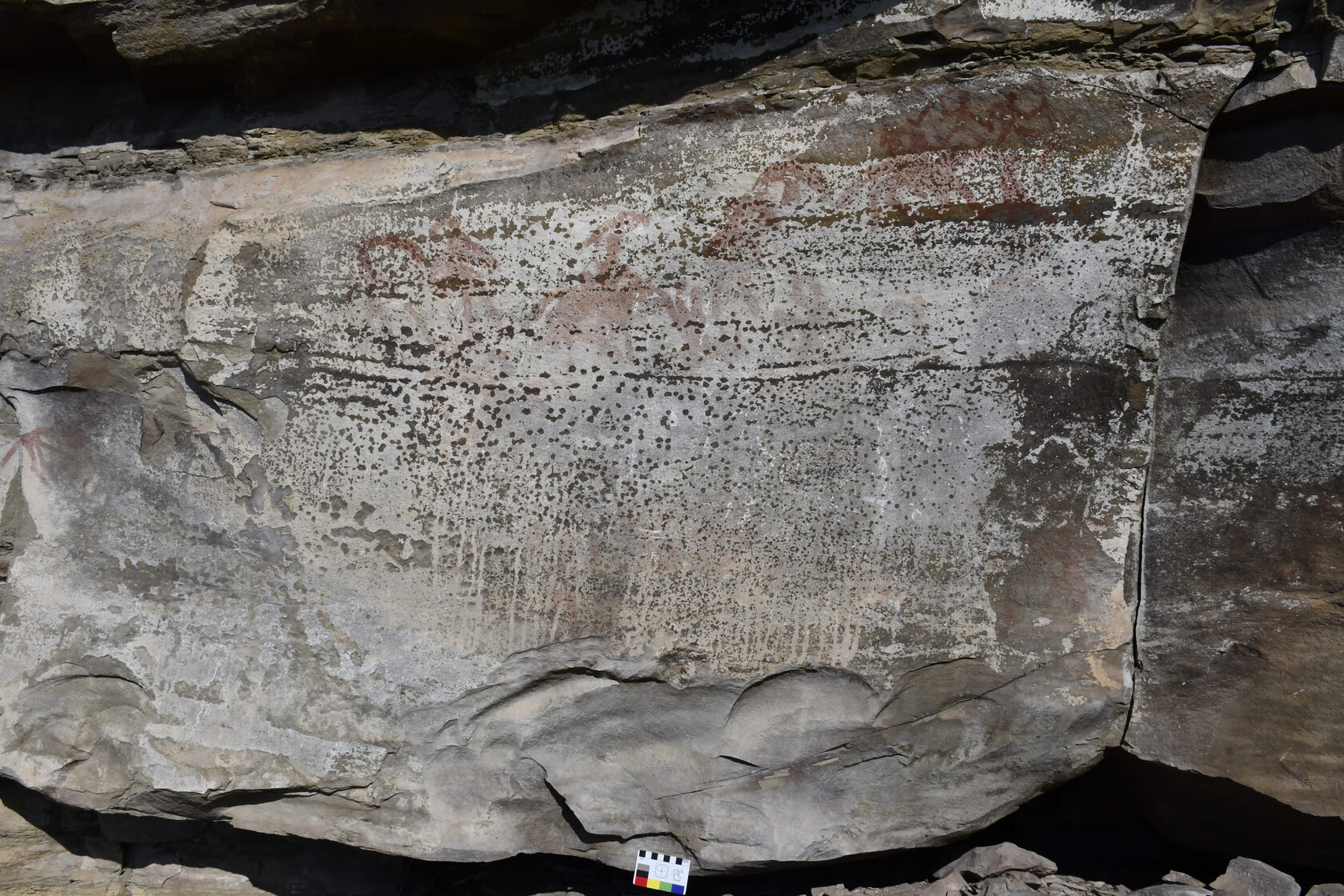

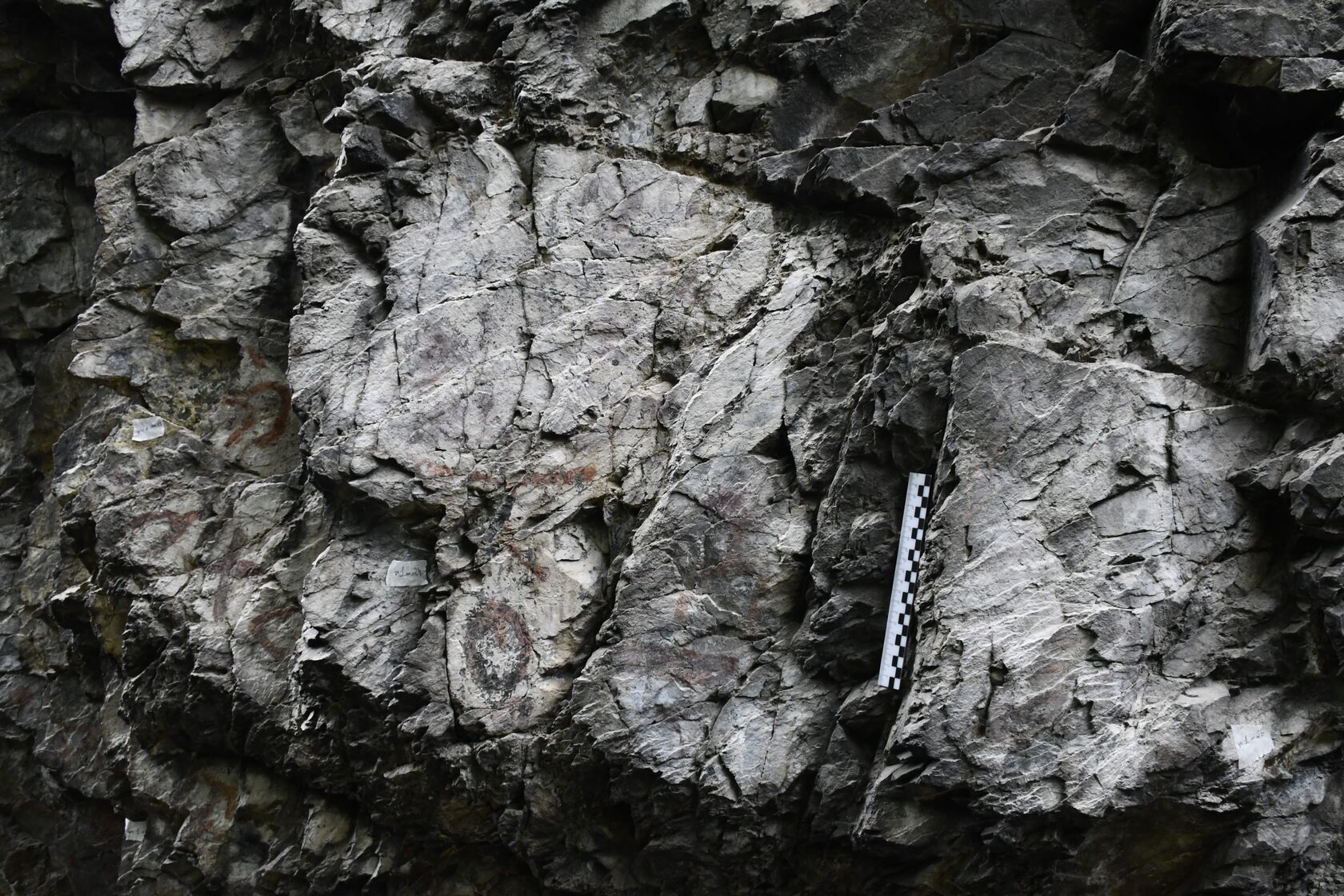

Фото 1 - фото плоскости в естественном освещении

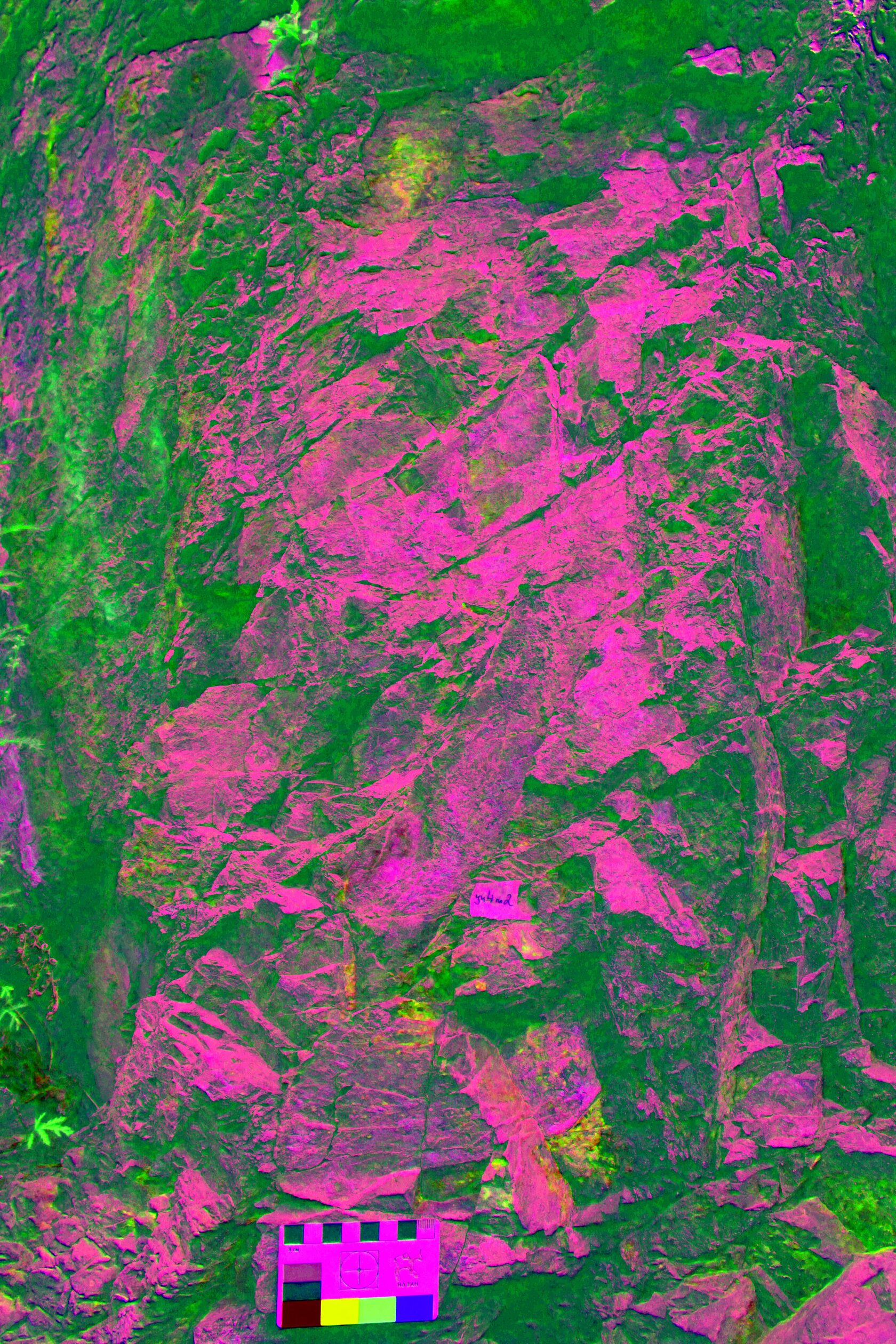

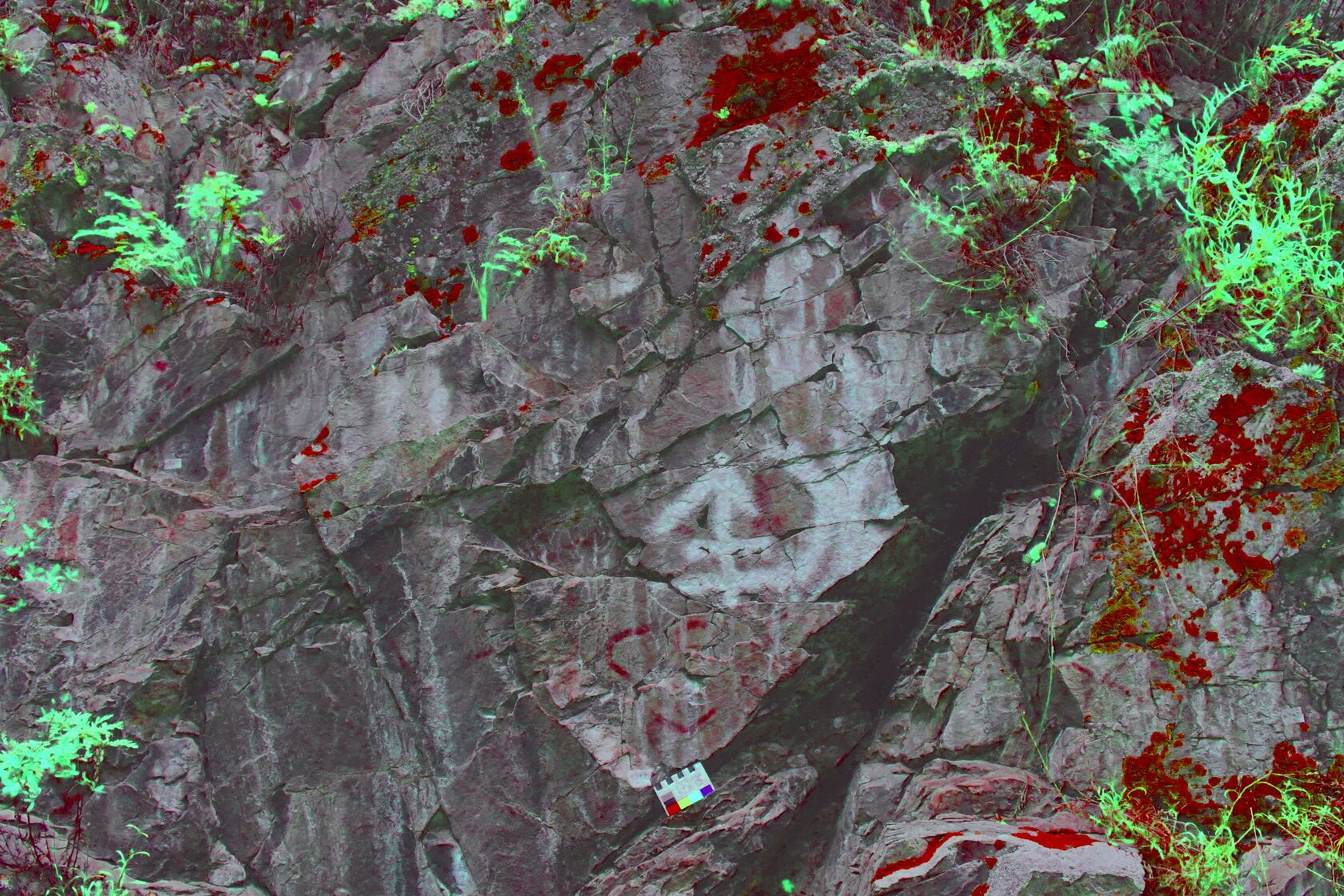

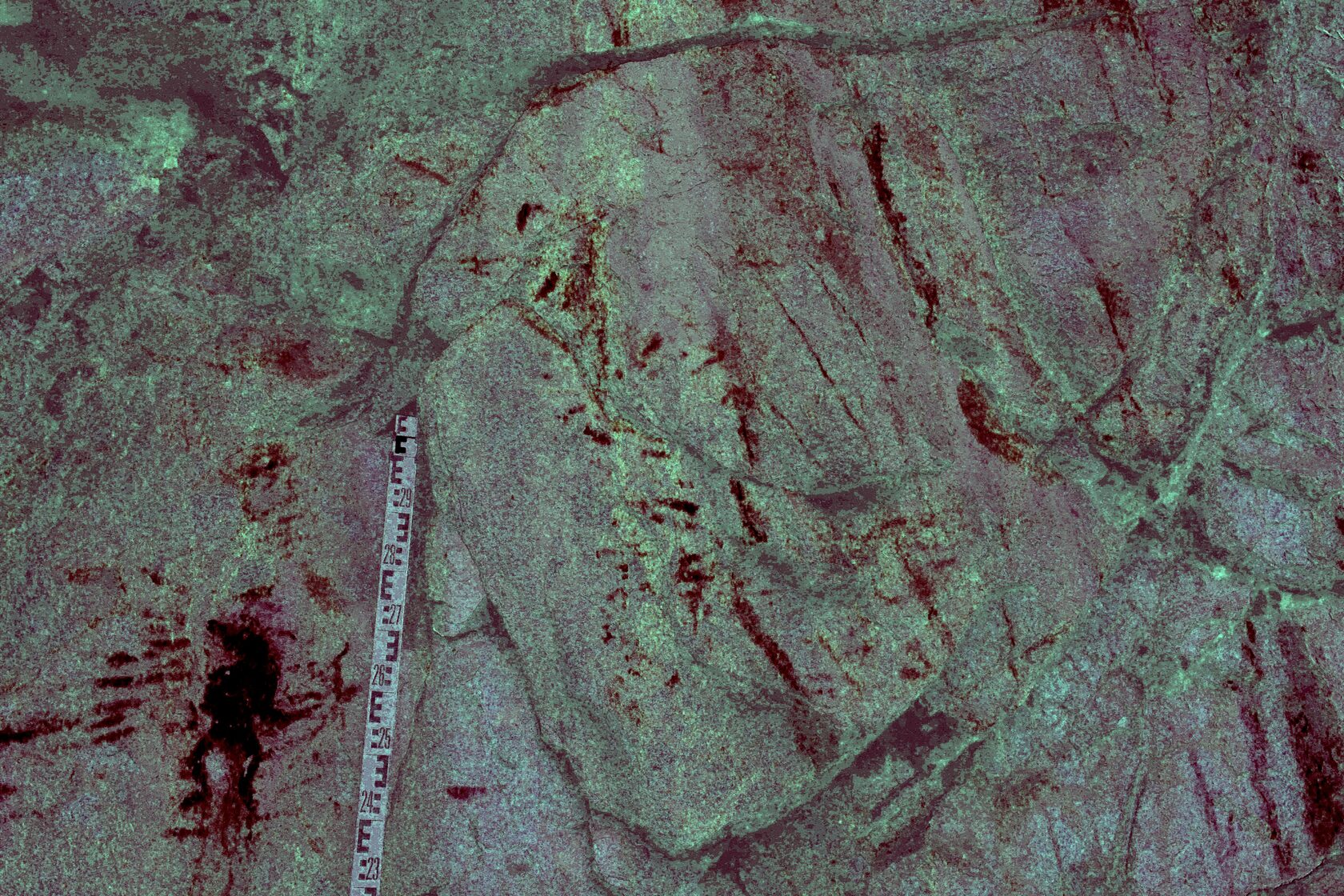

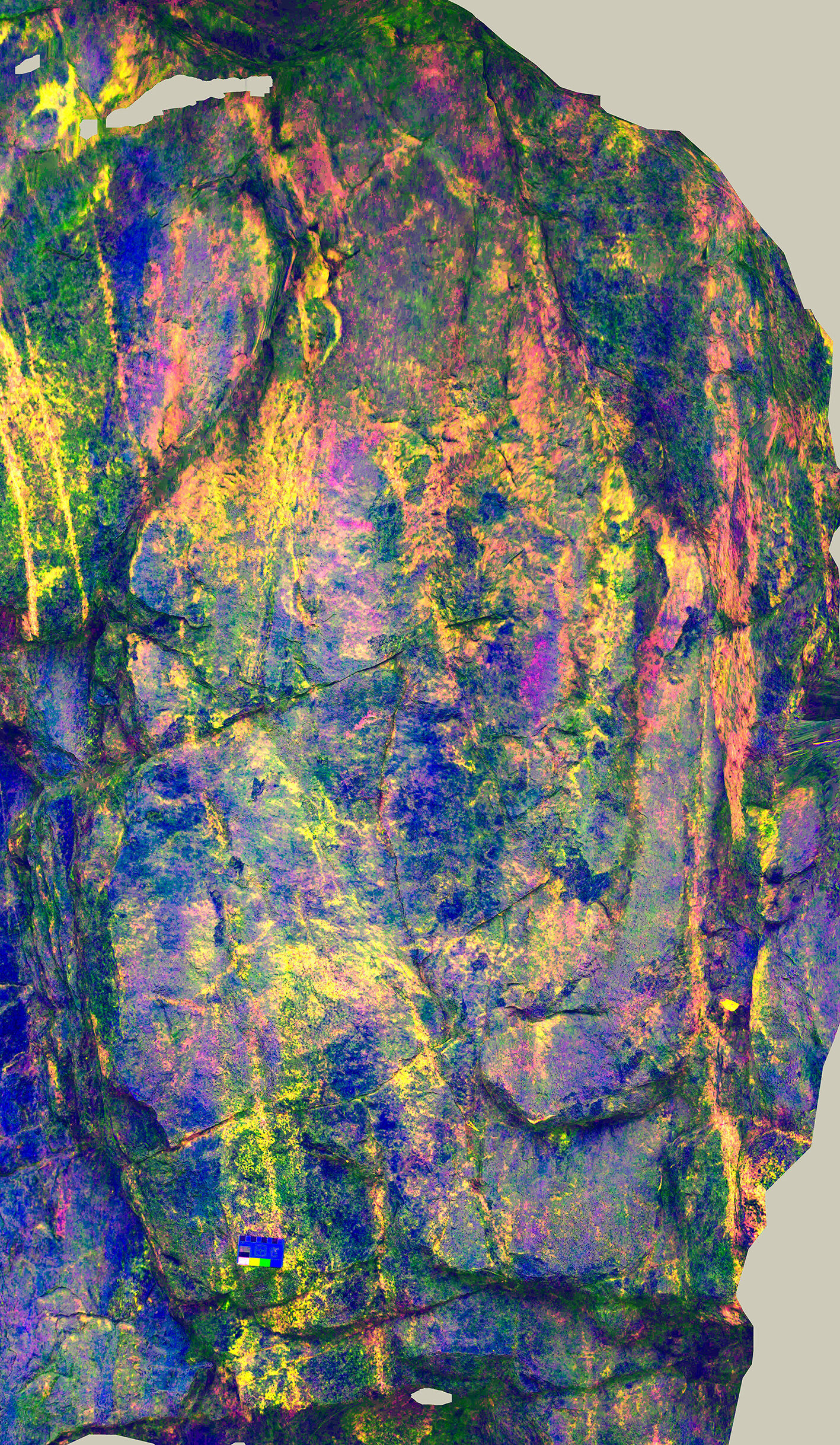

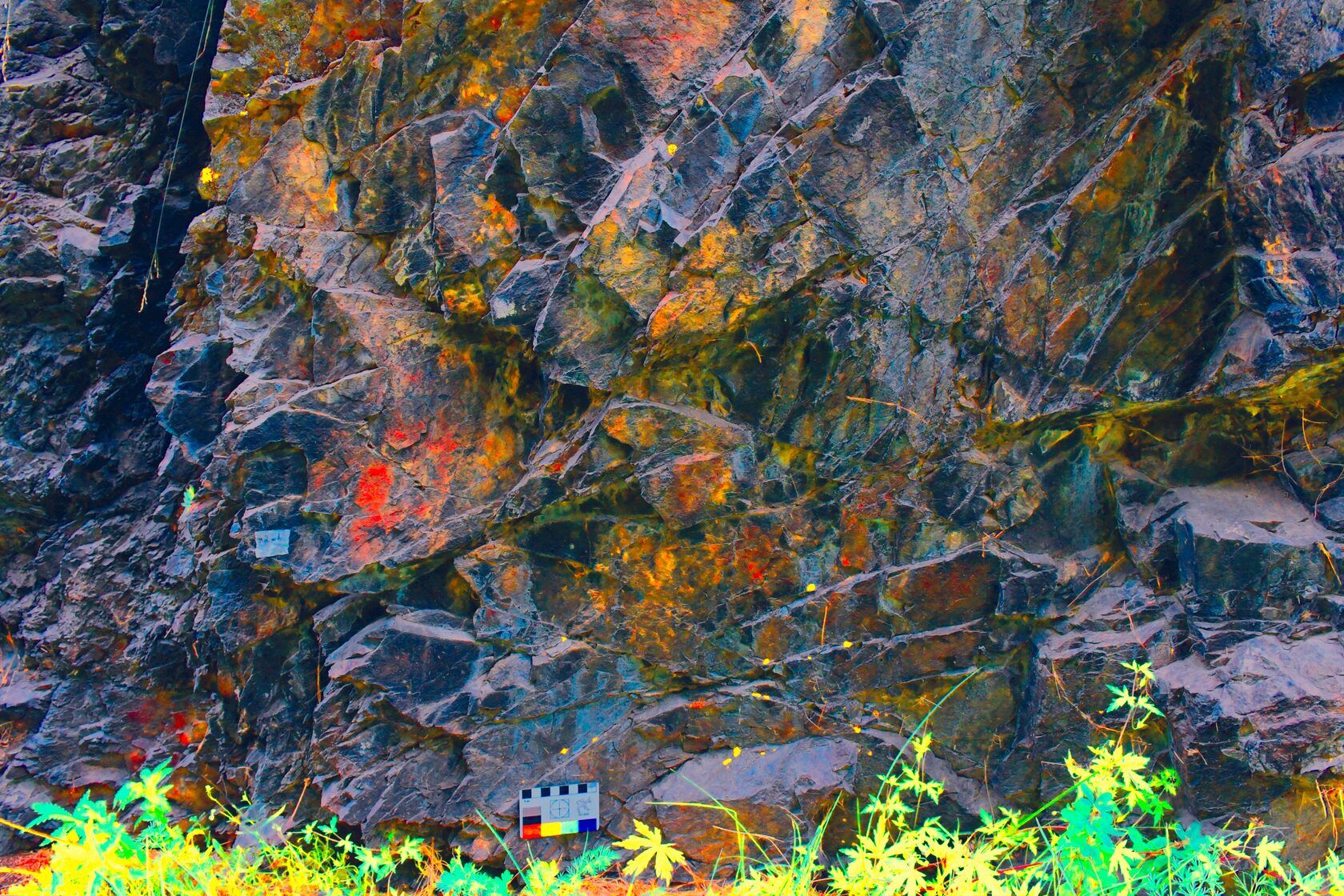

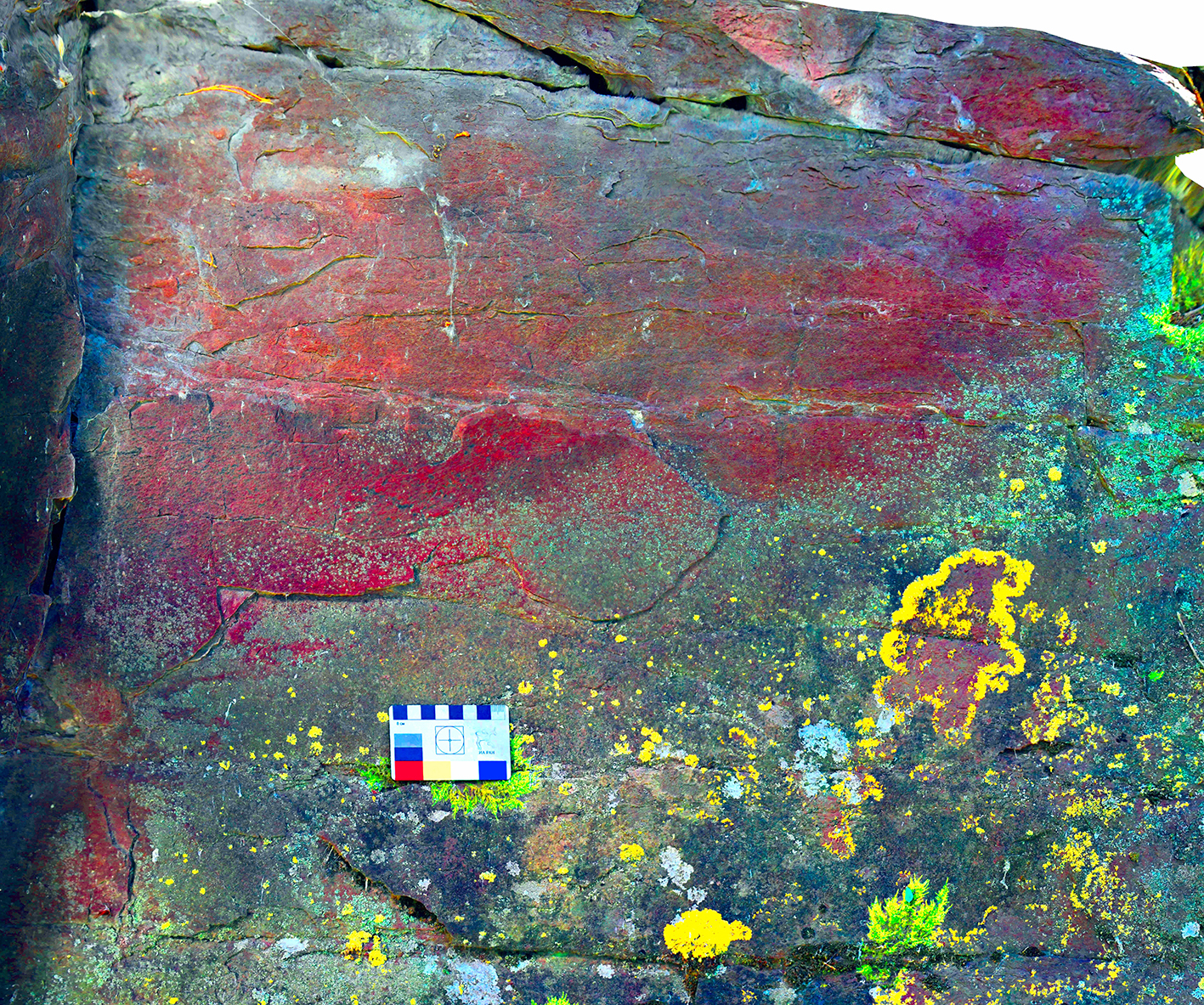

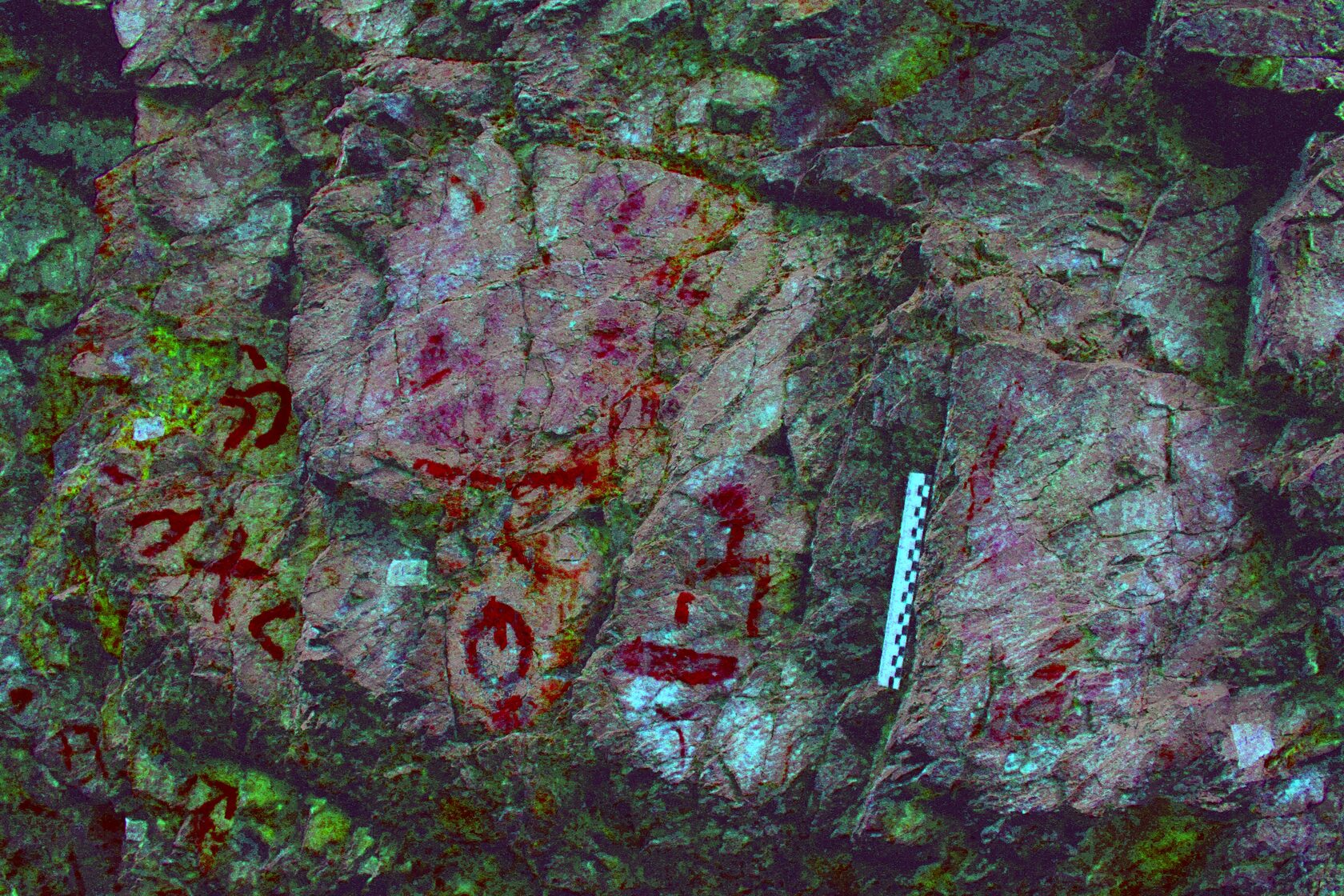

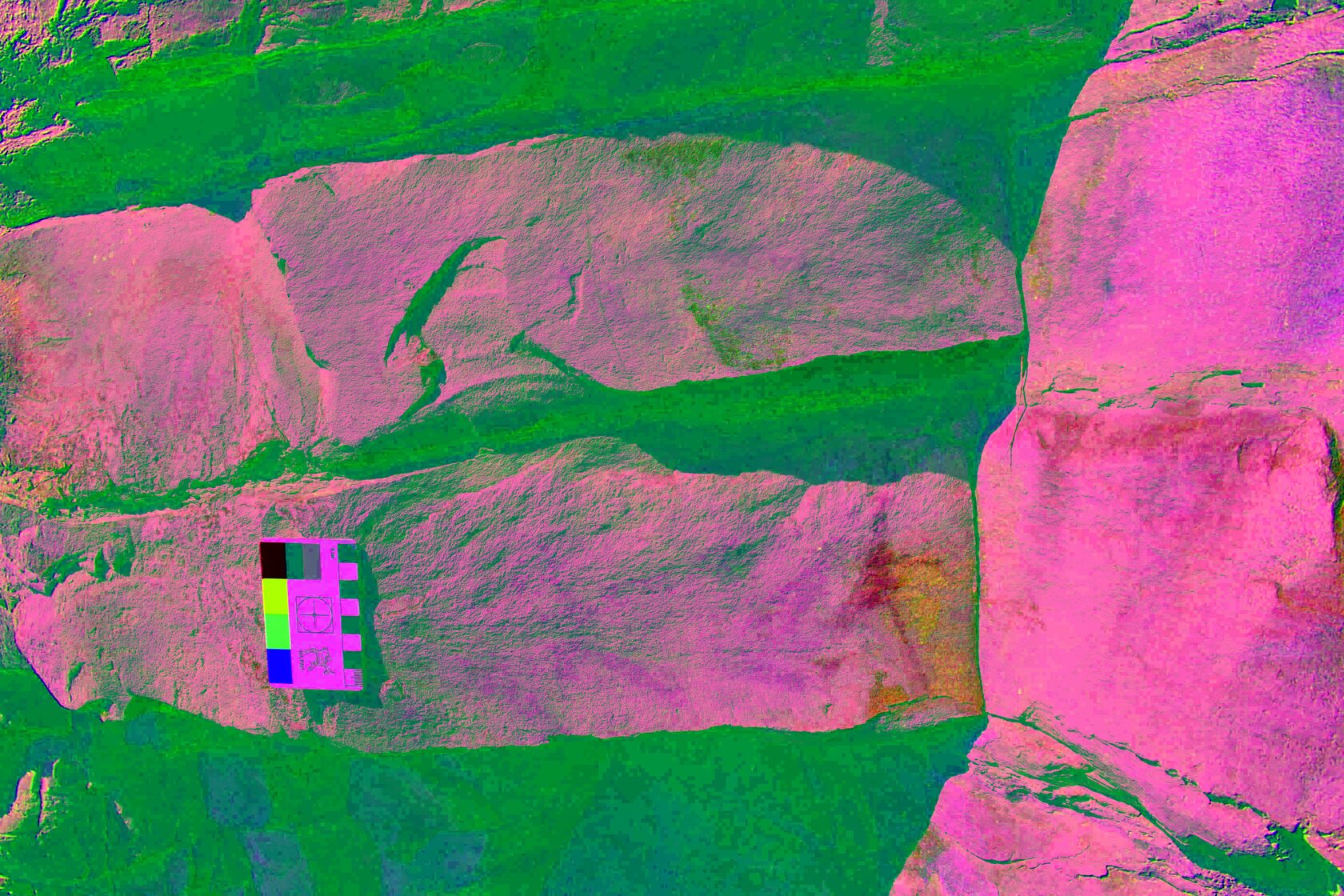

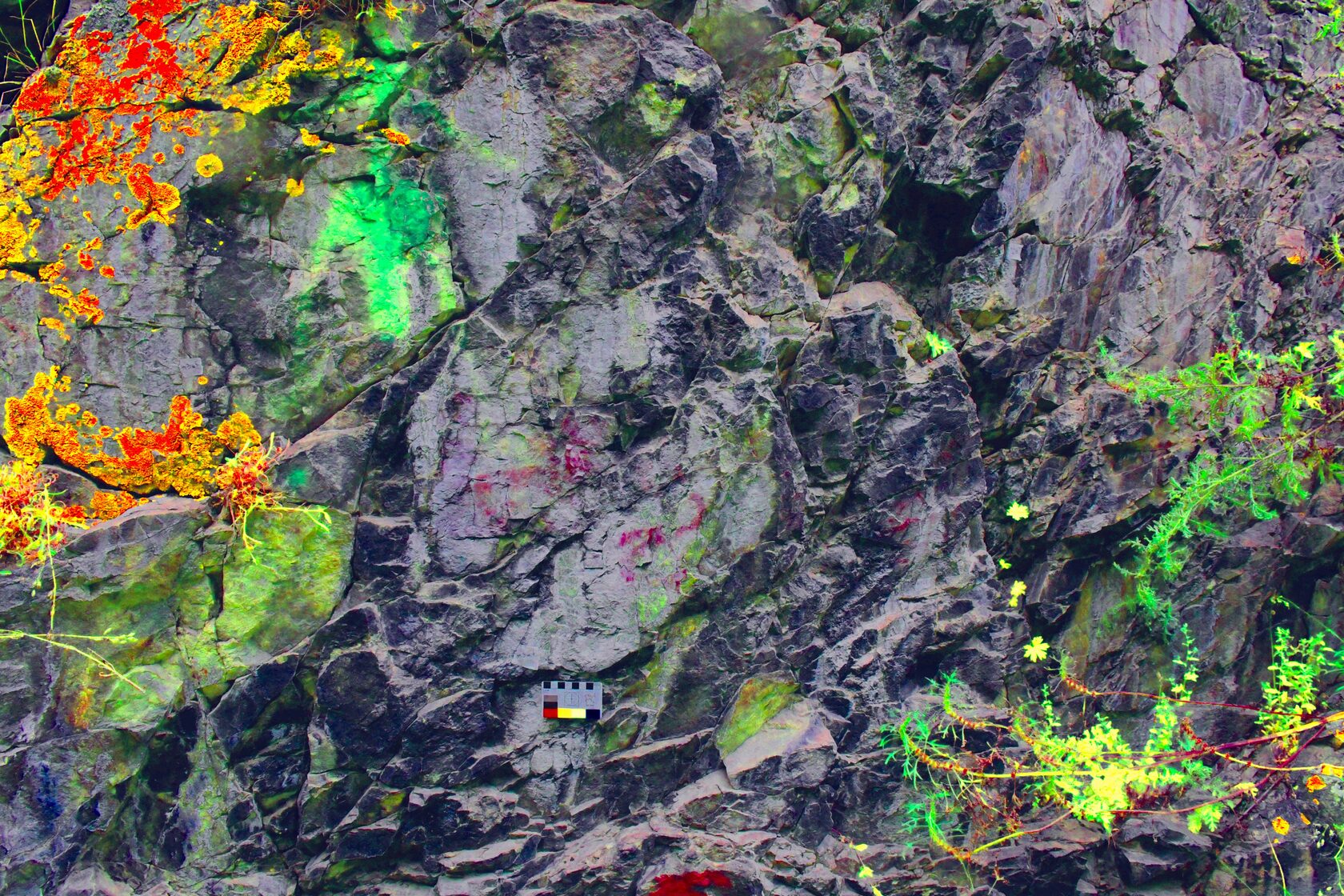

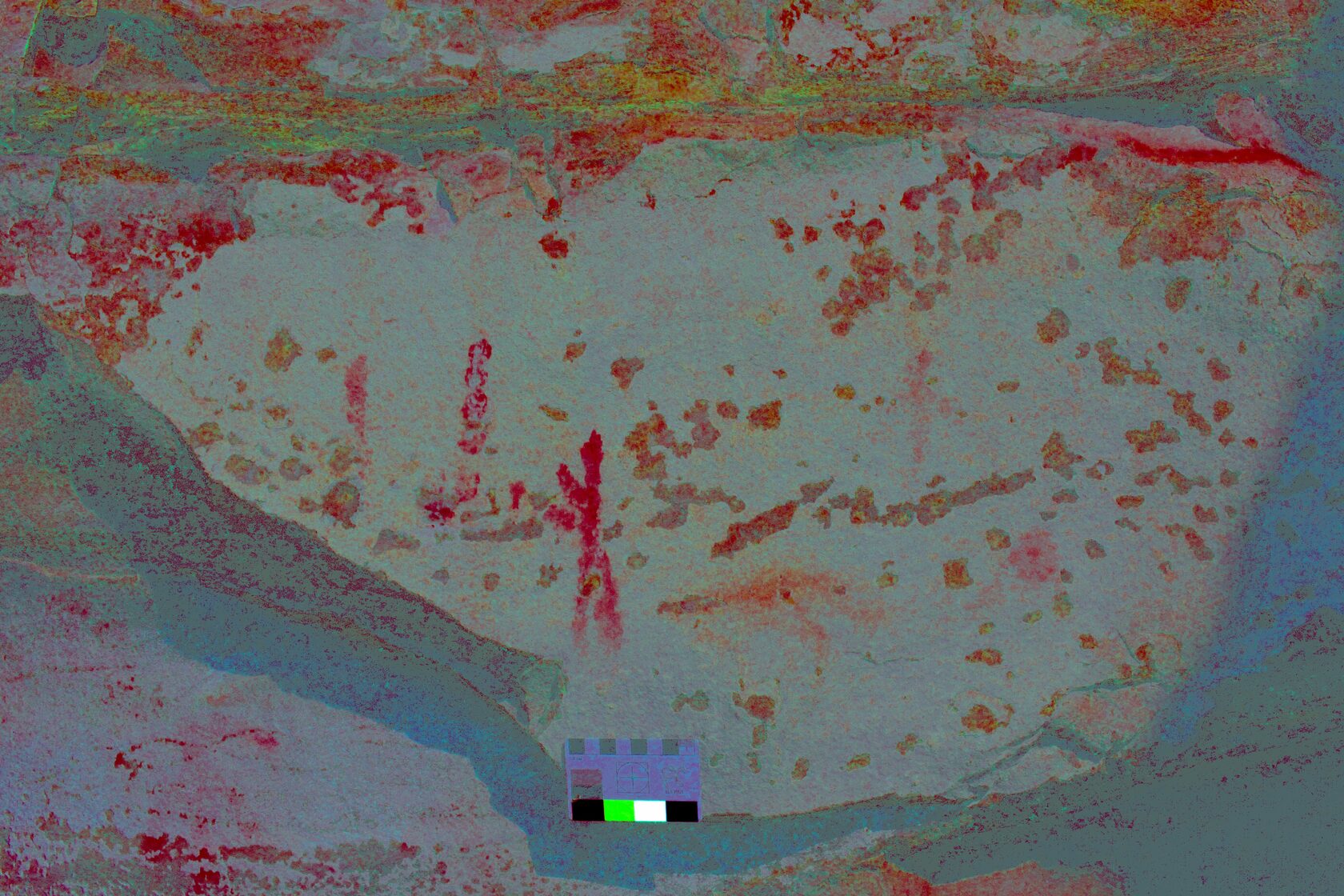

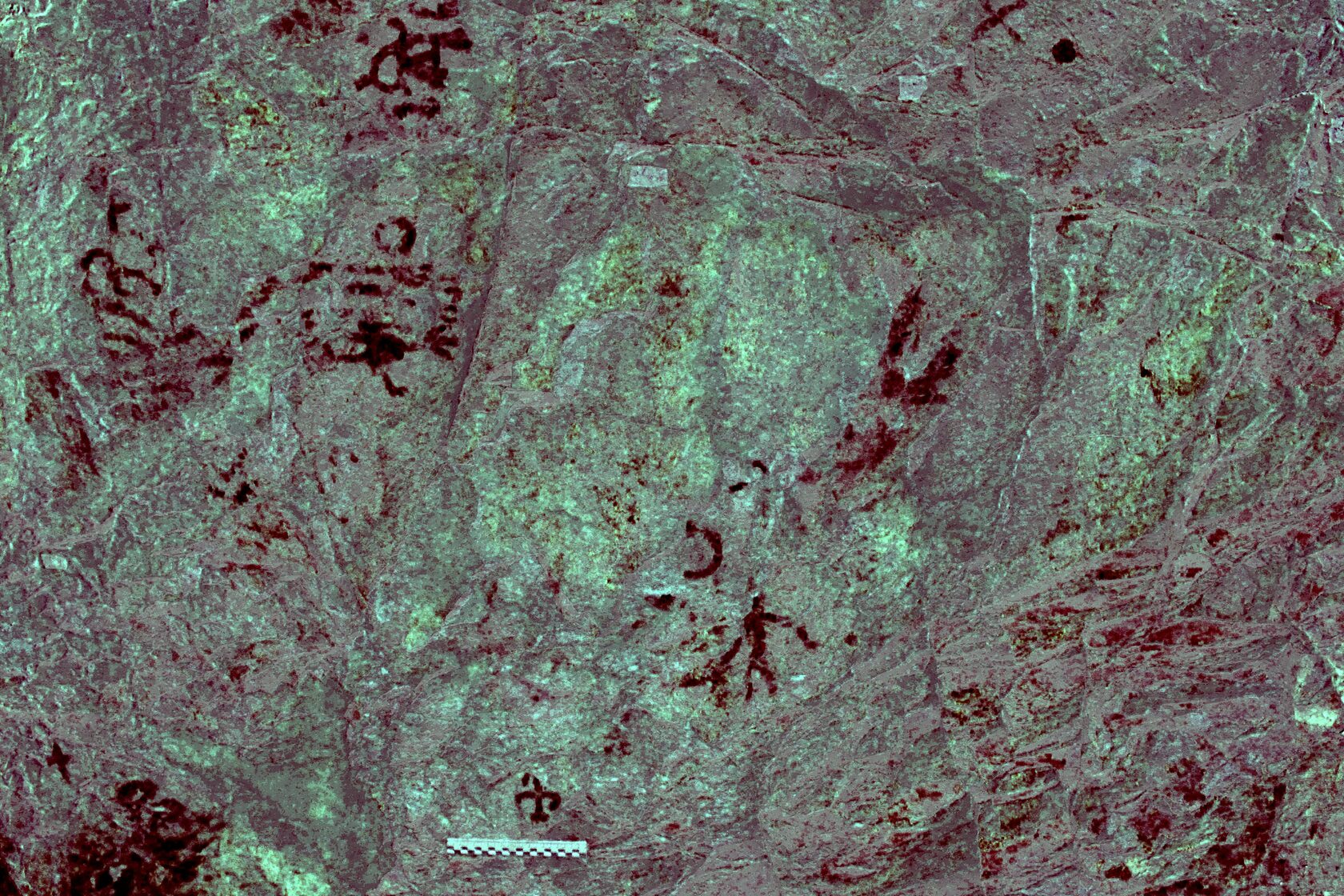

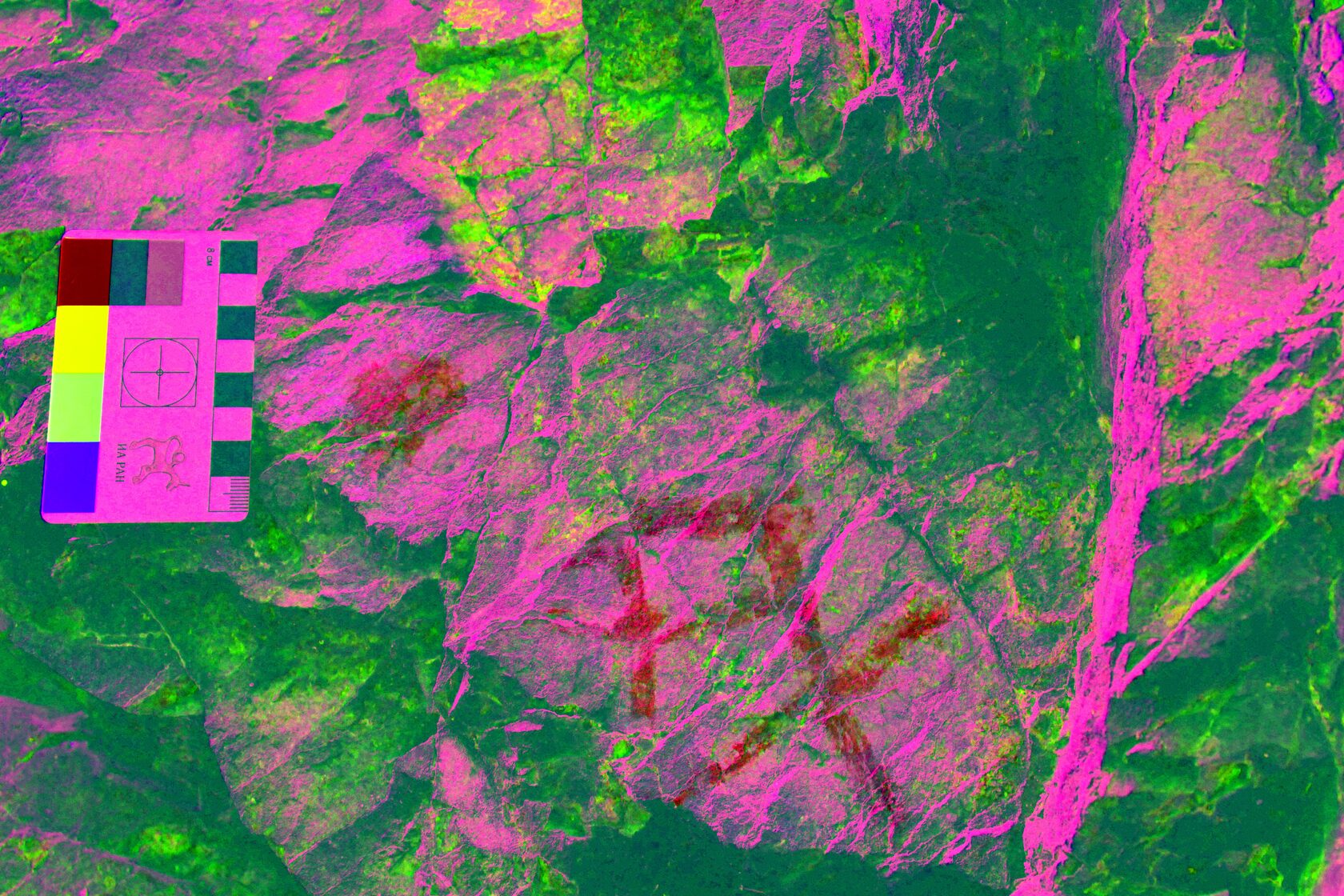

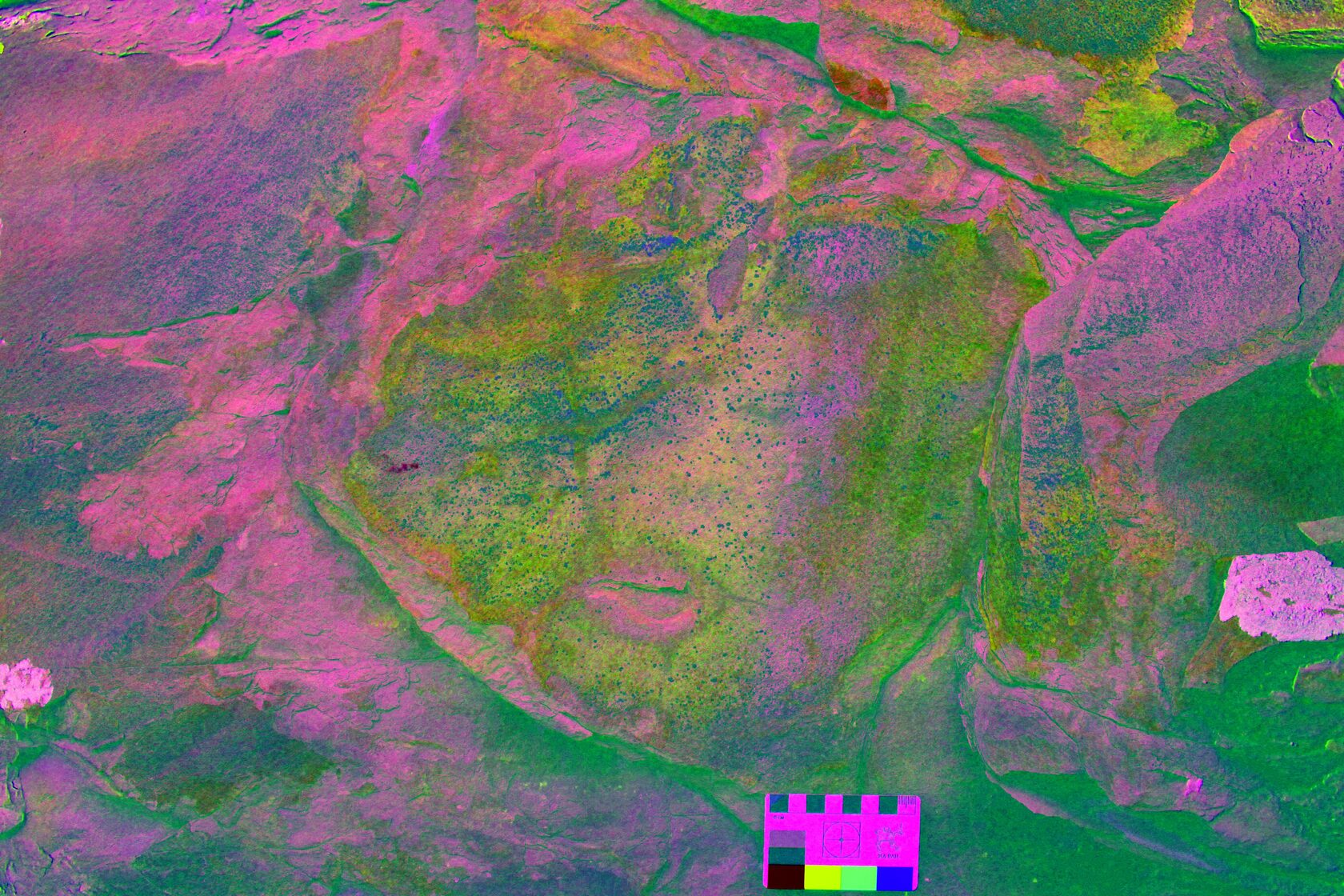

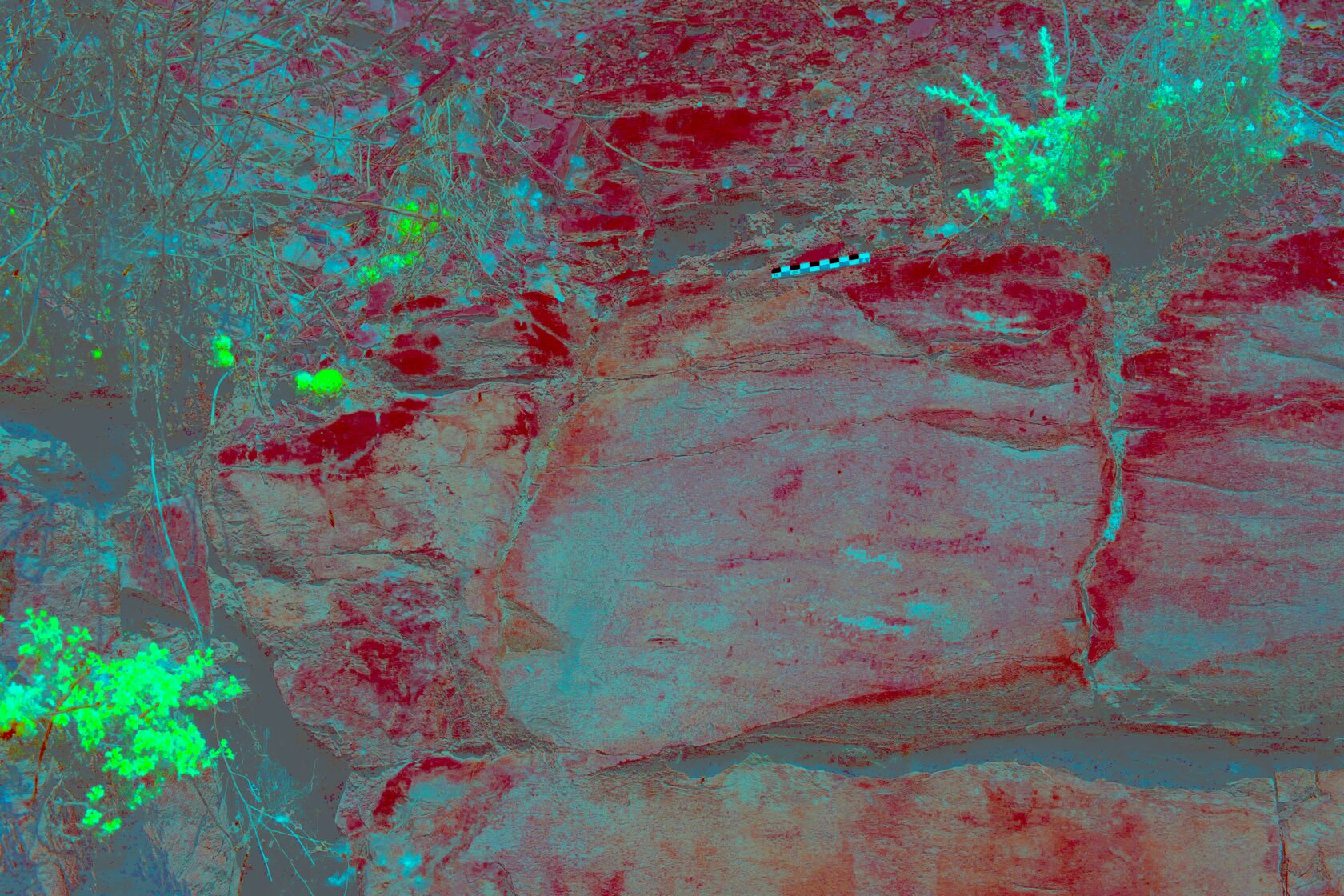

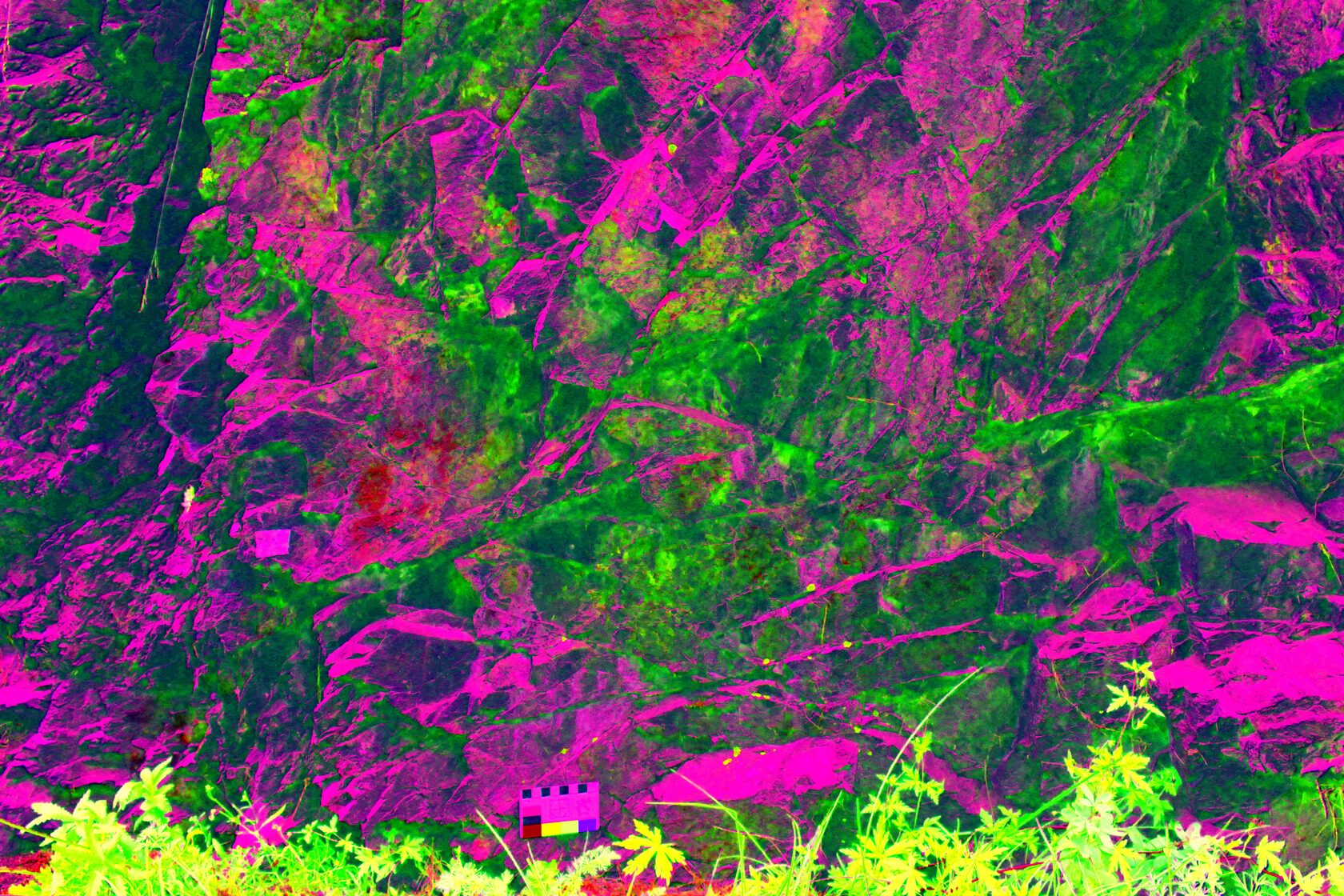

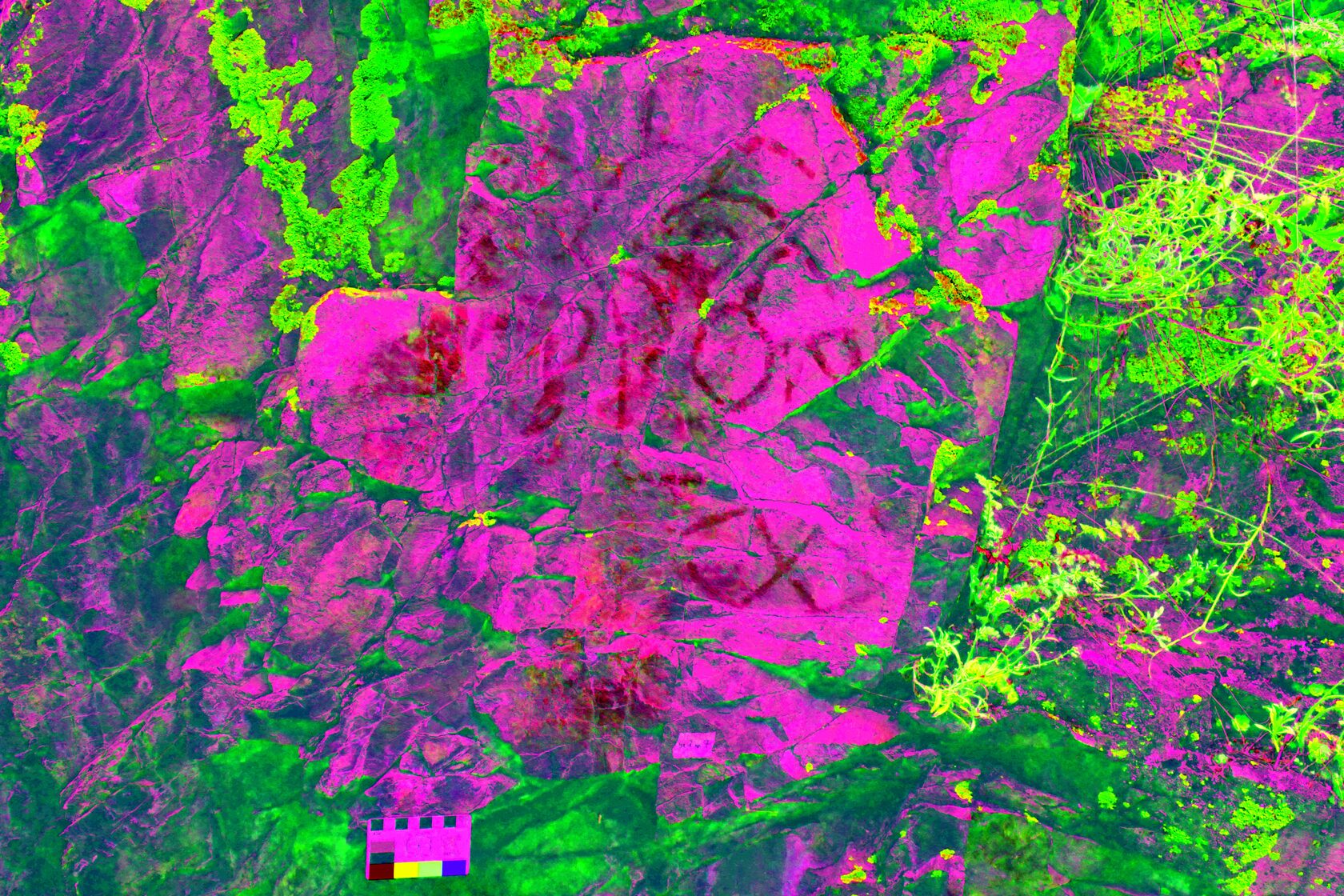

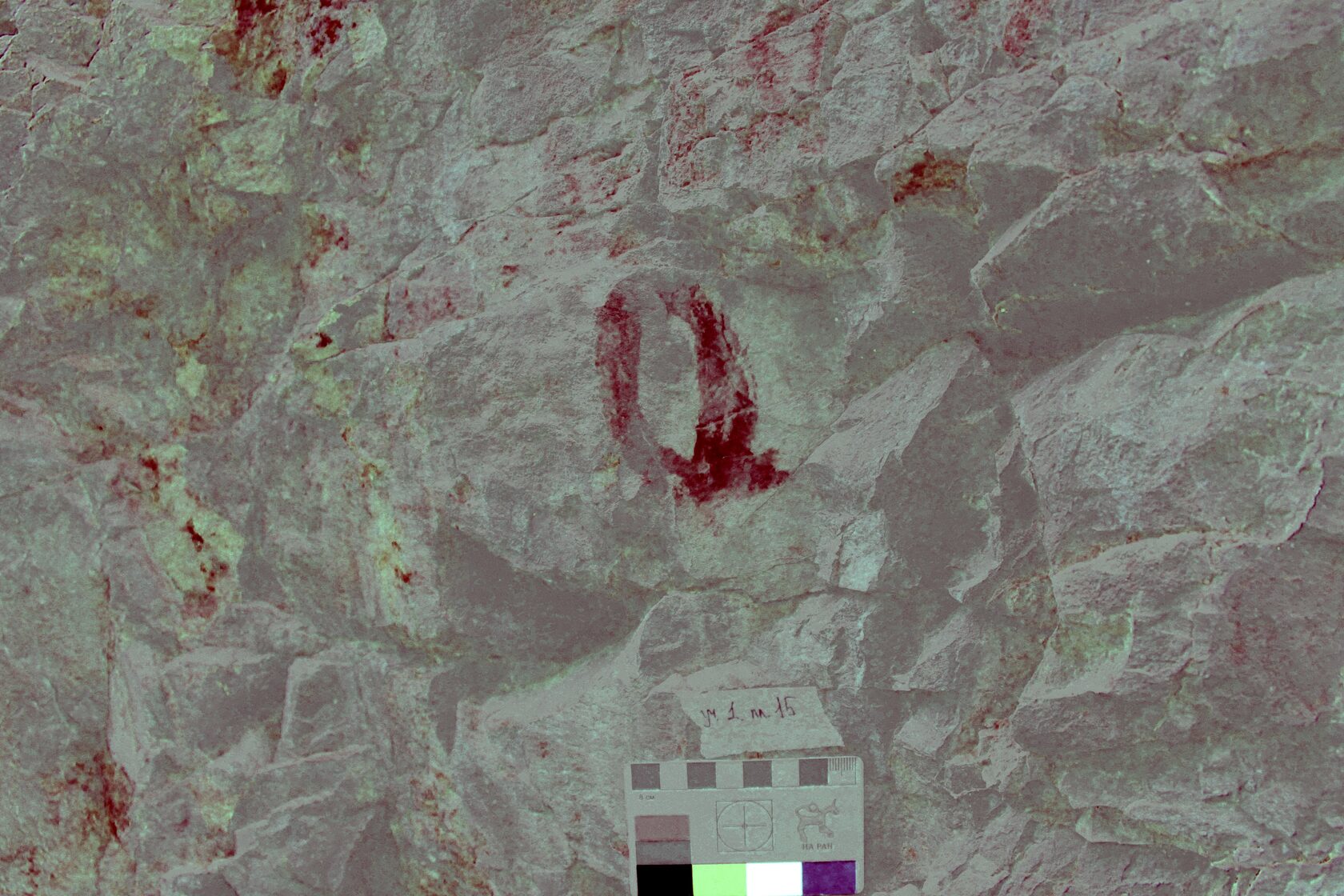

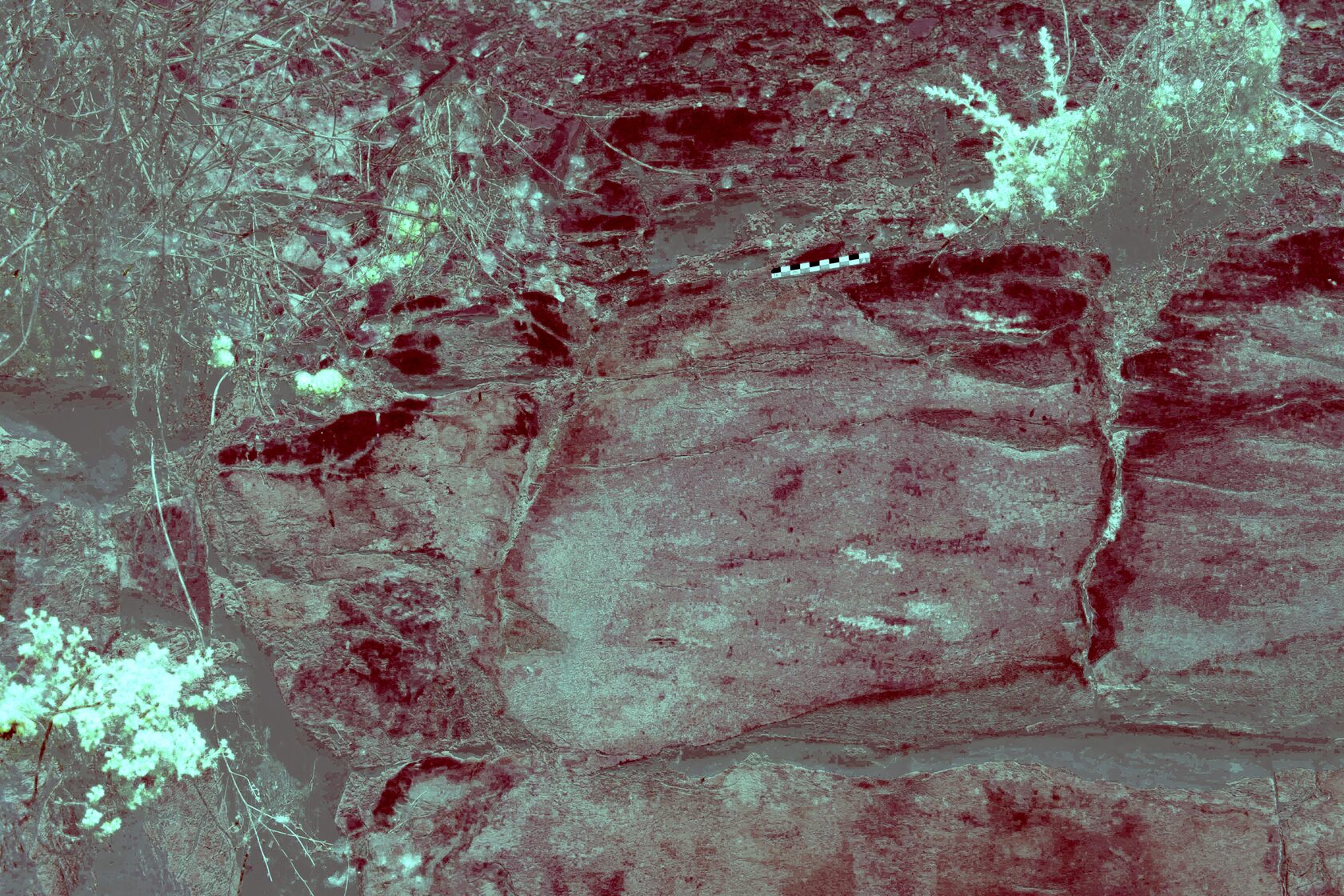

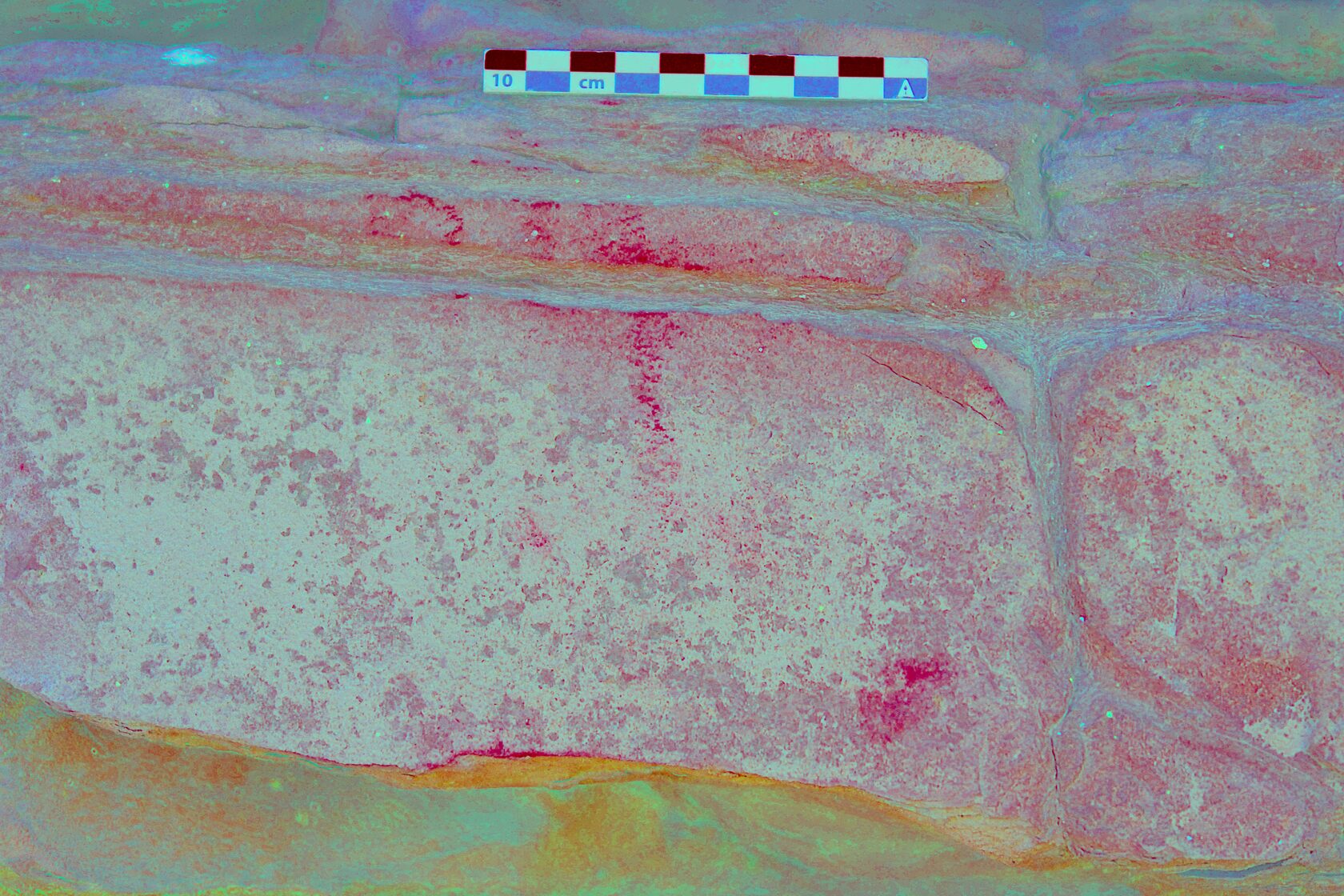

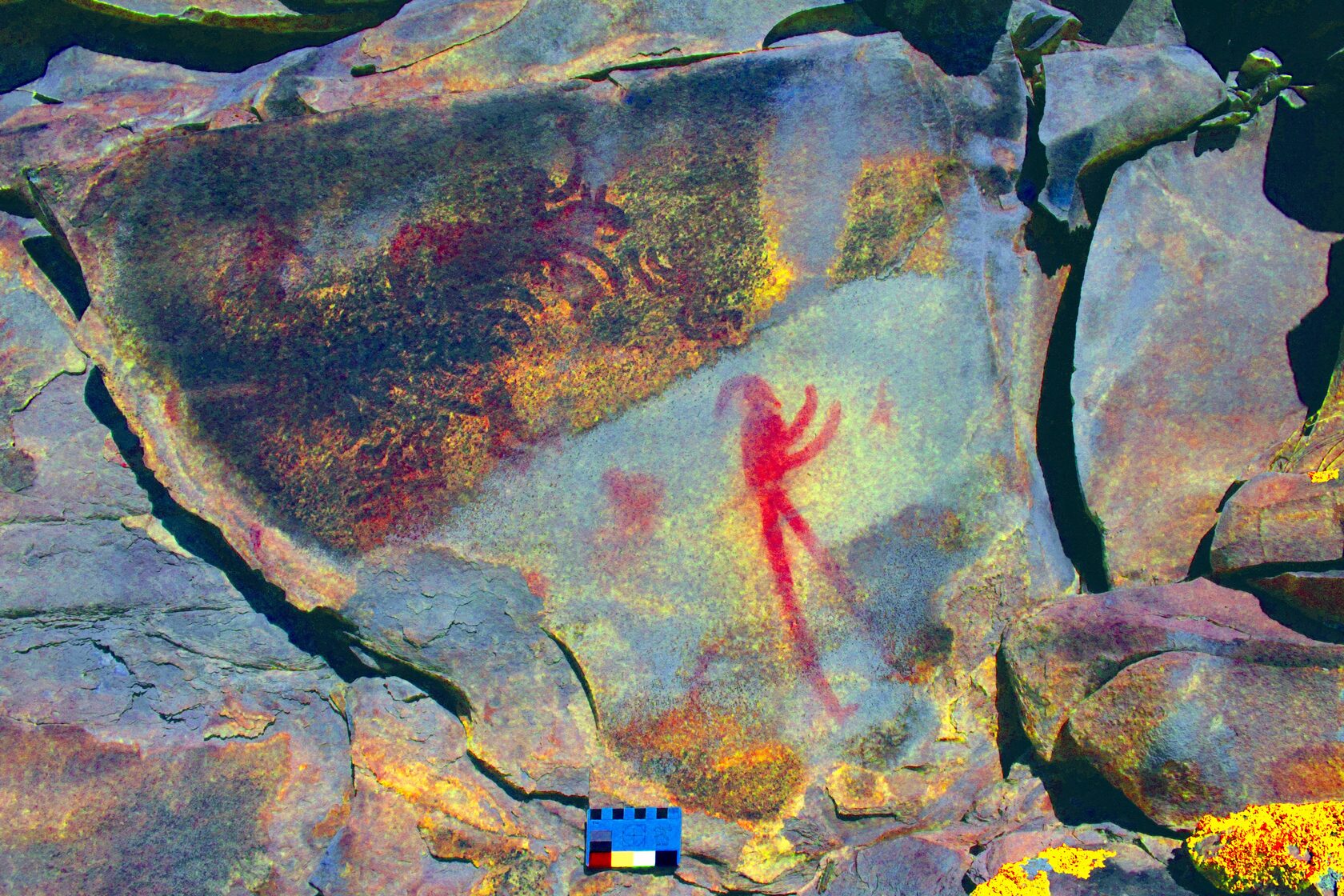

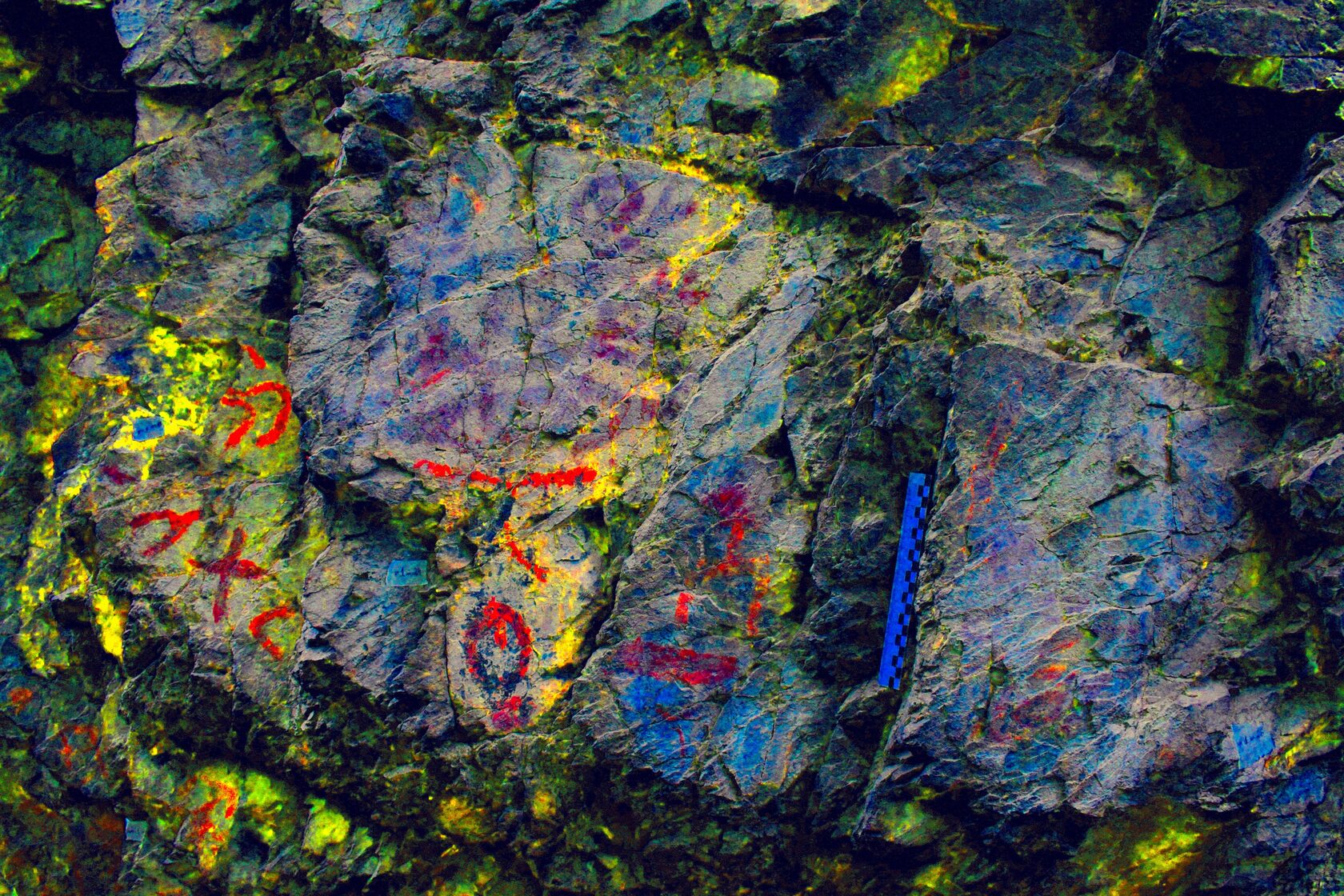

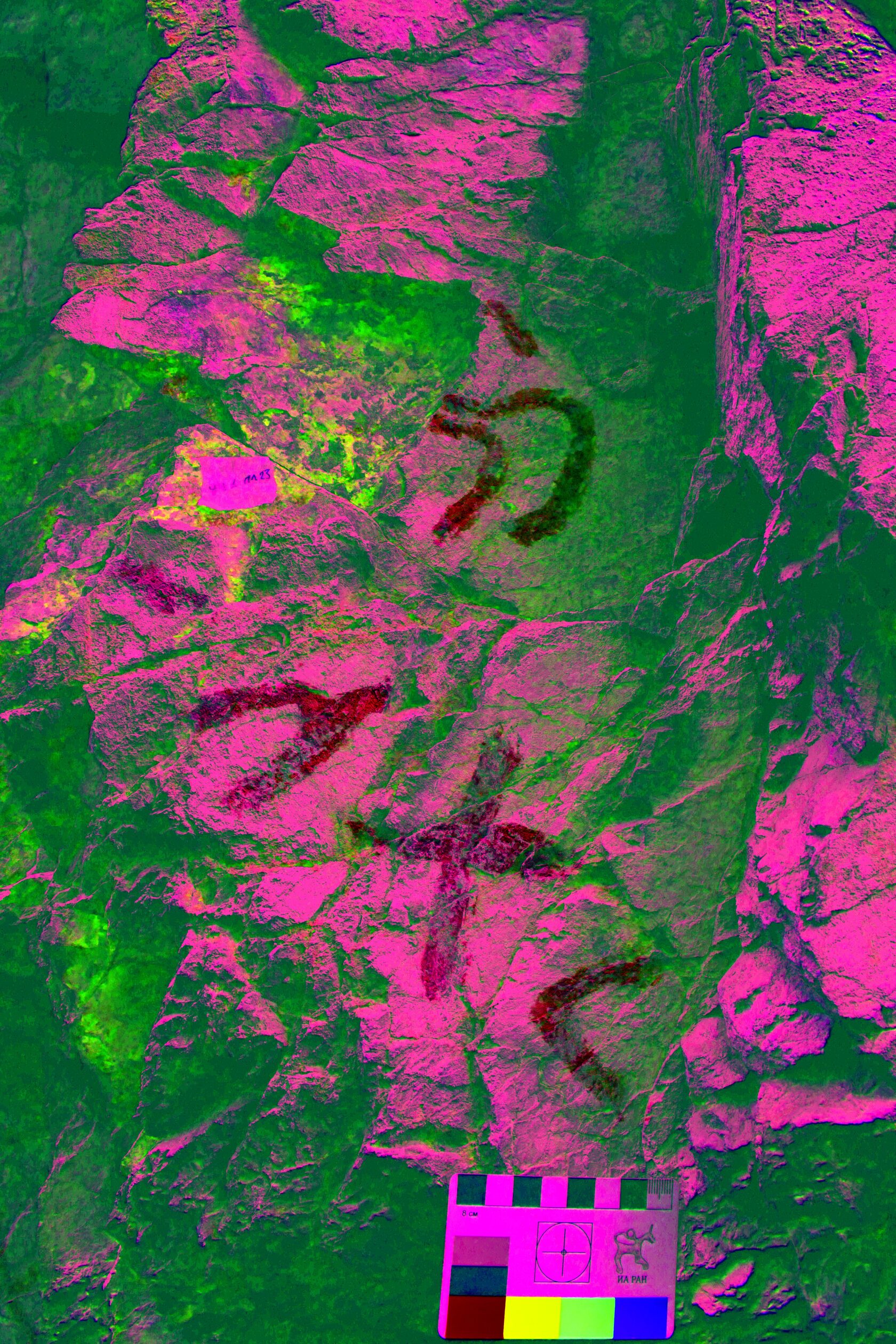

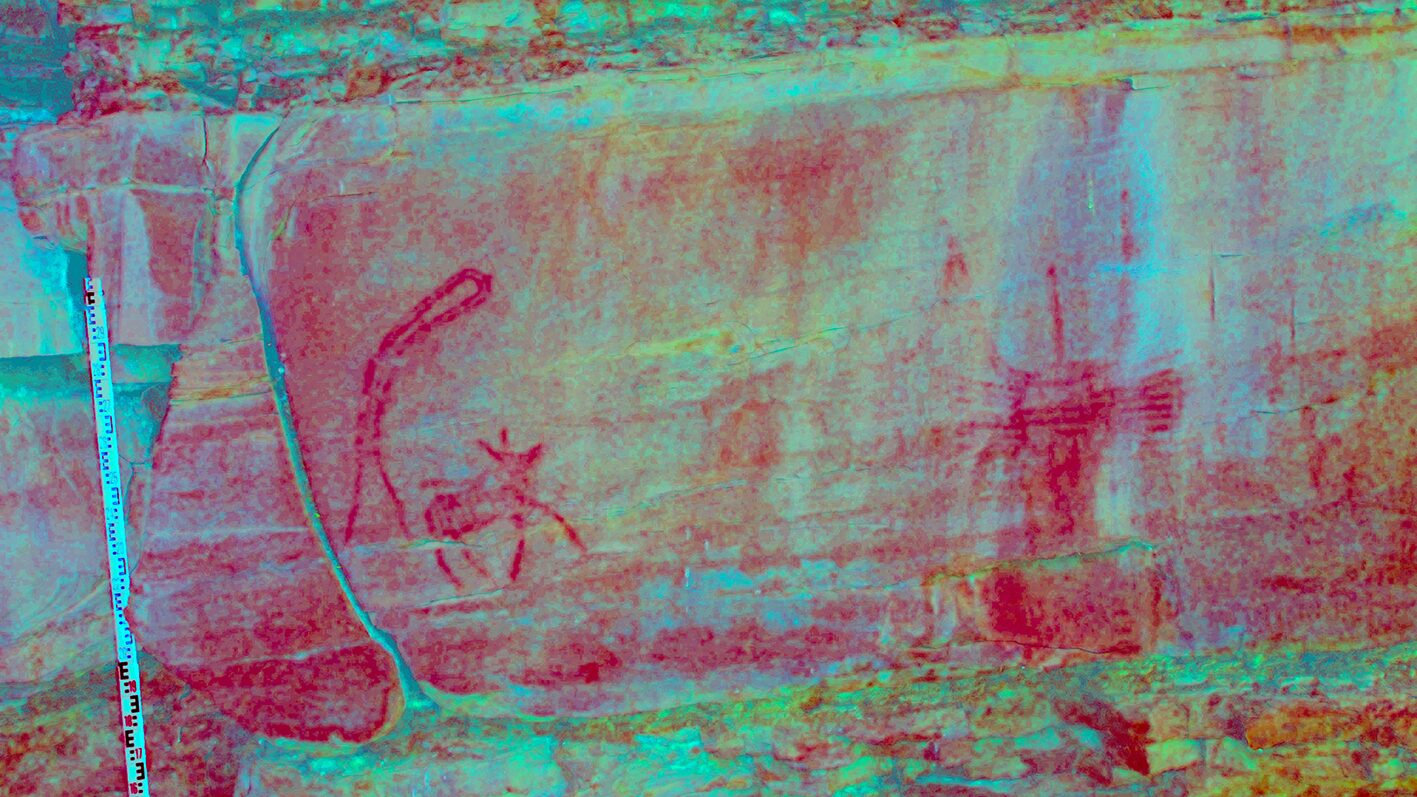

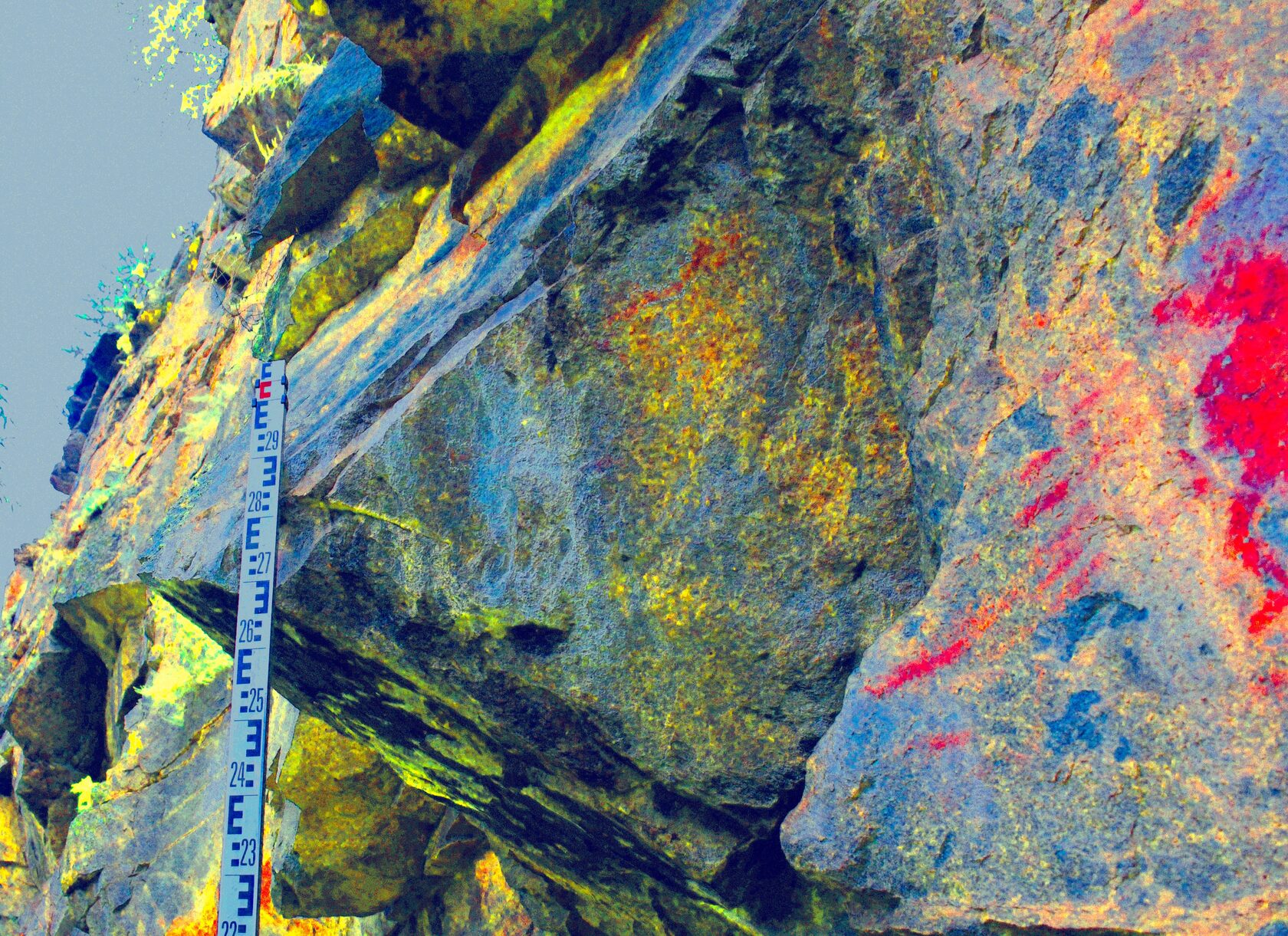

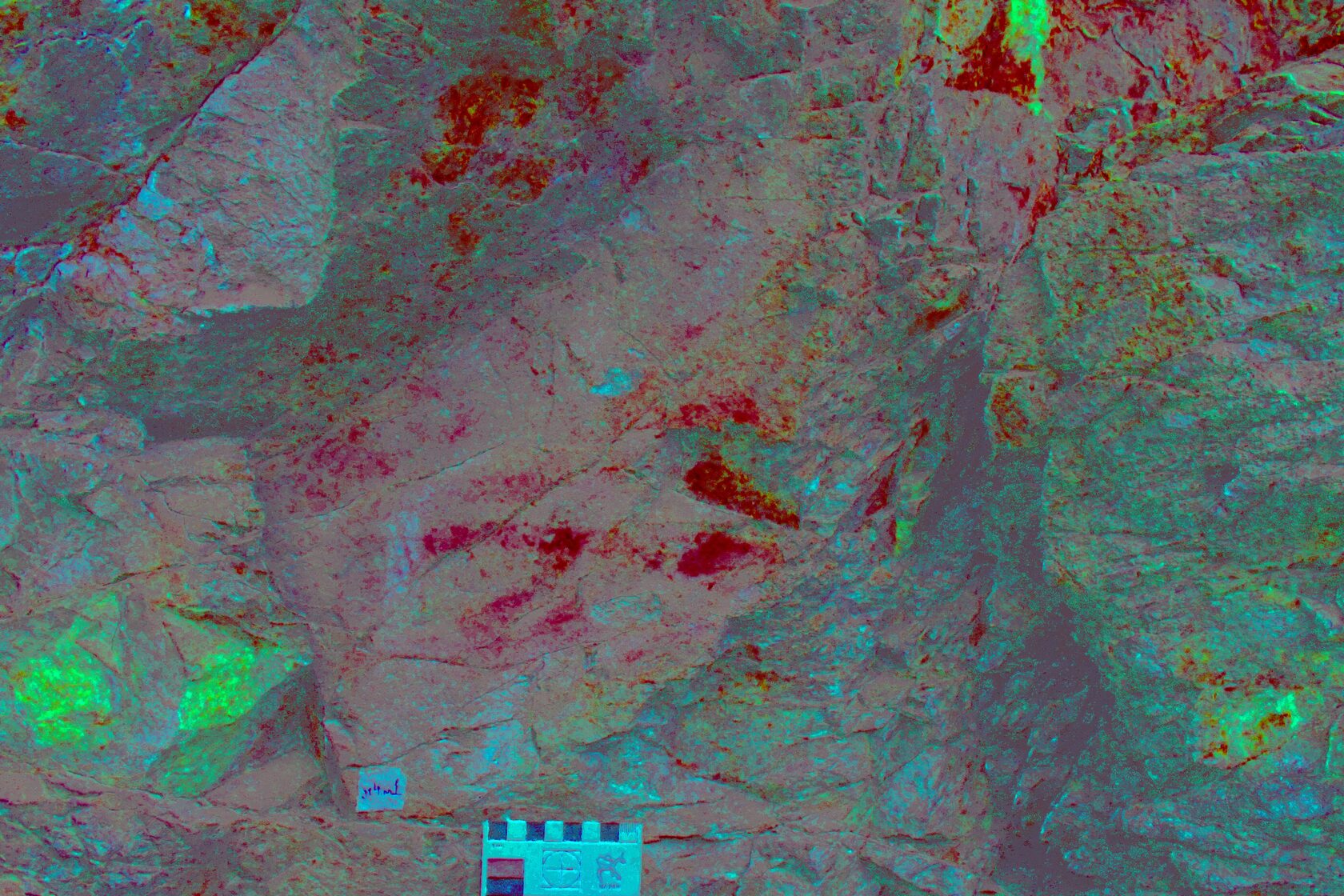

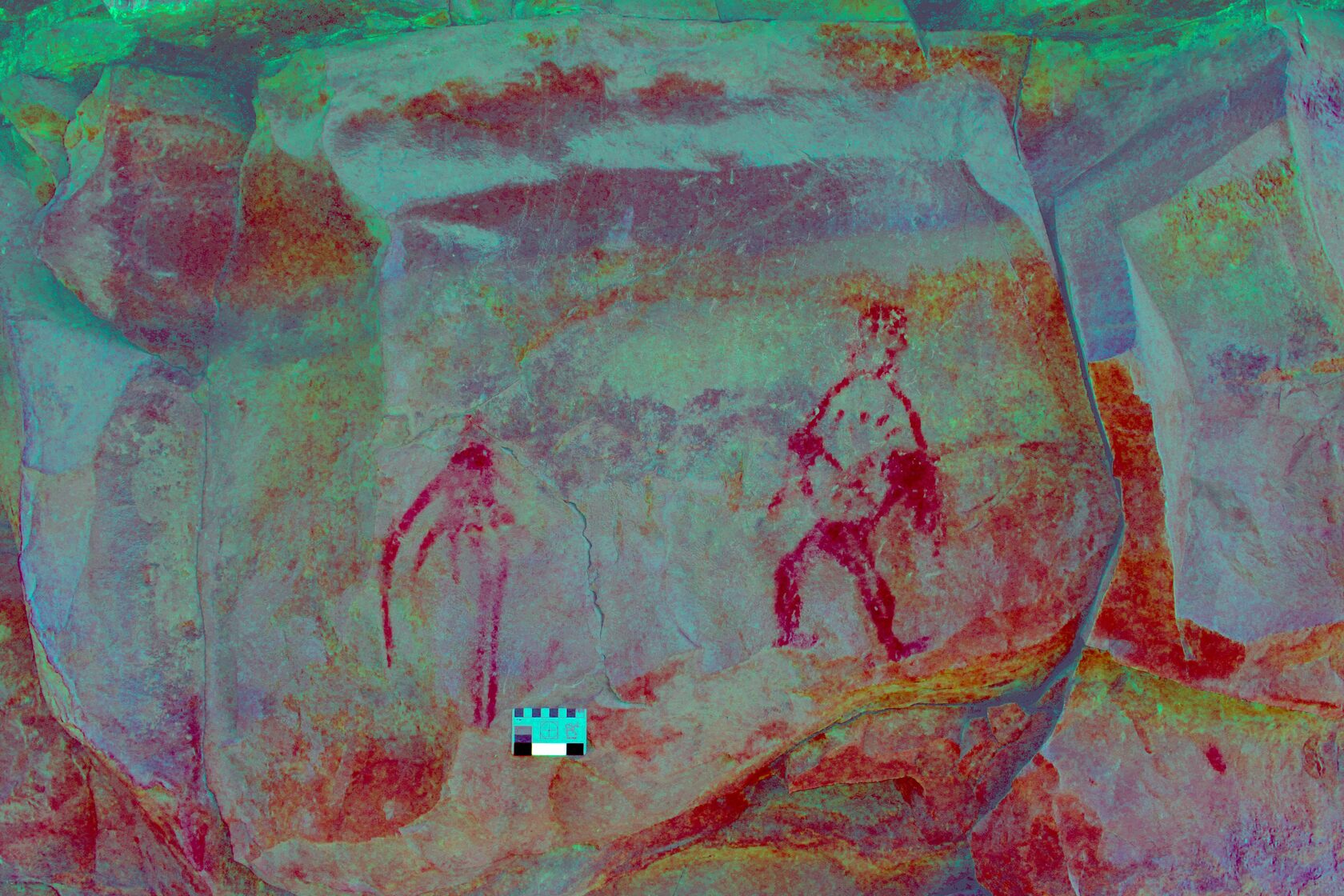

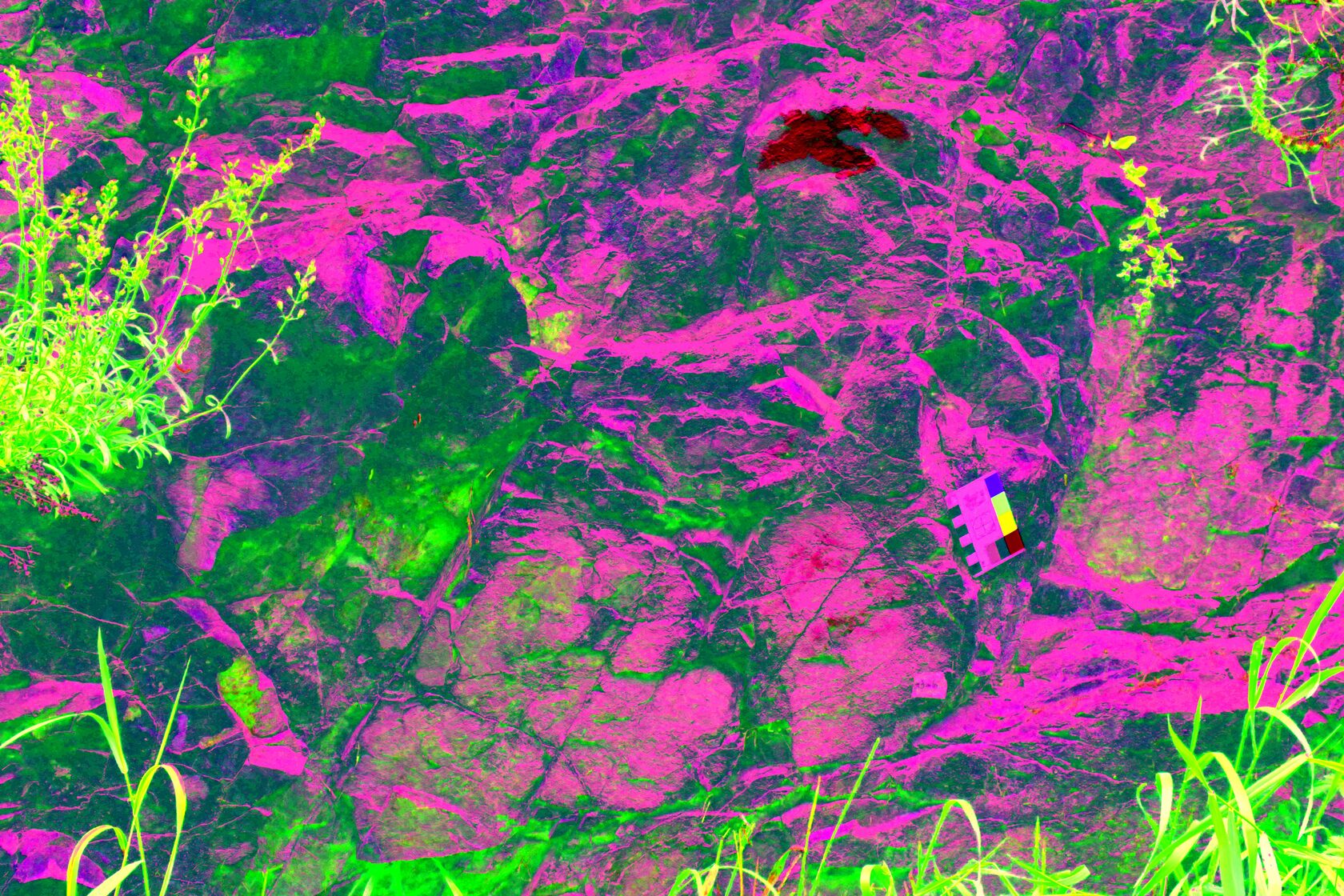

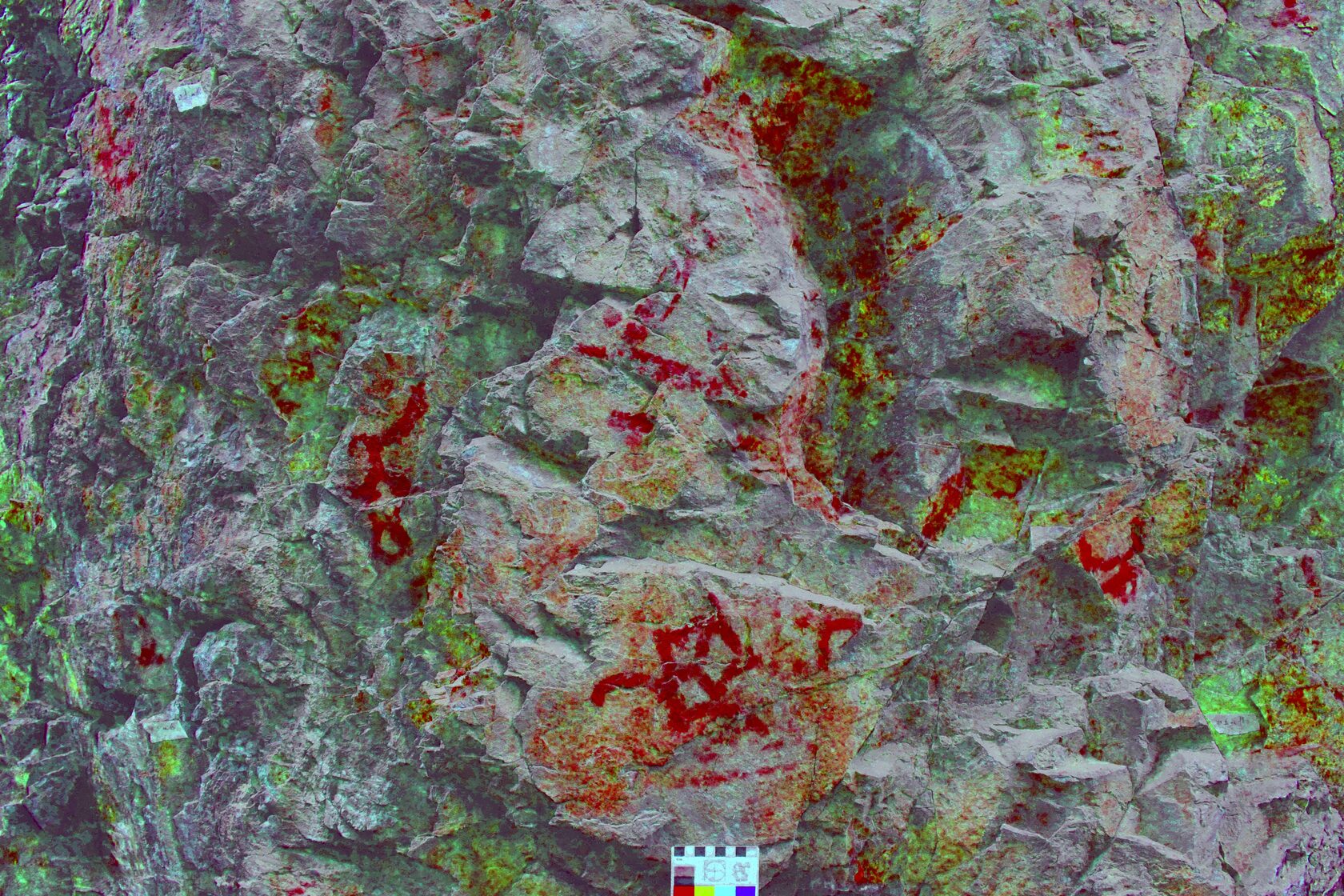

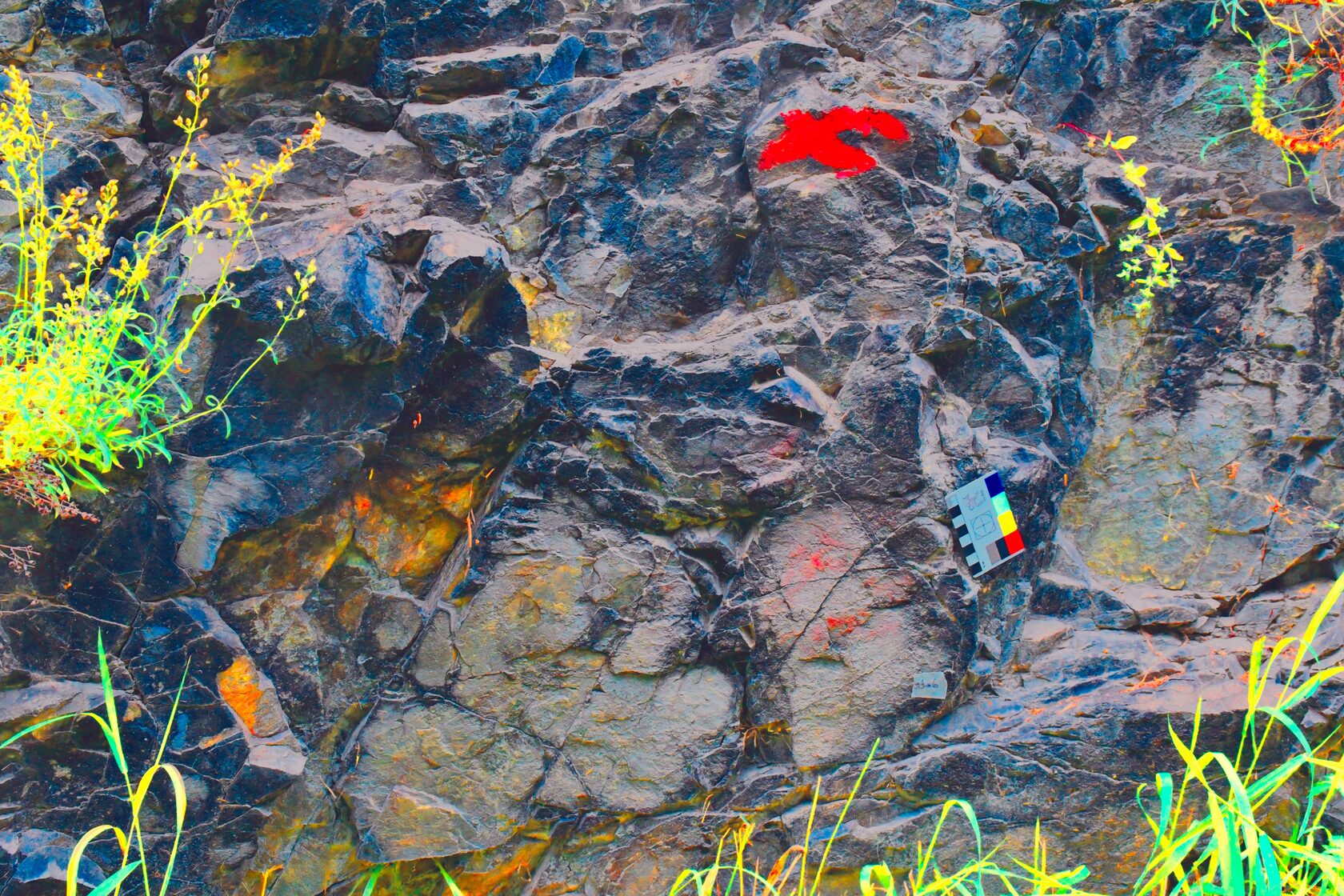

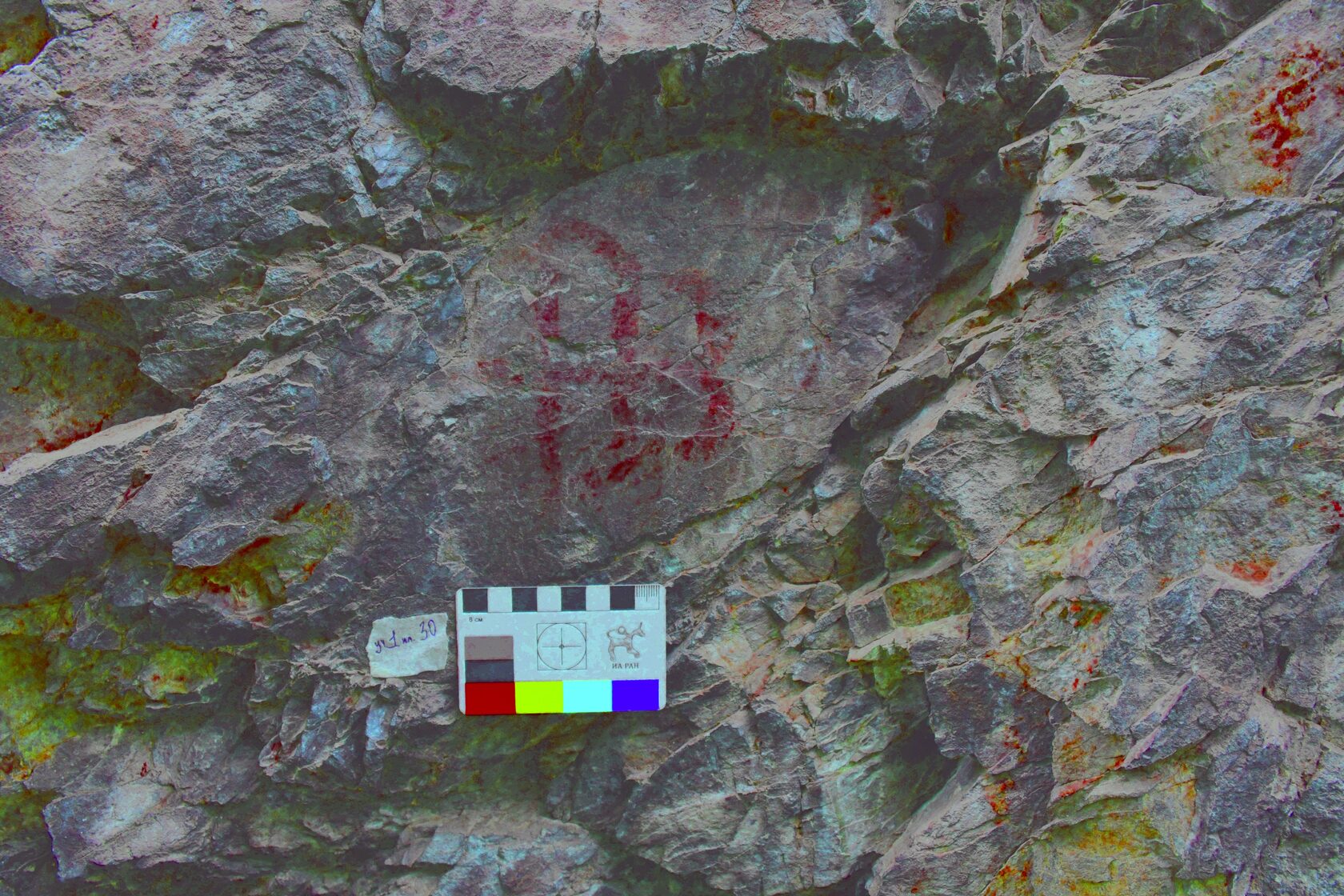

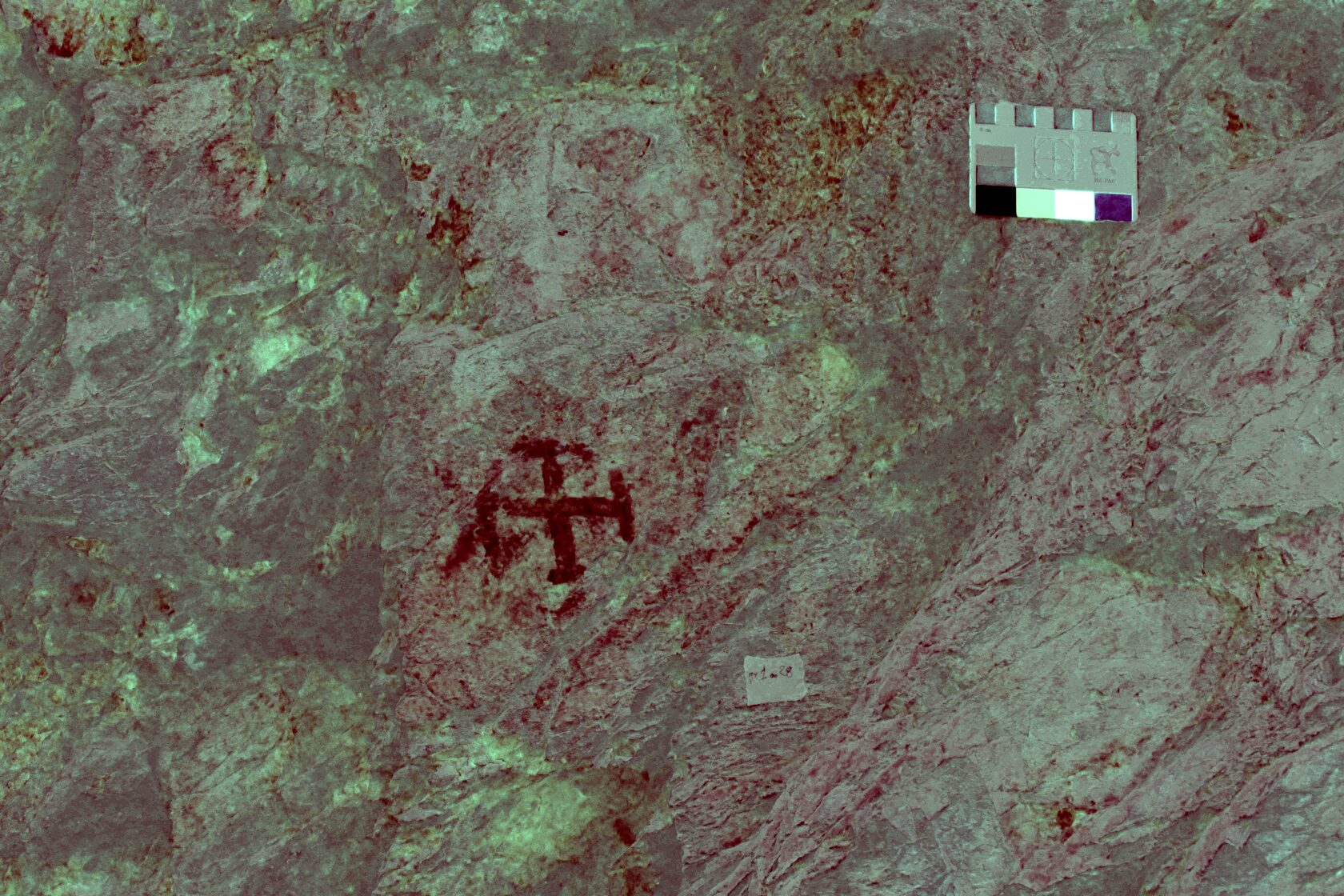

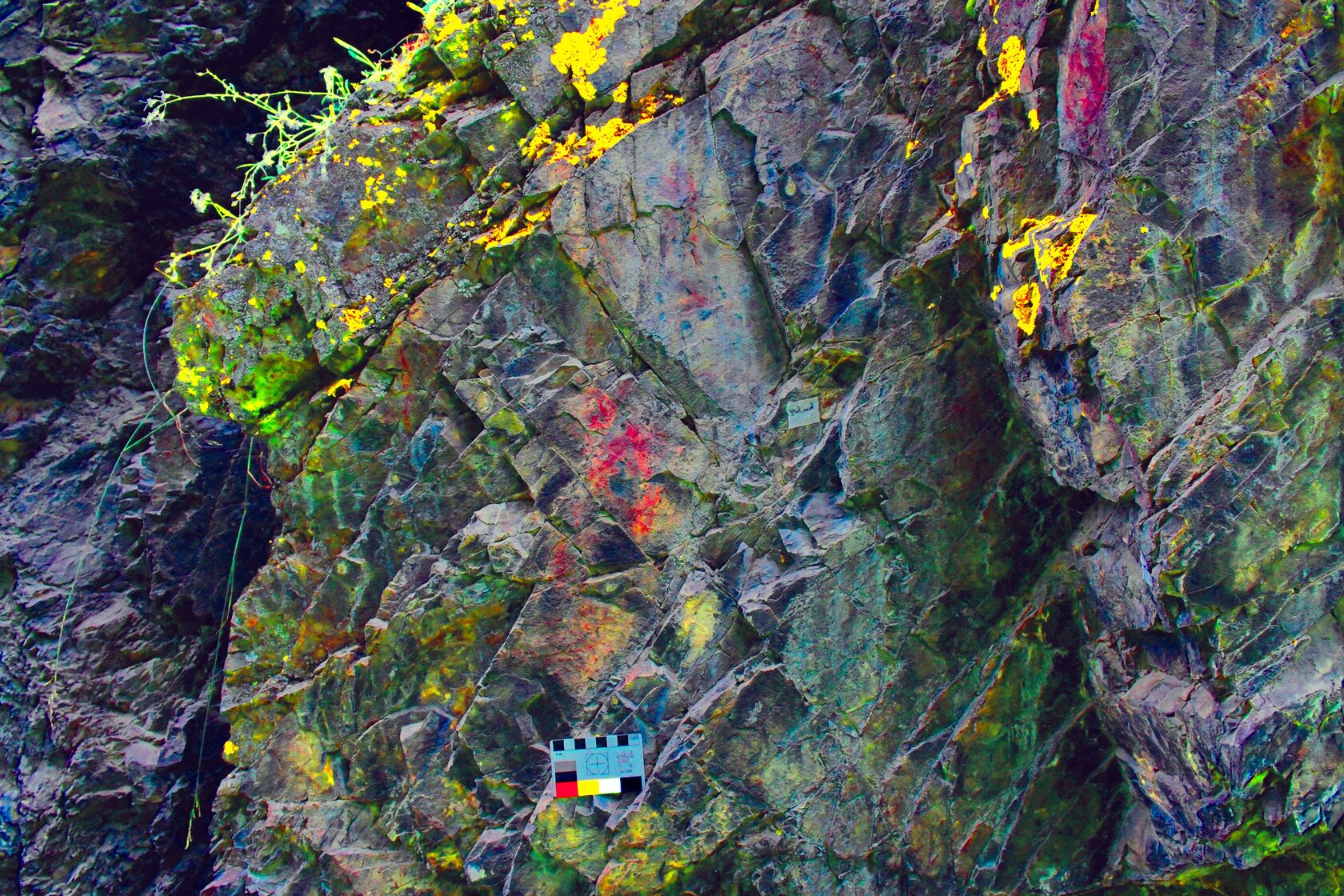

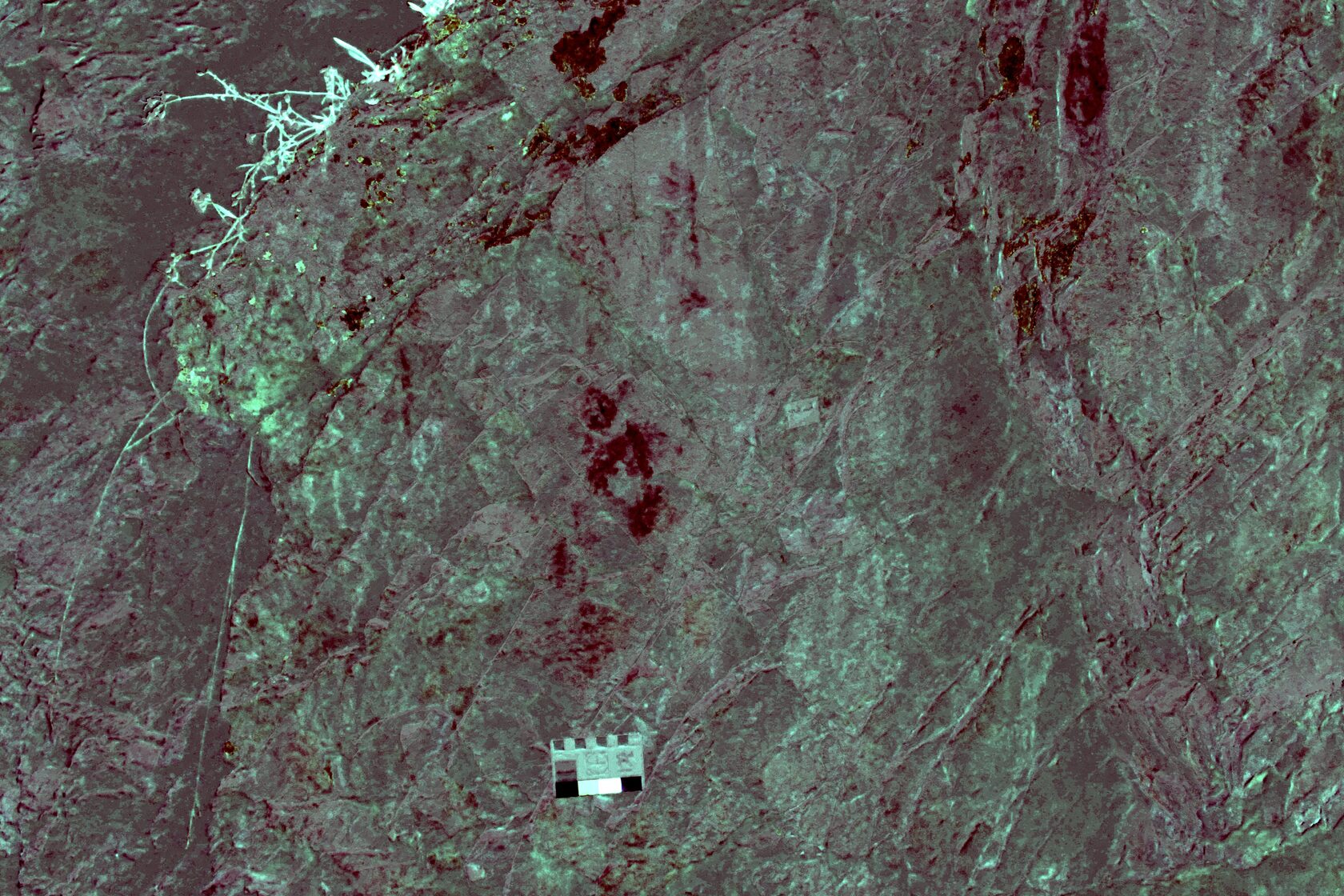

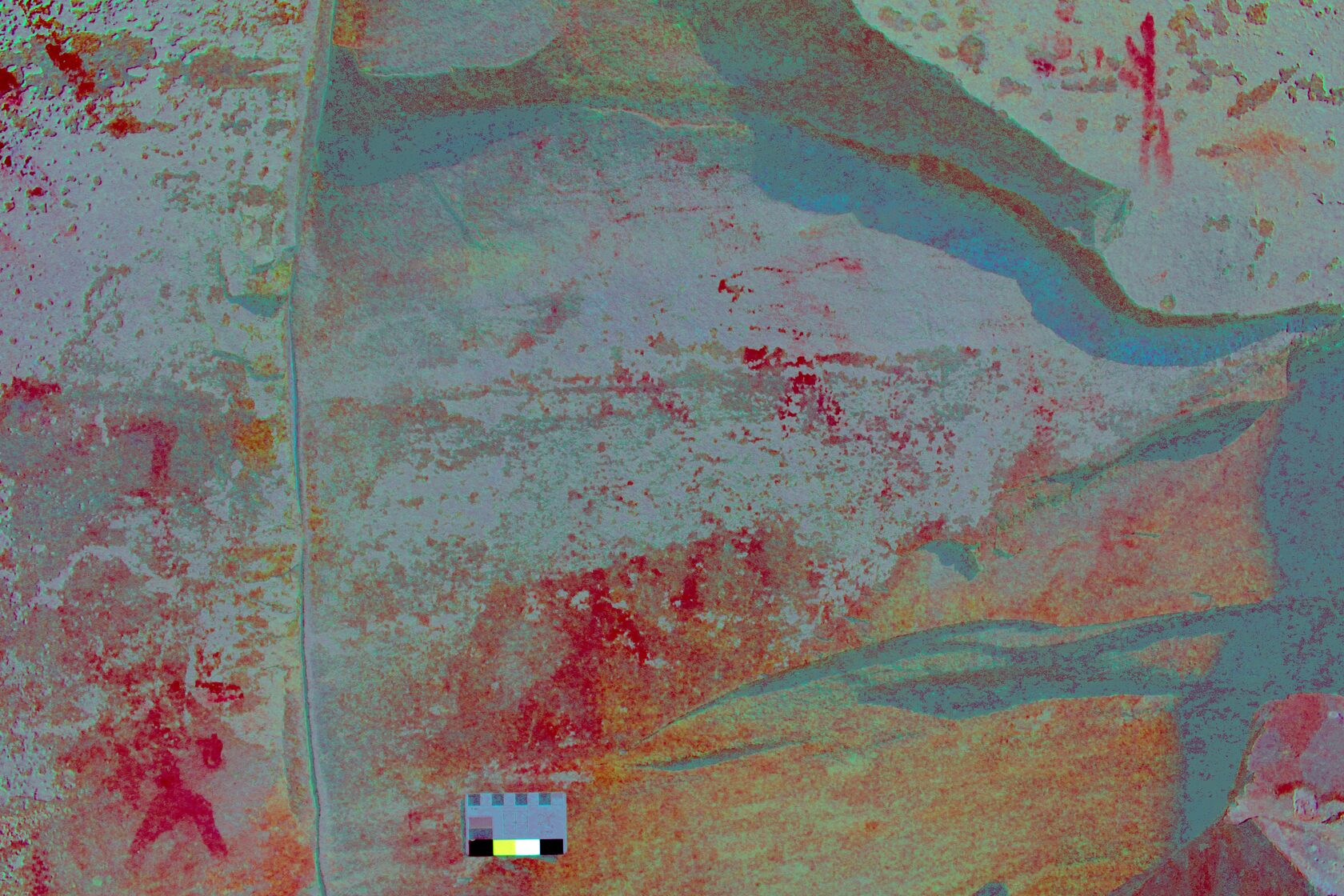

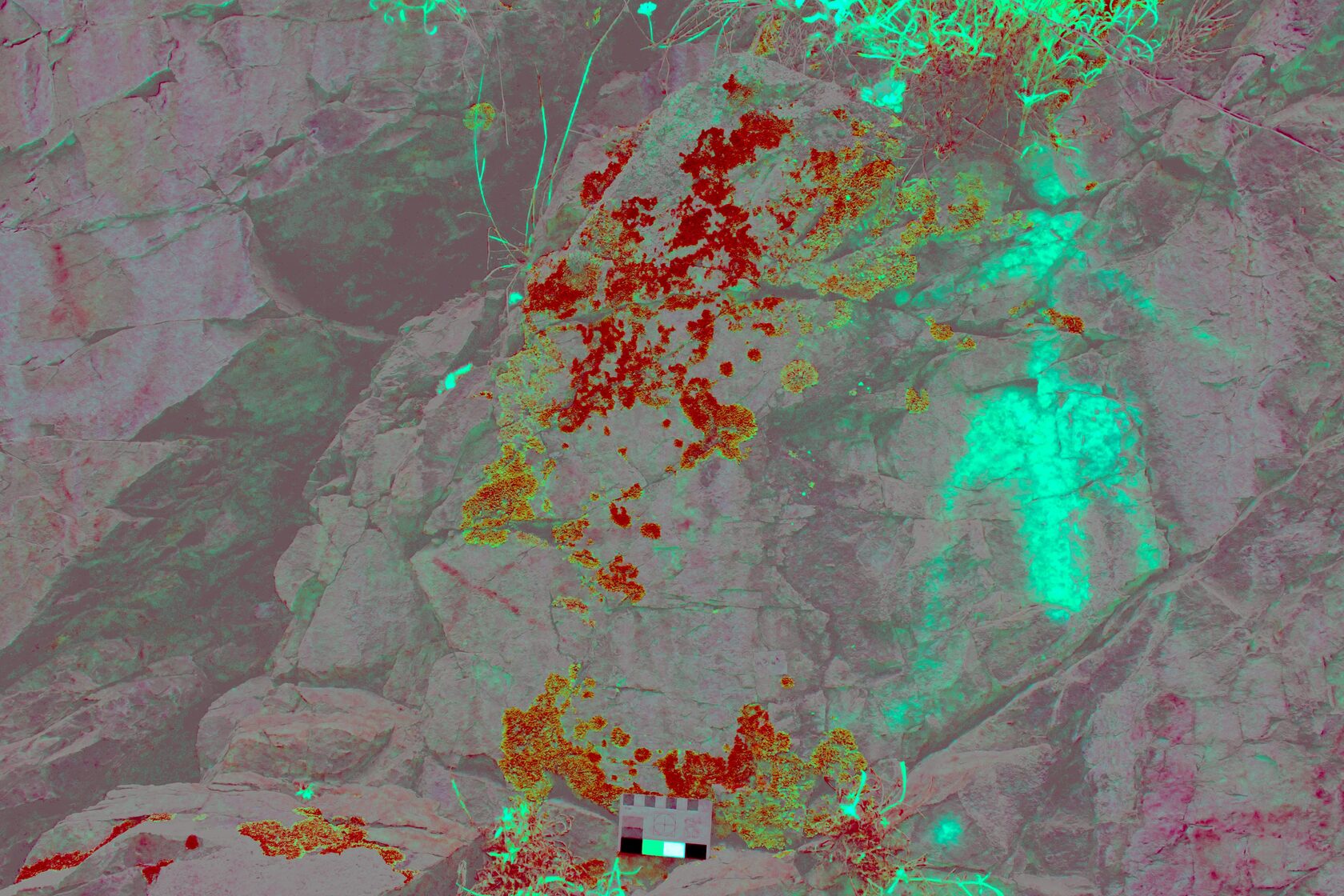

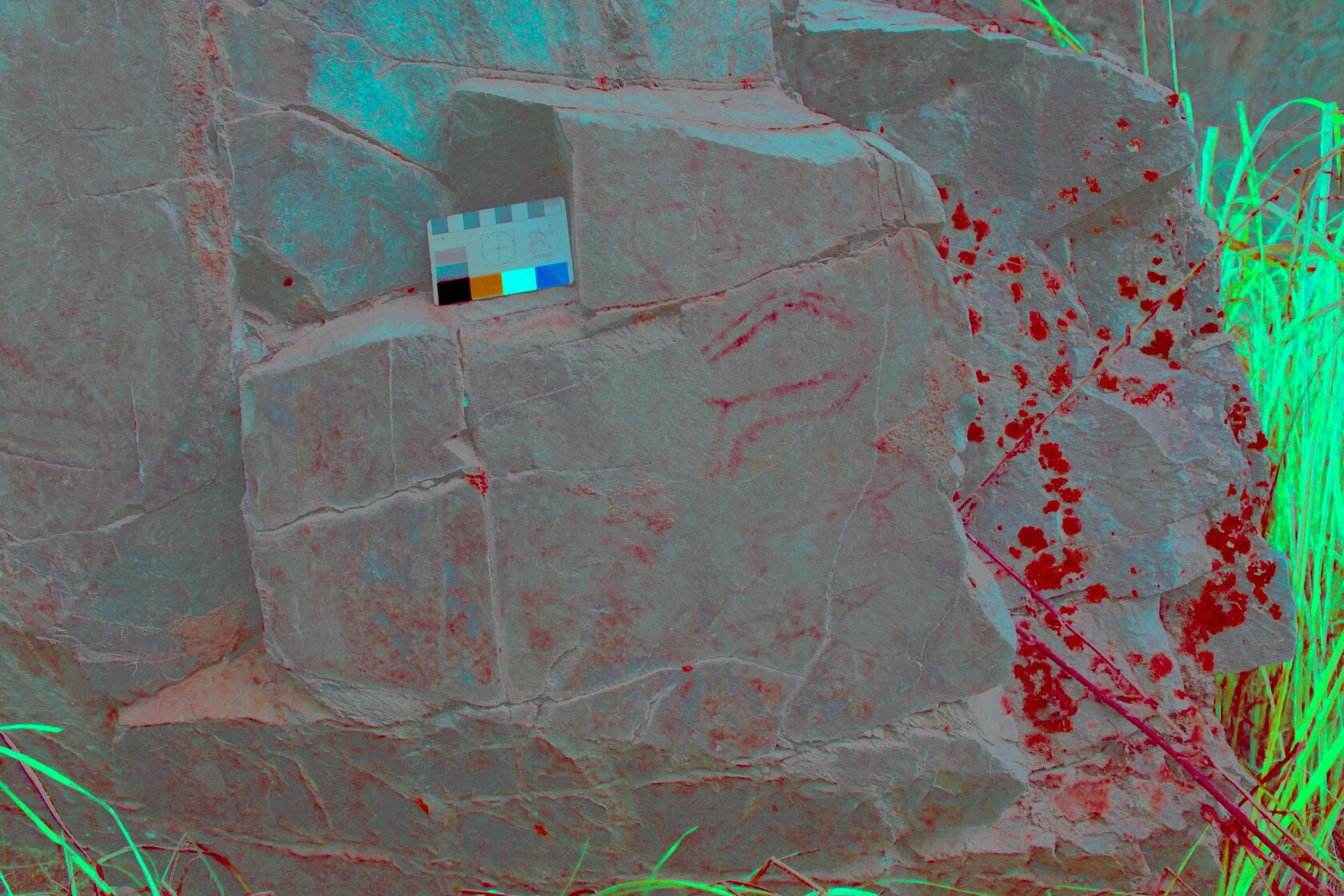

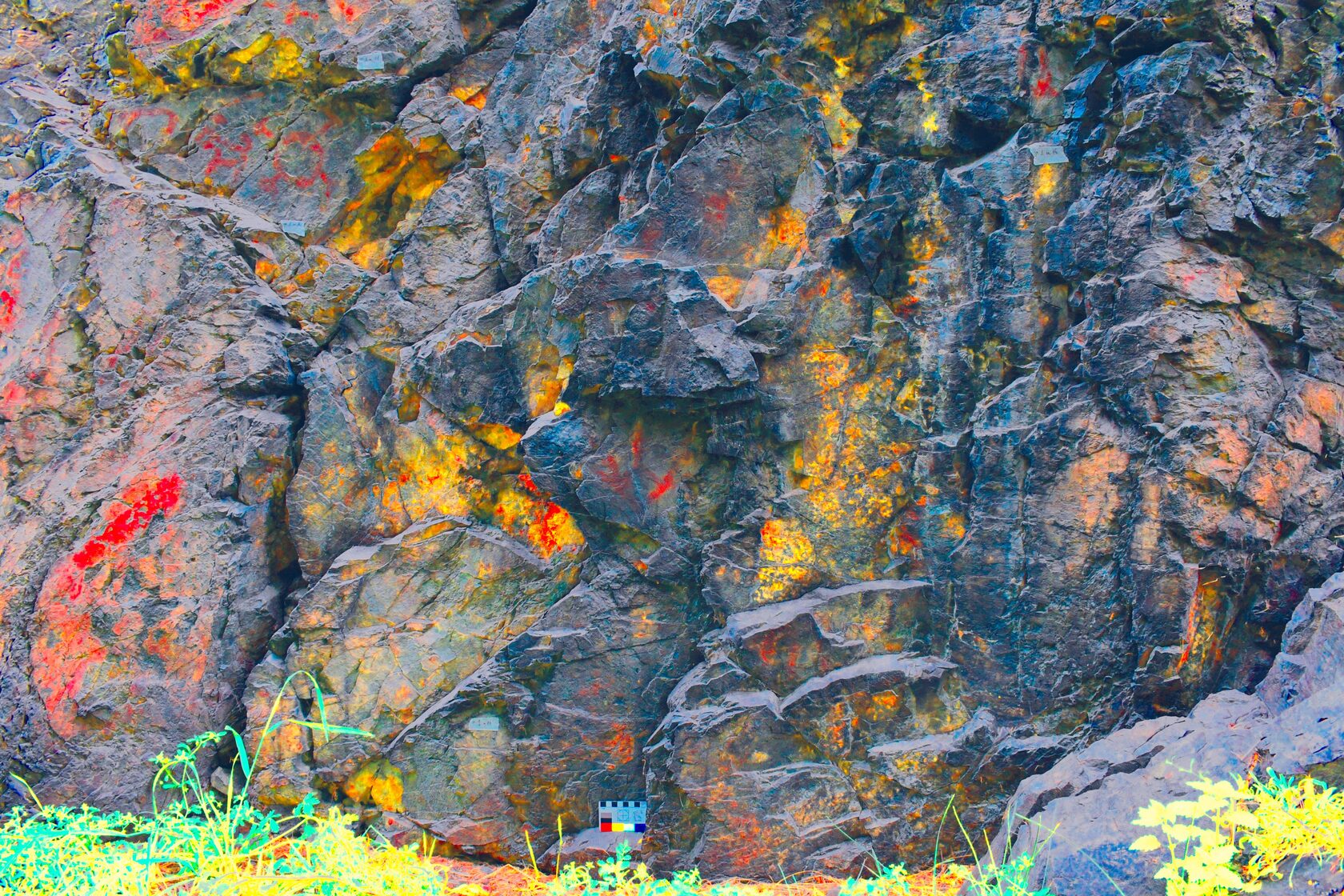

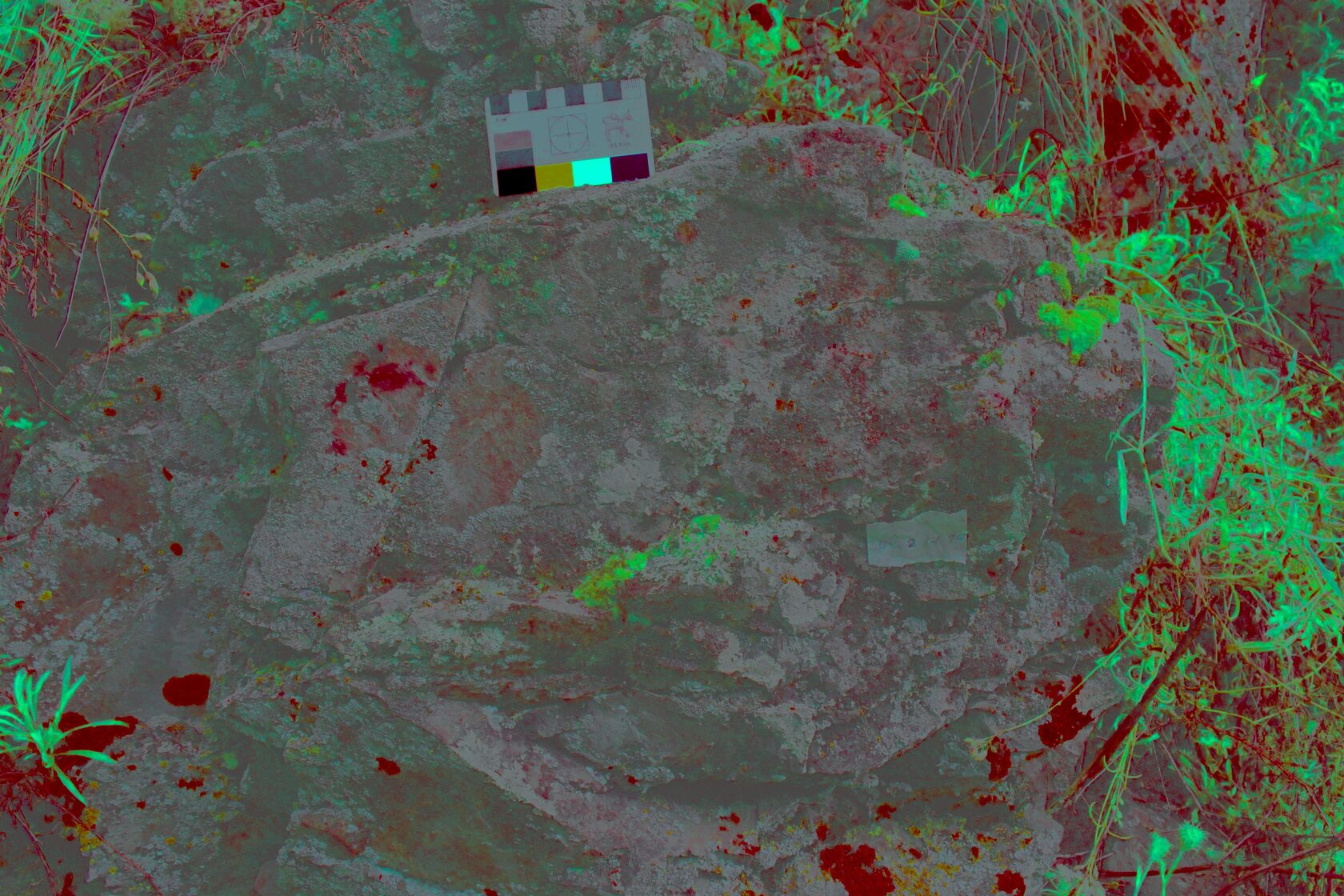

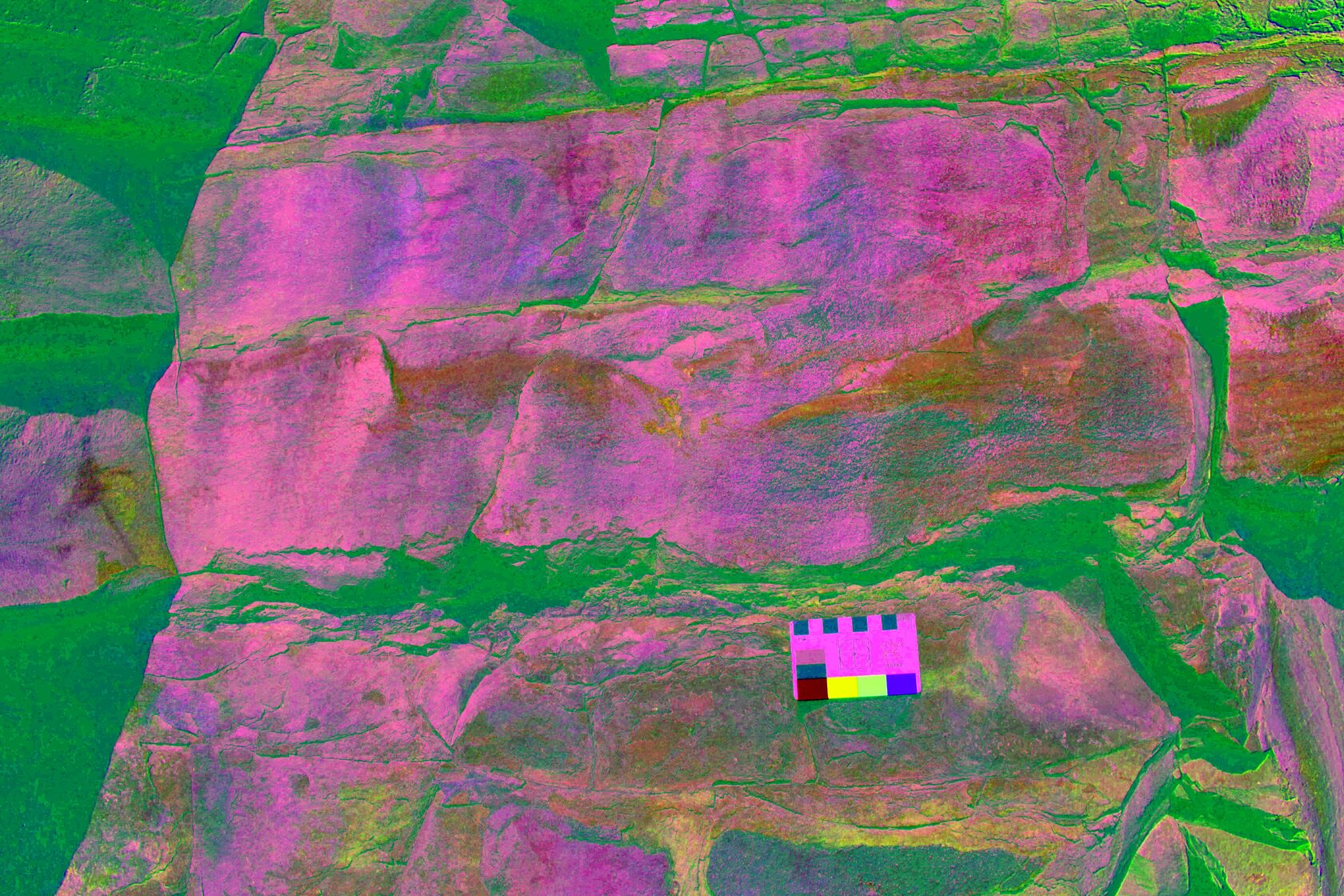

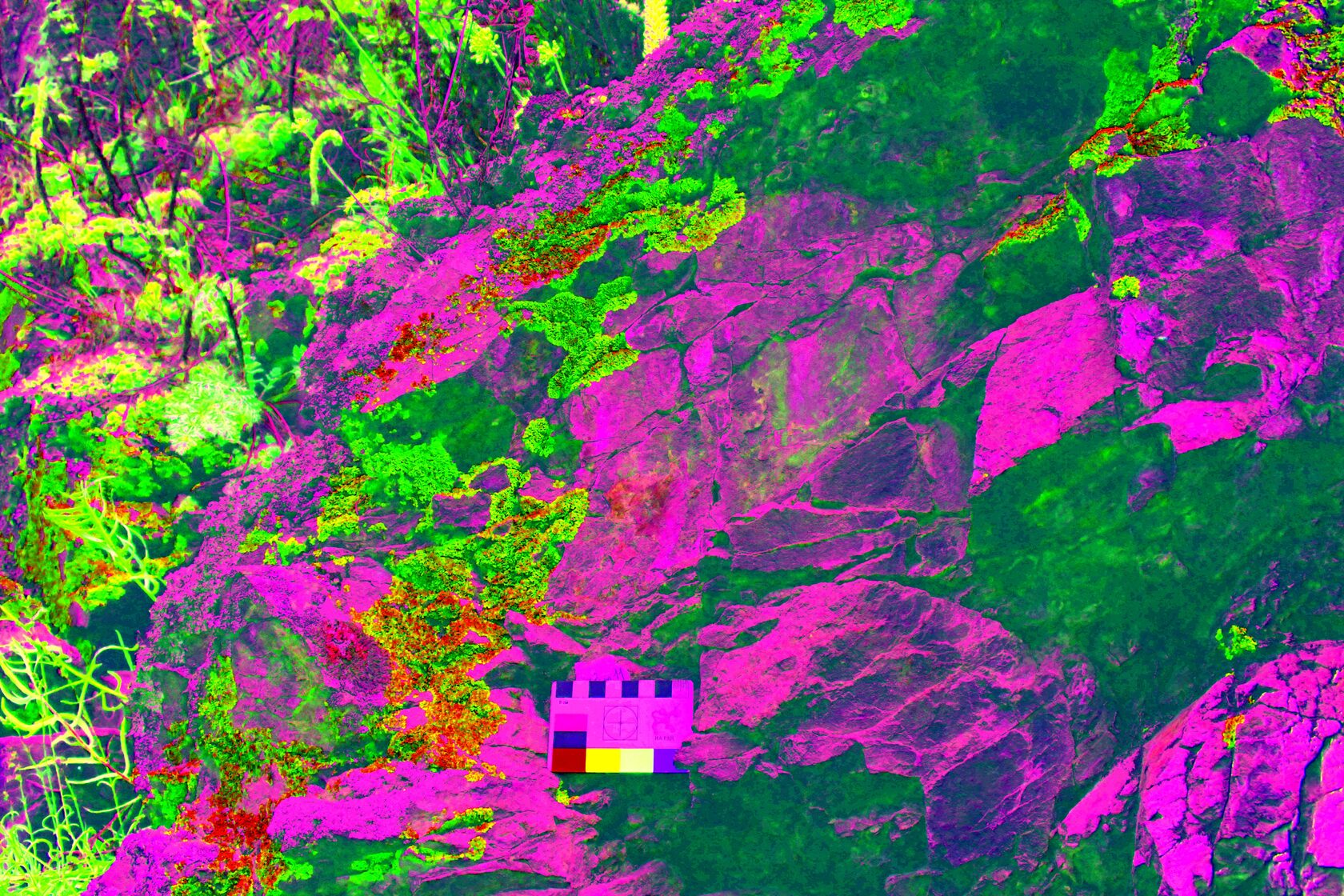

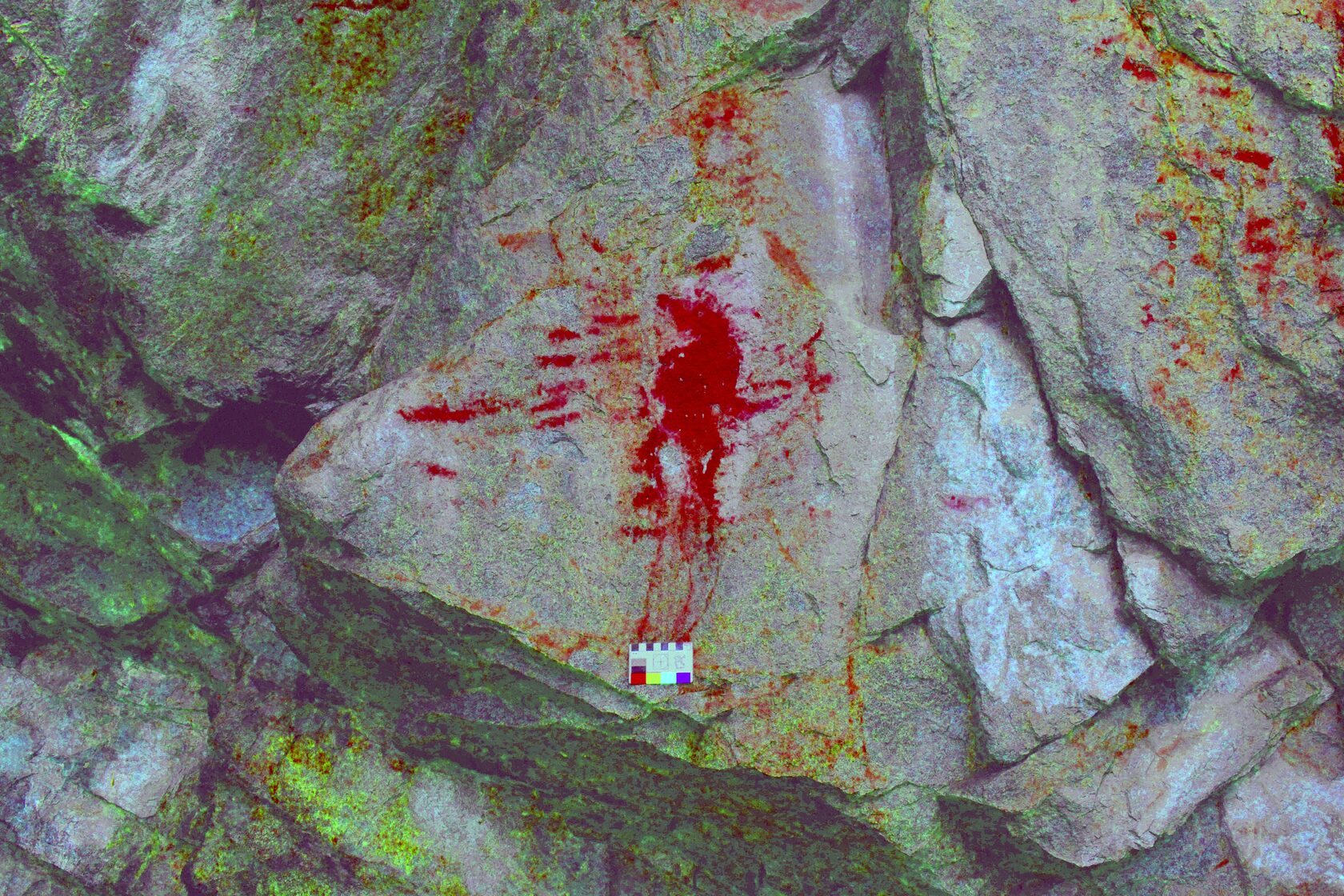

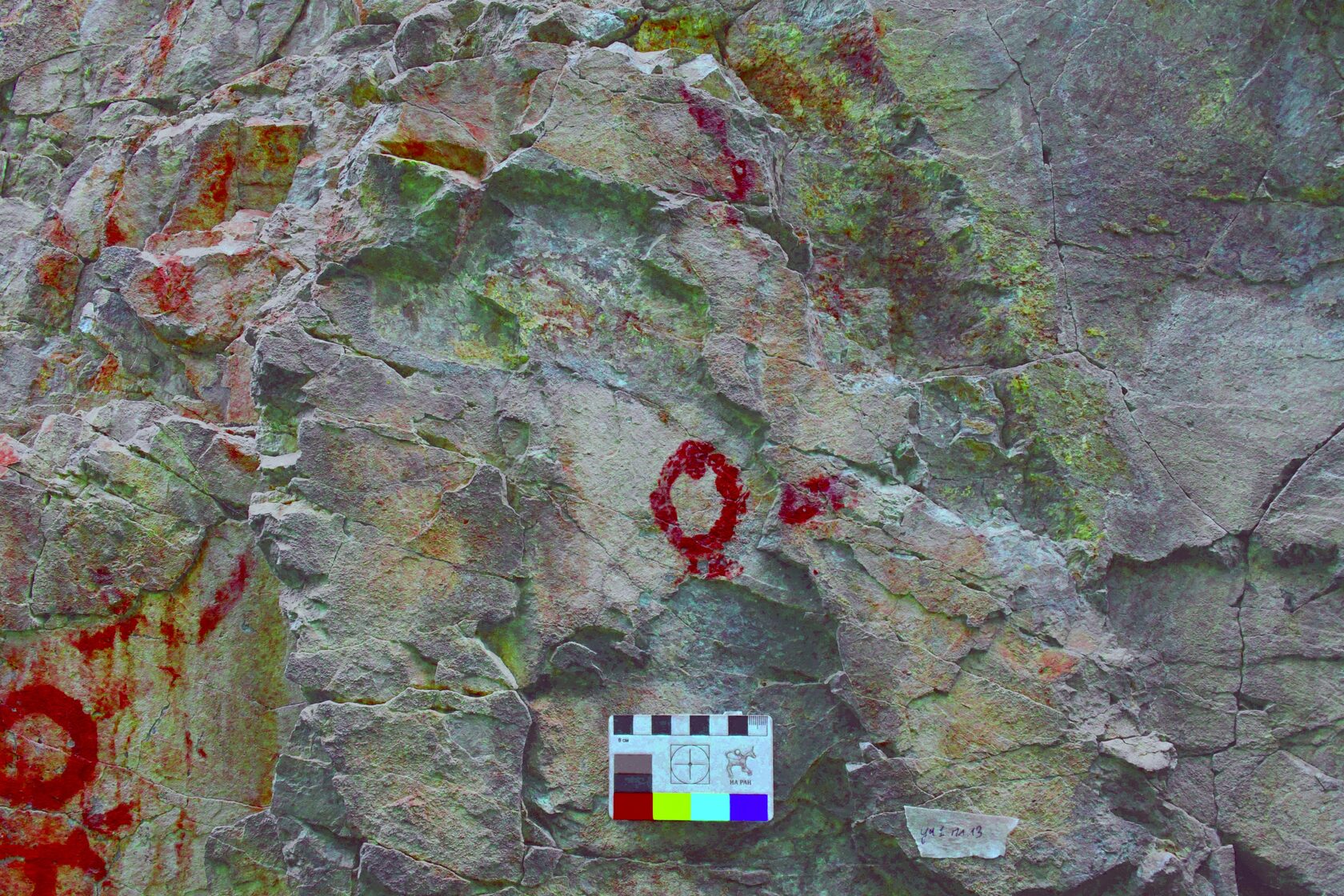

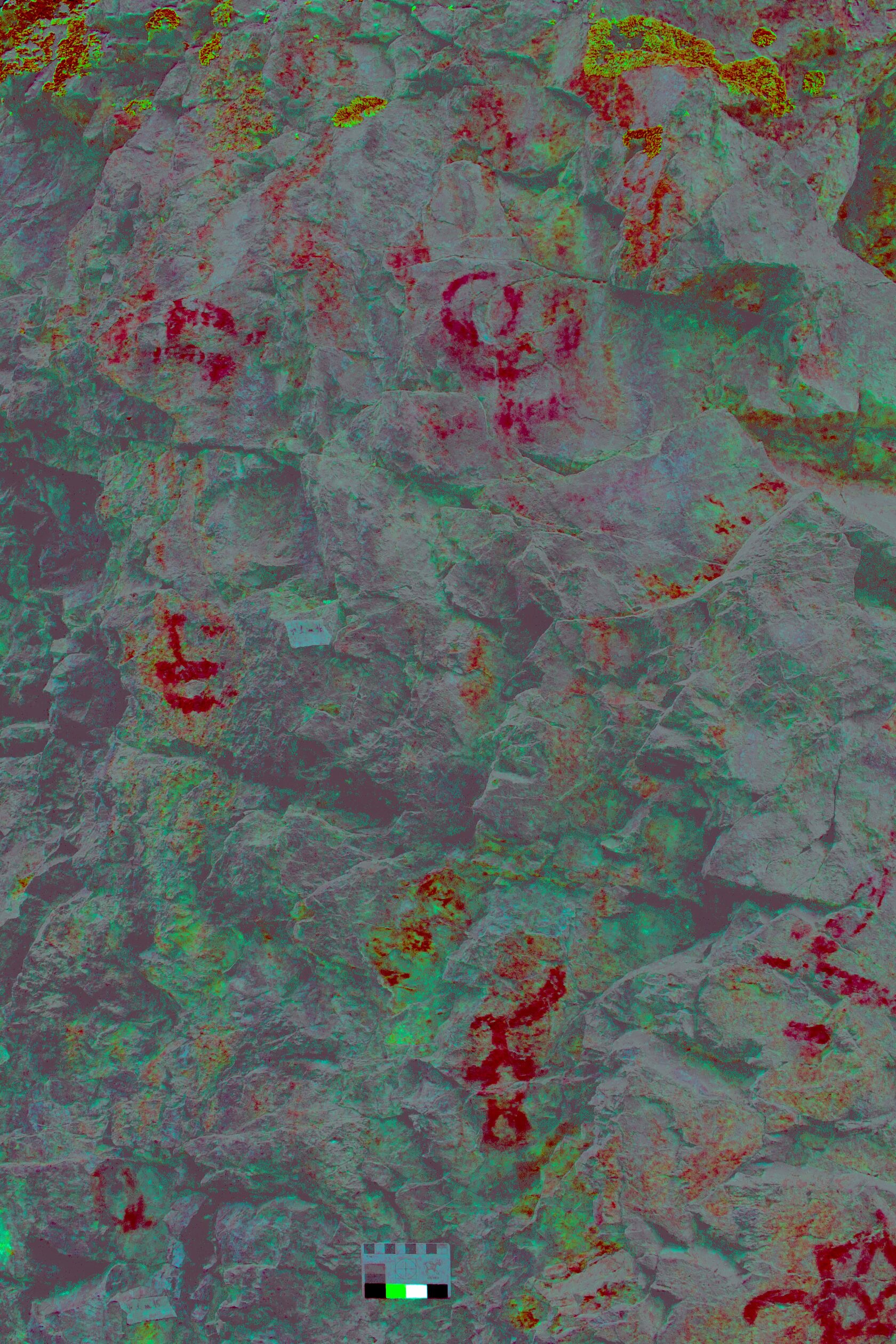

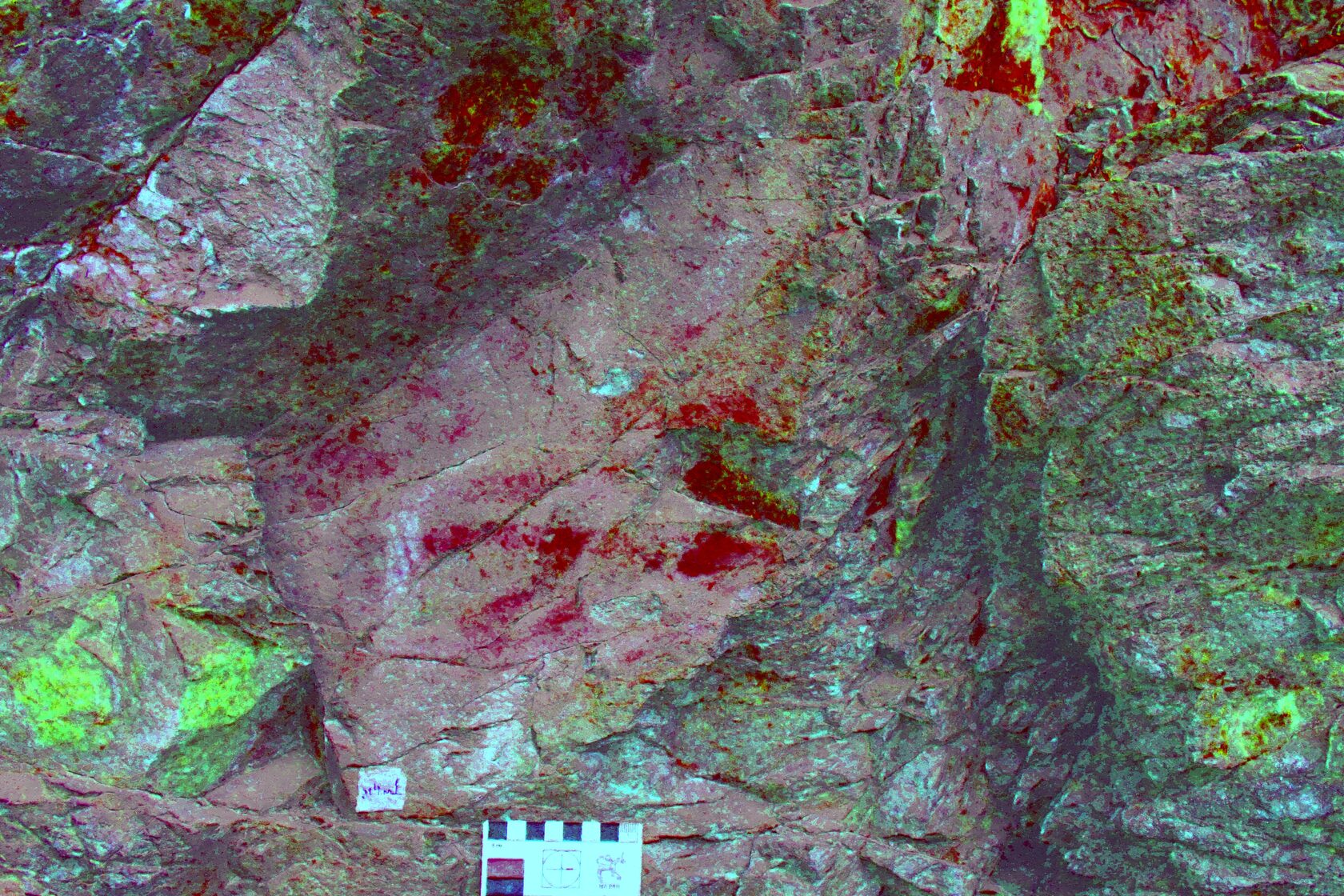

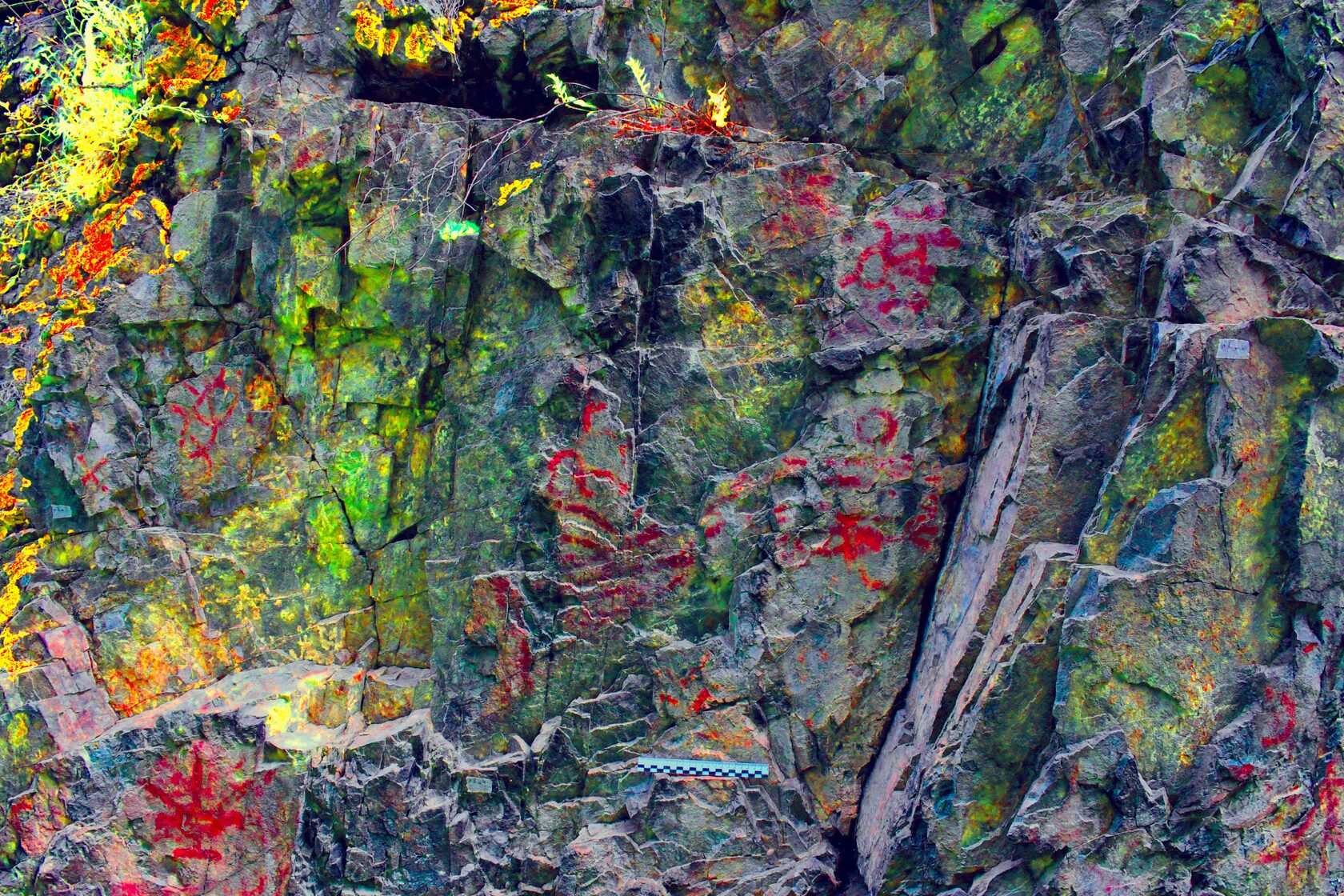

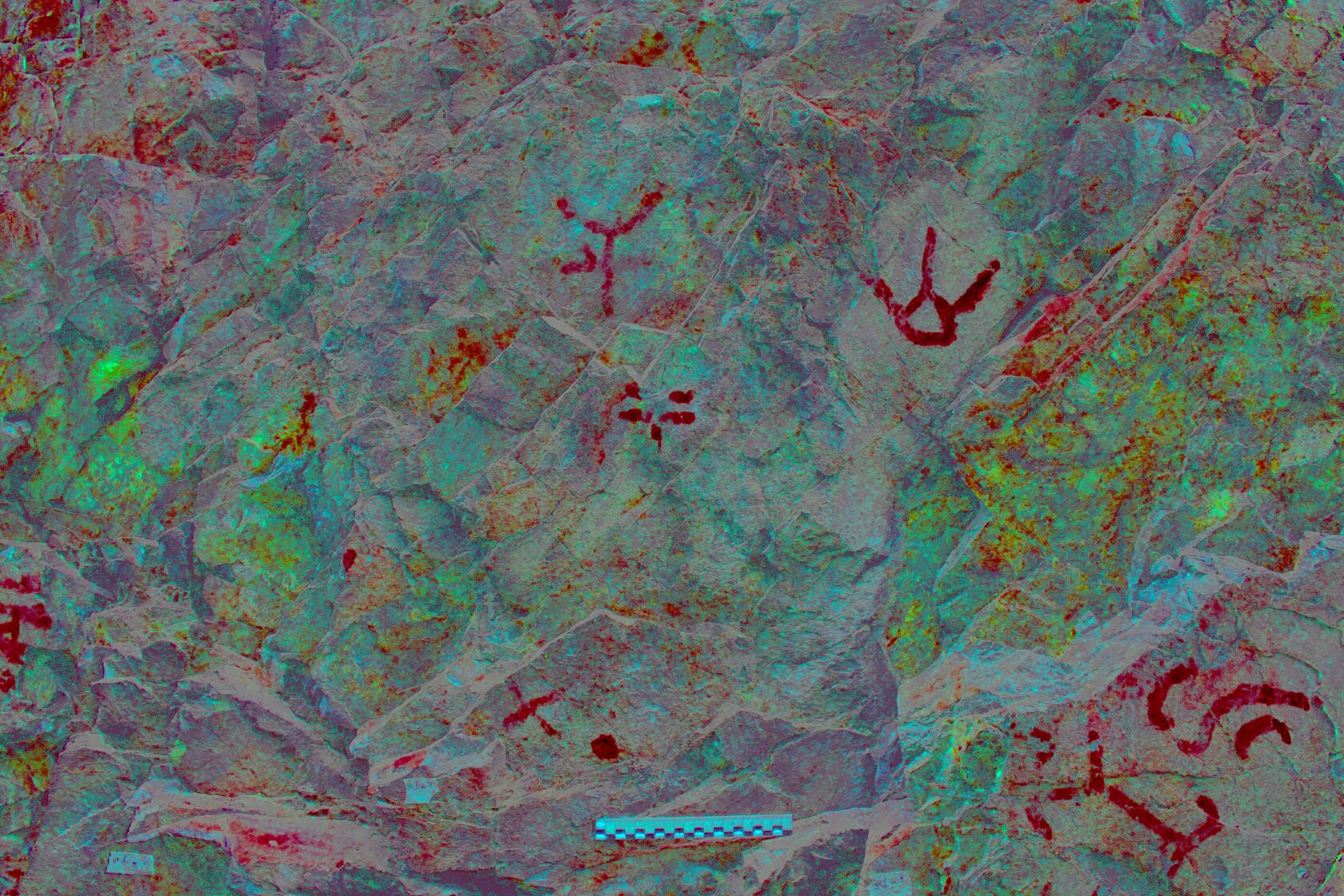

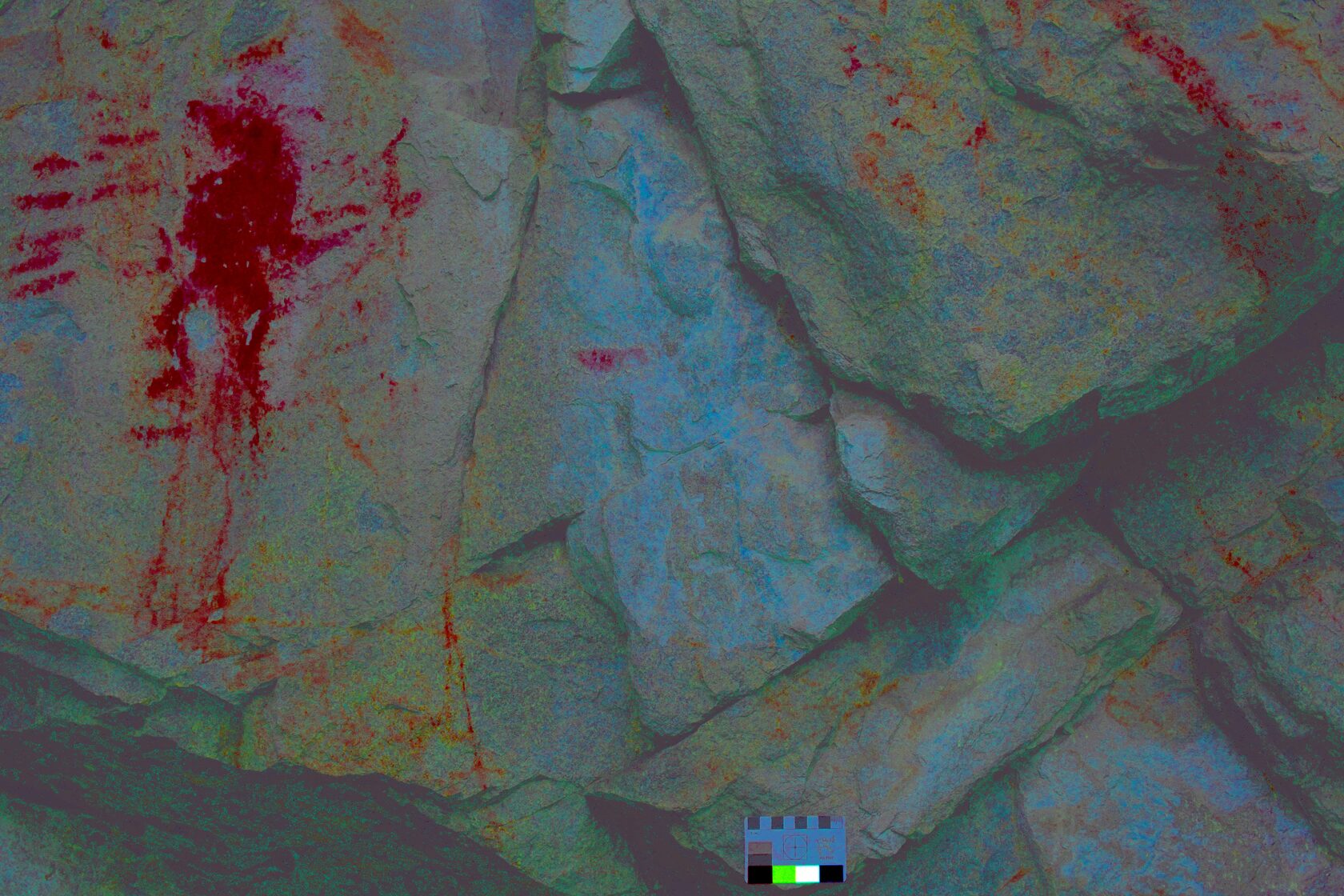

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ

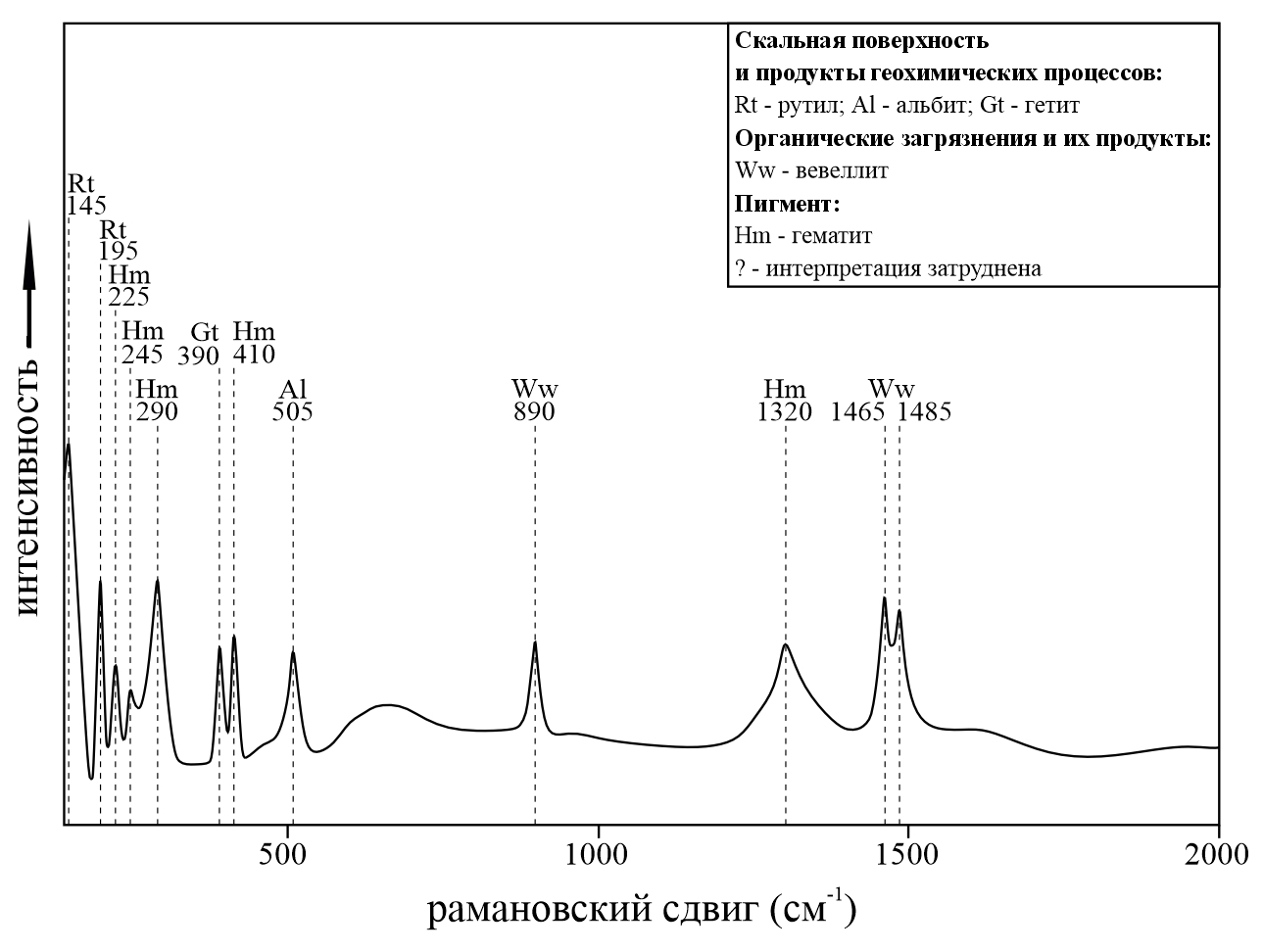

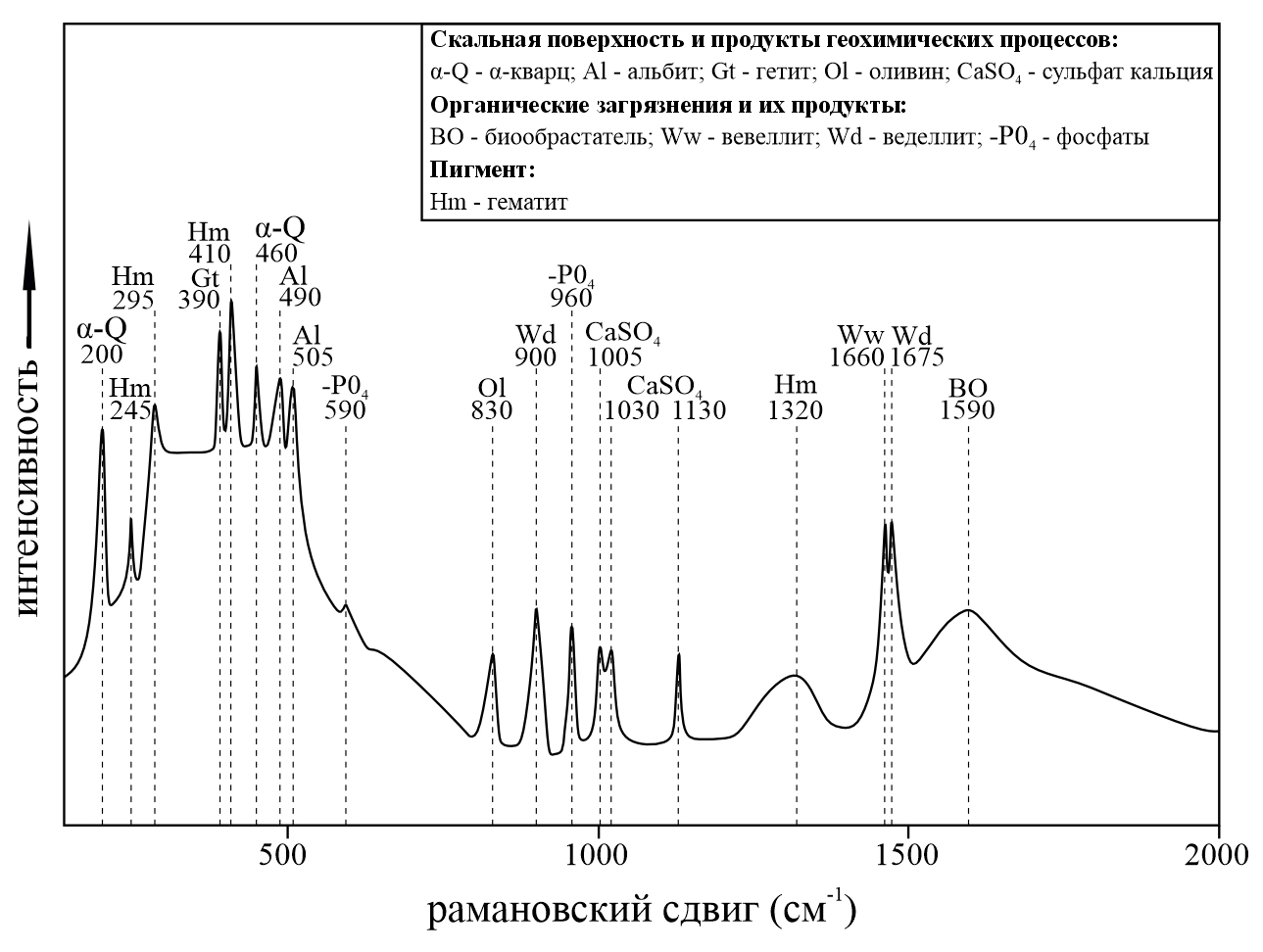

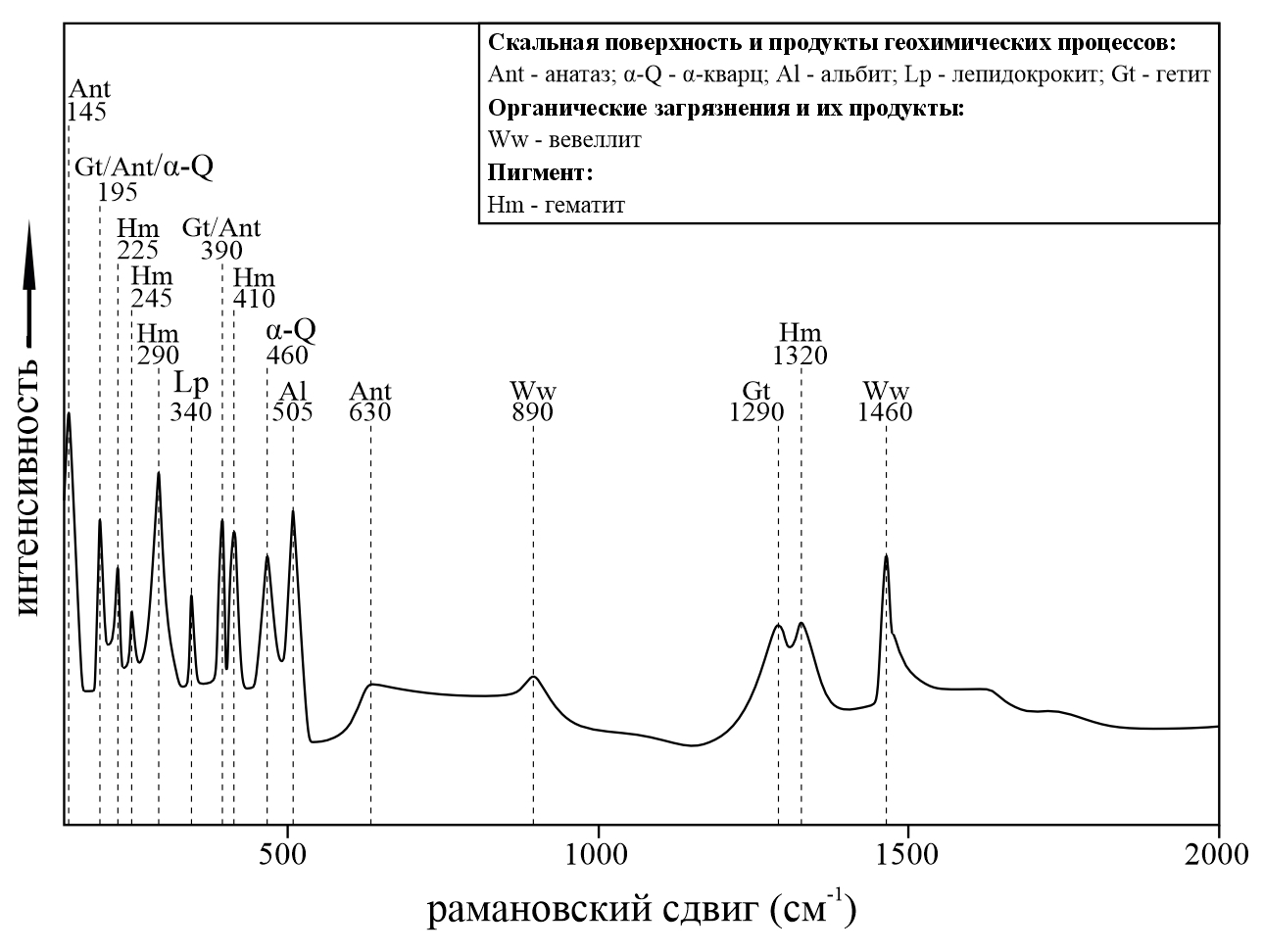

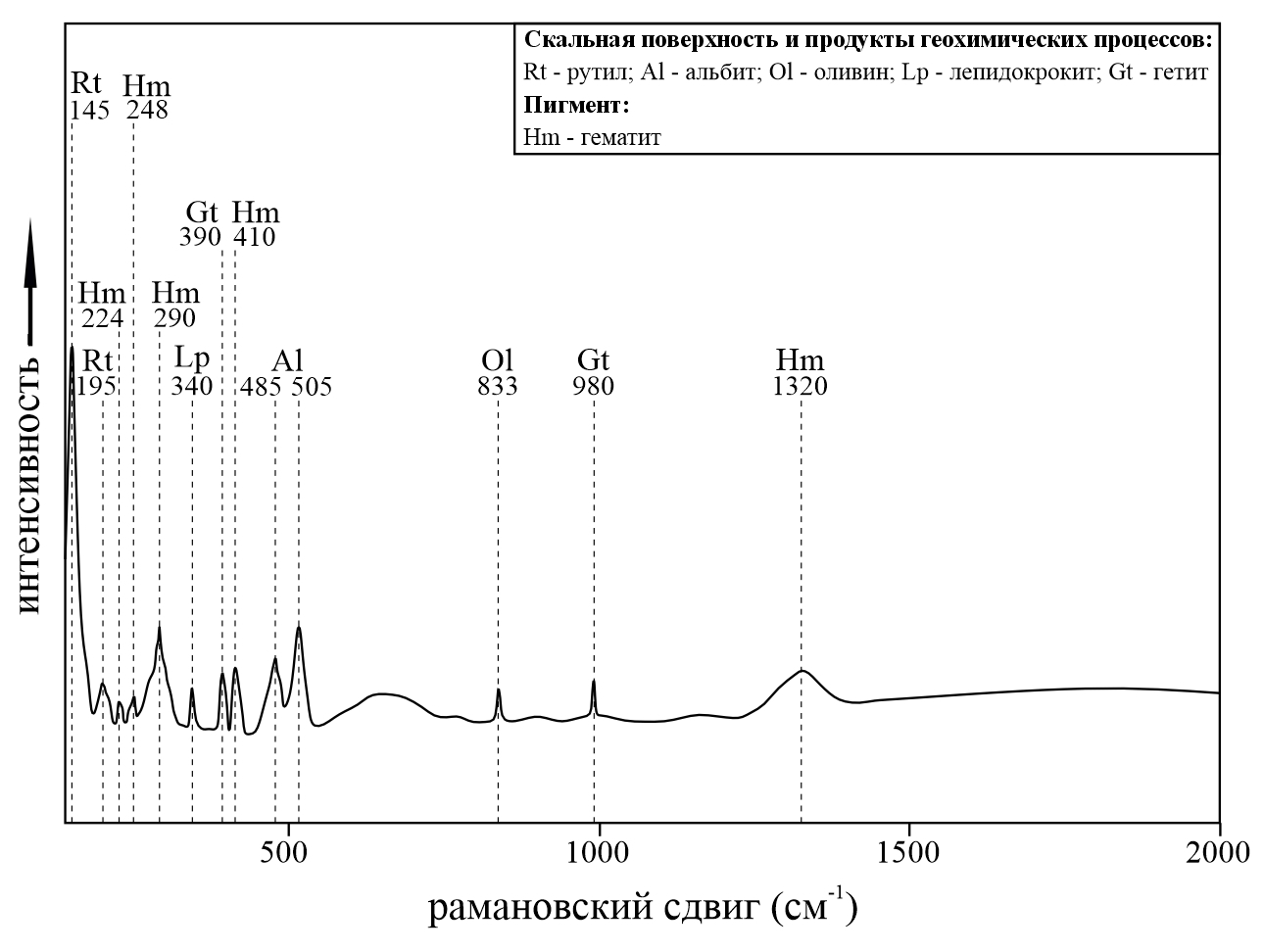

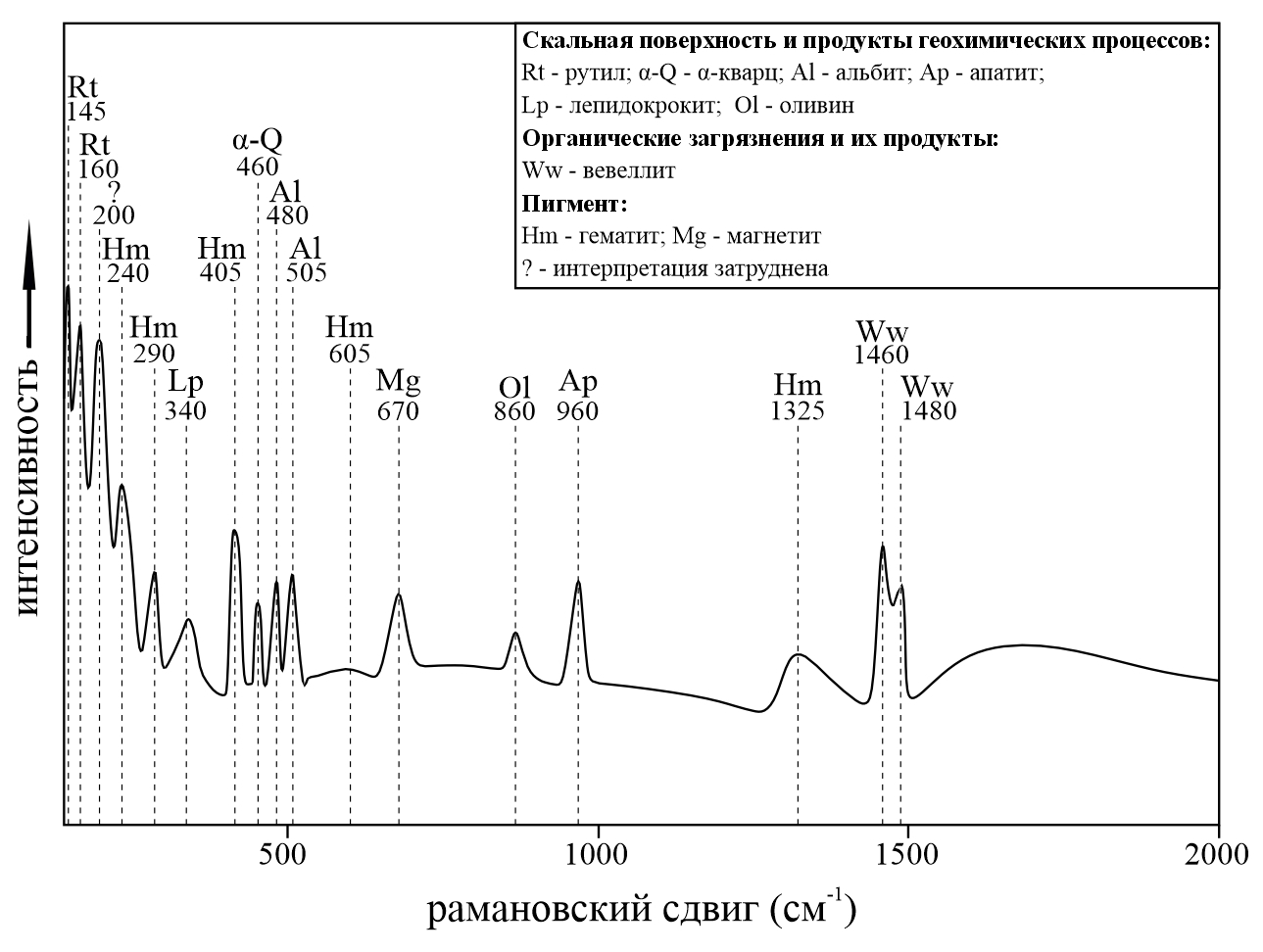

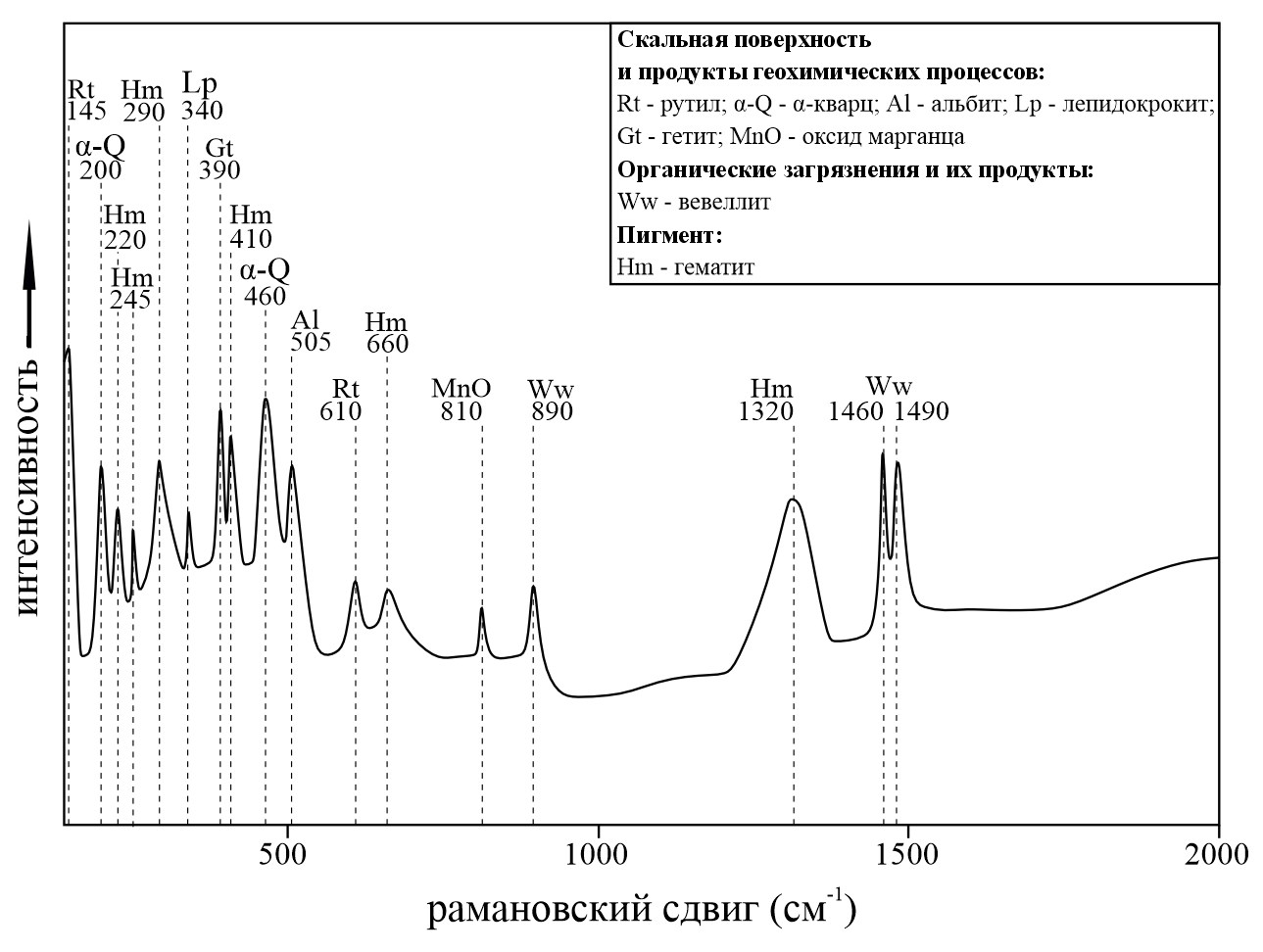

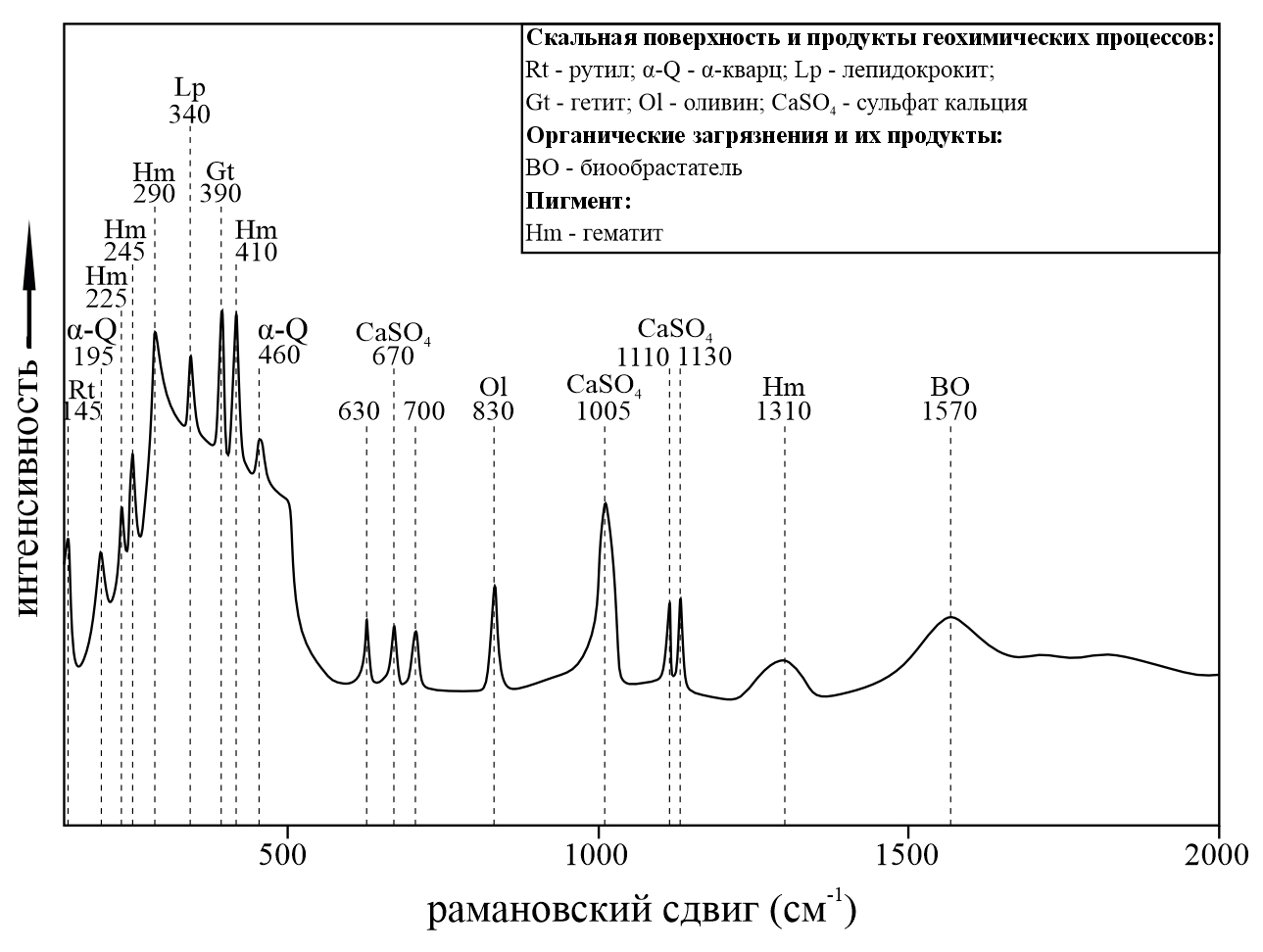

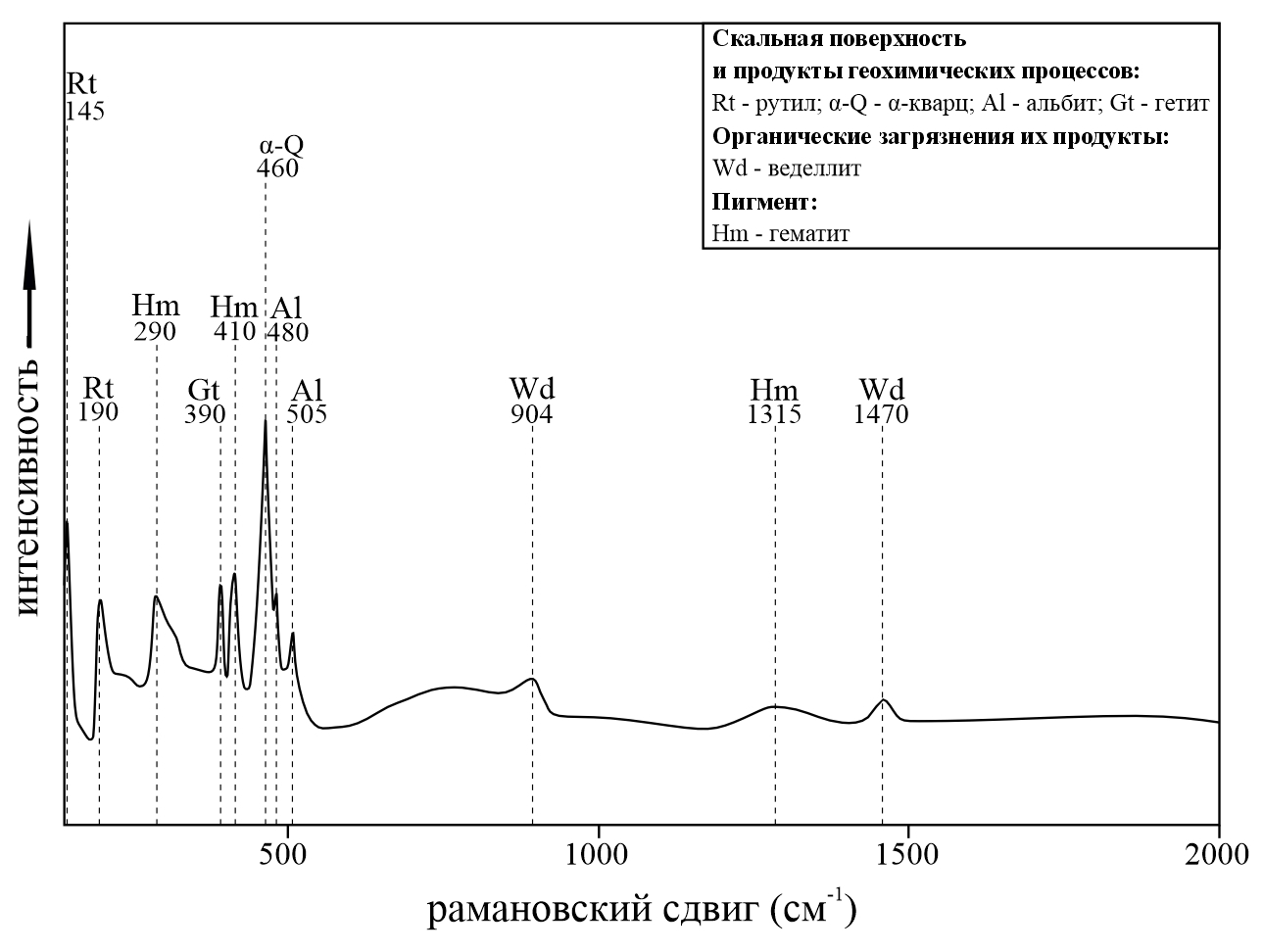

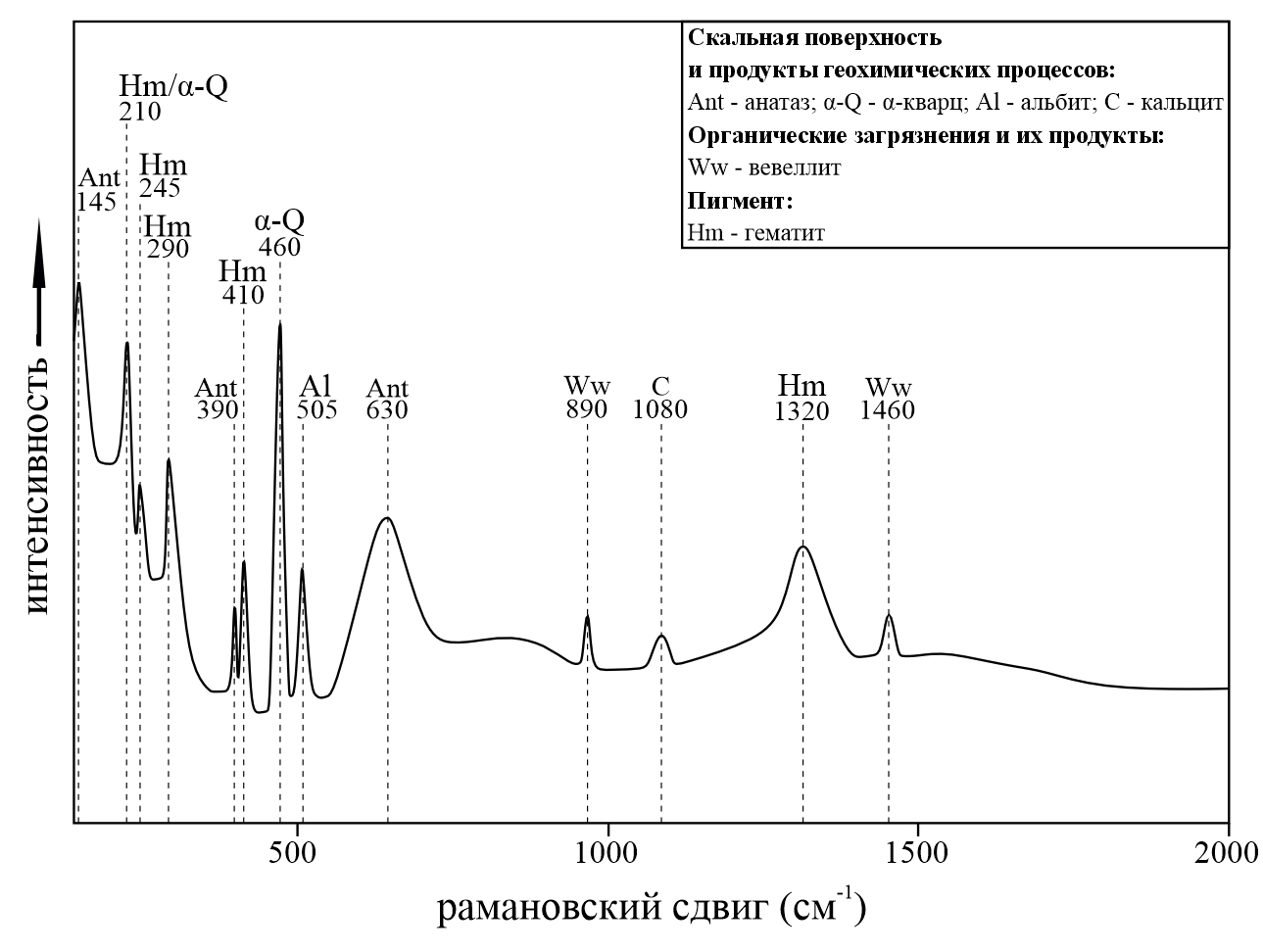

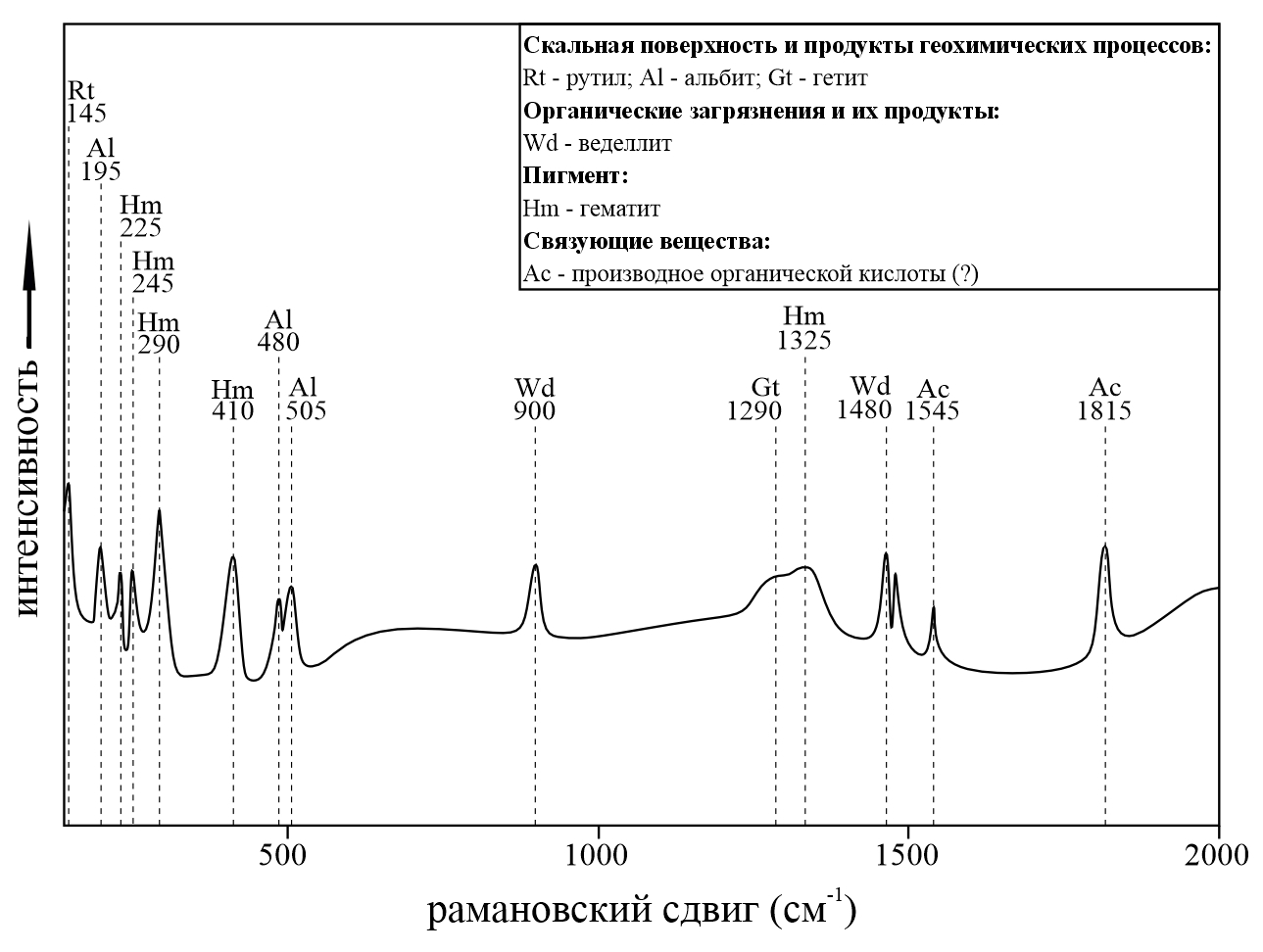

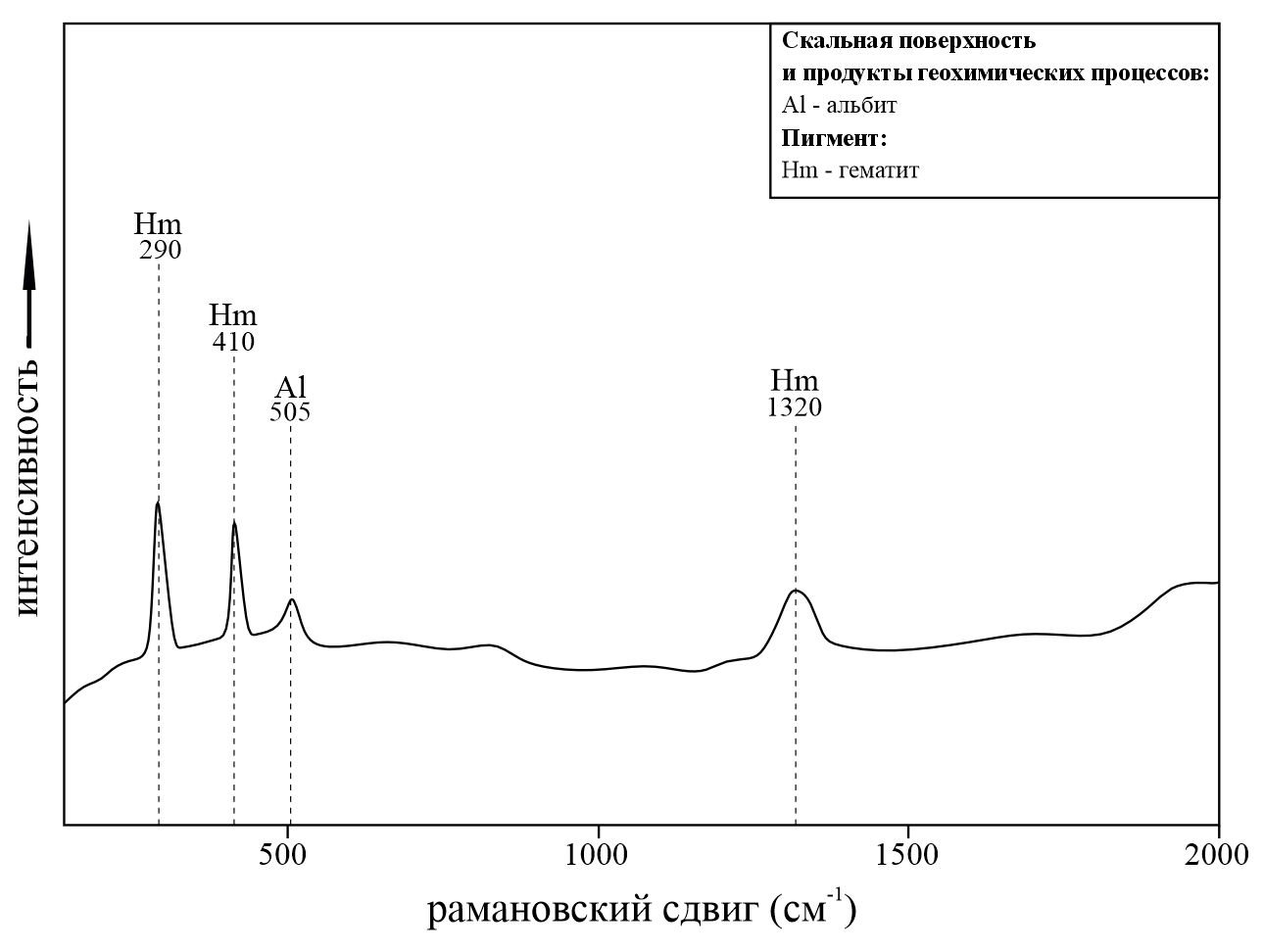

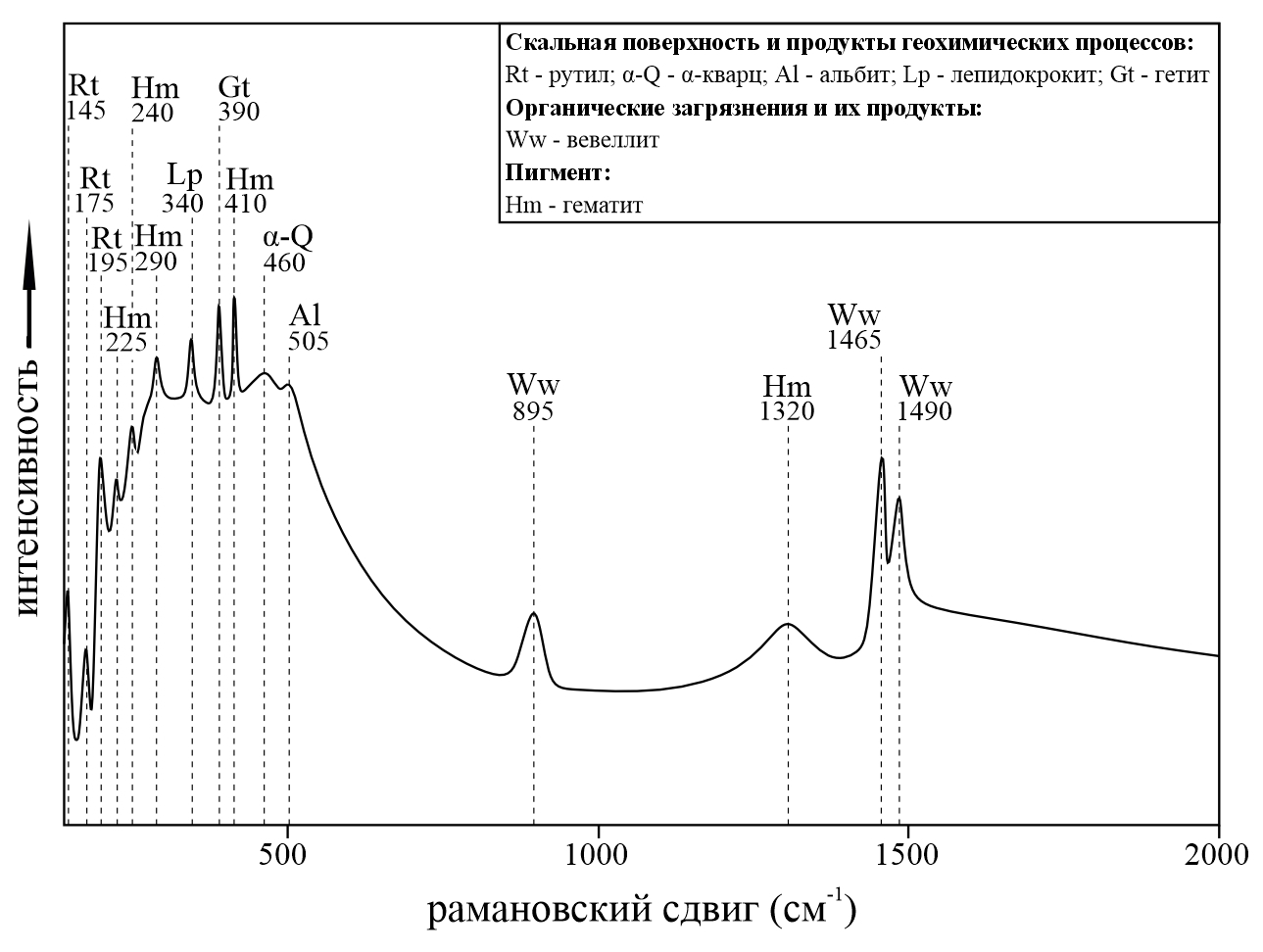

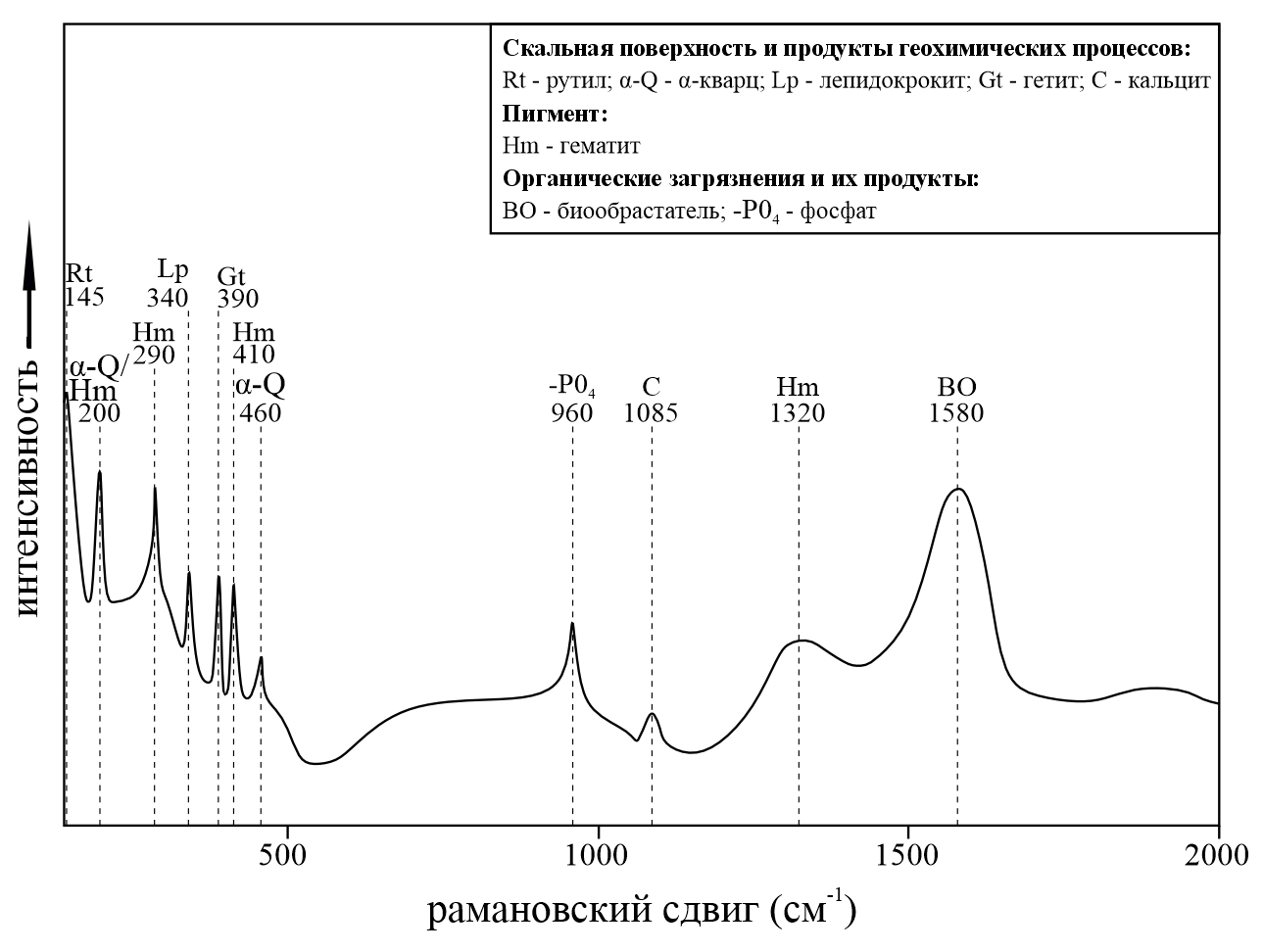

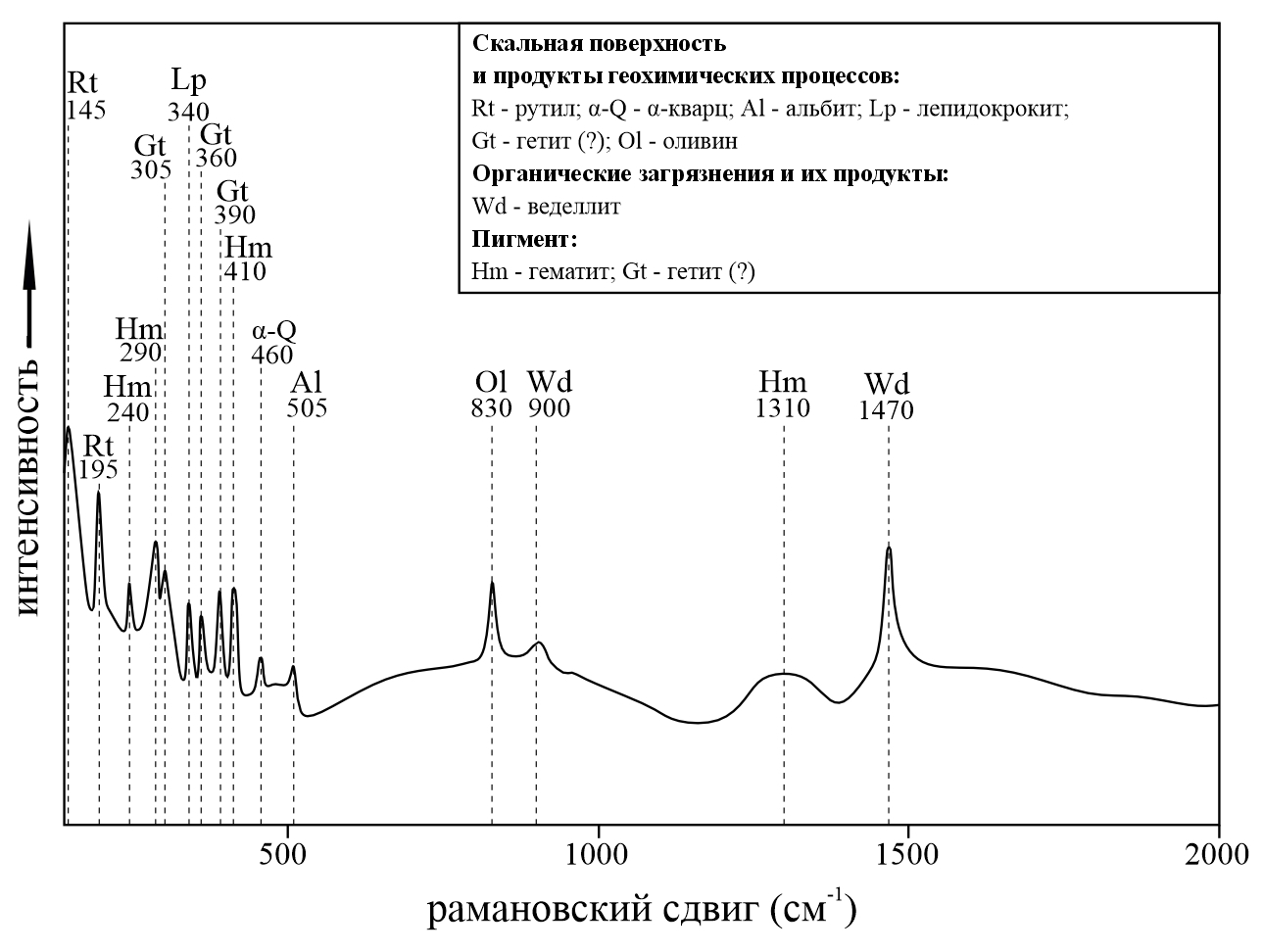

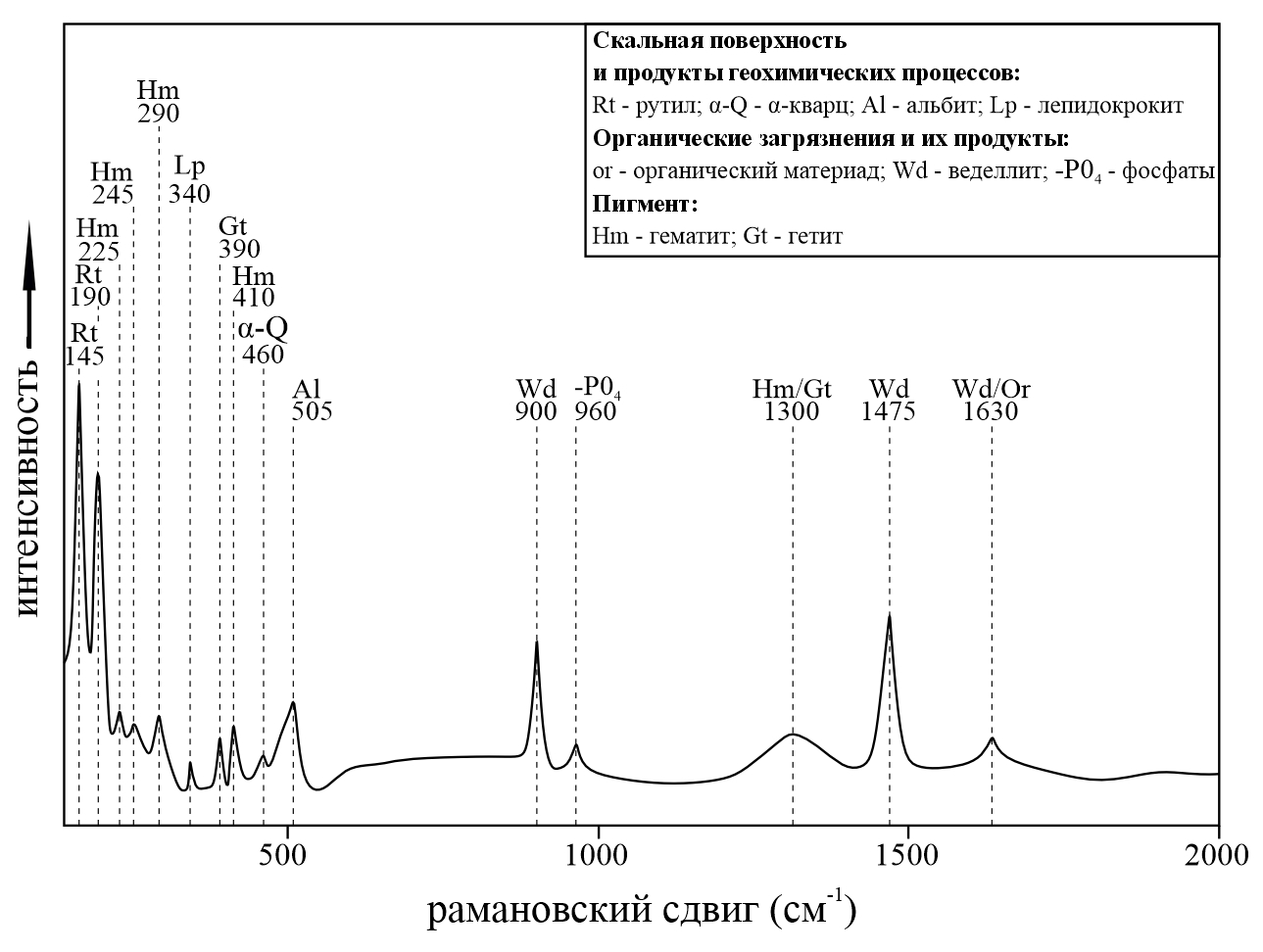

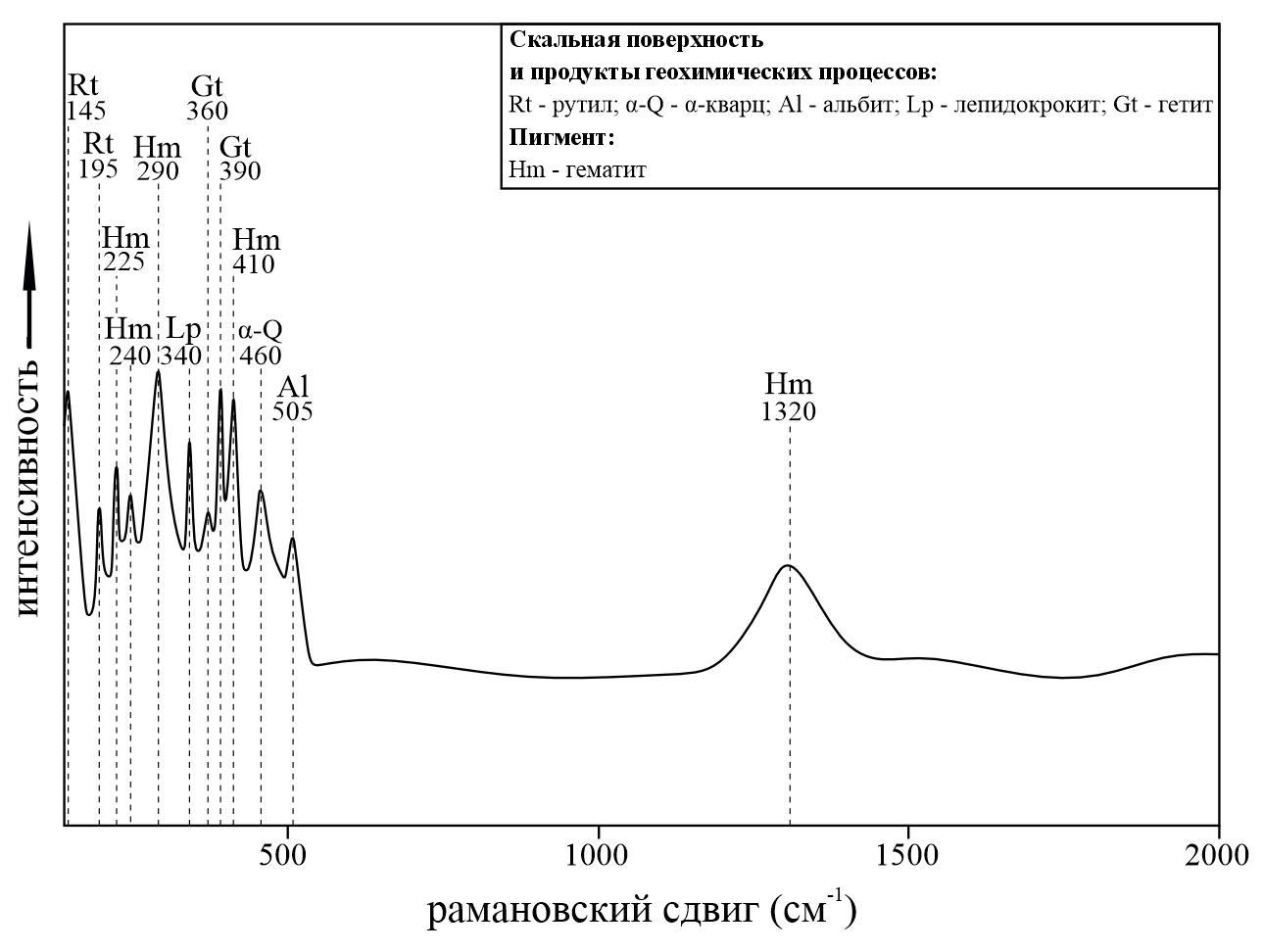

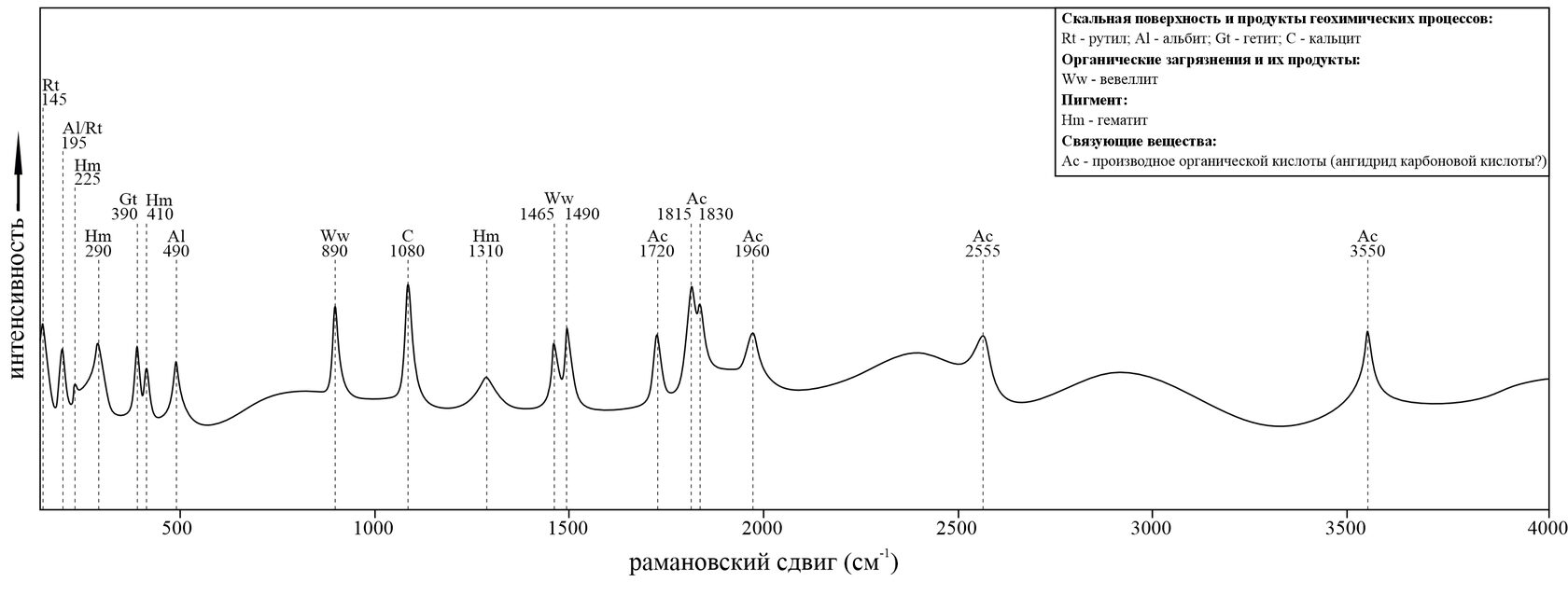

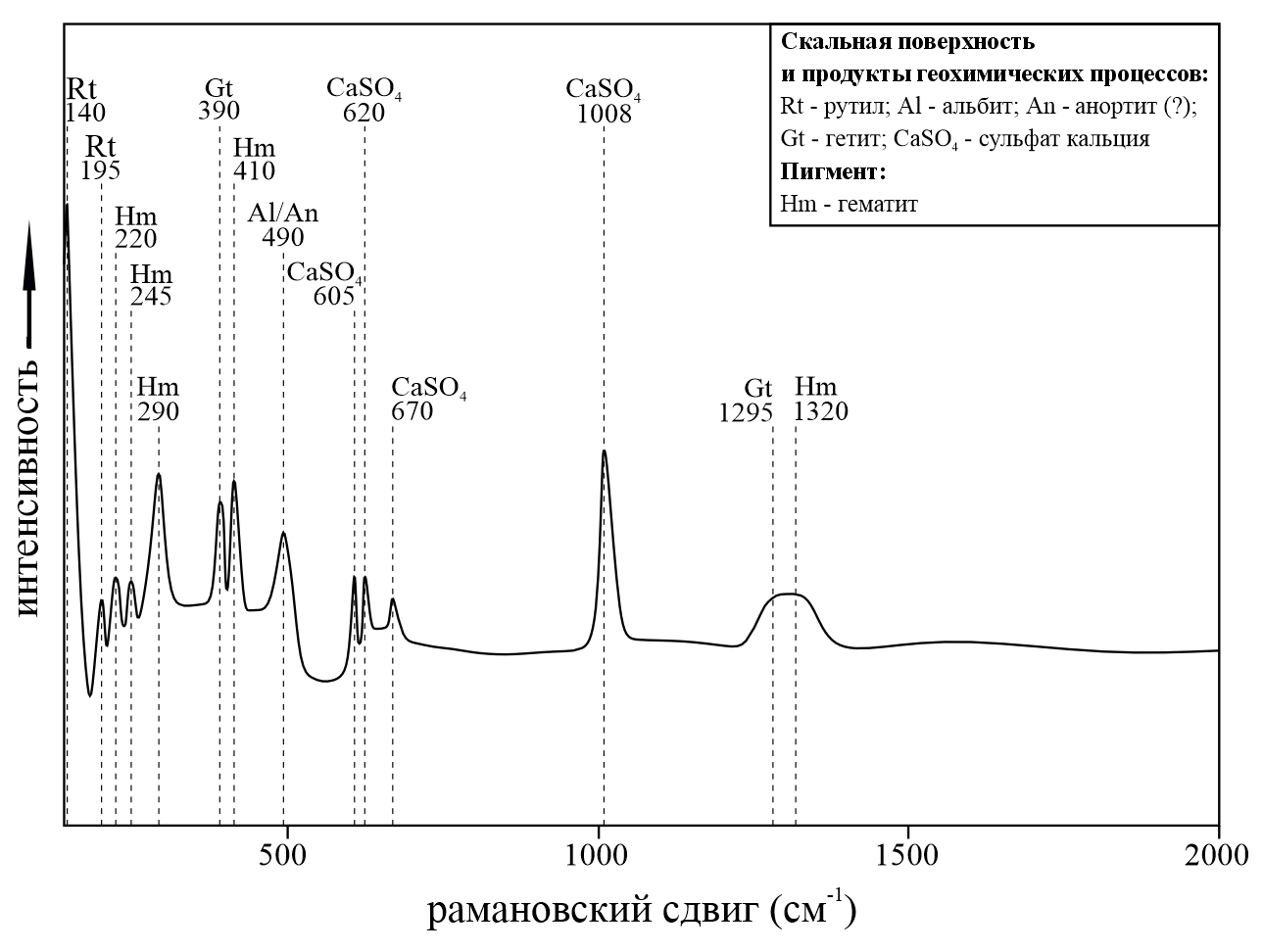

Фото 4 - рамановский спектр краски изображения 1

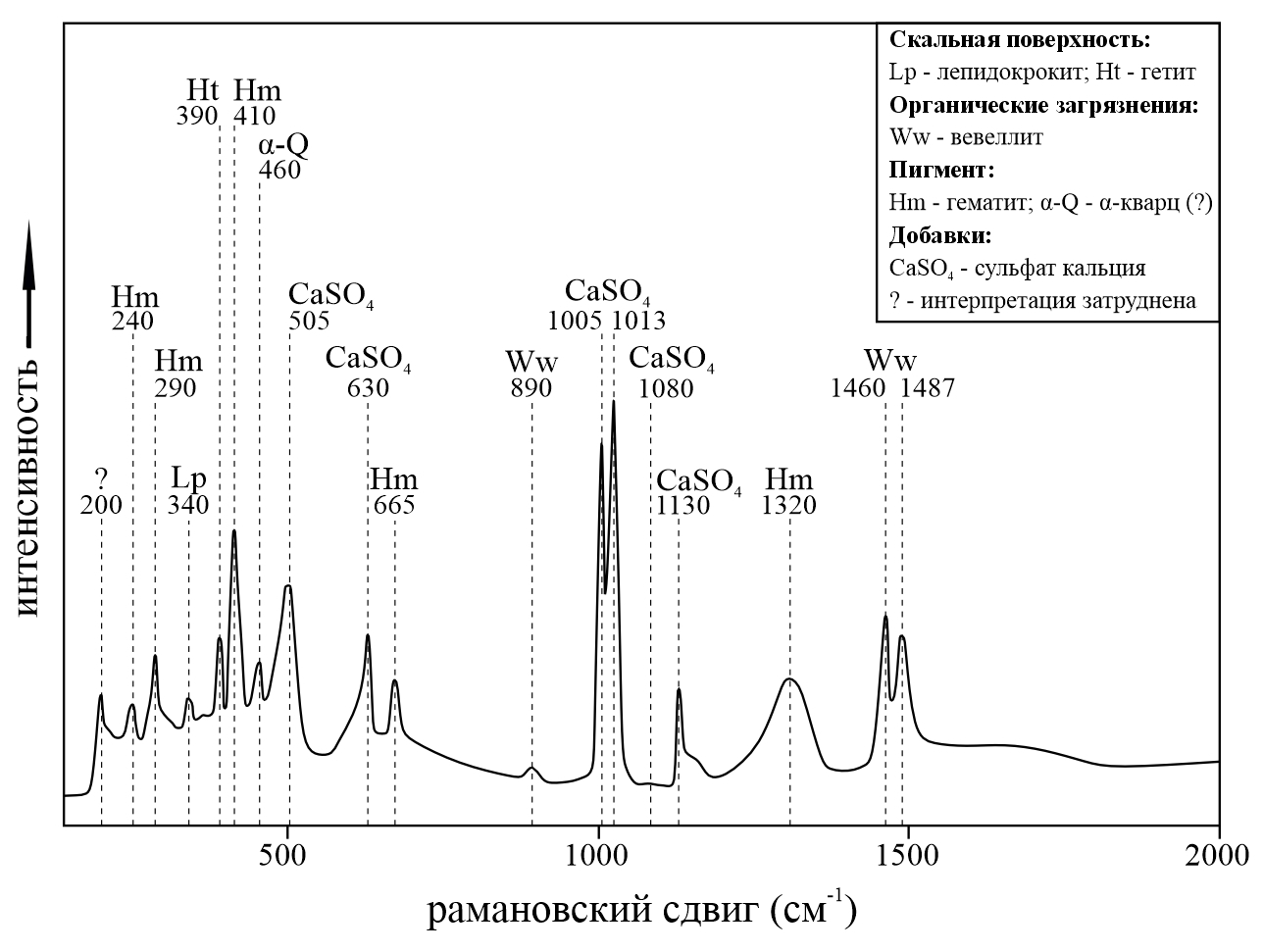

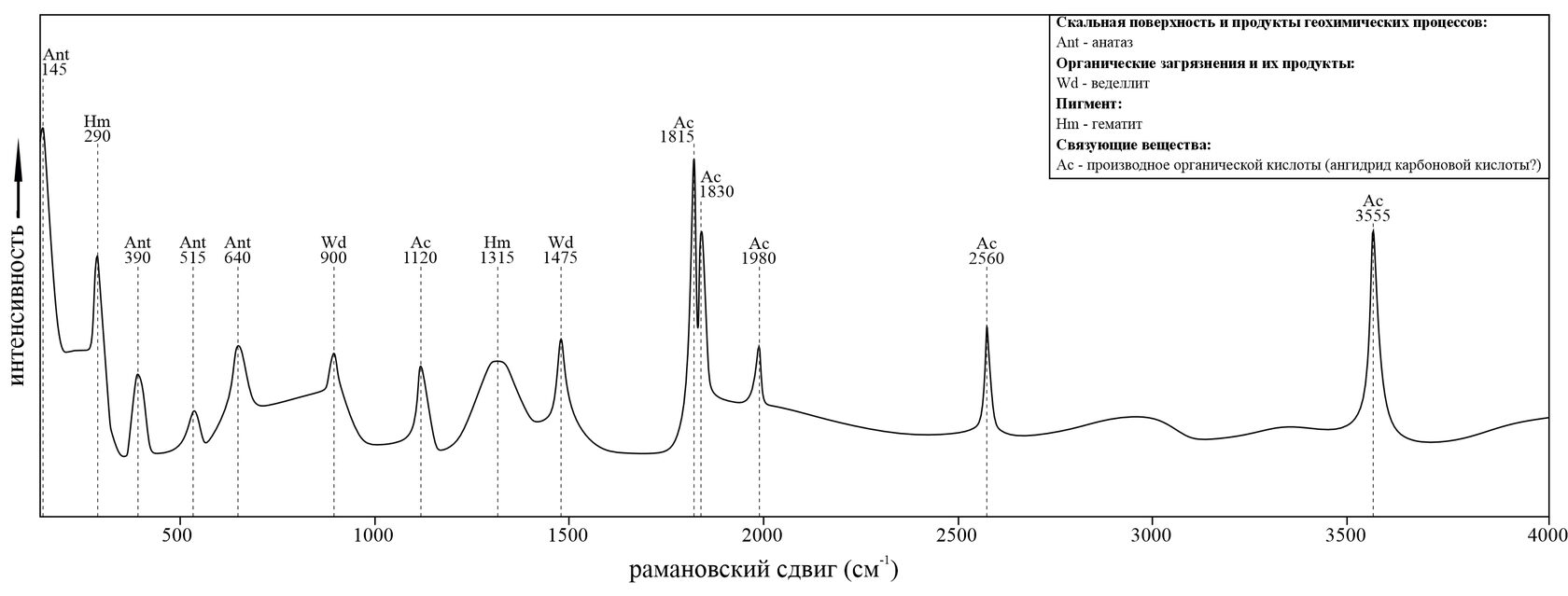

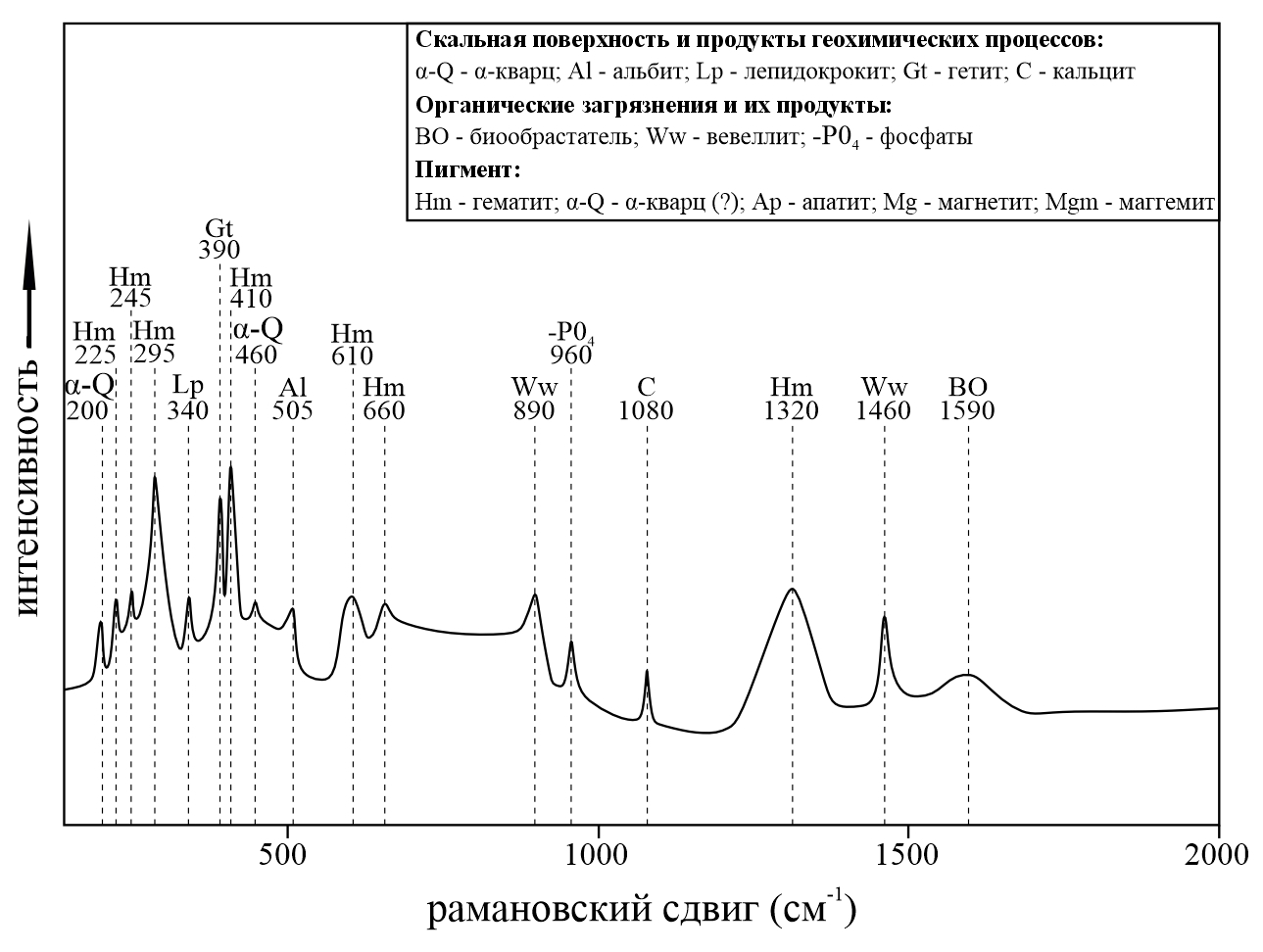

Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Она находится над уровнем земли на высоте 171 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры плоскости составляют 127*139 см. На плоскости есть трещины, в некоторых местах отслоилась скальная корка.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются овальные глаза, рот, вертикальные изогнутые линии.
Изображение 2 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – органический материал (жир ?); добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Она находится над уровнем земли на высоте 171 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры плоскости составляют 127*139 см. На плоскости есть трещины, в некоторых местах отслоилась скальная корка.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются овальные глаза, рот, вертикальные изогнутые линии.
Изображение 2 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – органический материал (жир ?); добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №2
р.
р.

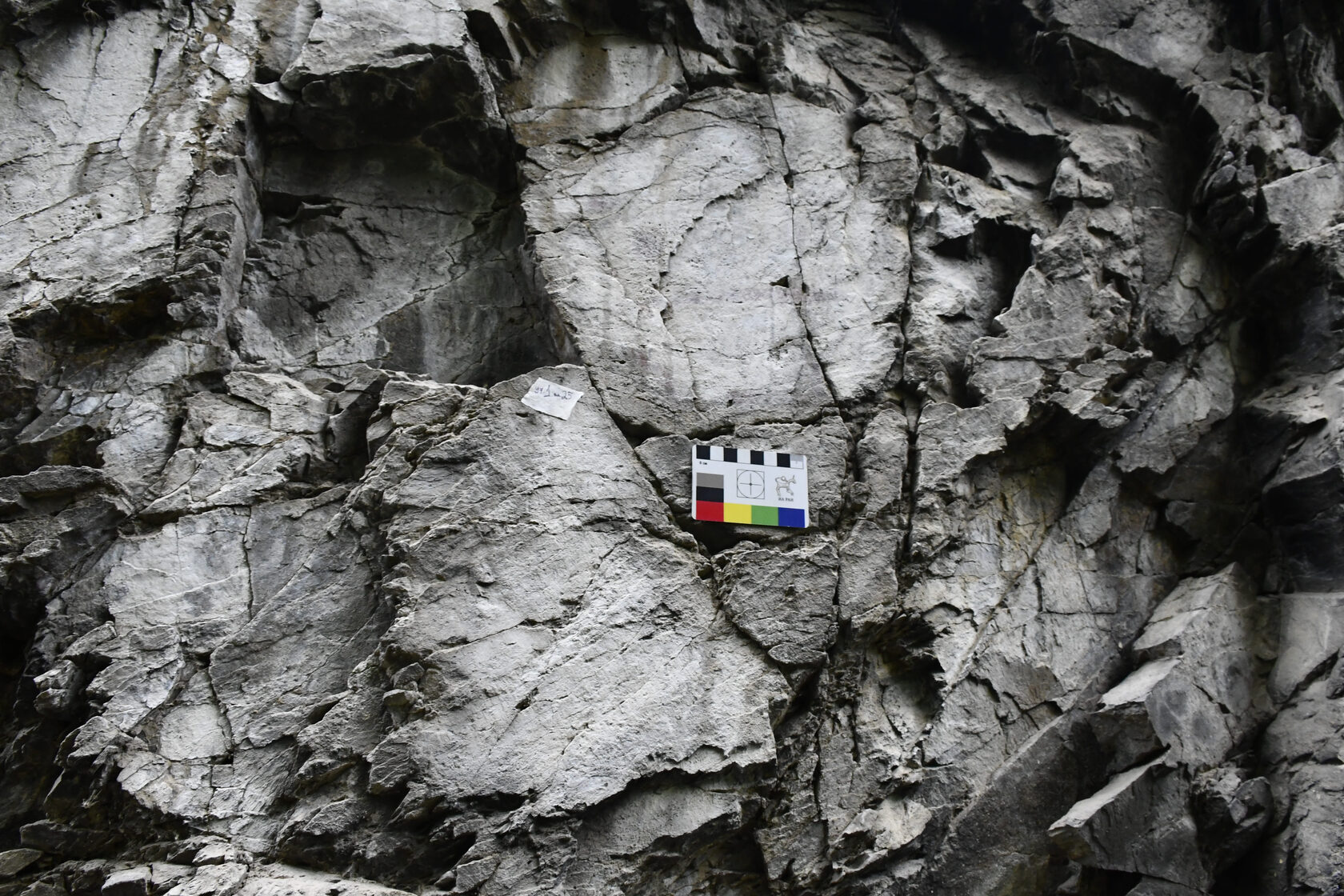

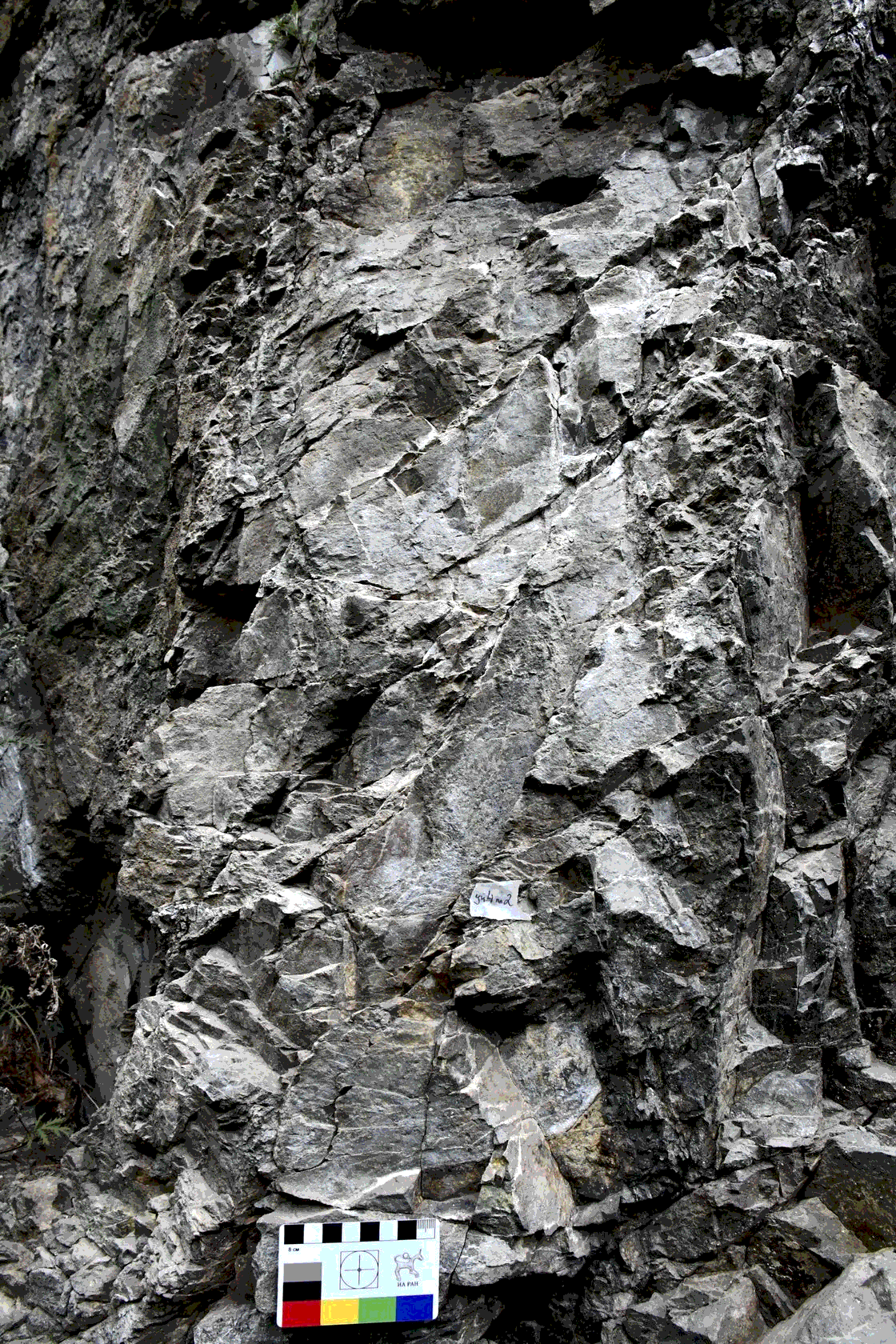

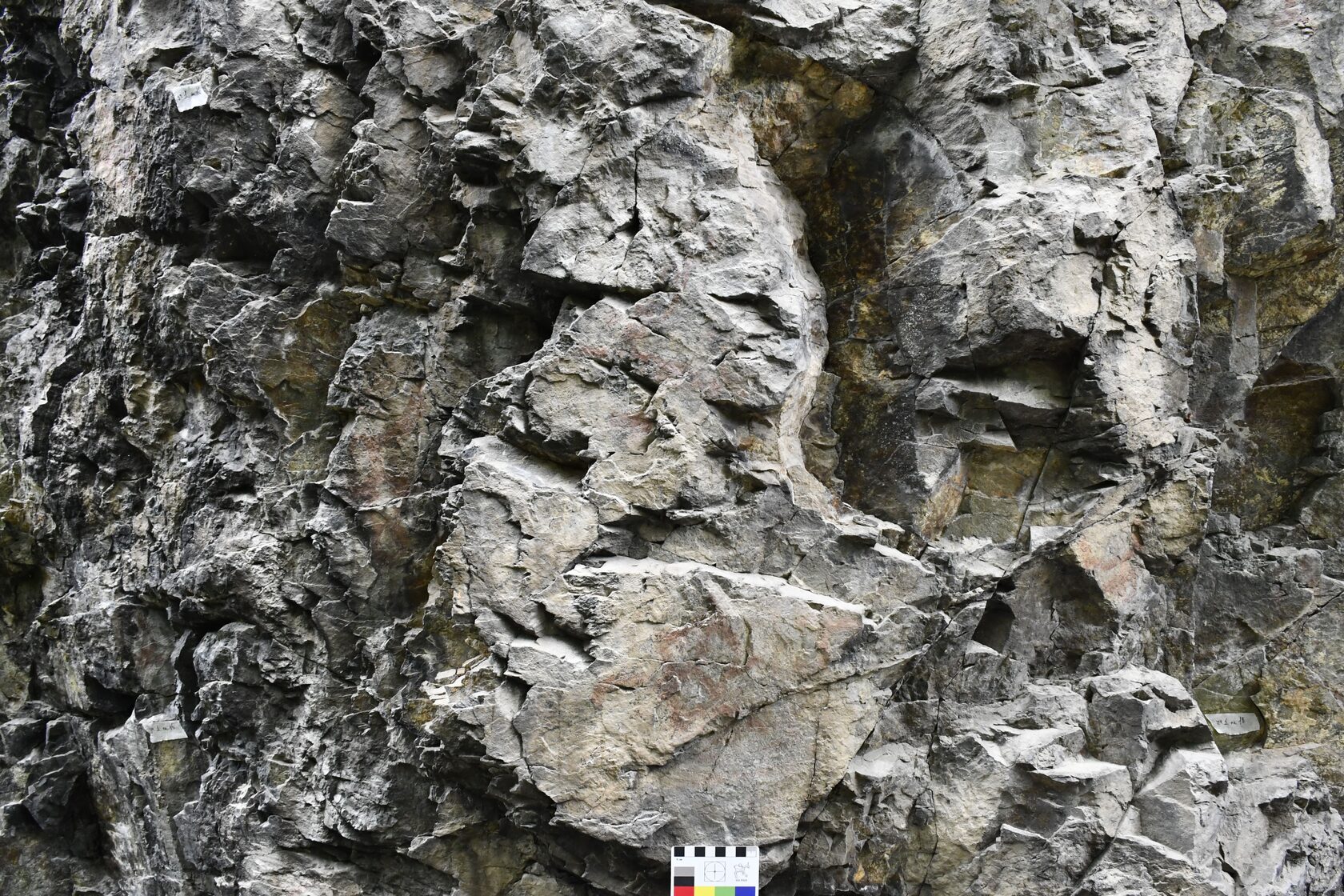

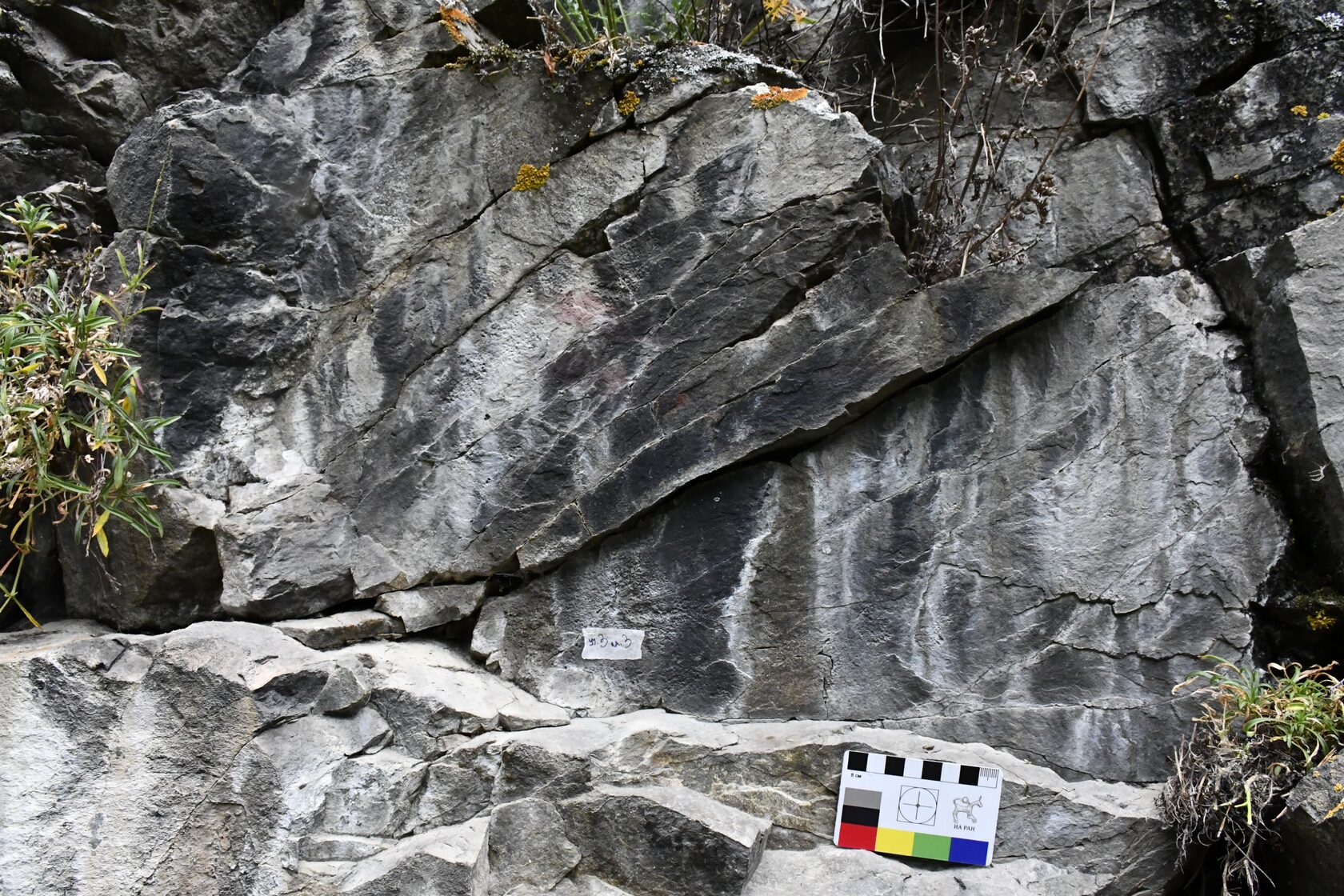

Фото 1 - фото плоскости в естественном освещении

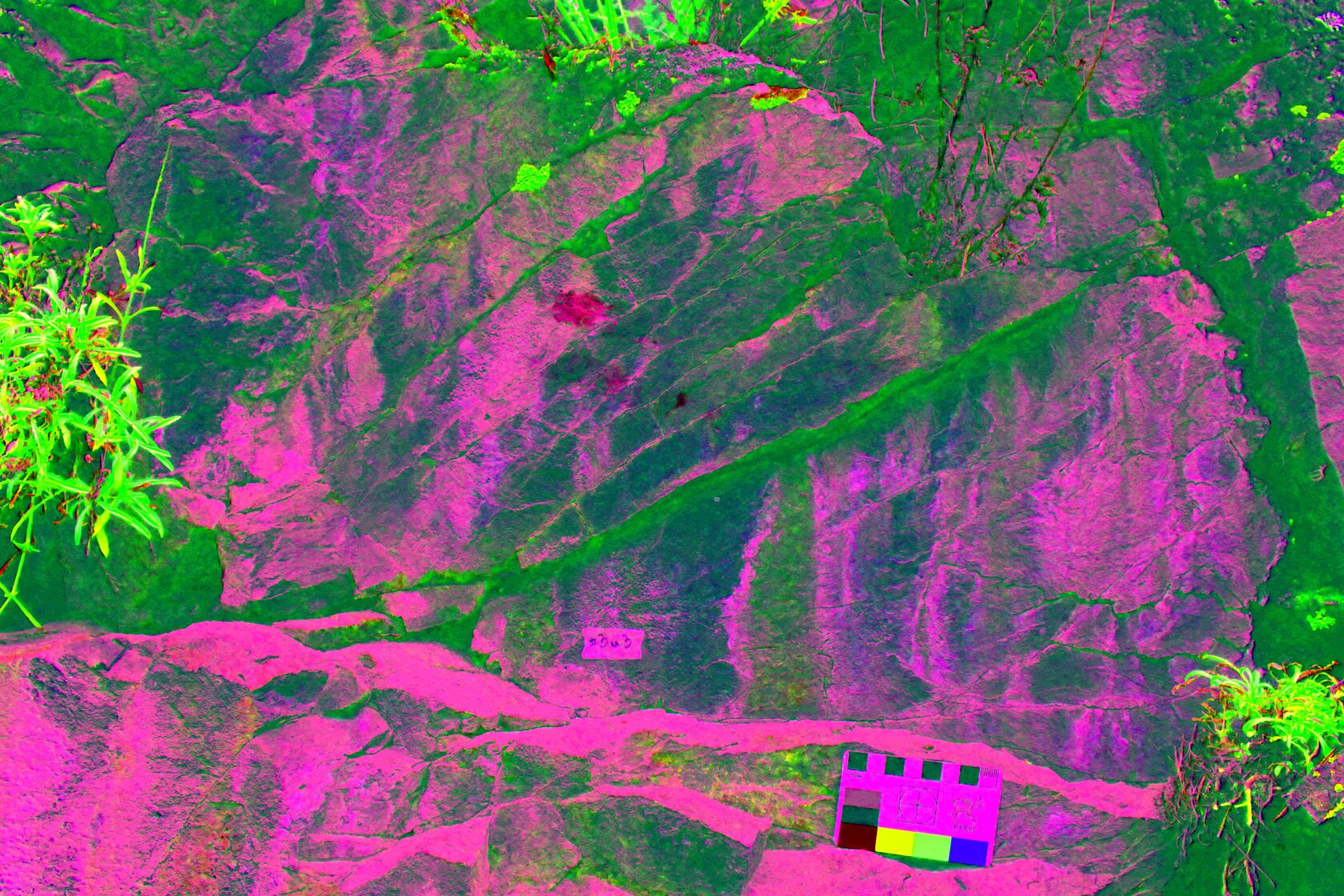

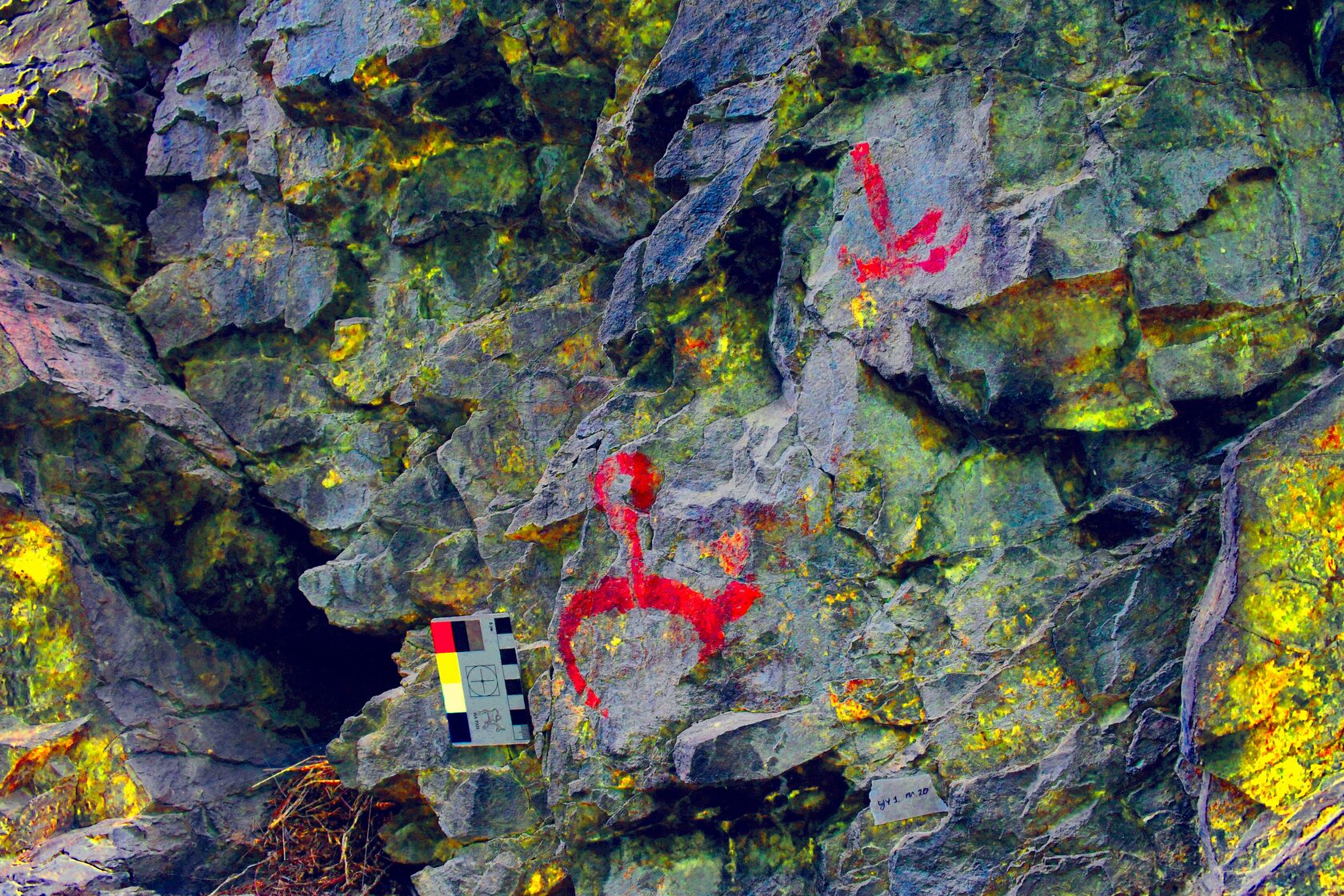

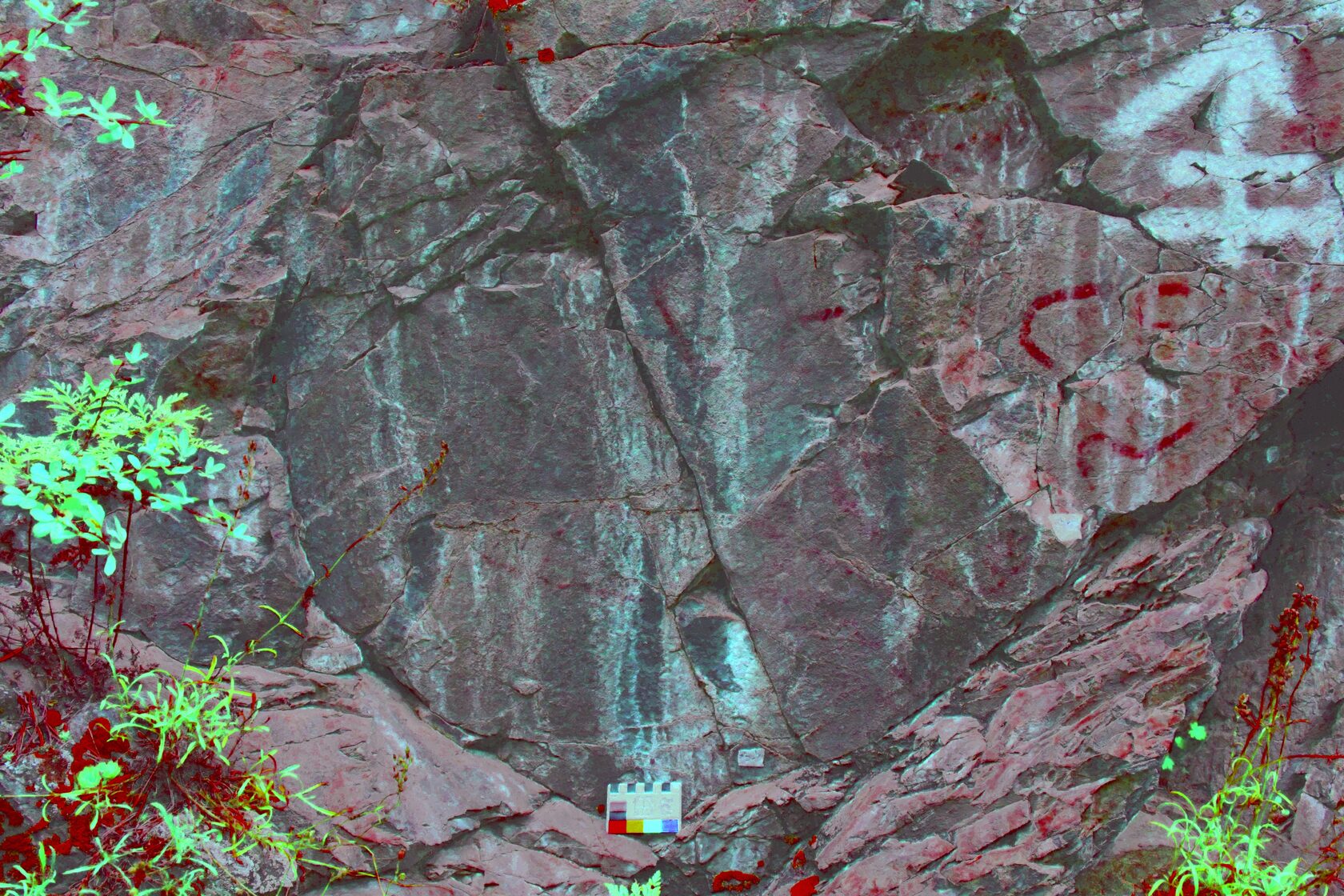

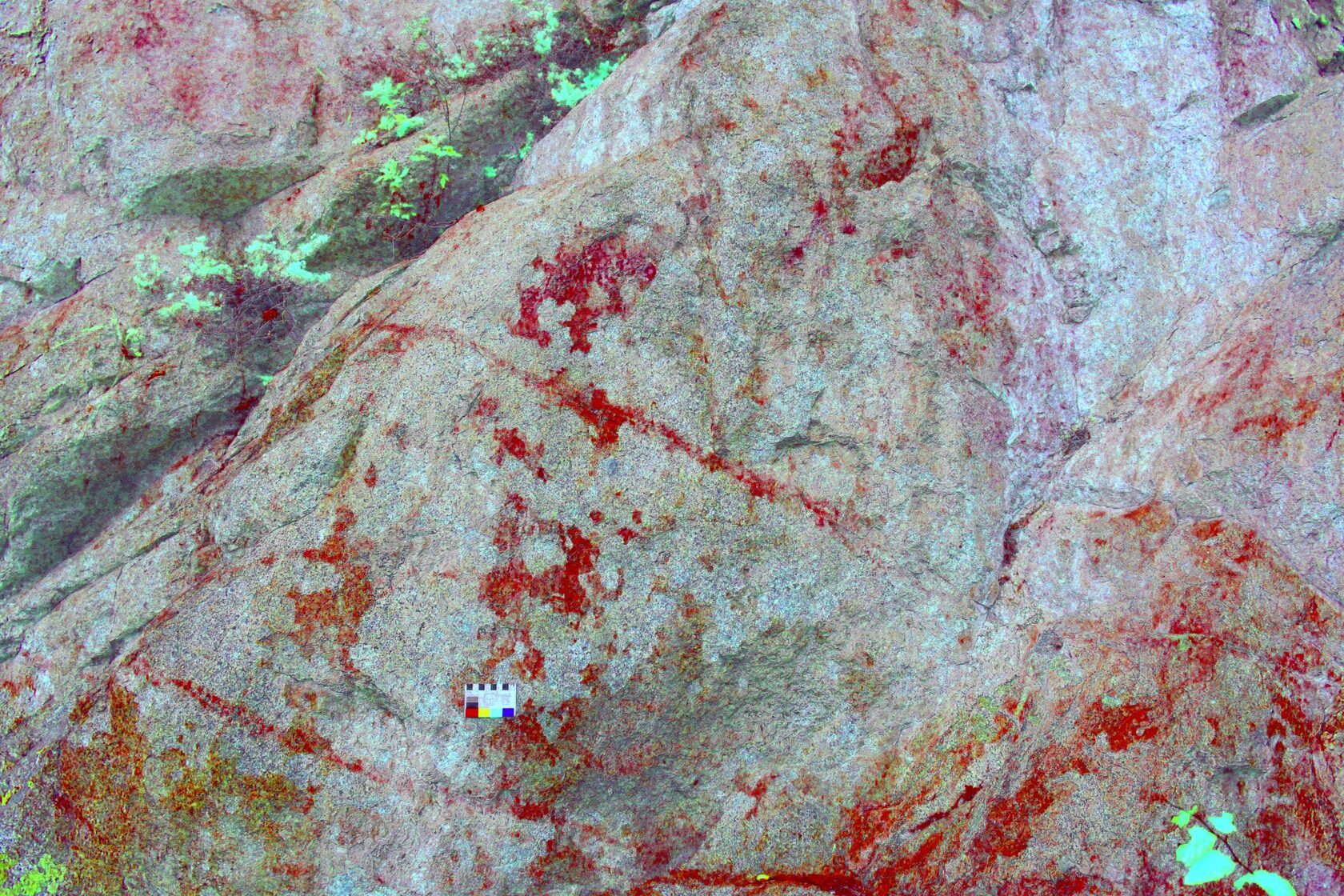

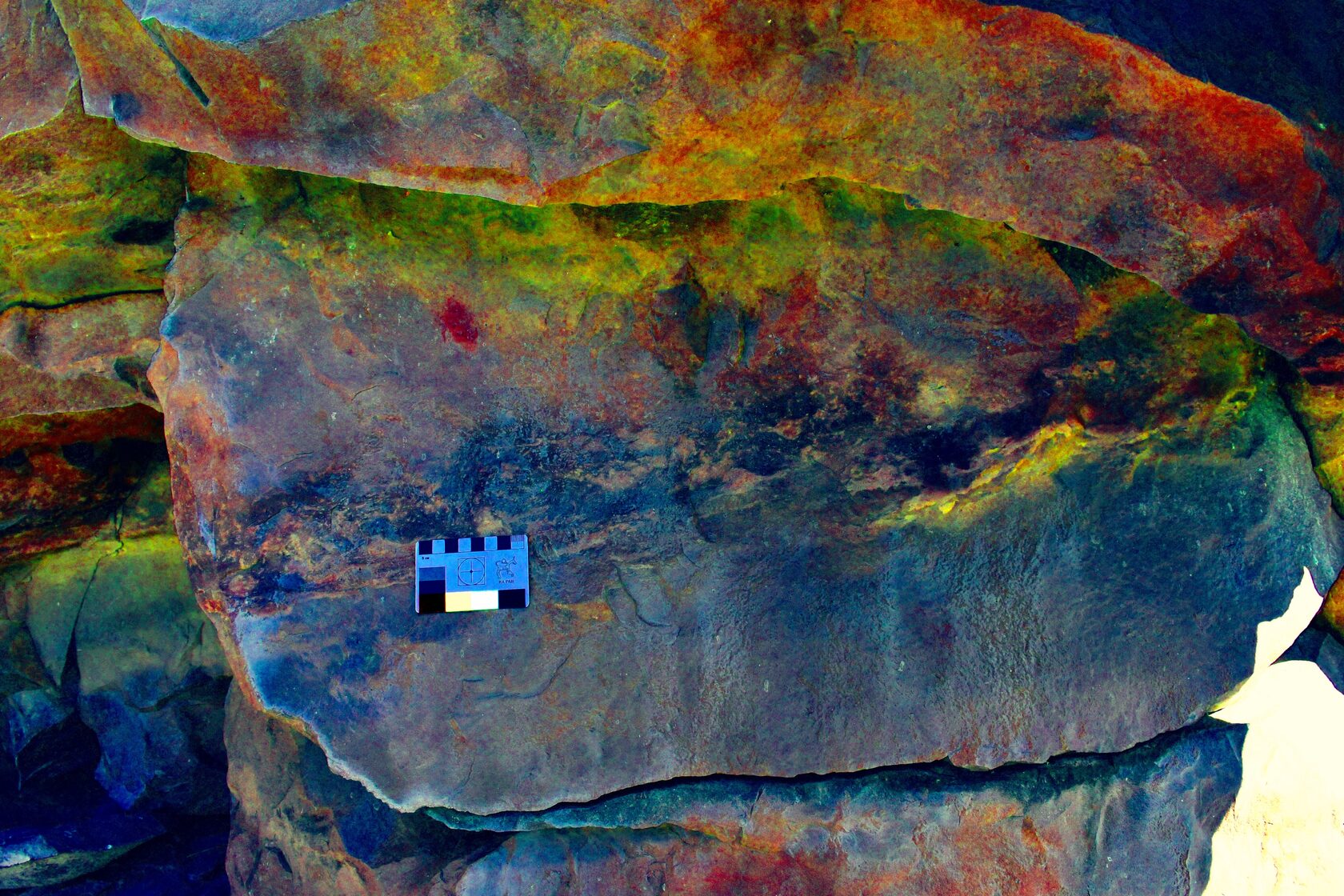

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Снизу к ней примыкает плоскость №1. Плоскость находится вплотную к скальной площадке, имеет подтреугольную форму, вытянута по вертикали. Размеры составляют 177*138 см. По верхней части плоскости проходит несколько крупных трещин. Плоскость почти полностью покрыта кальцитовым налётом.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (сверху в левой части плоскости) – изображения оленя.
Изображение 2 (сверху в правой части плоскости) – контурное изображение оленя.
Изображение 3 (справа в верхней части плоскости) – контурное изображение оленя.
Изображение 4 (справа в верхней части плоскости) – неидентифицированные остатки зооморфного крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – органический материал (жир ?); добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Снизу к ней примыкает плоскость №1. Плоскость находится вплотную к скальной площадке, имеет подтреугольную форму, вытянута по вертикали. Размеры составляют 177*138 см. По верхней части плоскости проходит несколько крупных трещин. Плоскость почти полностью покрыта кальцитовым налётом.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (сверху в левой части плоскости) – изображения оленя.
Изображение 2 (сверху в правой части плоскости) – контурное изображение оленя.
Изображение 3 (справа в верхней части плоскости) – контурное изображение оленя.
Изображение 4 (справа в верхней части плоскости) – неидентифицированные остатки зооморфного крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – органический материал (жир ?); добавки – нет.
Плоскость №4
р.
р.
Фото 1 - фото плоскости в естественном освещении

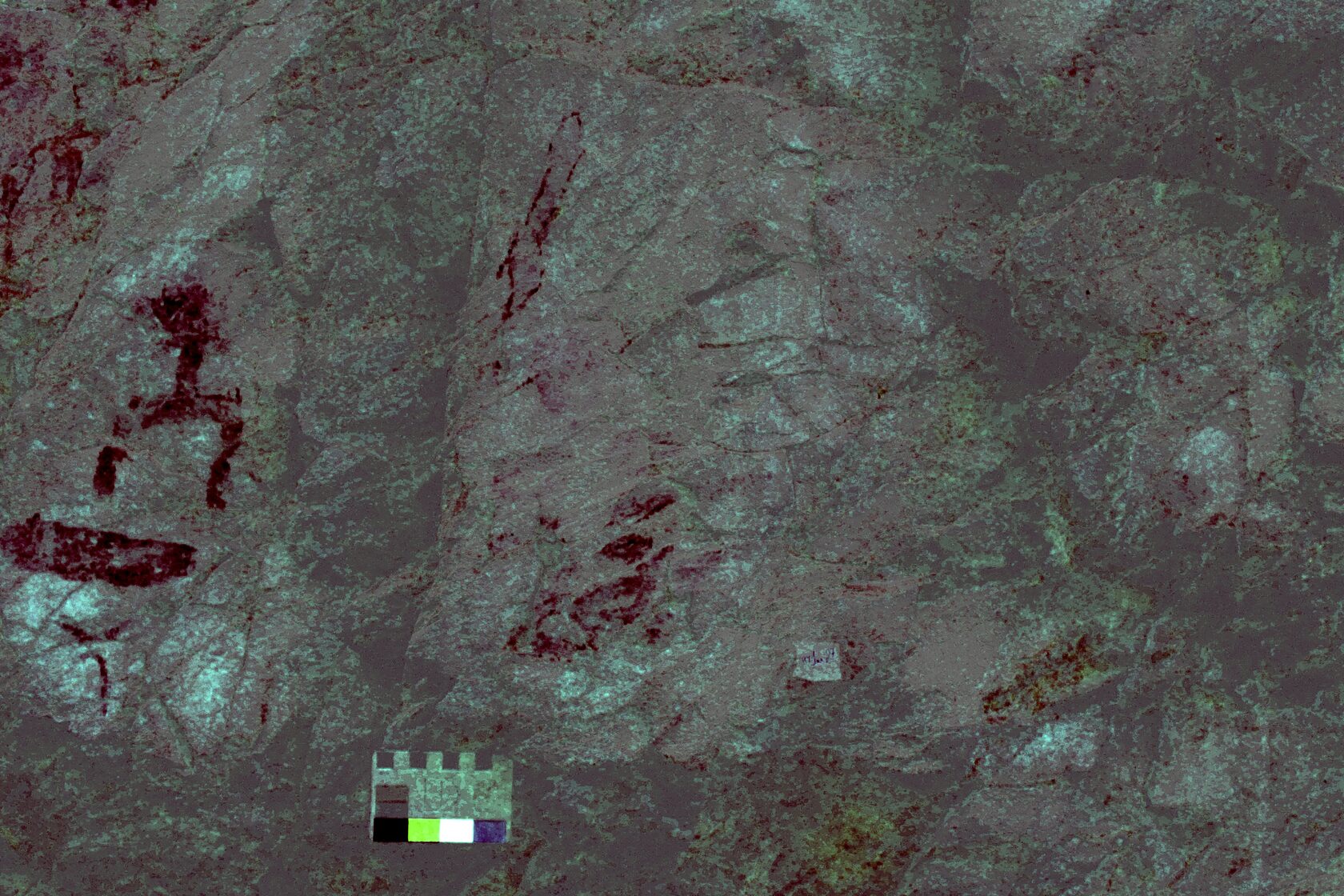

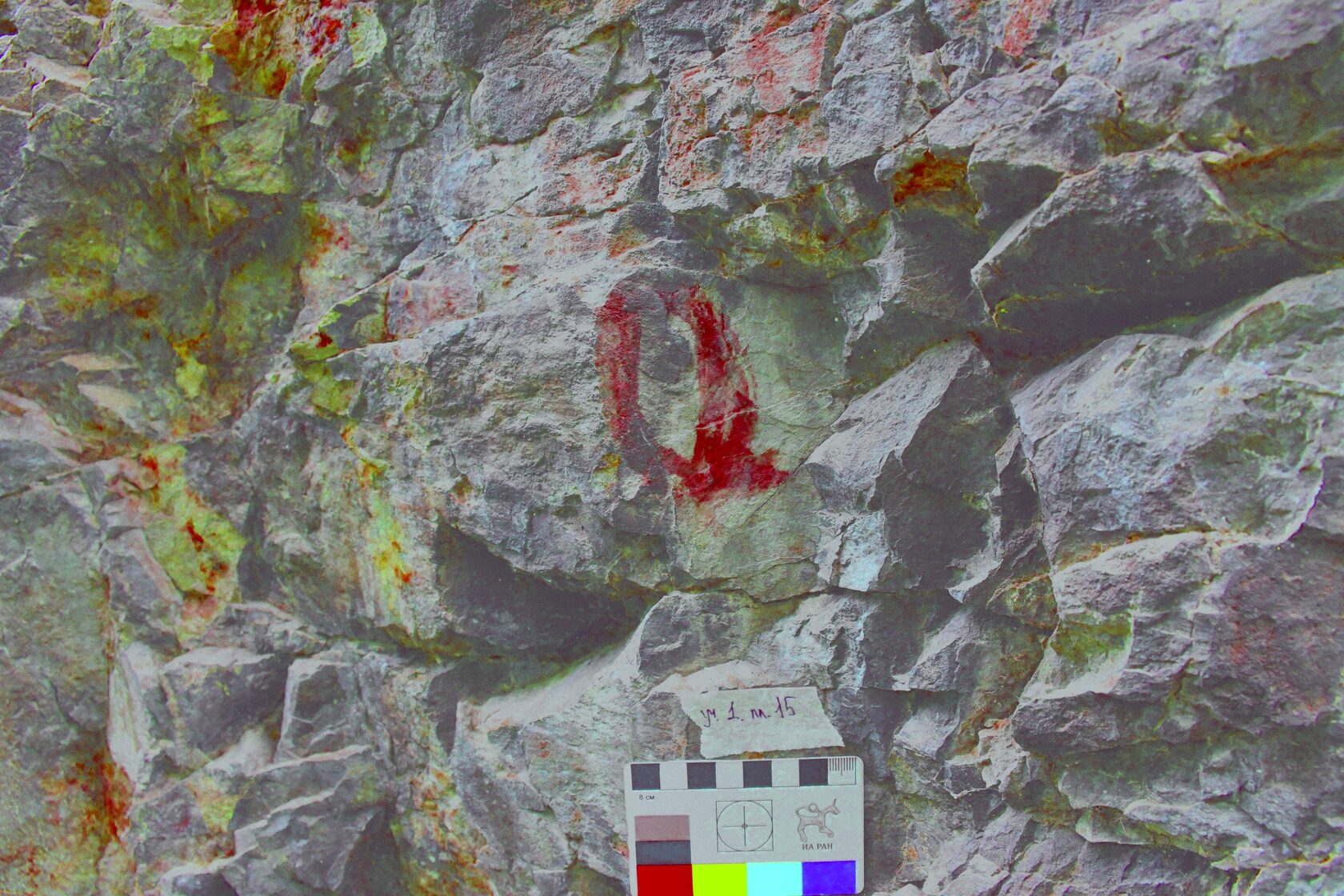

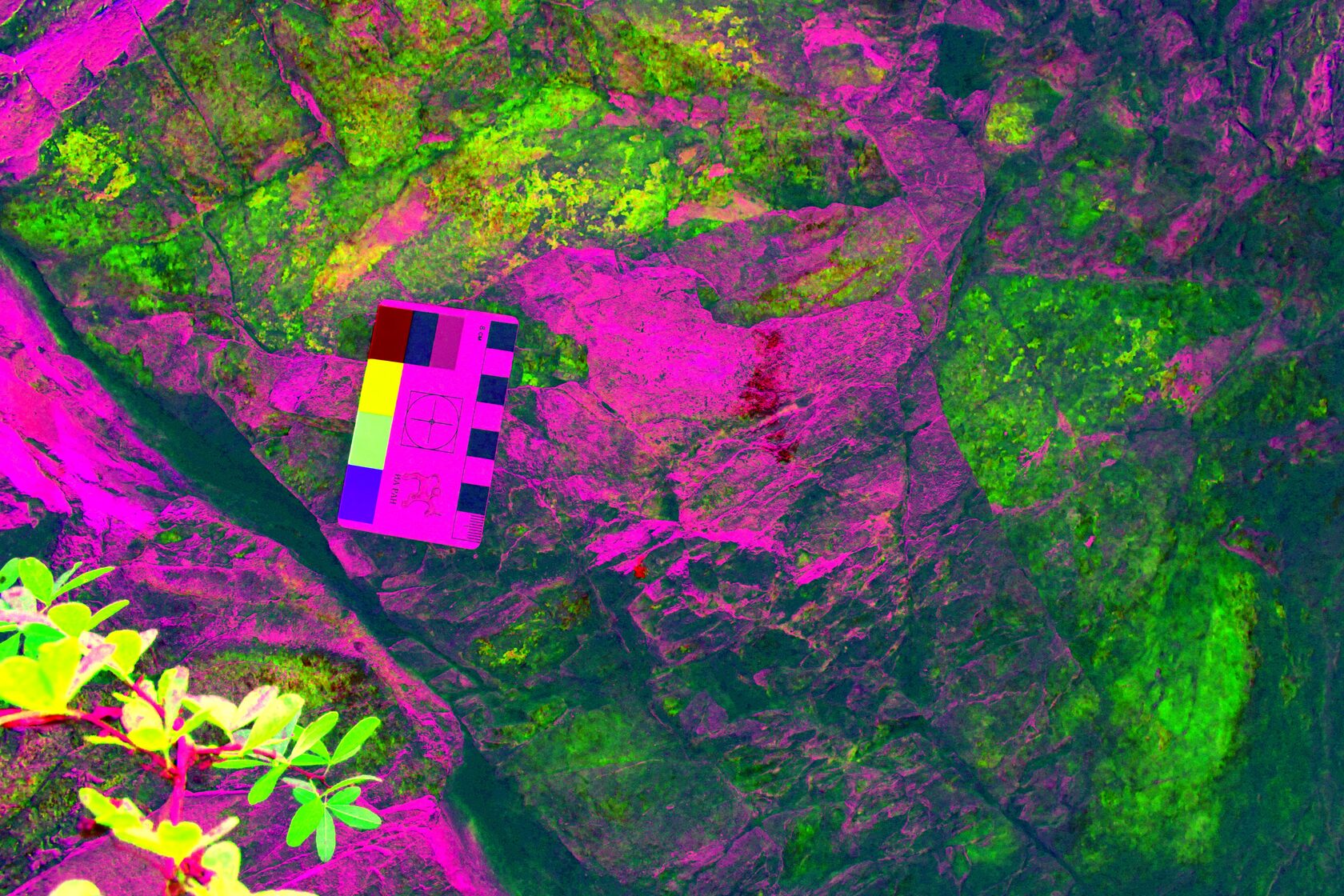

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Плоскость находится над уровнем земли на высоте 264 см, имеет подовальную форму, вытянута по горизонтали. Размеры составляют 60*162 см. По всей площади плоскости кальцитовые натеки и трещины, в верхней части натеки биопленки черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Плоскость находится над уровнем земли на высоте 264 см, имеет подовальную форму, вытянута по горизонтали. Размеры составляют 60*162 см. По всей площади плоскости кальцитовые натеки и трещины, в верхней части натеки биопленки черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость 5
р.
р.
Фото 1 - фото плоскости в естественном освещении

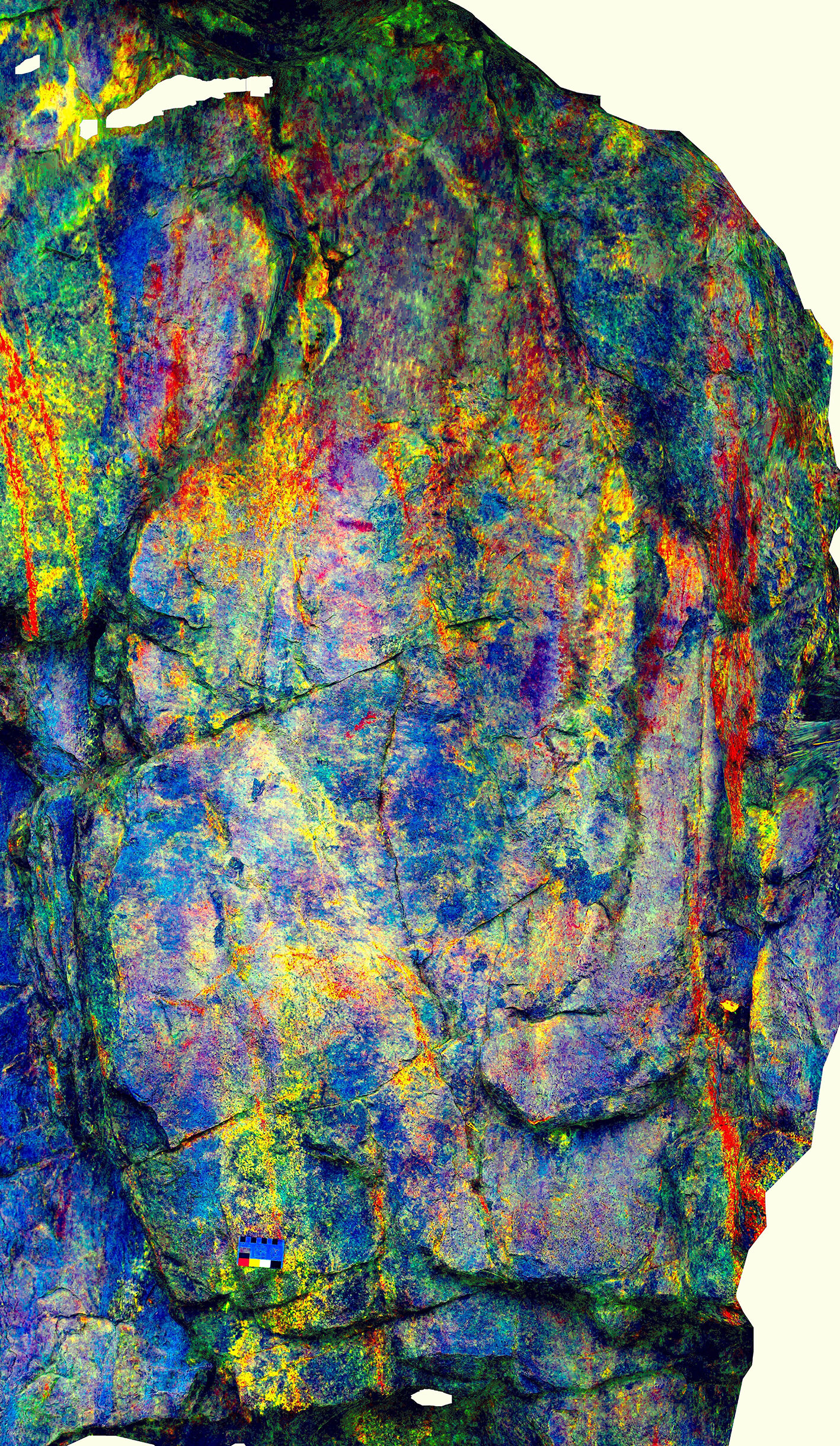

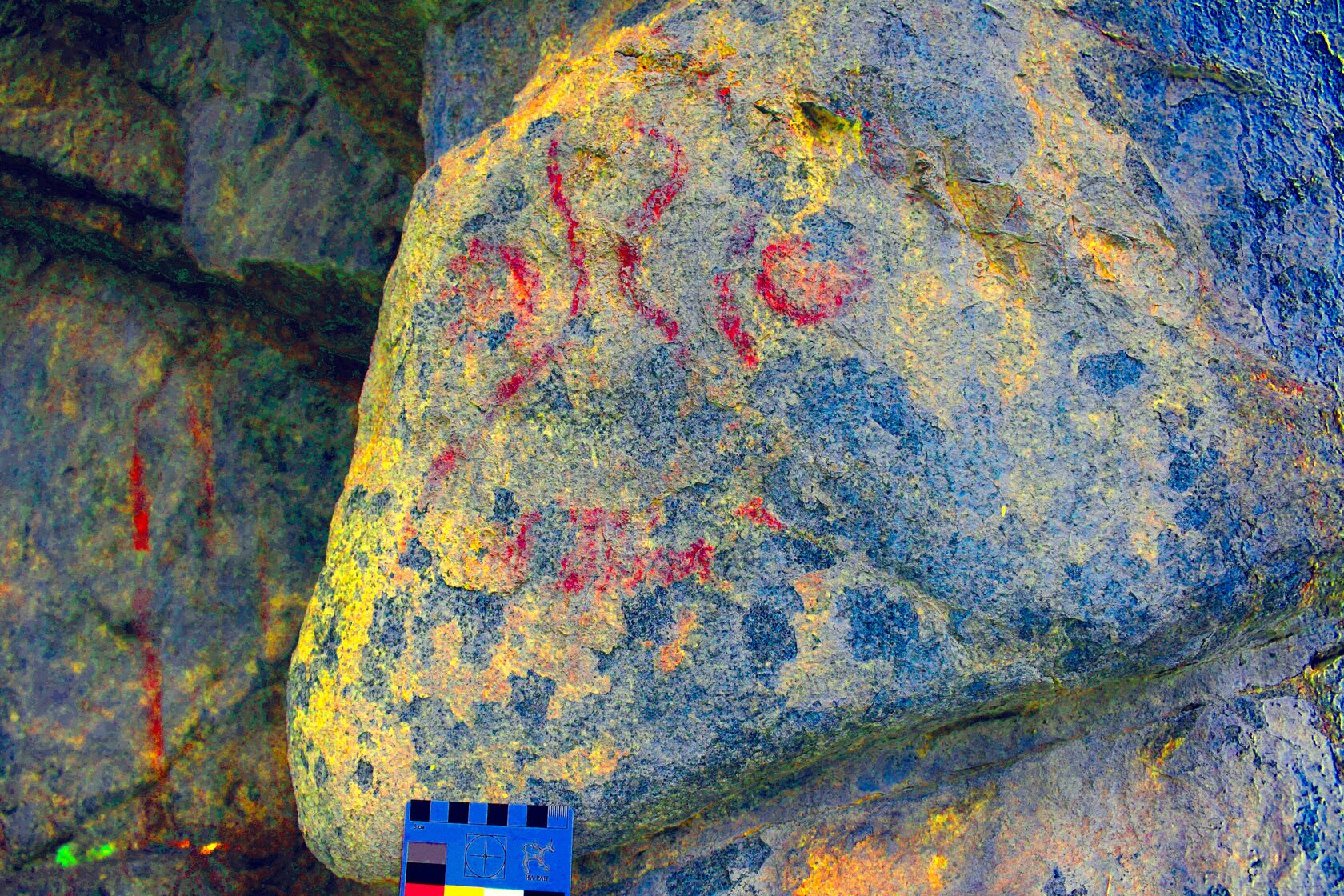

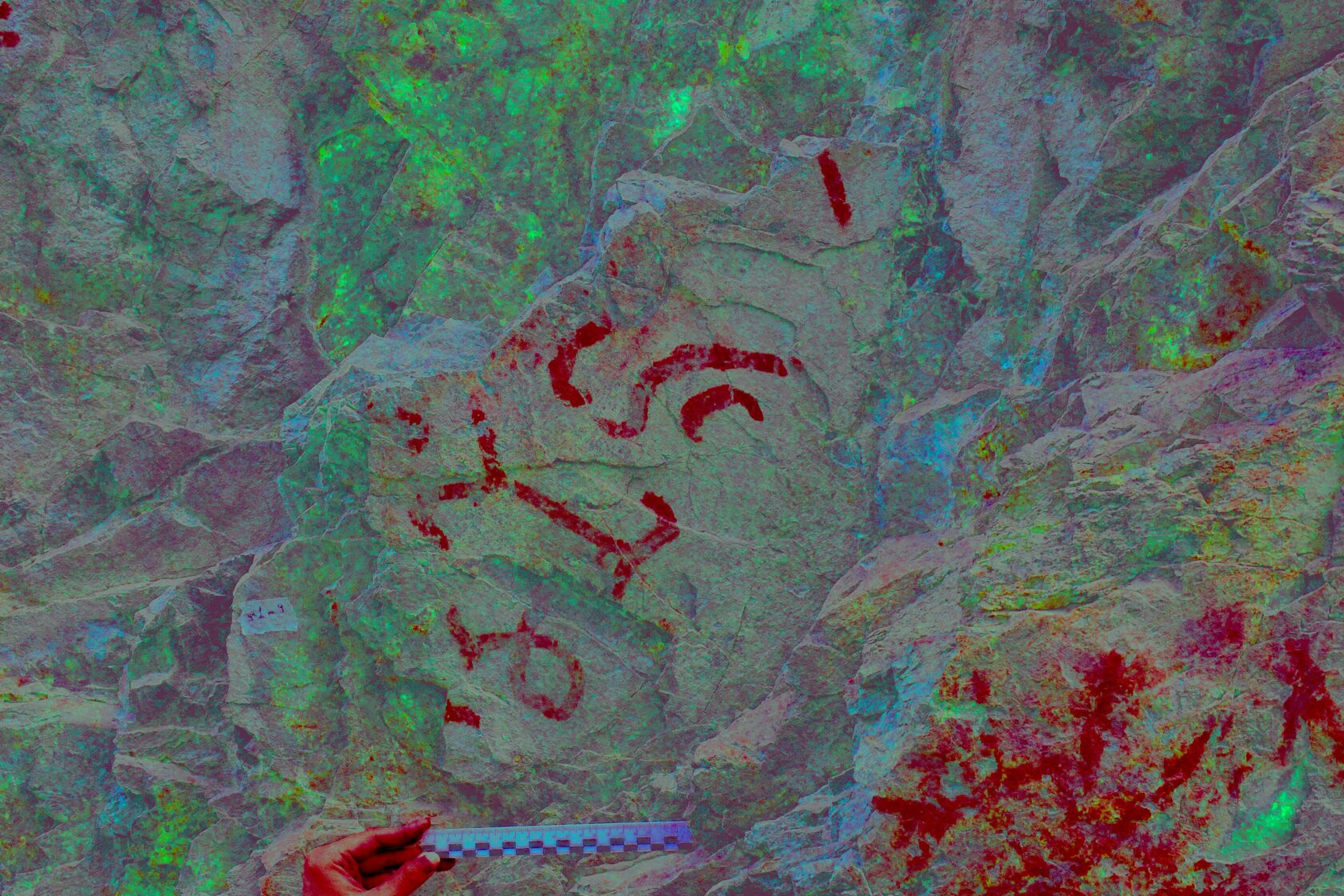

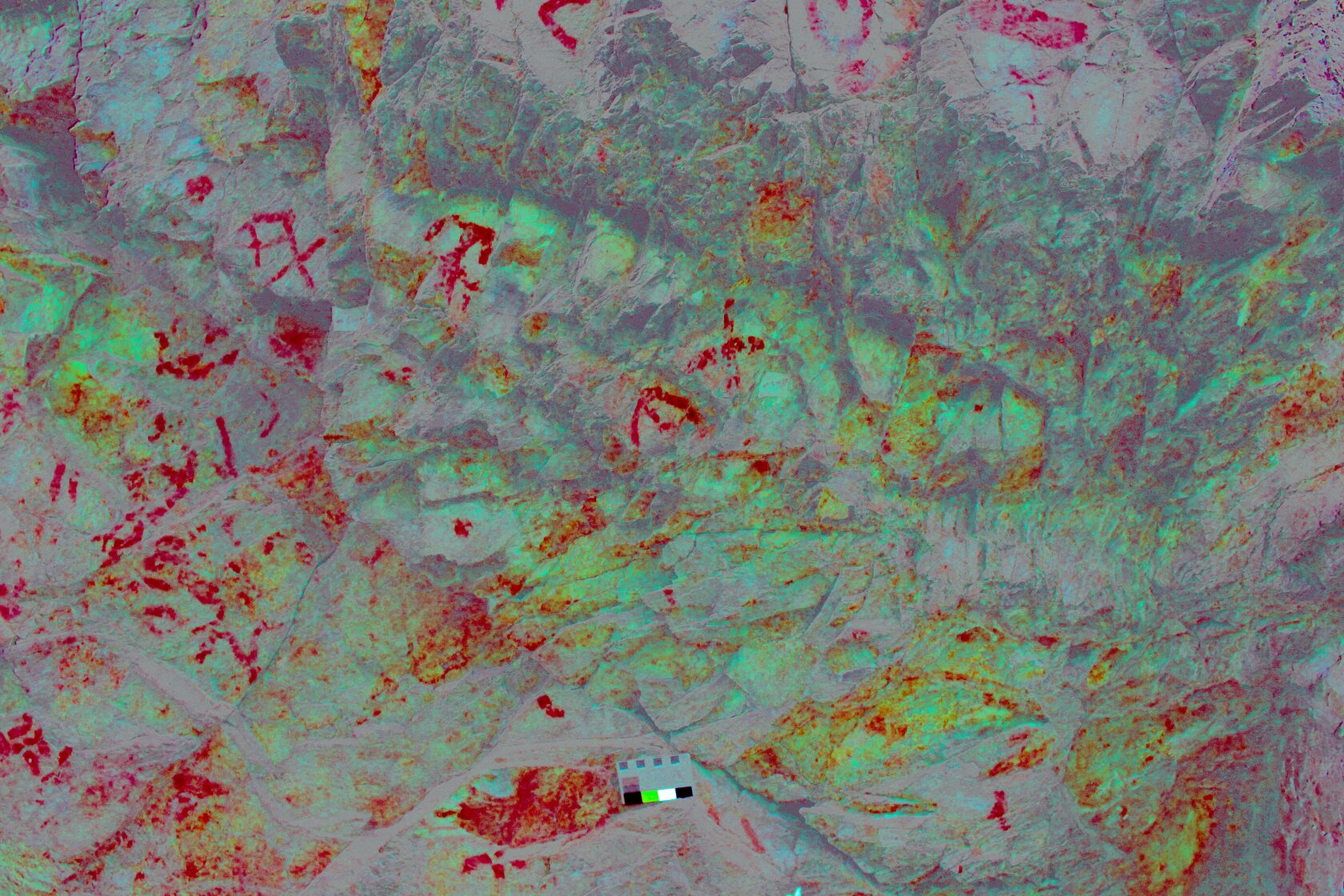

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой верхней части писаницы, находится над уровнем земли на высоте 242 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры составляют 44*62 см. На плоскости есть трещины, в некоторых местах отслоилась скальная корка. Плоскость полностью покрыта кальцитовым налётом.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, хорошо сохранилась, фиксируются овальные глаза, рот, вертикальные изогнутые линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой верхней части писаницы, находится над уровнем земли на высоте 242 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры составляют 44*62 см. На плоскости есть трещины, в некоторых местах отслоилась скальная корка. Плоскость полностью покрыта кальцитовым налётом.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, хорошо сохранилась, фиксируются овальные глаза, рот, вертикальные изогнутые линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №6
р.
р.
Фото 1 - фото плоскости в естественном освещении

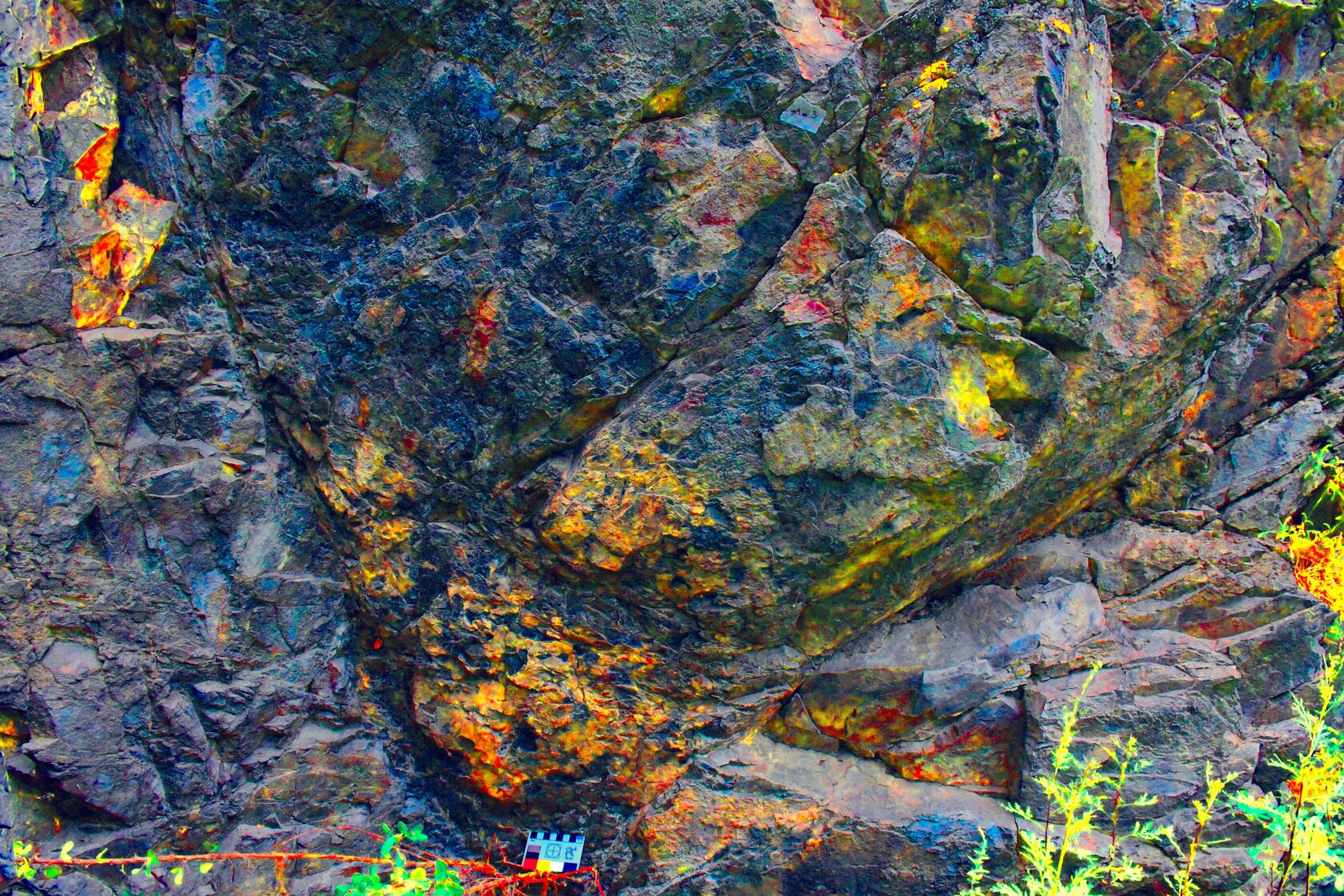

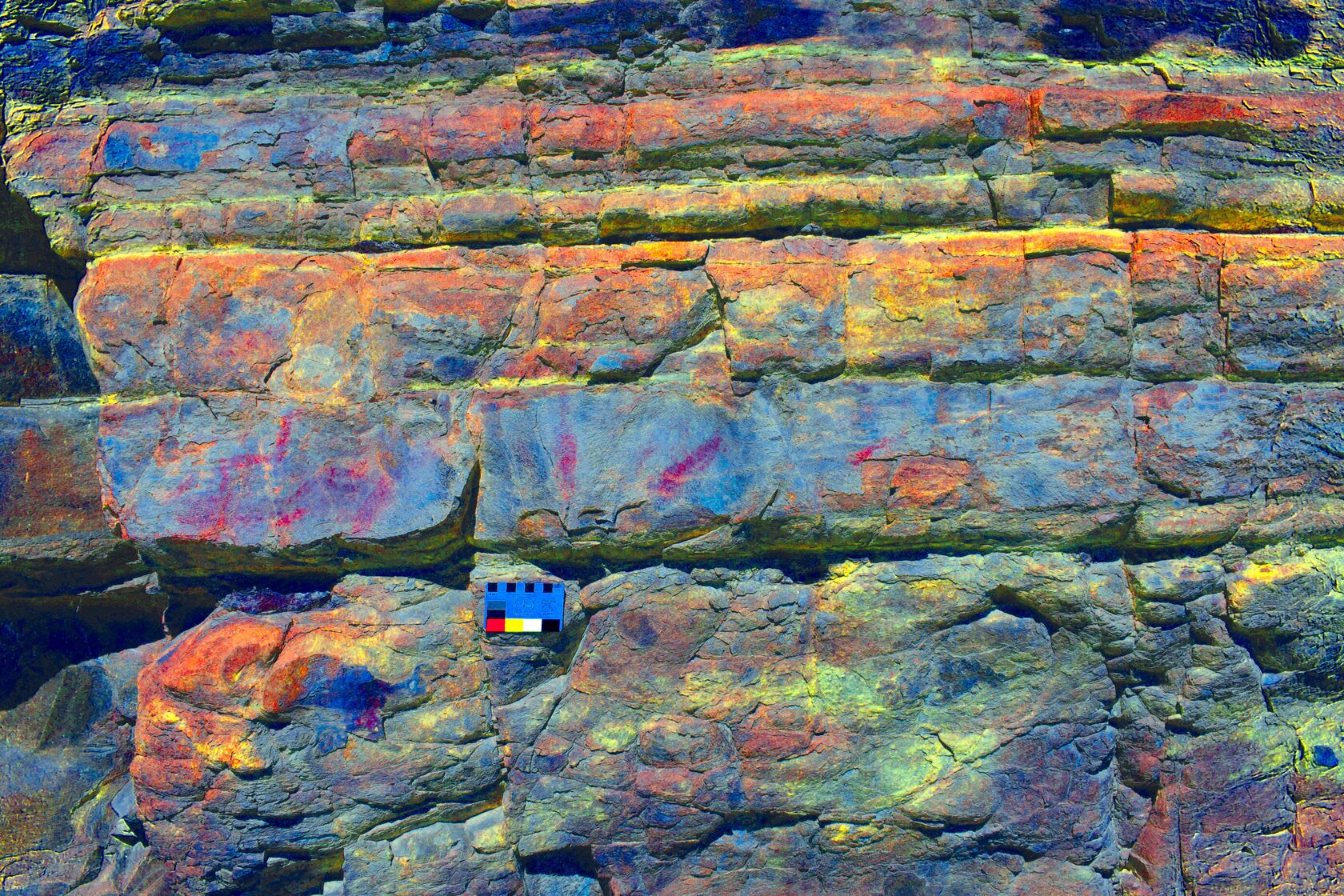

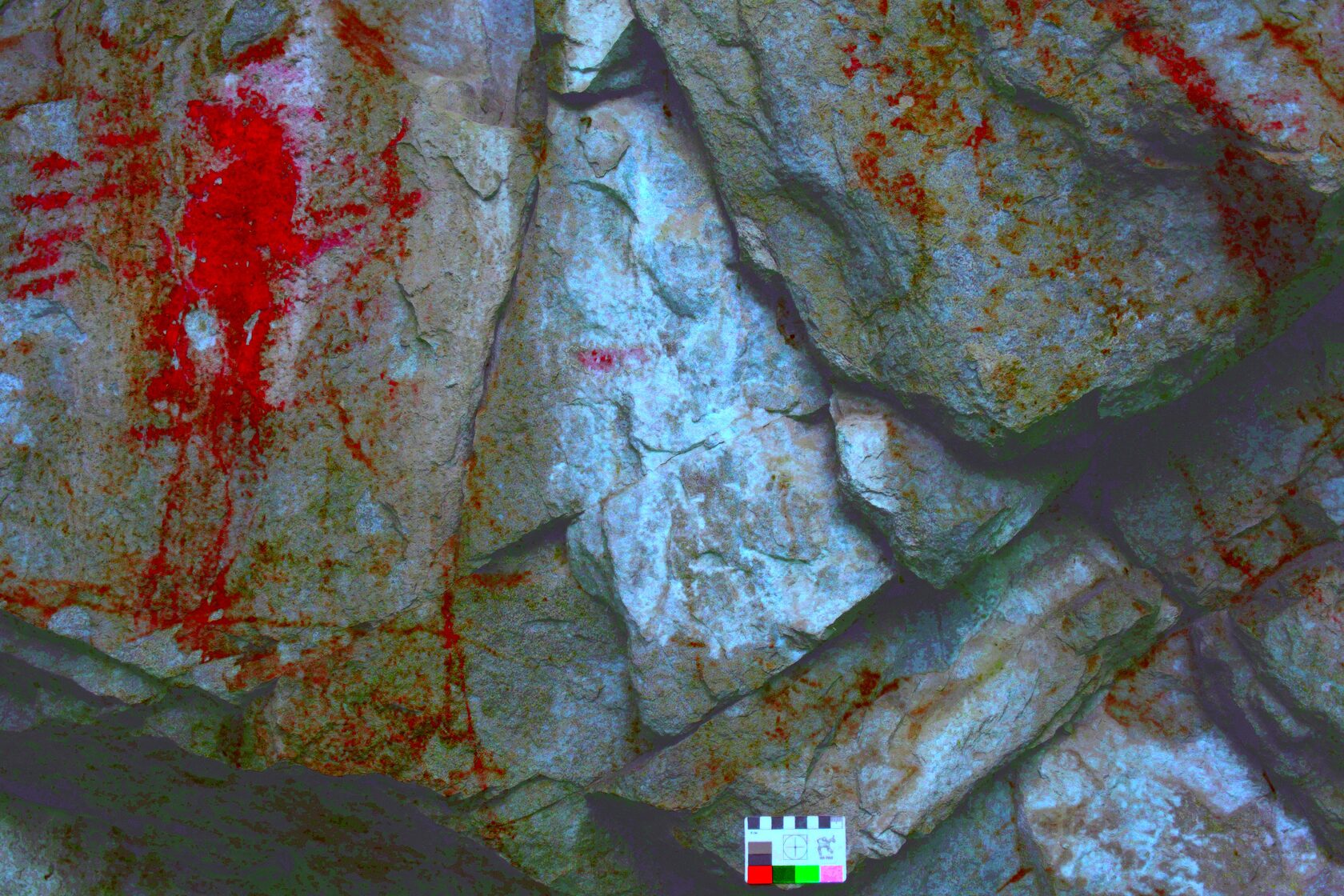

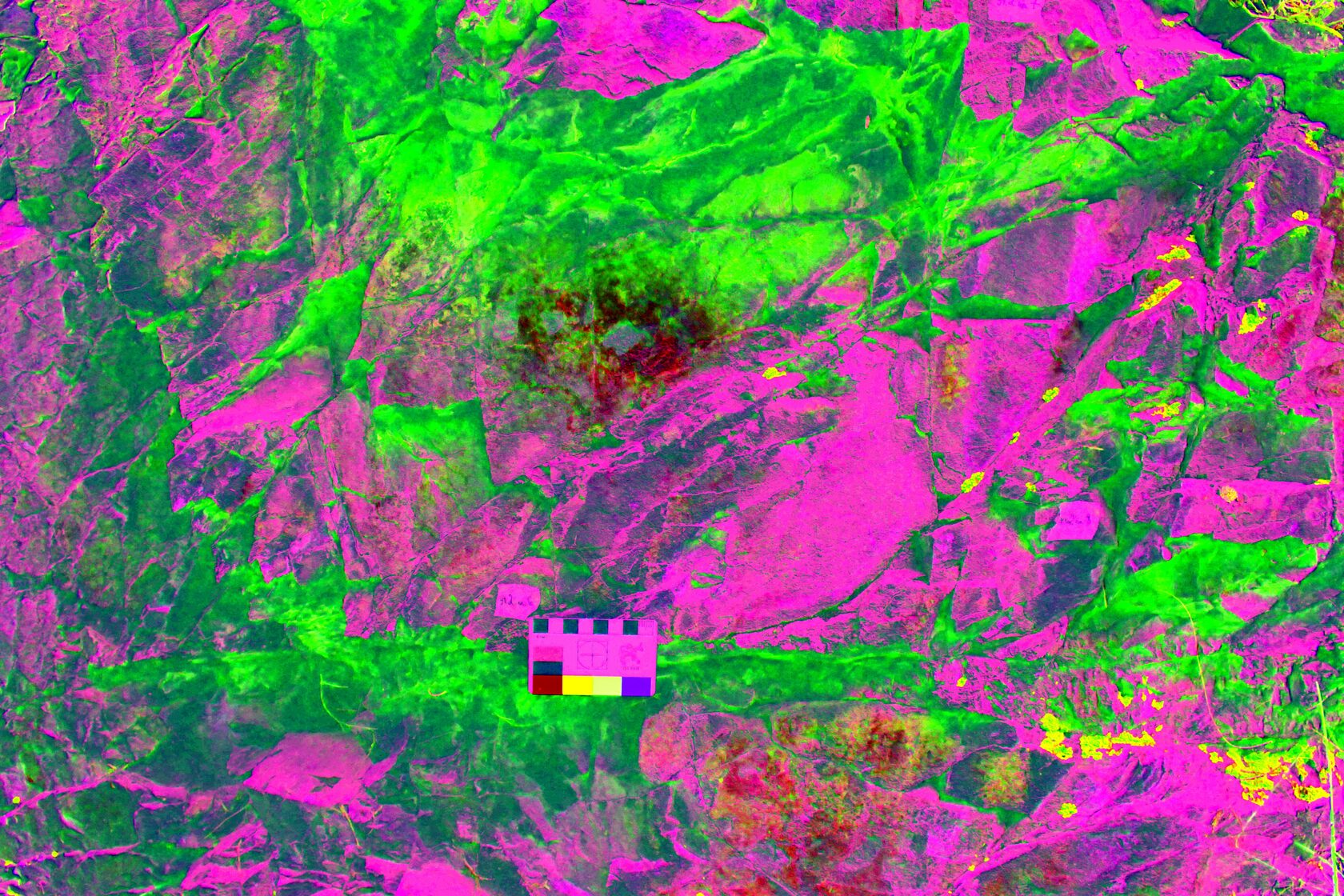

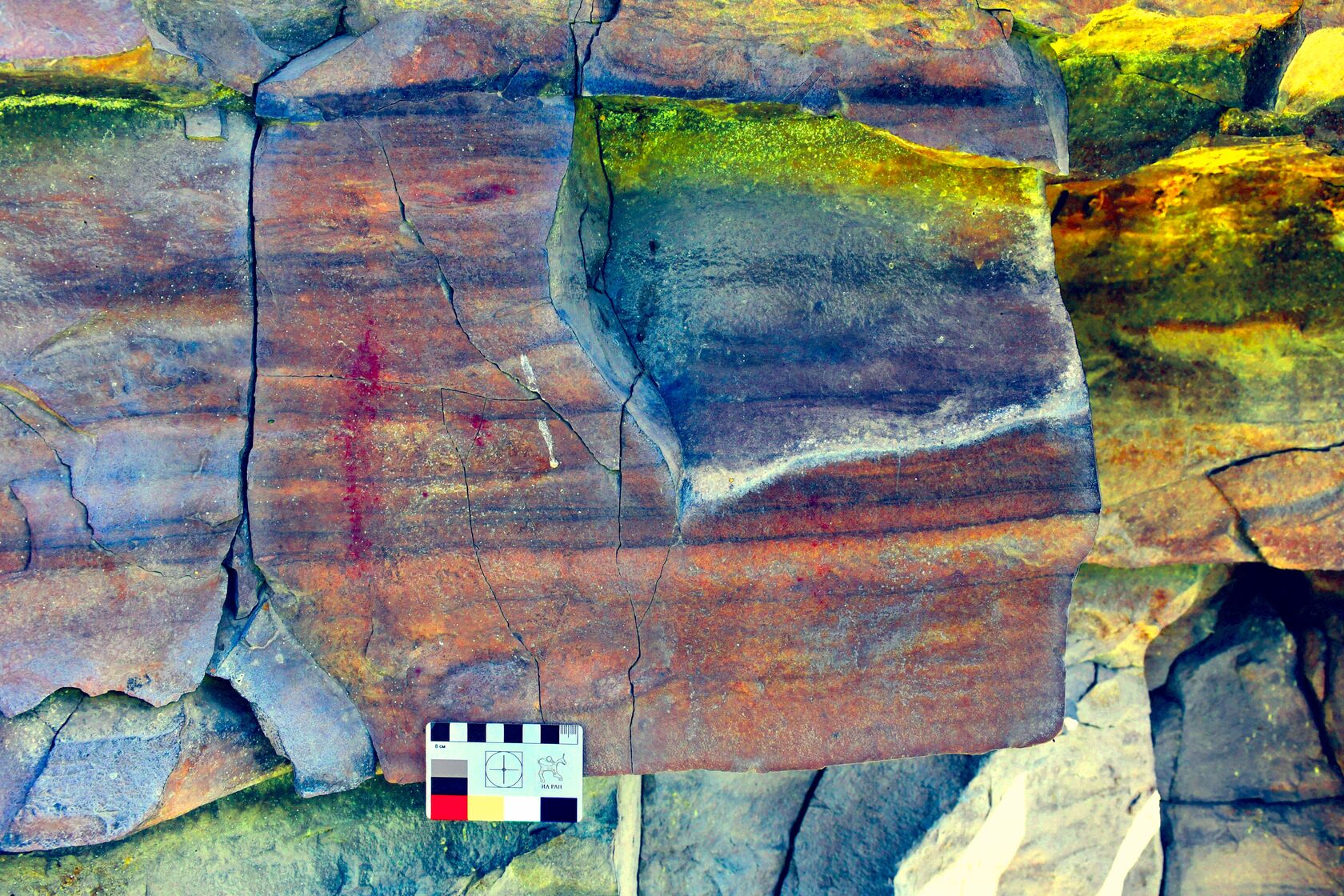

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ

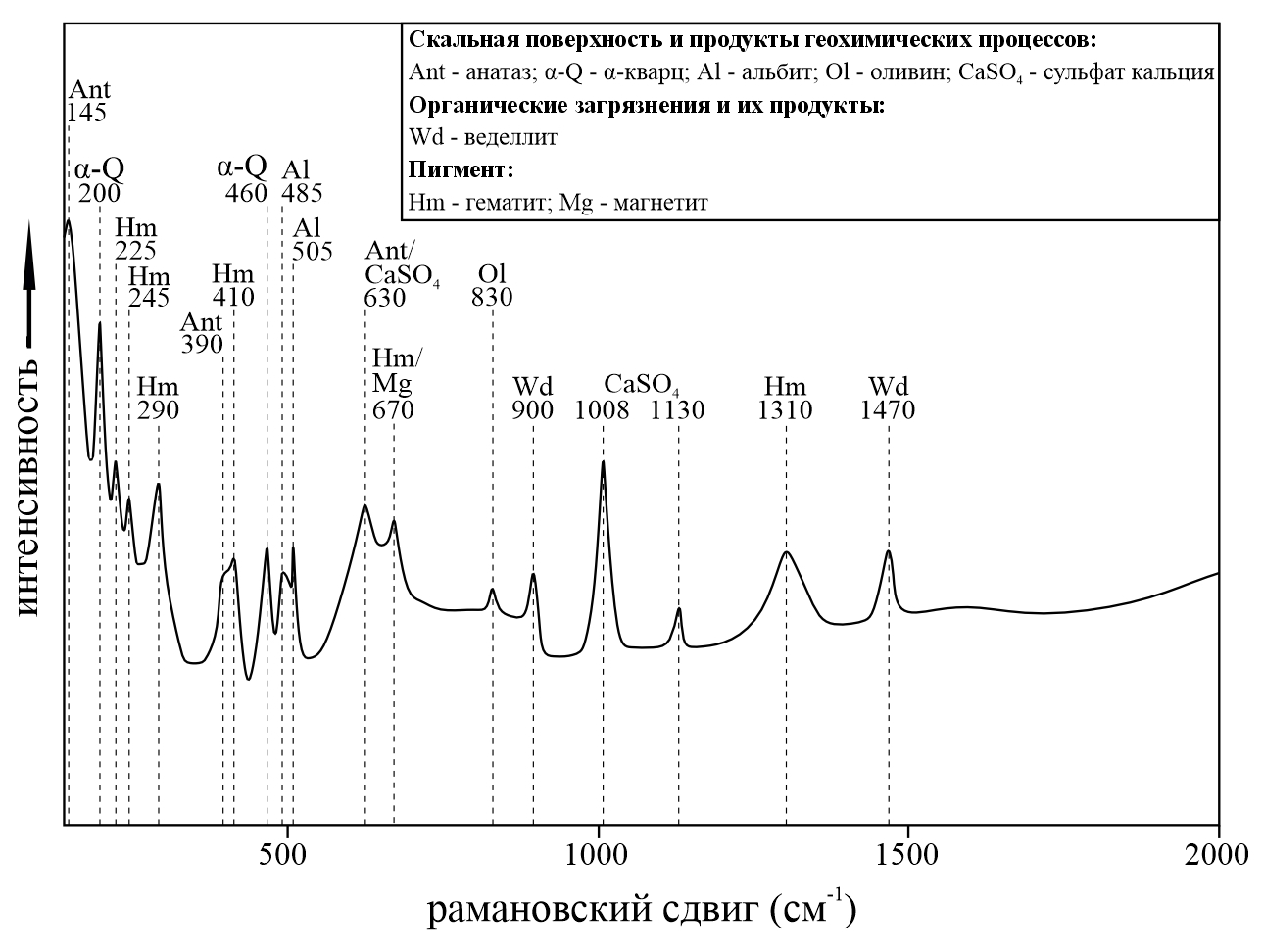

Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 135 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 179*87 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – крупное антропоморфное изображение, плохо сохранилось.
Изображение 2 ( в центральной части плоскости) – антропоморфное изображение, плохо сохранилось.
Исследование состава краски изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 135 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 179*87 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – крупное антропоморфное изображение, плохо сохранилось.
Изображение 2 ( в центральной части плоскости) – антропоморфное изображение, плохо сохранилось.
Исследование состава краски изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №7
р.
р.

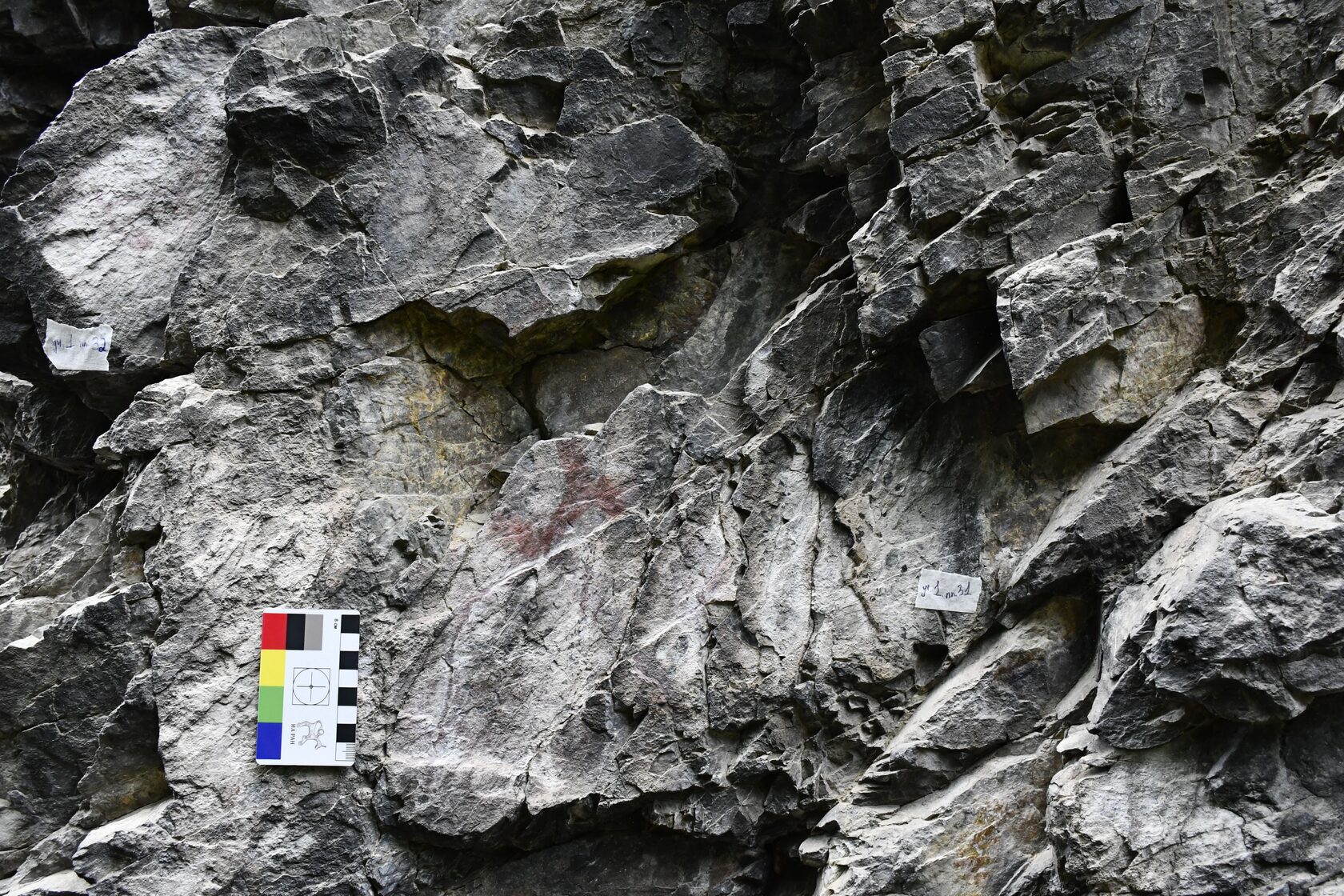

Фото 1 - фото плоскости в естественном освещении

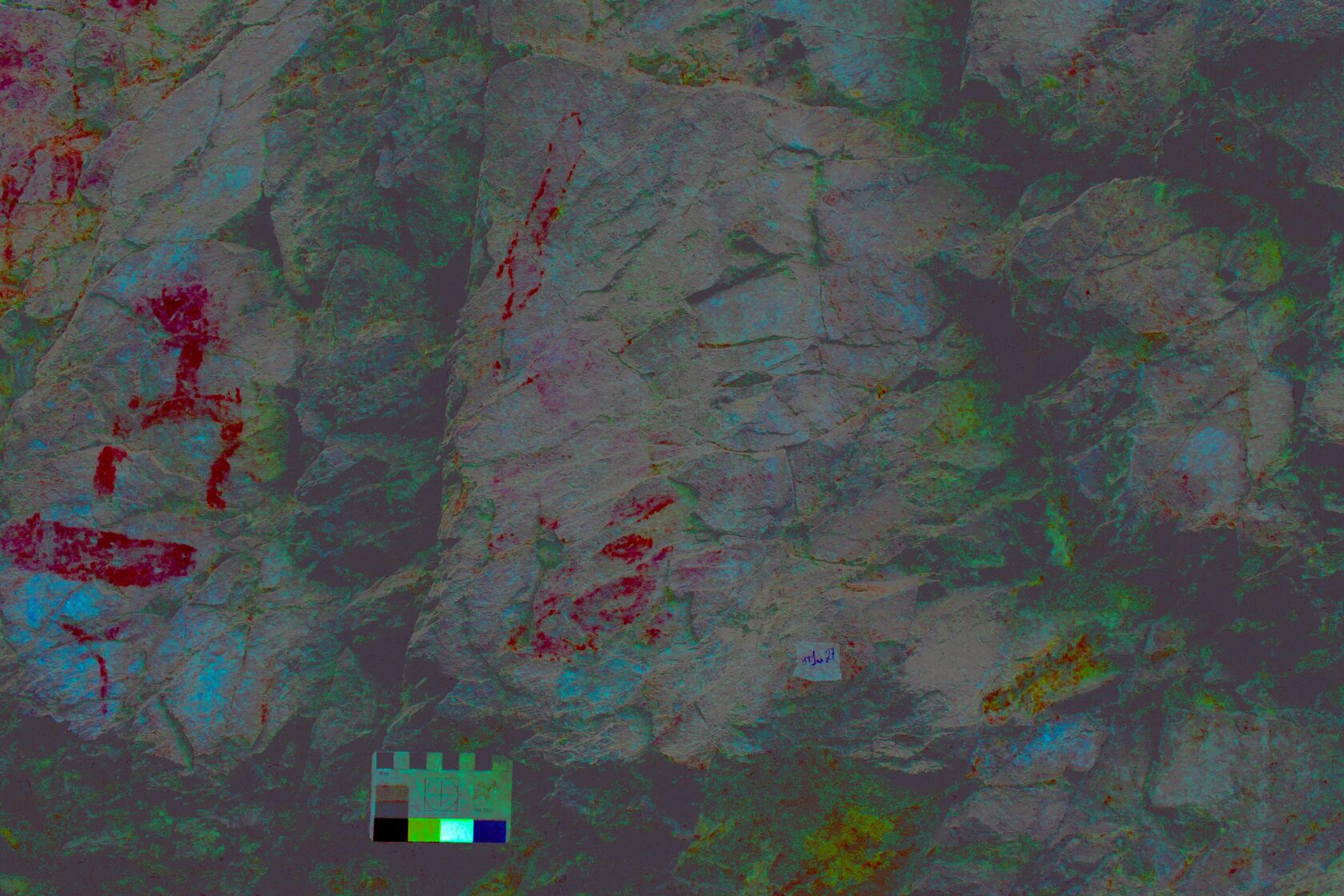

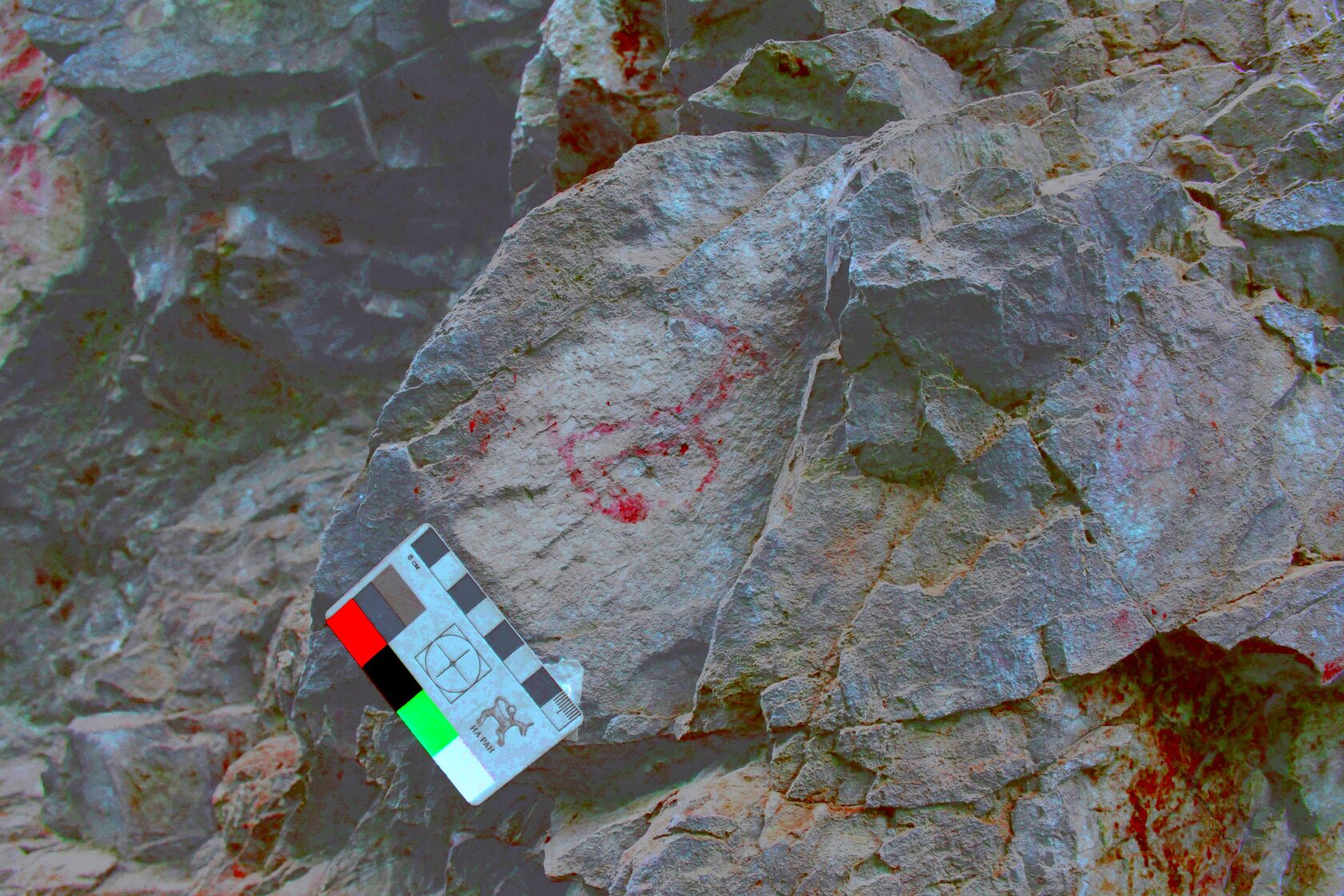

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 3
Фото 6 - рамановский спектр краски изображения 4
Плоскость расположена в центральной верхней части писаницы. Находится над уровнем земли на высоте 199 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 126*49 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – антропоморфная фигура, плохо сохранилась.
Изображение 2 (справа в верхней части плоскости) – антропоморфная фигура без головы, хорошо сохранилась.
Изображение 3 (справа в верхней части плоскости) – зооморфное изображение эпохи, плохо сохранилось.
Изображение 4 (слева в нижней части плоскости) – антропоморфная фигура, плохо сохранилось.
Исследование состава краски изображений 1, 3, 4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 4: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 3
Фото 6 - рамановский спектр краски изображения 4
Плоскость расположена в центральной верхней части писаницы. Находится над уровнем земли на высоте 199 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 126*49 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – антропоморфная фигура, плохо сохранилась.
Изображение 2 (справа в верхней части плоскости) – антропоморфная фигура без головы, хорошо сохранилась.
Изображение 3 (справа в верхней части плоскости) – зооморфное изображение эпохи, плохо сохранилось.
Изображение 4 (слева в нижней части плоскости) – антропоморфная фигура, плохо сохранилось.
Исследование состава краски изображений 1, 3, 4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 4: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении

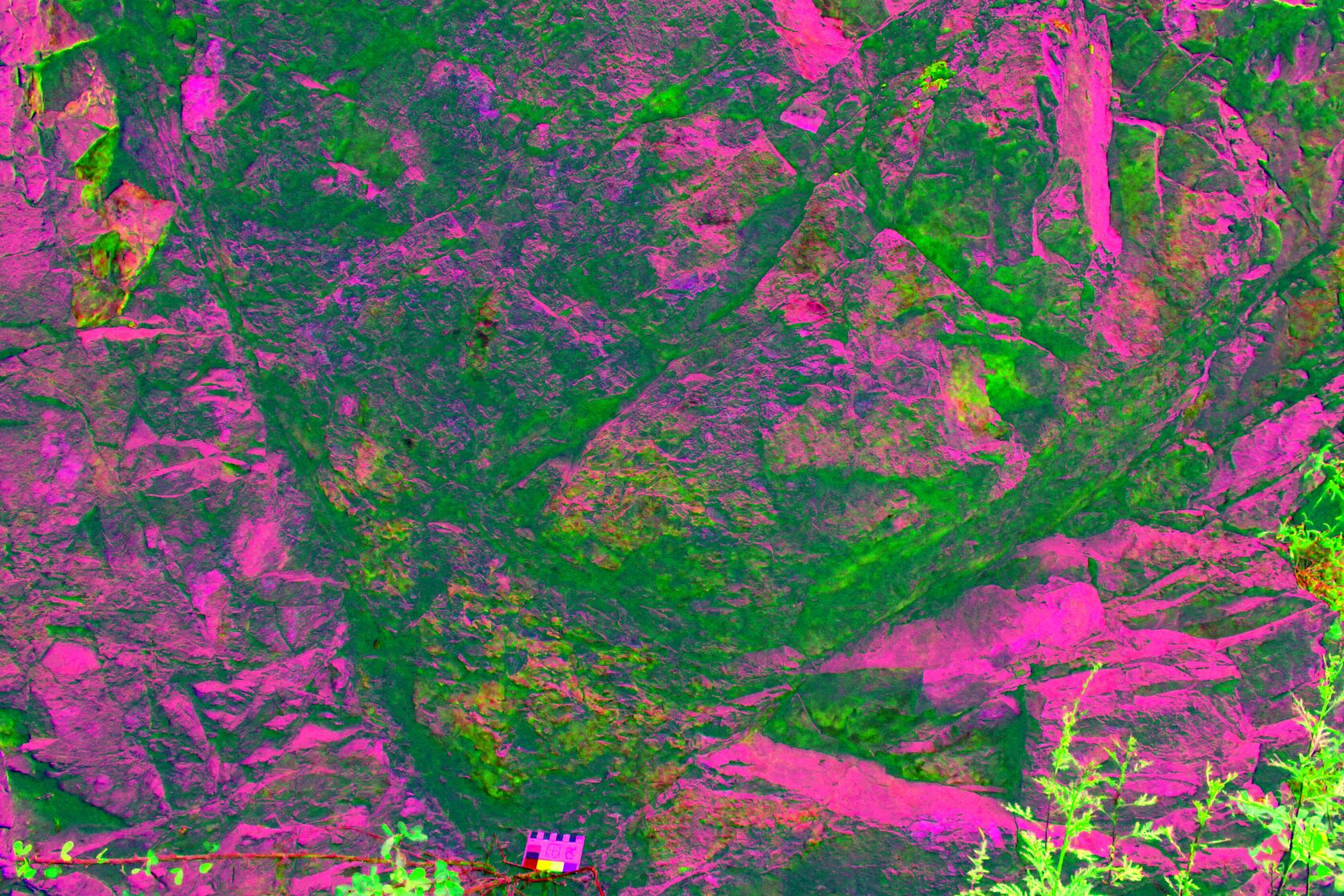

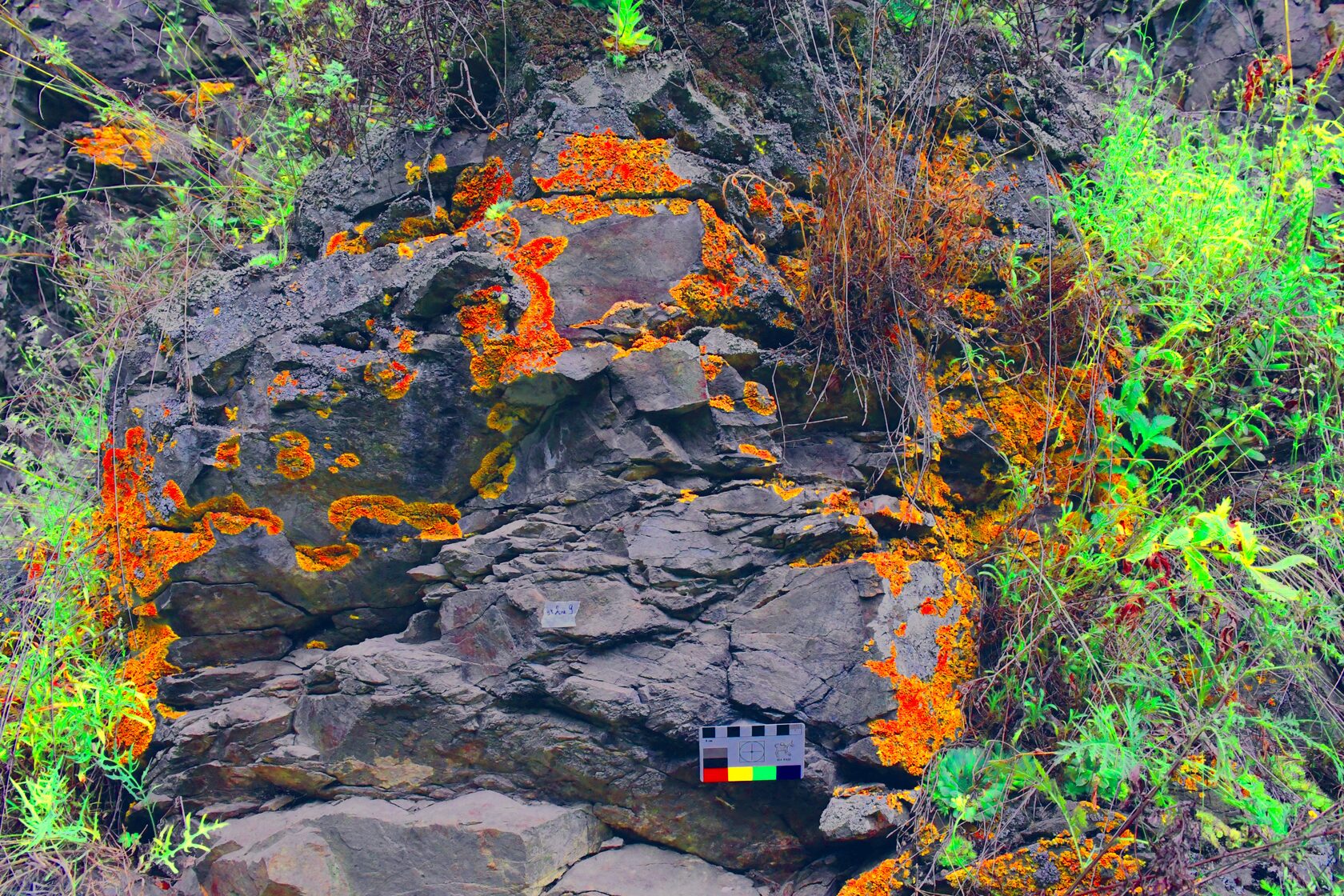

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 90 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 153*98 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – большая антропоморфная фигура, плохо сохранилась.
Изображение 2 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 90 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 153*98 см. Вся плоскость покрыта кальцитовой пленкой, в некоторых местах есть крупные трещины, в верхней части фиксируется биопленка черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – большая антропоморфная фигура, плохо сохранилась.
Изображение 2 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №9
р.
р.
Фото 1 - фото плоскости в естественном освещении

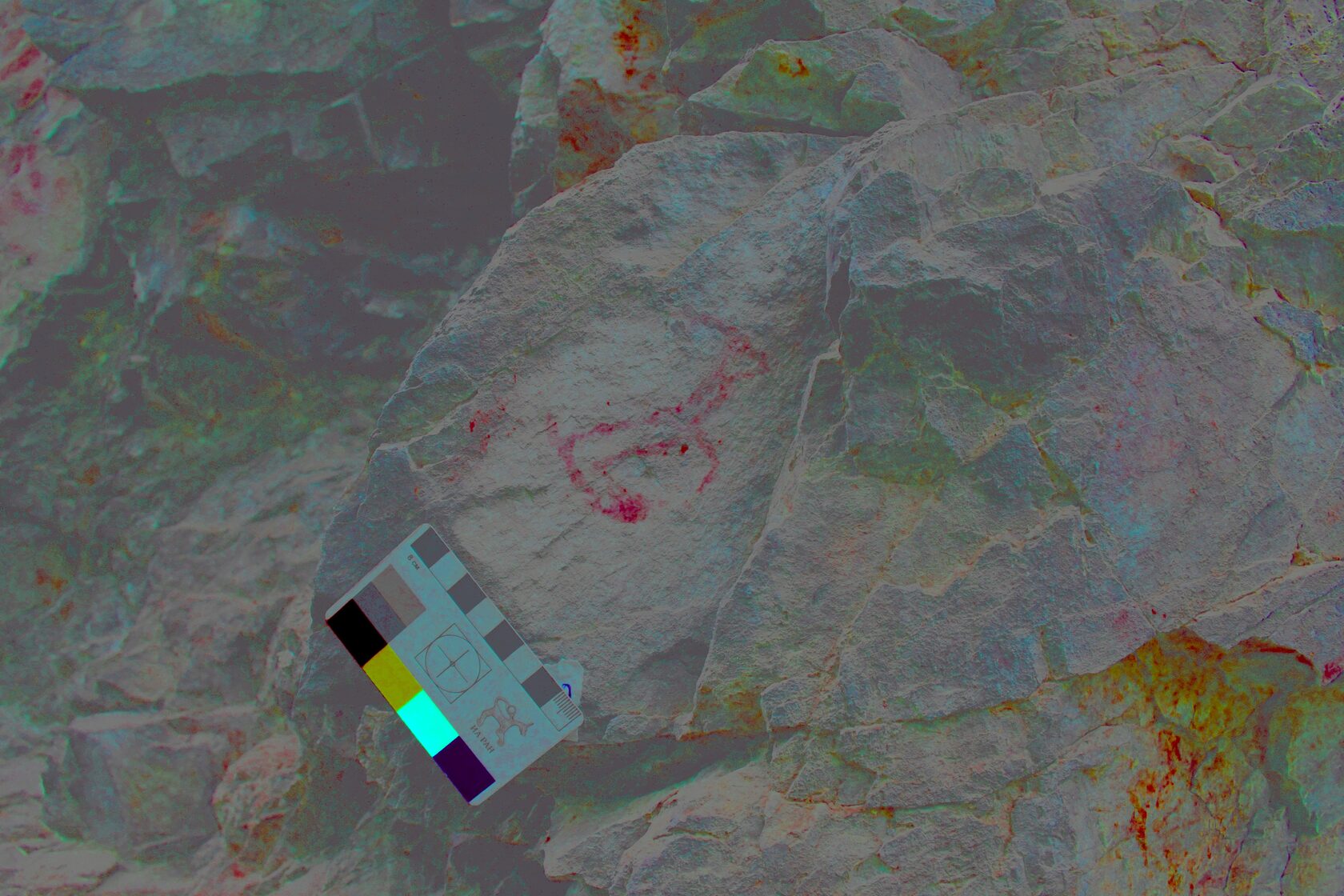

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 209 см, имеет треугольную форму, вытянута по вертикали. Размеры плоскости составляют 118*91 см. Вся плоскость покрыта кальцитовой пленкой, биопленкой черного цвета и мелкими трещинами.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – большая антропоморфная фигура, хорошо сохранилась, перекрывает более раннее изображении эпохи бронзы.
Изображение 2 (в центральной части плоскости) – личина в джойском изобразительном стиле, сохранилась плохо, фиксируются многочисленные горизонтальные линии по бокам, центральная часть перекрыта более поздним антропоморфным изображением.
Исследование состава краски изображений 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра с маггемитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 209 см, имеет треугольную форму, вытянута по вертикали. Размеры плоскости составляют 118*91 см. Вся плоскость покрыта кальцитовой пленкой, биопленкой черного цвета и мелкими трещинами.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – большая антропоморфная фигура, хорошо сохранилась, перекрывает более раннее изображении эпохи бронзы.
Изображение 2 (в центральной части плоскости) – личина в джойском изобразительном стиле, сохранилась плохо, фиксируются многочисленные горизонтальные линии по бокам, центральная часть перекрыта более поздним антропоморфным изображением.
Исследование состава краски изображений 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра с маггемитом; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №9А
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 211 см, имеет подтреугольную форму, вытянута по вертикали. Размеры плоскости составляют 60*34 см. На плоскости фиксируются многочисленные трещины и кальцитовые натеки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 211 см, имеет подтреугольную форму, вытянута по вертикали. Размеры плоскости составляют 60*34 см. На плоскости фиксируются многочисленные трещины и кальцитовые натеки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №9Б
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 232 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 145*129 см. Плоскость покрыта многочисленными трещинами, сверху фиксируются кальцитовые натеки, слева сбоку биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 232 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 145*129 см. Плоскость покрыта многочисленными трещинами, сверху фиксируются кальцитовые натеки, слева сбоку биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №10
р.
р.

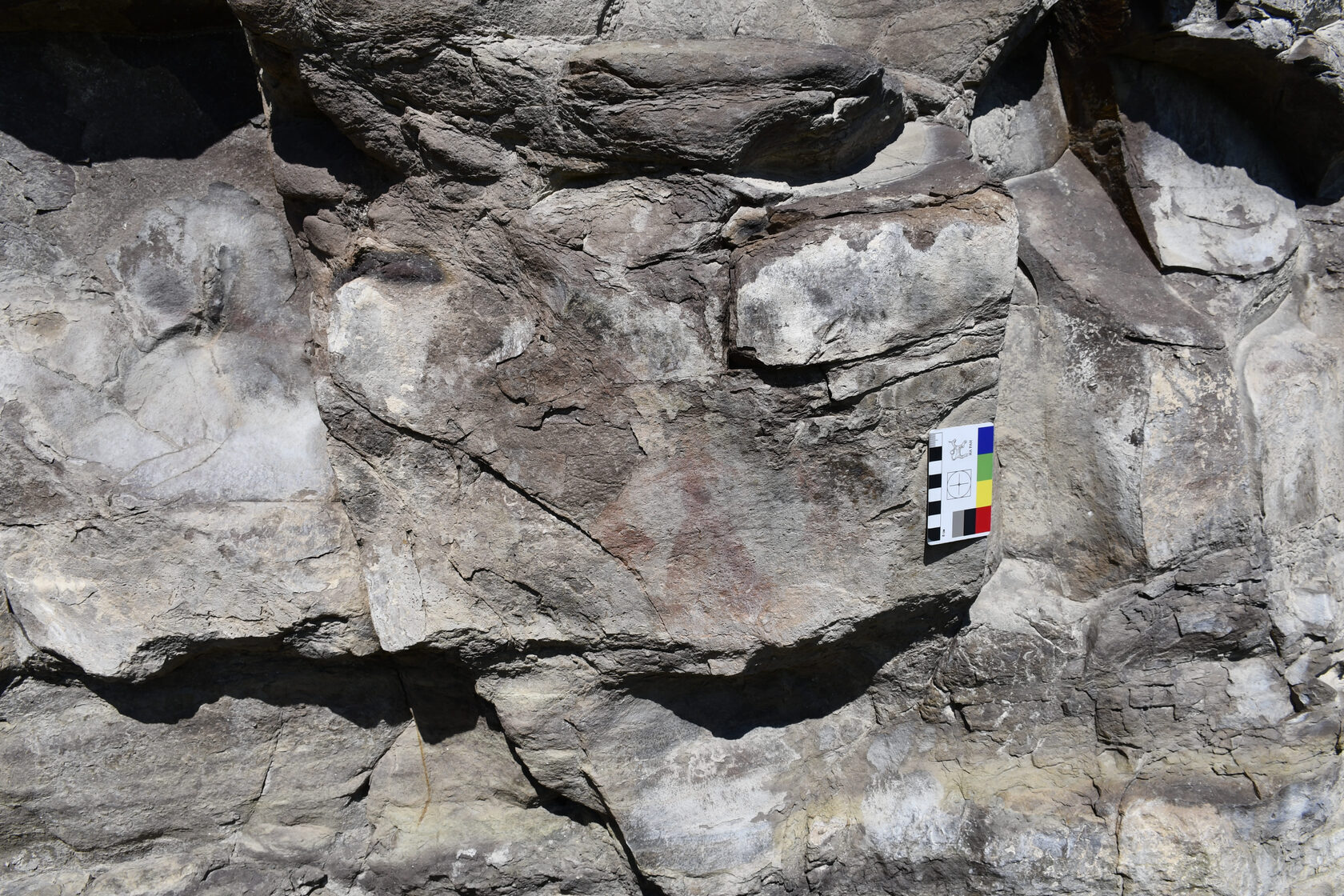

Фото 1 - фото плоскости в естественном освещении

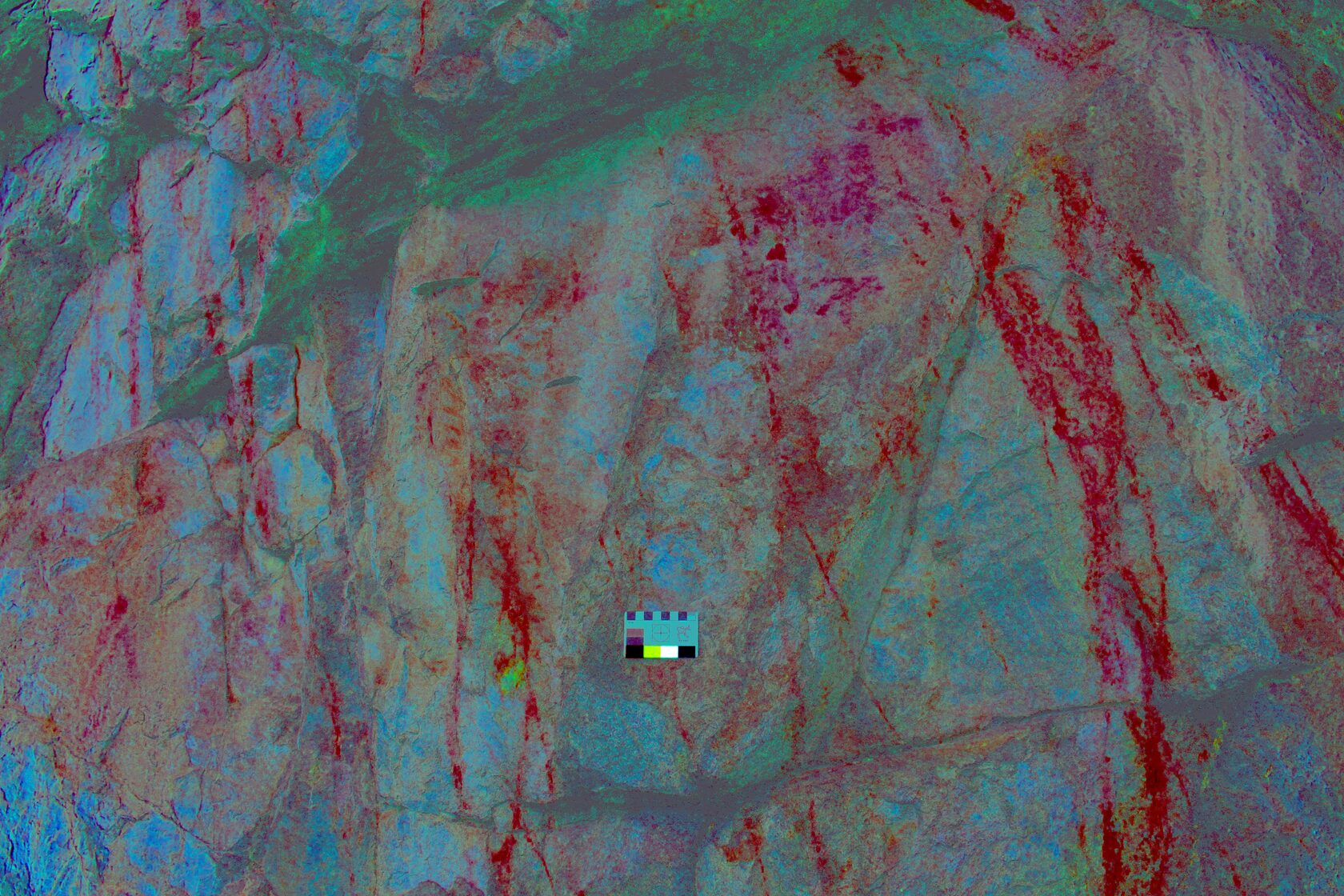

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 219 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 98*69 см. По всей площади плоскости кальцитовые натеки и биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части писаницы. Она находится над уровнем земли на высоте 219 см, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 98*69 см. По всей площади плоскости кальцитовые натеки и биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №11
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ

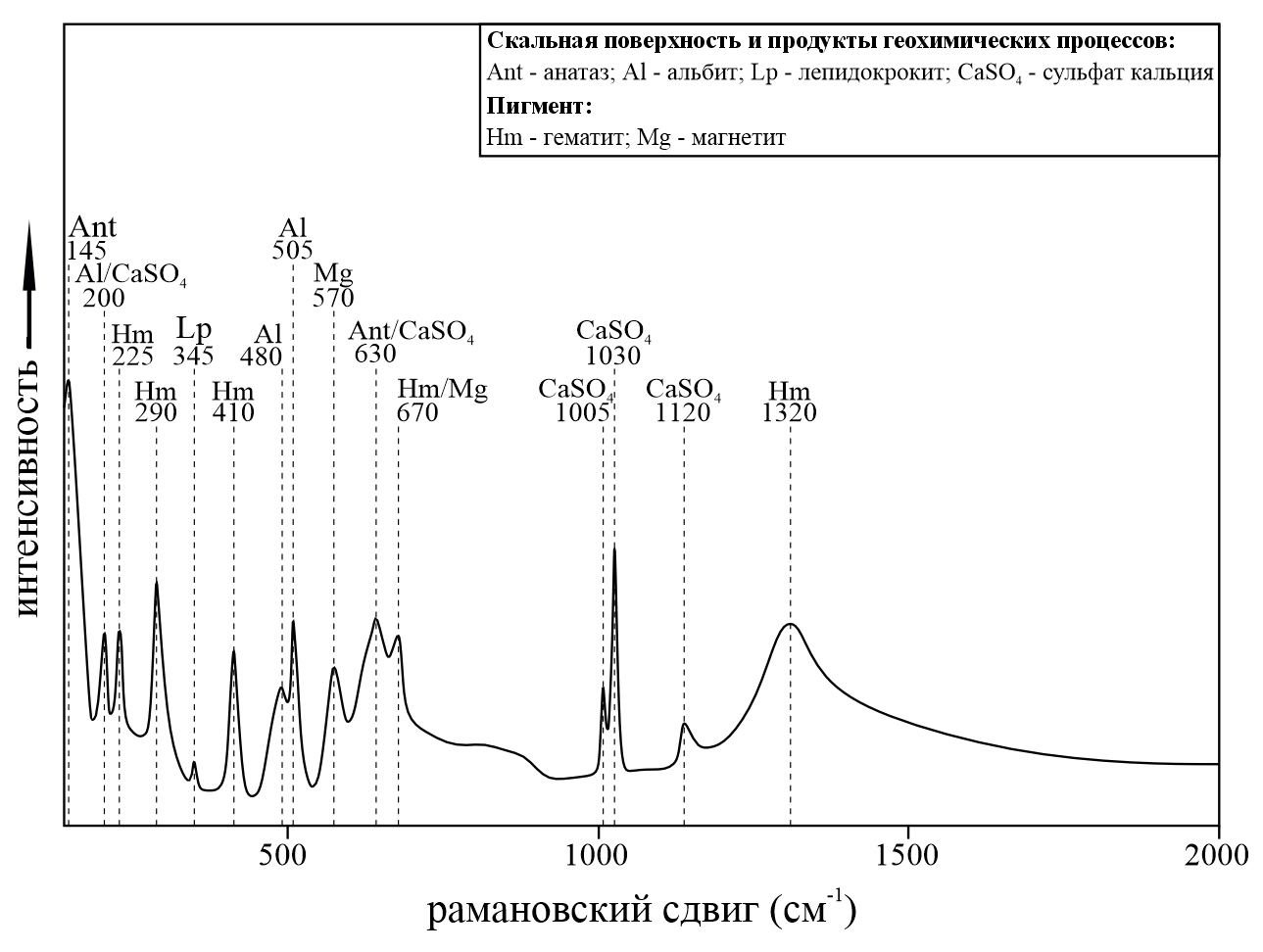

Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Она находится на скальной площадке на высоте 61 см, имеет прямоугольную форму. Размеры плоскости составляют 86*93 см. Вся плоскость покрыта кальцитовой пленкой, биопленкой черного цвета и мелкими трещинами.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – контурное изображение кабана.
Изображение 2 (справа в нижней части плоскости) – контурное зооморфное
изображение (оленя?).
Исследование состава краски изображений 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в правой верхней части писаницы. Она находится на скальной площадке на высоте 61 см, имеет прямоугольную форму. Размеры плоскости составляют 86*93 см. Вся плоскость покрыта кальцитовой пленкой, биопленкой черного цвета и мелкими трещинами.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – контурное изображение кабана.
Изображение 2 (справа в нижней части плоскости) – контурное зооморфное
изображение (оленя?).
Исследование состава краски изображений 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Писаница Джебаш
Писаница Джебаш расположена в Таштыпском районе Республики Хакасия в 4 км. к западо-юго-западу от упразднённой деревни Чистобай. На памятнике выделено две плоскости с изображениями эпохи раннего железного века и этнографического времени.
Писаница Джебаш. Плоскости №1 и №2
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой части писаницы. Снизу к её правому краю примыкает плоскость №2. Плоскость находится над уровнем земли на высоте 25 см, имеет прямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 258*170 см. По всей плоскости проходят многочисленные трещины и выломы скальной поверхности, сверху на плоскости фиксируются кальцитовые натеки.
На плоскости расположены два палимпсеста изображения.
Изображение 1 (слева в нижней части плоскости и в правой части плоскости) – палимпсест крашеных изображений этнографического времени.
Изображение 2 (по всей плоскости) – посетительские надписи XX в.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой части писаницы. Снизу к её правому краю примыкает плоскость №2. Плоскость находится над уровнем земли на высоте 25 см, имеет прямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 258*170 см. По всей плоскости проходят многочисленные трещины и выломы скальной поверхности, сверху на плоскости фиксируются кальцитовые натеки.
На плоскости расположены два палимпсеста изображения.
Изображение 1 (слева в нижней части плоскости и в правой части плоскости) – палимпсест крашеных изображений этнографического времени.
Изображение 2 (по всей плоскости) – посетительские надписи XX в.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски на гравированных изображениях 1-3
Плоскость расположена в правой части писаницы. Слева сбоку к левому краю плоскости примыкает плоскость №1. Плоскость находится над уровнем земли на высоте 20 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 47*54 см. По всей плоскости проходят крупные трещины, снизу на плоскости фиксируется биопленка черного цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – контурное изображение козла.
Изображение 2 (справа в центральной части плоскости) – контурное изображение козла.
Изображение 3 (справа в нижней части плоскости) – контурное изображение козла.
Исследование состава красок изображений 1-3 проводилось методом рамановской спектроскопии.
Состав краски изображений 1-3: минеральная основа – гематит с большим количеством альбита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски на гравированных изображениях 1-3
Плоскость расположена в правой части писаницы. Слева сбоку к левому краю плоскости примыкает плоскость №1. Плоскость находится над уровнем земли на высоте 20 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 47*54 см. По всей плоскости проходят крупные трещины, снизу на плоскости фиксируется биопленка черного цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – контурное изображение козла.
Изображение 2 (справа в центральной части плоскости) – контурное изображение козла.
Изображение 3 (справа в нижней части плоскости) – контурное изображение козла.
Исследование состава красок изображений 1-3 проводилось методом рамановской спектроскопии.
Состав краски изображений 1-3: минеральная основа – гематит с большим количеством альбита; связующее вещество – не выявлено; добавки – нет.
Кавказская писаница
Кавказская писаница расположена в Минусинском районе Красноярского края на скальном выходе протяженностью 3 км. вдоль автомобильной дороги в 1,3 км к западу-северо-западу от западной окраины села Кавказское. На памятнике выделено 7 участков с крашеными изображениями тесинской культуры (II в. до н.э - II в. н.э.). На данный момент рисунки сохранились только на 5-ти участках.
Кавказская писаница
Участок №1. Плоскости №1, 2
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной средней части Участка №1. С правого нижнего угла к плоскости примыкает плоскость №2. Плоскость находится на высоте 111 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 76*61 см. Посередине плоскости проходит глубокая горизонтальная трещина, от которой идёт несколько глубоких вертикальных трещин.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в нижней части плоскости) – антропоморфное изображение с предметом в левой руке, сохранилось хорошо.
Изображение 2 (правее от изображения 1) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только точка.
Изображение 3 (слева в верхней части плоскости) – современный посетительская надпись (гравированный куб).
Изображение 4 (слева в верхней части плоскости) – современный посетительская надпись (гравированный куб).
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в центральной средней части Участка №1. С правого нижнего угла к плоскости примыкает плоскость №2. Плоскость находится на высоте 111 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 76*61 см. Посередине плоскости проходит глубокая горизонтальная трещина, от которой идёт несколько глубоких вертикальных трещин.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в нижней части плоскости) – антропоморфное изображение с предметом в левой руке, сохранилось хорошо.
Изображение 2 (правее от изображения 1) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только точка.
Изображение 3 (слева в верхней части плоскости) – современный посетительская надпись (гравированный куб).
Изображение 4 (слева в верхней части плоскости) – современный посетительская надпись (гравированный куб).
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в центральной средней части Участка №1. С левого верхнего угла примыкает плоскость №1. Плоскость находится на высоте 80 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 47*59 см. Правая верхняя часть плоскости выломана, по поверхности плоскости проходит несколько трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – крупное нефигуративное пятно краски, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в центральной средней части Участка №1. С левого верхнего угла примыкает плоскость №1. Плоскость находится на высоте 80 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 47*59 см. Правая верхняя часть плоскости выломана, по поверхности плоскости проходит несколько трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – крупное нефигуративное пятно краски, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Кавказская писаница
Участок №2. Плоскости №1, 2
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость находится в центральной средней части Участка №2. С правого нижнего угла примыкает плоскость №2. Плоскость находится на высоте 113 см. от осыпи, имеет подтрапециевидную форму. Размеры плоскости составляют 86*108 см. По левой части плоскости от нижнего до верхнего края проходит изогнутая трещина. Верхний край и небольшой участок в центральной части покрыты биоплёнкой чёрного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1(в левой части плоскости) – силуэтная антропоморфная фигура с неестественно длинными руками, хорошо сохранилось.
Изображение 2 (в правой части плоскости) – контурная антропоморфная фигура с округлым туловищем, хорошо сохранилось.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – сок/мякоть кератинсодержащих растений.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость находится в центральной средней части Участка №2. С правого нижнего угла примыкает плоскость №2. Плоскость находится на высоте 113 см. от осыпи, имеет подтрапециевидную форму. Размеры плоскости составляют 86*108 см. По левой части плоскости от нижнего до верхнего края проходит изогнутая трещина. Верхний край и небольшой участок в центральной части покрыты биоплёнкой чёрного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1(в левой части плоскости) – силуэтная антропоморфная фигура с неестественно длинными руками, хорошо сохранилось.
Изображение 2 (в правой части плоскости) – контурная антропоморфная фигура с округлым туловищем, хорошо сохранилось.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – сок/мякоть кератинсодержащих растений.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной нижней части Участка №2. С левого верхнего угла примыкает плоскость №1. Плоскость находится на высоте 75 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 40*99 см. Середина плоскости по горизонтальной линии покрыта биоплёнкой чёрного цвета.
На плоскости расположено одно крашеное изображение
Изображение 1 (слева в верхней части плоскости) – крупное нефигуративное пятно краски, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной нижней части Участка №2. С левого верхнего угла примыкает плоскость №1. Плоскость находится на высоте 75 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 40*99 см. Середина плоскости по горизонтальной линии покрыта биоплёнкой чёрного цвета.
На плоскости расположено одно крашеное изображение
Изображение 1 (слева в верхней части плоскости) – крупное нефигуративное пятно краски, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Кавказская писаница
Участок №3. Плоскости №1-4
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - фото плоскости после обработки в плагине DStretch с указанием номеров изображений
Фото 5 - рамановский спектр краски изображения 2
Фото 6 - рамановский спектр краски изображения 3
Фото 7 - рамановский спектр краски изображения 7
Фото 8 - рамановский спектр краски изображения 10
Фото 9 - рамановский спектр краски изображения 17
Фото 10 - рамановский спектр краски изображения 18
Фото 11 - рамановский спектр краски изображения 19А
Фото 12 - рамановский спектр краски изображения 19
Фото 13 - рамановский спектр краски изображения 20
Фото 14 - рамановский спектр краски изображения 21
Плоскость находится в центральной средней части Участка №3. Справа примыкает плоскость №2, слева снизу примыкает плоскость №4. Плоскость находится на высоте 10 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 109*141 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположен палимпсест крашеных изображений, состоящий из 28 фигур.
28 изображений (в верхней и нижней частях плоскости) – зооморфные и орнитоморфные фигуры, антропоморфные фигуры с вытянутыми головными уборами и без, с оружием в руках, как одиночные, так и формирующие композиции в виде сцен битв и охоты.
Исследование состава красок 10 изображений проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – органический материал животного происхождения (жир?); добавки – нет.
Состав краски изображения 7: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 10: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 17: минеральная основа – гематит; связующее вещество – органический материал животного происхождения (жир?); добавки – нет.
Состав краски изображения 18: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.
Состав краски изображения 19А: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.
Состав краски изображения 19: минеральная основа – гематит с включениями магнетита; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 20: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 21: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.

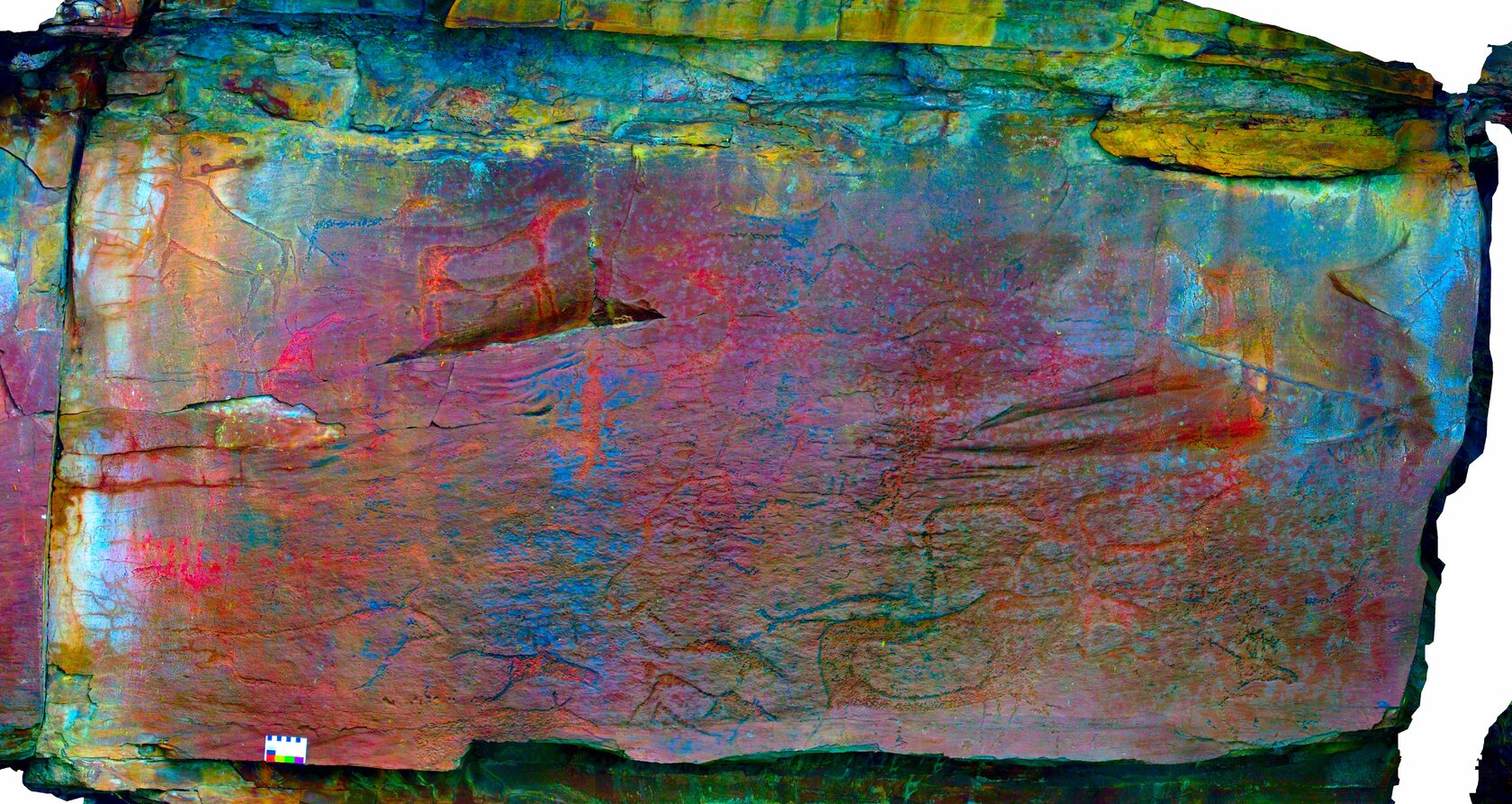

Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - фото плоскости после обработки в плагине DStretch с указанием номеров изображений
Фото 5 - рамановский спектр краски изображения 2
Фото 6 - рамановский спектр краски изображения 3
Фото 7 - рамановский спектр краски изображения 7
Фото 8 - рамановский спектр краски изображения 10
Фото 9 - рамановский спектр краски изображения 17
Фото 10 - рамановский спектр краски изображения 18
Фото 11 - рамановский спектр краски изображения 19А
Фото 12 - рамановский спектр краски изображения 19
Фото 13 - рамановский спектр краски изображения 20
Фото 14 - рамановский спектр краски изображения 21
Плоскость находится в центральной средней части Участка №3. Справа примыкает плоскость №2, слева снизу примыкает плоскость №4. Плоскость находится на высоте 10 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 109*141 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположен палимпсест крашеных изображений, состоящий из 28 фигур.
28 изображений (в верхней и нижней частях плоскости) – зооморфные и орнитоморфные фигуры, антропоморфные фигуры с вытянутыми головными уборами и без, с оружием в руках, как одиночные, так и формирующие композиции в виде сцен битв и охоты.
Исследование состава красок 10 изображений проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – органический материал животного происхождения (жир?); добавки – нет.
Состав краски изображения 7: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 10: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 17: минеральная основа – гематит; связующее вещество – органический материал животного происхождения (жир?); добавки – нет.
Состав краски изображения 18: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.
Состав краски изображения 19А: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.
Состав краски изображения 19: минеральная основа – гематит с включениями магнетита; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 20: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 21: минеральная основа – гематит; связующее вещество – органический материал; добавки – нет.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 3
Плоскость находится в правой средней части Участка №3. Слева к плоскости примыкает плоскость №1, справа примыкает плоскость №3. Плоскость находится на высоте 30 см. от осыпи, имеет подтреугольную форму. Размеры плоскости составляют 63*70 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – антропоморфное изображение с головным убором в виде изогнутой горизонтальной линии.
Изображение 2 (в центральной части плоскости) – антропоморфное изображение.
Изображение 3 (слева в нижней части плоскости) – антропоморфное изображение.
Также по всей плоскости имеются крупные нефигуративные пятна краски.
Исследование состава красок изображений 1 и 3 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет
Состав краски изображения 3: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 3
Плоскость находится в правой средней части Участка №3. Слева к плоскости примыкает плоскость №1, справа примыкает плоскость №3. Плоскость находится на высоте 30 см. от осыпи, имеет подтреугольную форму. Размеры плоскости составляют 63*70 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – антропоморфное изображение с головным убором в виде изогнутой горизонтальной линии.
Изображение 2 (в центральной части плоскости) – антропоморфное изображение.
Изображение 3 (слева в нижней части плоскости) – антропоморфное изображение.
Также по всей плоскости имеются крупные нефигуративные пятна краски.
Исследование состава красок изображений 1 и 3 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет
Состав краски изображения 3: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой верхней части Участка №3. Слева примыкает плоскость №2. Плоскость находится на высоте 32 см. от осыпи, имеет подтрапециевидную форму. Размеры плоскости составляют 63*118 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в левой части плоскости) – антропоморфное изображение.
Изображение 2 (в левой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только вертикальная черта.
Изображение 3 (в левой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только вертикальная черта.
Изображение 4 (в правой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой верхней части Участка №3. Слева примыкает плоскость №2. Плоскость находится на высоте 32 см. от осыпи, имеет подтрапециевидную форму. Размеры плоскости составляют 63*118 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в левой части плоскости) – антропоморфное изображение.
Изображение 2 (в левой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только вертикальная черта.
Изображение 3 (в левой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось, фиксируется только вертикальная черта.
Изображение 4 (в правой части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Плоскость №4
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной нижней части участка №3. С правого верхнего края примыкает плоскость №1. Плоскость находится на высоте 42 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 105*102 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено одно крашеное изображение
Изображение 1 (слева в верхней части плоскости) – изображение всадника на лошади, хвост лошади показан на соседней плоскости слева.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – органический материал; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной нижней части участка №3. С правого верхнего края примыкает плоскость №1. Плоскость находится на высоте 42 см. от осыпи, имеет подпрямоугольную форму. Размеры плоскости составляют 105*102 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета.
На плоскости расположено одно крашеное изображение
Изображение 1 (слева в верхней части плоскости) – изображение всадника на лошади, хвост лошади показан на соседней плоскости слева.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с магнетитом; связующее вещество – органический материал; добавки – нет.
Кавказская писаница
Участок №4. Плоскости №1-3
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №4. Слева примыкает плоскость №2, с левого нижнего края граничит с плоскостью №3. Вплотную примыкает к скальной полке, имеет подтреугольную форму. Размеры плоскости 94*102 см. Верхняя часть плоскости покрыта плотной биоплёнкой чёрного цвета, перекрывая изображения №2–5.
На плоскости находится семь крашеных изображений.
Изображение 1 (в нижней части плоскости) – антропоморфная фигура, показанная в профиль вправо, на голове имеет вытянутый головной убор. Изображение хорошо сохранилось.
Изображение 2 (слева и справа от изображения 1) – крупные нефигуративные пятна краски, сохранились хорошо.
Изображение 3 (в верхней левой части плоскости) – антропоморфная фигура с вытянутым головным убором, сохранилось плохо.
Изображение 4 (в верхней средней части плоскости) – всадник с конём и оружием, сохранилось плохо.
Изображение 5 (в верхней средней части плоскости) – антропоморфная фигура, показанная на коленях перед всадником, сохранилось плохо.
Изображение 6 (в левой средней части плоскости) – неидентифицируемая антропоморфная крашеная фигура, плохо сохранилась.
Изображение 7 (в нижней средней части плоскости, слева от изображения 1) – неидентифицируемая зооморфная крашеная фигура, плохо сохранилась.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений 1-6: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №4. Слева примыкает плоскость №2, с левого нижнего края граничит с плоскостью №3. Вплотную примыкает к скальной полке, имеет подтреугольную форму. Размеры плоскости 94*102 см. Верхняя часть плоскости покрыта плотной биоплёнкой чёрного цвета, перекрывая изображения №2–5.
На плоскости находится семь крашеных изображений.
Изображение 1 (в нижней части плоскости) – антропоморфная фигура, показанная в профиль вправо, на голове имеет вытянутый головной убор. Изображение хорошо сохранилось.
Изображение 2 (слева и справа от изображения 1) – крупные нефигуративные пятна краски, сохранились хорошо.
Изображение 3 (в верхней левой части плоскости) – антропоморфная фигура с вытянутым головным убором, сохранилось плохо.
Изображение 4 (в верхней средней части плоскости) – всадник с конём и оружием, сохранилось плохо.
Изображение 5 (в верхней средней части плоскости) – антропоморфная фигура, показанная на коленях перед всадником, сохранилось плохо.
Изображение 6 (в левой средней части плоскости) – неидентифицируемая антропоморфная крашеная фигура, плохо сохранилась.
Изображение 7 (в нижней средней части плоскости, слева от изображения 1) – неидентифицируемая зооморфная крашеная фигура, плохо сохранилась.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений 1-6: минеральная основа – ; связующее вещество – ; добавки –
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость находится в левой части Участка №4. С правой стороны к верхней половине примыкает плоскость №1, к нижней половине – плоскость №3. Плоскость имеет подтрапециевидную форму и примыкает к земле. Размеры плоскости 106*94 см. По центральной части плоскости проходят глубокие горизонтальные трещины. Левая часть плоскости покрыта лишайником жёлтого и белого цветов. По поверхности наблюдаются выломы скальной корки.
На плоскости находится одно крашеное изображение.
Изображение 1 (в правой части плоскости) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачено вместе со скальной коркой.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость находится в левой части Участка №4. С правой стороны к верхней половине примыкает плоскость №1, к нижней половине – плоскость №3. Плоскость имеет подтрапециевидную форму и примыкает к земле. Размеры плоскости 106*94 см. По центральной части плоскости проходят глубокие горизонтальные трещины. Левая часть плоскости покрыта лишайником жёлтого и белого цветов. По поверхности наблюдаются выломы скальной корки.
На плоскости находится одно крашеное изображение.
Изображение 1 (в правой части плоскости) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачено вместе со скальной коркой.
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №4. Справа сверху примыкает плоскость №1, слева сверху граничит с плоскостью №2. Плоскость находится вплотную над уровнем земли,имеет ромбовидную форму. Размеры плоскости 52*46 см. Плоскость частично покрыта лишайником чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – мелкое нефигуративное пятно краски, сохранилось плохо.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №4. Справа сверху примыкает плоскость №1, слева сверху граничит с плоскостью №2. Плоскость находится вплотную над уровнем земли,имеет ромбовидную форму. Размеры плоскости 52*46 см. Плоскость частично покрыта лишайником чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – мелкое нефигуративное пятно краски, сохранилось плохо.
Кавказская писаница
Участок №5. Плоскости №1-5
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Слева в 50 см. расположена плоскость №2. Плоскость находится над уровнем земли на высоте 82 см, имеет подпрямоугольную форму. Размеры плоскости 38*63 см. По поверхности плоскости наблюдаются трещины и выломы скальной корки.
На плоскости расположено три крашеных изображения.
Изображение 1 (в нижней части плоскости) – антропоморфная фигура, сохранилась хорошо.
Изображения 2 (слева от изображения 1) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачена вместе со скальной поверхностью.
Изображения 3 (справа от изображения 1) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачена вместе со скальной поверхностью.
Исследование состава красок изображений 1,2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Слева в 50 см. расположена плоскость №2. Плоскость находится над уровнем земли на высоте 82 см, имеет подпрямоугольную форму. Размеры плоскости 38*63 см. По поверхности плоскости наблюдаются трещины и выломы скальной корки.
На плоскости расположено три крашеных изображения.
Изображение 1 (в нижней части плоскости) – антропоморфная фигура, сохранилась хорошо.
Изображения 2 (слева от изображения 1) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачена вместе со скальной поверхностью.
Изображения 3 (справа от изображения 1) – крупное нефигуративное пятно краски, сохранилось плохо, большая часть изображения утрачена вместе со скальной поверхностью.
Исследование состава красок изображений 1,2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – ; связующее вещество – ; добавки –
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной части Участка №5. Справа в 50 см. находится плоскость №1, слева в 20 см. находится плоскость №3. Плоскость находится над уровнем земли на высоте 115 см, имеет подпрямоугольную форму, сильно вытянута по горизонтали. Вся поверхность плоскости покрыта биоплёнкой белого цвета, фиксируются многочисленные выломы скальной корки.
На плоскости расположено шесть неидентифицируемых крашеных изображений, сконцентрированных в левой части плоскости.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в центральной части Участка №5. Справа в 50 см. находится плоскость №1, слева в 20 см. находится плоскость №3. Плоскость находится над уровнем земли на высоте 115 см, имеет подпрямоугольную форму, сильно вытянута по горизонтали. Вся поверхность плоскости покрыта биоплёнкой белого цвета, фиксируются многочисленные выломы скальной корки.
На плоскости расположено шесть неидентифицируемых крашеных изображений, сконцентрированных в левой части плоскости.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Плоскости №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Справа в 20 см находится плоскость №2, слева под углом примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 95 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости 130*42 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета, наблюдаются многочисленные выломы скальной корки. В верхней и средней частях плоскости многочисленные глубокие трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в нижней части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Изображение 1 (в центральной части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Изображение 1 (слева в верхней части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Справа в 20 см находится плоскость №2, слева под углом примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 95 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости 130*42 см. Вся поверхность плоскости покрыта биоплёнкой белого цвета, наблюдаются многочисленные выломы скальной корки. В верхней и средней частях плоскости многочисленные глубокие трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в нижней части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Изображение 1 (в центральной части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Изображение 1 (слева в верхней части плоскости) – неидентифицируемые остатки крашеного изображения, плохо сохранилось.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Плоскость 4
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Справа под углом примыкает плоскость №3. Плоскость находится над уровнем земли на высоте 101 см, имеет подпрямоугольную форму. Размеры плоскости 21*40 см. Посередине проходит глубокая трещина, делящая плоскость на две части.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – антропоморфное изображение, сохранилось плохо.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в правой части Участка №5. Справа под углом примыкает плоскость №3. Плоскость находится над уровнем земли на высоте 101 см, имеет подпрямоугольную форму. Размеры плоскости 21*40 см. Посередине проходит глубокая трещина, делящая плоскость на две части.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – антропоморфное изображение, сохранилось плохо.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – ; связующее вещество – ; добавки –
Плоскость №5
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в левой части Участка №5. Плоскость находится над уровнем земли на высоте 152 см, имеет подпрямоугольную форму. Размеры плоскости 50*90 см. Поверхность плоскости покрыта биоплёнкой белого цвета. Посередине плоскости проходит глубокая вертикальная трещина. В левой части плоскости выломы скальной породы.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (в центральной части плоскости) - крупное нефигуративное пятно краски

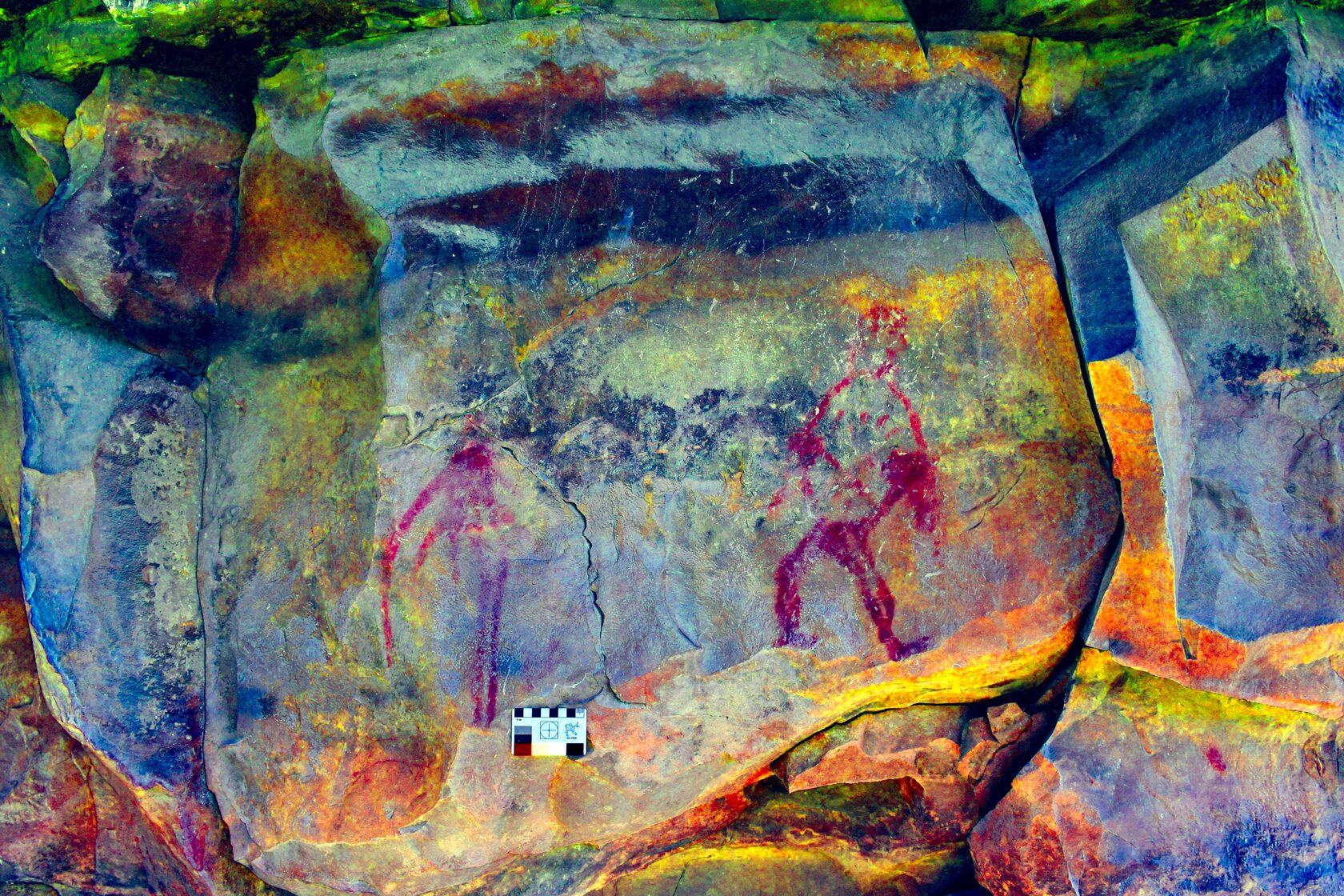

Изображение 3 (в правой части плоскости) - две антропоморфные фигуры, сохранились хорошо.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость находится в левой части Участка №5. Плоскость находится над уровнем земли на высоте 152 см, имеет подпрямоугольную форму. Размеры плоскости 50*90 см. Поверхность плоскости покрыта биоплёнкой белого цвета. Посередине плоскости проходит глубокая вертикальная трещина. В левой части плоскости выломы скальной породы.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (в центральной части плоскости) - крупное нефигуративное пятно краски
Изображение 3 (в правой части плоскости) - две антропоморфные фигуры, сохранились хорошо.
Исследование состава красок изображений проводилось методом рамановской спектроскопии.
Состав краски изображений: минеральная основа – ; связующее вещество – ; добавки –
Местонахождение Малая Сыя
Местонахождение Малая Сыя расположено в Ширинском районе
Республики Хакасия, в 0,4 км к северу от одноименного села. Местонахождение
представляет собой одиночную вертикальную плоскость, расположенную под небольшим скальным навесом. На плоскости обнаружены антропоморфные личины ранней изобразительной традиции окуневской культуры эпохи ранней бронзы.
Республики Хакасия, в 0,4 км к северу от одноименного села. Местонахождение
представляет собой одиночную вертикальную плоскость, расположенную под небольшим скальным навесом. На плоскости обнаружены антропоморфные личины ранней изобразительной традиции окуневской культуры эпохи ранней бронзы.
Местонахождение Малая Сыя
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость расположена в правой нижней части участка. Она находится вплотную над уровнем земли, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 284*124 см. По всей плоскости проходят мелкие трещины. По бокам плоскость покрыта коркой жёлтого цвета, центральная часть покрыта кальцитовыми натеками и биопленкой черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры, плохо сохранилась, фиксируются глаза и рот.
Исследование состава красок изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит или гематитсодержащая охра; связующее вещество – не выявлено; добавки – гипс или ангидрит.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость расположена в правой нижней части участка. Она находится вплотную над уровнем земли, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 284*124 см. По всей плоскости проходят мелкие трещины. По бокам плоскость покрыта коркой жёлтого цвета, центральная часть покрыта кальцитовыми натеками и биопленкой черного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры, плохо сохранилась, фиксируются глаза и рот.
Исследование состава красок изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит или гематитсодержащая охра; связующее вещество – не выявлено; добавки – гипс или ангидрит.
Малоарбатская писаница
Малоарбатская писаница расположена в Таштыпском районе Республики Хакасия у села Малые Арбаты. На памятнике выделено 5 участков с изображениями, которые делятся на три хронологических пласта: изображения эпохи ранней бронзы, раннего железного века и этнографического времени.
Малоарбатская писаница
Участки №1-5
Малоарбатская писаница
Участок №1
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения №1
Фото 5 - рамановский спектр краски изображения №3
Плоскость расположена в левой нижней части Участка №1. К её левому краю примыкает плоскость №2, к верхнему правому краю примыкает плоскость №4. Плоскость находится вплотную над уровнем земли, имеет подовальную форму, вытянута по горизонтали. Размеры плоскости составляют 168*86 см.
По середине плоскости проходит глубокая вертикальная трещина, левая часть плоскости покрыта лишайником белого и жёлтого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальные глаза, отдельные лучи.
Изображение 2 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются три горизонтальные линии
Изображение 3 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальный глаз, косые линии.
Исследование состава красок изображений 1 и 3 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения №1
Фото 5 - рамановский спектр краски изображения №3
Плоскость расположена в левой нижней части Участка №1. К её левому краю примыкает плоскость №2, к верхнему правому краю примыкает плоскость №4. Плоскость находится вплотную над уровнем земли, имеет подовальную форму, вытянута по горизонтали. Размеры плоскости составляют 168*86 см.
По середине плоскости проходит глубокая вертикальная трещина, левая часть плоскости покрыта лишайником белого и жёлтого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальные глаза, отдельные лучи.
Изображение 2 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются три горизонтальные линии
Изображение 3 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальный глаз, косые линии.
Исследование состава красок изображений 1 и 3 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней краю Участка №1. К её нижнему краю примыкает плоскость №1, к правому верхнему краю примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 86 см, имеет подтреугольную форму. Размеры плоскости составляют 39*39 см.
По правой части плоскости проходят трещины, в левой верхней части плоскости есть вылом.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной верхней части плоскости) – родовой знак (тамга), изображения хорошо сохранилось.
Изображение 2 (по всей площади плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, перекрыта изображением этнографического времени, сверху и снизу изображения фиксируется несколько горизонтальных линий.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней краю Участка №1. К её нижнему краю примыкает плоскость №1, к правому верхнему краю примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 86 см, имеет подтреугольную форму. Размеры плоскости составляют 39*39 см.
По правой части плоскости проходят трещины, в левой верхней части плоскости есть вылом.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной верхней части плоскости) – родовой знак (тамга), изображения хорошо сохранилось.
Изображение 2 (по всей площади плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, перекрыта изображением этнографического времени, сверху и снизу изображения фиксируется несколько горизонтальных линий.
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №1. Снизу в 30 см от плоскости расположена плоскость №2, справа в 34 см плоскость №4. Плоскость находится над уровнем земли на высоте 145 см, имеет подтреугольную форму. Размеры плоскости составляют 57*50 см. По всей плоскости фиксируются многочисленные выломы породы. Левая верхняя часть плоскости покрыта лишайником жёлтого цвета, правая нижняя часть покрыта налетом светло-желтого цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – палимпсест из пяти крашеных крестов, вероятно этнографического времени. Верхняя часть изображения утрачена.
Изображения 2 (слева в нижней части плоскости) – одиночный крест, плохо сохранился, часть изображения утрачена.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №1. Снизу в 30 см от плоскости расположена плоскость №2, справа в 34 см плоскость №4. Плоскость находится над уровнем земли на высоте 145 см, имеет подтреугольную форму. Размеры плоскости составляют 57*50 см. По всей плоскости фиксируются многочисленные выломы породы. Левая верхняя часть плоскости покрыта лишайником жёлтого цвета, правая нижняя часть покрыта налетом светло-желтого цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – палимпсест из пяти крашеных крестов, вероятно этнографического времени. Верхняя часть изображения утрачена.
Изображения 2 (слева в нижней части плоскости) – одиночный крест, плохо сохранился, часть изображения утрачена.
Плоскость №4
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 5
Фото 6 - рамановский спектр краски изображения 2
Плоскость расположена в левой средней части Участка №1. К её левому краю примыкает плоскость №3, снизу слева примыкает плоскость №2, к правому краю плоскости примыкает плоскость №6, сверху примыкает плоскость №5. Плоскость находится над уровнем земли на высоте 86 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 80*128 см.
По всей плоскости фиксируются многочисленные трещины и биопленка черного цвета.
На плоскости расположено шесть крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются четыре горизонтальные линии, личина перекрыта изображением этнографического времени.
Изображение 2 (справа в верхней части плоскости) – солярный знак этнографического времени, перекрывающий личину в джойском изобразительном стиле, изображение хорошо сохранилось.
Изображение 3 (в центральной части плоскости справа) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальный глаз и пять горизонтальных линий. В своей нижней части перекрыта плохо сохранившимся изображением этнографического времени.
Изображение 4 (в центральной части плоскости слева) - солярный знак этнографического времени.
Изображение 5 (в нижней части плоскости слева) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируются три горизонтальные линии и две косые линии.
Изображение 6 (в центральной нижней части плоскости) – изображение этнографического времени, плохо сохранилось.
Исследование состава красок изображений 1, 2, 5 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 5: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 5
Фото 6 - рамановский спектр краски изображения 2
Плоскость расположена в левой средней части Участка №1. К её левому краю примыкает плоскость №3, снизу слева примыкает плоскость №2, к правому краю плоскости примыкает плоскость №6, сверху примыкает плоскость №5. Плоскость находится над уровнем земли на высоте 86 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 80*128 см.
По всей плоскости фиксируются многочисленные трещины и биопленка черного цвета.
На плоскости расположено шесть крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются четыре горизонтальные линии, личина перекрыта изображением этнографического времени.
Изображение 2 (справа в верхней части плоскости) – солярный знак этнографического времени, перекрывающий личину в джойском изобразительном стиле, изображение хорошо сохранилось.
Изображение 3 (в центральной части плоскости справа) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируется овальный глаз и пять горизонтальных линий. В своей нижней части перекрыта плохо сохранившимся изображением этнографического времени.
Изображение 4 (в центральной части плоскости слева) - солярный знак этнографического времени.
Изображение 5 (в нижней части плоскости слева) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируются три горизонтальные линии и две косые линии.
Изображение 6 (в центральной нижней части плоскости) – изображение этнографического времени, плохо сохранилось.
Исследование состава красок изображений 1, 2, 5 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 5: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Плоскость №5
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №1. Снизу к плоскости примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 214 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 76*56 см.
Вся плоскость покрыта лишайником и мелкими трещинами.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – крупное нефигуративное пятно краски.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №1. Снизу к плоскости примыкает плоскость №4. Плоскость находится над уровнем земли на высоте 214 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 76*56 см.
Вся плоскость покрыта лишайником и мелкими трещинами.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – крупное нефигуративное пятно краски.
Плоскость №6
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой средней части Участка №1. К её левому краю примыкает плоскость №4, сверху плоскость №7, с правой нижней части примыкает плоскость №8, с правого верхнего угла примыкает плоскость №9. Плоскость находится вплотную над уровнем земли, имеет подтреугольную форму, вытянута по вертикали. Размеры плоскости составляют 66*170 см.
По всей плоскости многочисленные выломы скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина ранней изобразительной традиции окуневской культуры, плохо сохранилась, часть изображения утрачено, фиксируется только глаз и две косые линии.
Изображение 2 (в центральной нижней части плоскости) – изображение этнографического времени, плохо сохранилось, фиксируется только полукруг.
Изображение 3 (справа в нижней части плоскости) – антропоморфное изображение раннего железного века, хорошо сохранилось.
Изображение 4 (внизу плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой средней части Участка №1. К её левому краю примыкает плоскость №4, сверху плоскость №7, с правой нижней части примыкает плоскость №8, с правого верхнего угла примыкает плоскость №9. Плоскость находится вплотную над уровнем земли, имеет подтреугольную форму, вытянута по вертикали. Размеры плоскости составляют 66*170 см.
По всей плоскости многочисленные выломы скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина ранней изобразительной традиции окуневской культуры, плохо сохранилась, часть изображения утрачено, фиксируется только глаз и две косые линии.
Изображение 2 (в центральной нижней части плоскости) – изображение этнографического времени, плохо сохранилось, фиксируется только полукруг.
Изображение 3 (справа в нижней части плоскости) – антропоморфное изображение раннего железного века, хорошо сохранилось.
Изображение 4 (внизу плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Плоскость №7
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №1. К нижней части плоскости примыкает плоскость №6, справа примыкает плоскость №9. Плоскость находится над уровнем земли на высоте 170 см, имеет ромбовидную форму. Размеры плоскости составляют 105*83 см.
По всей плоскости проходят многочисленные выломы скальной поверхности.
На плоскости расположено пять крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 2 (в центральной верхней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 3 (в центральной части плоскости) – две горизонтальные черты, изображение хорошо сохранилось.
Изображение 4 (в нижней части плоскости) – крест, изображение хорошо сохранилось.
Изображение 5 (в нижней части плоскости) – точка, изображение хорошо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №1. К нижней части плоскости примыкает плоскость №6, справа примыкает плоскость №9. Плоскость находится над уровнем земли на высоте 170 см, имеет ромбовидную форму. Размеры плоскости составляют 105*83 см.
По всей плоскости проходят многочисленные выломы скальной поверхности.
На плоскости расположено пять крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 2 (в центральной верхней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 3 (в центральной части плоскости) – две горизонтальные черты, изображение хорошо сохранилось.
Изображение 4 (в нижней части плоскости) – крест, изображение хорошо сохранилось.
Изображение 5 (в нижней части плоскости) – точка, изображение хорошо сохранилось.
Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в левой нижней части Участка №1. Слева сверху к плоскости примыкает плоскость №6, сверху примыкает плоскость №9, справа сверху плоскость граничит с плоскостью №10. Плоскость находится вплотную над уровнем земли, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 123*104 см.
По всей плоскости проходят многочисленные трещины и выломы скальной поверхности.
На плоскости предположительно расположено два крашеных изображения.
Изображение 1 (слева в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображения 2
Плоскость расположена в левой нижней части Участка №1. Слева сверху к плоскости примыкает плоскость №6, сверху примыкает плоскость №9, справа сверху плоскость граничит с плоскостью №10. Плоскость находится вплотную над уровнем земли, имеет подовальную форму, вытянута по вертикали. Размеры плоскости составляют 123*104 см.
По всей плоскости проходят многочисленные трещины и выломы скальной поверхности.
На плоскости предположительно расположено два крашеных изображения.
Изображение 1 (слева в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит с магнетитом; связующее вещество – не выявлено; добавки – нет.
Плоскость №9
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch
Фото 4 - рамановский спектр краски изображений 2-4
Плоскость расположена в левой нижней части Участка №1. Слева к плоскости примыкают плоскости №6 и 7, снизу плоскость №8, справа плоскость №10. Плоскость находится над уровнем земли на высоте 120 см, имеет подтреугольную форму. Размеры плоскости составляют 49*38 см. На плоскости фиксируются многочисленные трещины и выломы скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в верхней части плоскости) – черта, изображение плохо сохранилось.
Изображение 2 (в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 3 (слева в нижней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 4 (слева в нижней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава красок изображений 2-4 проводилось методом рамановской спектроскопии.
Состав краски изображений 2-4: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch
Фото 4 - рамановский спектр краски изображений 2-4
Плоскость расположена в левой нижней части Участка №1. Слева к плоскости примыкают плоскости №6 и 7, снизу плоскость №8, справа плоскость №10. Плоскость находится над уровнем земли на высоте 120 см, имеет подтреугольную форму. Размеры плоскости составляют 49*38 см. На плоскости фиксируются многочисленные трещины и выломы скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в верхней части плоскости) – черта, изображение плохо сохранилось.
Изображение 2 (в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 3 (слева в нижней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 4 (слева в нижней части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава красок изображений 2-4 проводилось методом рамановской спектроскопии.
Состав краски изображений 2-4: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Плоскость №10
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображений 1-3
Плоскость расположена в левой средней части Участка №1. Снизу плоскость граничит с плоскостью №8, сверху к плоскости примыкает плоскость №11. Плоскость находится над уровнем земли на высоте 116 см, имеет треугольную форму. Размеры плоскости составляют 55*28 см. По поверхности плоскости проходят трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (в левой части плоскости) – родовой знак (тамга), изображение плохо сохранилось, большая его часть отсутствует.
Изображение 2 (в центральной части плоскости) – зооморфное изображение (собака ?), изображение хорошо сохранилось.
Изображение 3 (в правой части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава красок изображений 1-3 проводилось методом рамановской спектроскопии.
Состав краски изображений 1-3: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображений 1-3
Плоскость расположена в левой средней части Участка №1. Снизу плоскость граничит с плоскостью №8, сверху к плоскости примыкает плоскость №11. Плоскость находится над уровнем земли на высоте 116 см, имеет треугольную форму. Размеры плоскости составляют 55*28 см. По поверхности плоскости проходят трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (в левой части плоскости) – родовой знак (тамга), изображение плохо сохранилось, большая его часть отсутствует.
Изображение 2 (в центральной части плоскости) – зооморфное изображение (собака ?), изображение хорошо сохранилось.
Изображение 3 (в правой части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Исследование состава красок изображений 1-3 проводилось методом рамановской спектроскопии.
Состав краски изображений 1-3: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Плоскость №11
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр светлой краски изображений 1 и 2
Фото 5 - рамановский спектр темной краски изображений 1 и 2
Плоскость расположена в левой средняя части Участка №1. Снизу граничит с плоскость №10, слева примыкает плоскость №9, сверху плоскость №12. Плоскость находится над уровнем земли на высоте 142 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 59*66 см.
По всей плоскости проходят многочисленные мелкие трещины скальной поверхности.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав светлой краски изображений 1 и 2: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Состав темной краски изображений 1 и 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр светлой краски изображений 1 и 2
Фото 5 - рамановский спектр темной краски изображений 1 и 2
Плоскость расположена в левой средняя части Участка №1. Снизу граничит с плоскость №10, слева примыкает плоскость №9, сверху плоскость №12. Плоскость находится над уровнем земли на высоте 142 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 59*66 см.
По всей плоскости проходят многочисленные мелкие трещины скальной поверхности.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в нижней части плоскости) - неидентифицированные остатки крашеного изображения.
Исследование состава красок изображений 1 и 2 проводилось методом рамановской спектроскопии.
Состав светлой краски изображений 1 и 2: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Состав темной краски изображений 1 и 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №12
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Слева к плоскости примыкает плоскость №13, снизу плоскость граничит с плоскостью №11. Плоскость находится над уровнем земли на высоте 210 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 30*42 см.
На плоскости фиксируются две трещины сверху.
На плоскости расположено два крашенных изображения.
Изображение 1 (в центральной части плоскости) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируются горизонтальные линии, перекрыта изображением этнографического времени.
Изображение 2 (в центральной части плоскости) - родовой знак (тамга), изображение хорошо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Слева к плоскости примыкает плоскость №13, снизу плоскость граничит с плоскостью №11. Плоскость находится над уровнем земли на высоте 210 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 30*42 см.
На плоскости фиксируются две трещины сверху.
На плоскости расположено два крашенных изображения.
Изображение 1 (в центральной части плоскости) - личина в джойском изобразительном стиле, плохо сохранилась, фиксируются горизонтальные линии, перекрыта изображением этнографического времени.
Изображение 2 (в центральной части плоскости) - родовой знак (тамга), изображение хорошо сохранилось.
Плоскость №13
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Слева к плоскости примыкает плоскость №12. Плоскость находится над уровнем земли на высоте 210 см, имеет овальную форму, вытянута вертикально. Размеры плоскости составляют 50*80 см. Часть плоскости с изображение утрачена, по всей площади присутствуют крупные трещины.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Слева к плоскости примыкает плоскость №12. Плоскость находится над уровнем земли на высоте 210 см, имеет овальную форму, вытянута вертикально. Размеры плоскости составляют 50*80 см. Часть плоскости с изображение утрачена, по всей площади присутствуют крупные трещины.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Плоскость №14
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №1. Сверху справа плоскость граничит с плоскостью №15. Плоскость находится вплотную над уровнем земли, вертикально вытянутая плоскость с треугольными выступами. Размеры плоскости составляют 56*132 см. На плоскости много трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №1. Сверху справа плоскость граничит с плоскостью №15. Плоскость находится вплотную над уровнем земли, вертикально вытянутая плоскость с треугольными выступами. Размеры плоскости составляют 56*132 см. На плоскости много трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось.
Плоскость №15
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой верхней части Участка №1. Плоскость находится над уровнем земли на высоте 123 см, имеет прямоугольную форму. Размеры плоскости составляют 8*11 см. На плоскости фиксируются следы черной пленки и кальцитовый натек.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой верхней части Участка №1. Плоскость находится над уровнем земли на высоте 123 см, имеет прямоугольную форму. Размеры плоскости составляют 8*11 см. На плоскости фиксируются следы черной пленки и кальцитовый натек.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №16
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Снизу справа плоскость граничит с плоскостью №17. Плоскость находится над уровнем земли на высоте 80 см, имеет квадратную форму. Размеры плоскости составляют 60*103 см.
На плоскости много трещин, есть следы черной биопленки и кальцитовые натеки.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Изображение 2 (слева в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (слева в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Снизу справа плоскость граничит с плоскостью №17. Плоскость находится над уровнем земли на высоте 80 см, имеет квадратную форму. Размеры плоскости составляют 60*103 см.
На плоскости много трещин, есть следы черной биопленки и кальцитовые натеки.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - родовой знак (тамга), изображение плохо сохранилось, фиксируется только круг.
Изображение 2 (слева в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (слева в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Плоскость №17
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой нижней части Участка №1. Сверху справа плоскость граничит с плоскостью №16. Плоскость находится над уровнем земли на высоте 29 см, имеет квадратную форму. Размеры плоскости составляют 42*95 см.
На плоскости много трещин, разделяющих её на мелкие блоки.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - личина ранней изобразительной традиции окуневской культуры, изображение плохо сохранилось, фиксируется глаз, рот и вертикальная черта возле глаза.
Изображение 2 (слева в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (снизу в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Исследование состава краски изображения 1 проводился методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой нижней части Участка №1. Сверху справа плоскость граничит с плоскостью №16. Плоскость находится над уровнем земли на высоте 29 см, имеет квадратную форму. Размеры плоскости составляют 42*95 см.
На плоскости много трещин, разделяющих её на мелкие блоки.
На плоскости расположено три крашеных изображения.
Изображение 1 (справа в верхней части плоскости) - личина ранней изобразительной традиции окуневской культуры, изображение плохо сохранилось, фиксируется глаз, рот и вертикальная черта возле глаза.
Изображение 2 (слева в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (снизу в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Исследование состава краски изображения 1 проводился методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №18
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №1. Слева плоскость примыкает к плоскости №17, справа сверху граничит с плоскостью №19. Плоскость находится над уровнем земли на высоте 55 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 130*115 см.
Плоскость разделена трещинами на несколько блоков, часть скальной поверхности с рисунками отсутствует.
На плоскости расположено неизвестное количество крашенных изображений.
Изображение 1 (в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №1. Слева плоскость примыкает к плоскости №17, справа сверху граничит с плоскостью №19. Плоскость находится над уровнем земли на высоте 55 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 130*115 см.
Плоскость разделена трещинами на несколько блоков, часть скальной поверхности с рисунками отсутствует.
На плоскости расположено неизвестное количество крашенных изображений.
Изображение 1 (в верхней части плоскости) - неидентифицированные остатки крашеного изображения.
Плоскость №19
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Справа плоскость граничит с плоскостью №22, слева с плоскостью №20. Плоскость находится над уровнем земли на высоте 135 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 30*27 см.
На плоскости проходит много трещин, разделяющих её на мелкие блоки.
На плоскости расположено два крашеных изображения.
Изображение 1 (слева в верхней части плоскости) – крупная точка, изображение плохо сохранилось.
Изображение 2 (слева в центральной части плоскости) – часть родового знака (тамги), изображение плохо сохранилось, фиксируется только часть изображения в виде трех крестов.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Справа плоскость граничит с плоскостью №22, слева с плоскостью №20. Плоскость находится над уровнем земли на высоте 135 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 30*27 см.
На плоскости проходит много трещин, разделяющих её на мелкие блоки.
На плоскости расположено два крашеных изображения.
Изображение 1 (слева в верхней части плоскости) – крупная точка, изображение плохо сохранилось.
Изображение 2 (слева в центральной части плоскости) – часть родового знака (тамги), изображение плохо сохранилось, фиксируется только часть изображения в виде трех крестов.
Плоскость №20
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Справа плоскость граничит с плоскостью №19. Плоскость находится над уровнем земли на высоте 190 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 38*75 см. На плоскости фиксируется много выломов скальной поверхности.
На плоскости расположено два крашеных изображения.
Изображение 1 (в правой верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (в центральной нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №1. Справа плоскость граничит с плоскостью №19. Плоскость находится над уровнем земли на высоте 190 см, имеет подпрямоугольную форму, вытянута вертикально. Размеры плоскости составляют 38*75 см. На плоскости фиксируется много выломов скальной поверхности.
На плоскости расположено два крашеных изображения.
Изображение 1 (в правой верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (в центральной нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Плоскость №21
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №1. Сверху в 22 см расположена плоскость №22. Плоскость находится над скальной полкой на высоте 20 см, имеет подпрямоугольную форму. Размеры плоскости составляют 35*34 см.
По всей поверхности плоскости фиксируются многочисленные трещины, в верхней части плоскости крупный вылом скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №1. Сверху в 22 см расположена плоскость №22. Плоскость находится над скальной полкой на высоте 20 см, имеет подпрямоугольную форму. Размеры плоскости составляют 35*34 см.
По всей поверхности плоскости фиксируются многочисленные трещины, в верхней части плоскости крупный вылом скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Малоарбатская писаница
Участок №1
Вернуться назад
Плоскость №22
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Слева сверху плоскость граничит с плоскостью №23, сверху к центральной части плоскости примыкает плоскость №24, снизу в 22 см расположена плоскость №21. Плоскость находится над скальной полкой на высоте 122 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры плоскости составляют 65*23 см.
По всей поверхности плоскости фиксируются многочисленные выломы скальной поверхности.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Слева сверху плоскость граничит с плоскостью №23, сверху к центральной части плоскости примыкает плоскость №24, снизу в 22 см расположена плоскость №21. Плоскость находится над скальной полкой на высоте 122 см, имеет подтреугольную форму, вытянута по горизонтали. Размеры плоскости составляют 65*23 см.
По всей поверхности плоскости фиксируются многочисленные выломы скальной поверхности.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 3 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Плоскость №23
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Снизу плоскость примыкает к плоскости №22, справа граничит с плоскостью №24, снизу слева с плоскостью №19. Плоскость находится над скальной полкой на высоте 154 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 31*80 см.
По всей плоскости фиксируются многочисленные трещины, есть вылом скальной корки в левой части плоскости.
На плоскости расположено пять крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 3 (слева центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (в центральной нижней части плоскости) – родовой знак (тамга) в виде креста, изображение хорошо сохранилось.
Изображение 5 (справа в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Снизу плоскость примыкает к плоскости №22, справа граничит с плоскостью №24, снизу слева с плоскостью №19. Плоскость находится над скальной полкой на высоте 154 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 31*80 см.
По всей плоскости фиксируются многочисленные трещины, есть вылом скальной корки в левой части плоскости.
На плоскости расположено пять крашеных изображений.
Изображение 1 (справа в верхней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 2 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 3 (слева центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (в центральной нижней части плоскости) – родовой знак (тамга) в виде креста, изображение хорошо сохранилось.
Изображение 5 (справа в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Плоскость №24
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображений 3-4
Плоскость расположена в центральной средней части Участка №1. Слева плоскость примыкает к плоскости №23, справа граничит с плоскостью №27, снизу примыкает к плоскости №22, сверху над плоскостью в 40 см. расположена плоскость №25. Плоскость находится над скальной полкой на высоте 125 см, имеет подквадратную форму. Размеры плоскости составляют 48*62 см. По всей плоскости фиксируются многочисленные трещины.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии, глаза, рот.
Изображение 2 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 3 (справа в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (слева в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Исследование состава красок изображений 1, 3-4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3-4: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Фото 5 - рамановский спектр краски изображений 3-4
Плоскость расположена в центральной средней части Участка №1. Слева плоскость примыкает к плоскости №23, справа граничит с плоскостью №27, снизу примыкает к плоскости №22, сверху над плоскостью в 40 см. расположена плоскость №25. Плоскость находится над скальной полкой на высоте 125 см, имеет подквадратную форму. Размеры плоскости составляют 48*62 см. По всей плоскости фиксируются многочисленные трещины.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии, глаза, рот.
Изображение 2 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 3 (справа в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Изображение 4 (слева в нижней части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Исследование состава красок изображений 1, 3-4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3-4: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №25
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части Участка №1. Снизу под плоскостью в 40 см. расположена плоскость №24. Плоскость находится над скальной полкой на высоте 230 см, имеет подпрямоугольную форму. Размеры плоскости составляют 27*29 см. На плоскости фиксируется несколько крупных трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – личина ранней изобразительной традиции окуневской культуры, изображение полностью перекрыто кальцитовым натеком, фиксируются глаза, точки по боком от них, рот и нижние боковые линии.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной верхней части Участка №1. Снизу под плоскостью в 40 см. расположена плоскость №24. Плоскость находится над скальной полкой на высоте 230 см, имеет подпрямоугольную форму. Размеры плоскости составляют 27*29 см. На плоскости фиксируется несколько крупных трещин.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – личина ранней изобразительной традиции окуневской культуры, изображение полностью перекрыто кальцитовым натеком, фиксируются глаза, точки по боком от них, рот и нижние боковые линии.
Плоскость №26
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части Участка №1. Сверху слева плоскость примыкает к плоскости №27. Плоскость находится над скальной полкой на высоте 17 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 38*59 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной корки.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, левая верхняя часть изображения утрачена, оставшаяся часть полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии, глаза, рот.
Исследование состава краски изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость расположена в центральной верхней части Участка №1. Сверху слева плоскость примыкает к плоскости №27. Плоскость находится над скальной полкой на высоте 17 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 38*59 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной корки.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, левая верхняя часть изображения утрачена, оставшаяся часть полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии, глаза, рот.
Исследование состава краски изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Плоскость №27
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Слева плоскость примыкает к плоскости №24, снизу к плоскости №26. Плоскость находится над уровнем земли на высоте 124 см, имеет подпрямоугольную форму. Размеры плоскости составляют 35*62 см. По всей поверхности плоскости фиксируются многочисленные трещины и выломы скальной корки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней правой части плоскости) – неидентифицированные остатки крашеного изображения, изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №1. Слева плоскость примыкает к плоскости №24, снизу к плоскости №26. Плоскость находится над уровнем земли на высоте 124 см, имеет подпрямоугольную форму. Размеры плоскости составляют 35*62 см. По всей поверхности плоскости фиксируются многочисленные трещины и выломы скальной корки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней правой части плоскости) – неидентифицированные остатки крашеного изображения, изображение плохо сохранилось.
Плоскость №28
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №1. Сверху от плоскости в 37 см расположена плоскость №30. Плоскость находится над скальной полкой на высоте 20 см, имеет подпрямоугольную форму. Размеры плоскости составляют 30*25 см. По всей поверхности диагональные трещины, выломы породы в верхней левой части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №1. Сверху от плоскости в 37 см расположена плоскость №30. Плоскость находится над скальной полкой на высоте 20 см, имеет подпрямоугольную форму. Размеры плоскости составляют 30*25 см. По всей поверхности диагональные трещины, выломы породы в верхней левой части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Плоскость №29
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Слева плоскость примыкает к плоскости №27. Плоскость находится над скальной полкой на высоте 32 см, имеет подовальную форму. Размеры плоскости составляют 58*57 см.
По всей поверхности фиксируются трещины.
На плоскости расположено два крашеных изображения.
Изображение 1 (слева в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 2 (слева в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, центральная часть изображения утрачена, оставшаяся часть полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии и правый глаз.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Слева плоскость примыкает к плоскости №27. Плоскость находится над скальной полкой на высоте 32 см, имеет подовальную форму. Размеры плоскости составляют 58*57 см.
По всей поверхности фиксируются трещины.
На плоскости расположено два крашеных изображения.
Изображение 1 (слева в центральной части плоскости) – родовой знак (тамга), изображение хорошо сохранилось.
Изображение 2 (слева в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, центральная часть изображения утрачена, оставшаяся часть полностью перекрыта кальцитовым натеком, фиксируются множественные косые линии и правый глаз.
Плоскость №30
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Снизу в 37 см плоскость граничит с плоскостью №28, справа сверху примыкает к плоскости №31. Плоскость находится над уровнем земли на высоте 59 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 17*16 см.
По всей поверхности фиксируются трещины и биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Снизу в 37 см плоскость граничит с плоскостью №28, справа сверху примыкает к плоскости №31. Плоскость находится над уровнем земли на высоте 59 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 17*16 см.
По всей поверхности фиксируются трещины и биопленка черного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось.
Плоскость №31
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Снизу плоскость примыкает к плоскости №30, сверху граничит с плоскостью №32. Плоскость находится над уровнем земли на высоте 178 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 53*45 см.
По всей поверхности фиксируются трещины, часть центральной части плоскости отсутствует.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось, верхняя часть отсутствует.
Изображение 2 (снизу в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №1. Снизу плоскость примыкает к плоскости №30, сверху граничит с плоскостью №32. Плоскость находится над уровнем земли на высоте 178 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 53*45 см.
По всей поверхности фиксируются трещины, часть центральной части плоскости отсутствует.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – родовой знак (тамга), изображение плохо сохранилось, верхняя часть отсутствует.
Изображение 2 (снизу в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №32
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой средней части Участка №1. Справа снизу плоскость примыкает к плоскости №31. Плоскость находится над скальной полкой на высоте 15 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 15*22 см. Выломы скальной корки в левой нижней части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – зооморфное изображение (козел), изображение хорошо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой средней части Участка №1. Справа снизу плоскость примыкает к плоскости №31. Плоскость находится над скальной полкой на высоте 15 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 15*22 см. Выломы скальной корки в левой нижней части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – зооморфное изображение (козел), изображение хорошо сохранилось.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с гетитом; связующее вещество – не выявлено; добавки – нет.
Малоарбатская писаница
Участок №2
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней части Участка №2. Справа сверху плоскость примыкает к плоскости №2. Плоскость находится над уровнем земли на высоте 5 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 76*60 см. По всей плоскости фиксируются многочисленные трещины, есть вылом скальной корки в левой части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней части Участка №2. Справа сверху плоскость примыкает к плоскости №2. Плоскость находится над уровнем земли на высоте 5 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 76*60 см. По всей плоскости фиксируются многочисленные трещины, есть вылом скальной корки в левой части плоскости.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней части Участка №2. Справа плоскость примыкает к плоскости №4, снизу слева граничит с плоскостью №1, сверху с плоскостью №3. Плоскость находится над уровнем земли на высоте 77 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 24*73 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой нижней части Участка №2. Справа плоскость примыкает к плоскости №4, снизу слева граничит с плоскостью №1, сверху с плоскостью №3. Плоскость находится над уровнем земли на высоте 77 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 24*73 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №2. Снизу плоскость примыкает к плоскости №22 участка №1, справа граничит с плоскостью №24 участка №1, слева примыкает к плоскости №19 участка №1. Плоскость находится над уровнем земли на высоте 132 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 32*52 см. По всей плоскости фиксируются многочисленные трещины.
На плоскости расположено одно крашенное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №2. Снизу плоскость примыкает к плоскости №22 участка №1, справа граничит с плоскостью №24 участка №1, слева примыкает к плоскости №19 участка №1. Плоскость находится над уровнем земли на высоте 132 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 32*52 см. По всей плоскости фиксируются многочисленные трещины.
На плоскости расположено одно крашенное изображение.
Изображение 1 (в левой части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №4
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №2. Плоскость расположена перпендикулярно к плоскости №2. Плоскость находится над уровнем земли на высоте 66 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 27*103 см. По всей плоскости фиксируются многочисленные трещины и желтый лишайник.
На плоскости расположено одно крашенное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №2. Плоскость расположена перпендикулярно к плоскости №2. Плоскость находится над уровнем земли на высоте 66 см, имеет подпрямоугольную форму, вытянута по вертикали. Размеры плоскости составляют 27*103 см. По всей плоскости фиксируются многочисленные трещины и желтый лишайник.
На плоскости расположено одно крашенное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №5
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №2. Сверху слева плоскость примыкает к плоскости №6, сверху справа граничит с плоскостью №8. Плоскость находится вплотную над уровнем земли, имеет подпрямоугольную форму. Размеры плоскости составляют 60*56 см. По всей плоскости фиксируются трещины, кальцитовые натеки, черные и желтые биообрастатели.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №2. Сверху слева плоскость примыкает к плоскости №6, сверху справа граничит с плоскостью №8. Плоскость находится вплотную над уровнем земли, имеет подпрямоугольную форму. Размеры плоскости составляют 60*56 см. По всей плоскости фиксируются трещины, кальцитовые натеки, черные и желтые биообрастатели.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №6
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №2. Снизу плоскость примыкает к плоскости №5, сверху граничит с плоскостями №7 и №8, сбоку примыкает к плоскости №11. Плоскость находится над уровнем земли на высоте 58 см, имеет подквадратную форму. Размеры плоскости составляют 52*59 см.
По всей плоскости фиксируются трещины, левая верхняя часть плоскости отсутствует, плоскость покрыта кальцитовыми натеками.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной нижней части Участка №2. Снизу плоскость примыкает к плоскости №5, сверху граничит с плоскостями №7 и №8, сбоку примыкает к плоскости №11. Плоскость находится над уровнем земли на высоте 58 см, имеет подквадратную форму. Размеры плоскости составляют 52*59 см.
По всей плоскости фиксируются трещины, левая верхняя часть плоскости отсутствует, плоскость покрыта кальцитовыми натеками.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №7
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной части Участка №2. Снизу плоскость примыкает к плоскостям №7 и №8. Плоскость находится над уровнем земли на высоте 94 см, имеет прямоугольную форму. Размеры плоскости составляют 48*36 см. По всей плоскости фиксируются трещины, черные и желтые биообрастатели.
На плоскости расположено одно крашеное изображение.
Изображение 1 (по всей поверхности плоскости) – неидентифицированные остатки крупного палимпсеста крашеных изображений, изображение плохо сохранилось.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной части Участка №2. Снизу плоскость примыкает к плоскостям №7 и №8. Плоскость находится над уровнем земли на высоте 94 см, имеет прямоугольную форму. Размеры плоскости составляют 48*36 см. По всей плоскости фиксируются трещины, черные и желтые биообрастатели.
На плоскости расположено одно крашеное изображение.
Изображение 1 (по всей поверхности плоскости) – неидентифицированные остатки крупного палимпсеста крашеных изображений, изображение плохо сохранилось.
Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №2. Сверху справа плоскость граничит с плоскостью №7, слева примыкает к плоскости №6, слева снизу граничит с плоскостью №5. Плоскость находится над уровнем земли на высоте 53 см, имеет подтреугольную форму. Размеры плоскости составляют 44*35 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности, черные и желтые биообрастатели, вверху справа пленка зеленого цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №2. Сверху справа плоскость граничит с плоскостью №7, слева примыкает к плоскости №6, слева снизу граничит с плоскостью №5. Плоскость находится над уровнем земли на высоте 53 см, имеет подтреугольную форму. Размеры плоскости составляют 44*35 см.
По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности, черные и желтые биообрастатели, вверху справа пленка зеленого цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №9
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №2. Снизу слева от плоскости расположена плоскость №7. Плоскость находится над скальной полкой на высоте 20 см, имеет подтреугольную форму. Размеры плоскости составляют 55*58 см. По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности, оранжевые биообрастатели.
На плоскости расположено два крашеных изображения.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №2. Снизу слева от плоскости расположена плоскость №7. Плоскость находится над скальной полкой на высоте 20 см, имеет подтреугольную форму. Размеры плоскости составляют 55*58 см. По всей плоскости фиксируются многочисленные трещины и выломы скальной поверхности, оранжевые биообрастатели.
На плоскости расположено два крашеных изображения.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №10
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №2. Слева от плоскости расположена плоскость №7. Плоскость находится вплотную над уровнем скальной полки, имеет прямоугольную форму. Размеры плоскости составляют 39*23 см.
По всей плоскости фиксируются трещины, кальцитовые натеки, черная биопленка, лишайники.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой верхней части) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №2. Слева от плоскости расположена плоскость №7. Плоскость находится вплотную над уровнем скальной полки, имеет прямоугольную форму. Размеры плоскости составляют 39*23 см.
По всей плоскости фиксируются трещины, кальцитовые натеки, черная биопленка, лишайники.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в левой верхней части) – неидентифицированные остатки крашеного изображения.
Малоарбатская писаница
Участок №3
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №3. Справа плоскость примыкает к плоскости №2, сверху граничит с плоскостью №3. Плоскость находится вплотную над уровнем скальной полки, имеет подовальную форму. Размеры плоскости составляют 82*87 см. По всей плоскости фиксируются мелкие трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №3. Справа плоскость примыкает к плоскости №2, сверху граничит с плоскостью №3. Плоскость находится вплотную над уровнем скальной полки, имеет подовальную форму. Размеры плоскости составляют 82*87 см. По всей плоскости фиксируются мелкие трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №3. Слева плоскость граничит с плоскостью №1. Плоскость находится над скальной полкой на высоте 12 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 79*105 см. По всей плоскости фиксируются многочисленные трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в верхней части поверхности) – современная посетительская надпись.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой средней части Участка №3. Слева плоскость граничит с плоскостью №1. Плоскость находится над скальной полкой на высоте 12 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 79*105 см. По всей плоскости фиксируются многочисленные трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в верхней части поверхности) – современная посетительская надпись.
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №3. Снизу плоскость примыкает к плоскости №1. Плоскость находится над скальной полкой на высоте 6 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 51*44 см. По всей плоскости фиксируются многочисленные трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются две горизонтальные линии.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в левой верхней части Участка №3. Снизу плоскость примыкает к плоскости №1. Плоскость находится над скальной полкой на высоте 6 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 51*44 см. По всей плоскости фиксируются многочисленные трещины, кальцитовые натеки и черная биопленка.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются две горизонтальные линии.
Плоскость №4
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №3. Сверху справа плоскость примыкает к плоскости №5. Плоскость находится над уровнем земли на высоте 97 см, имеет подквадратную форму. Размеры плоскости составляют 56*57 см. На плоскости фиксируются две глубокие диагональные трещины.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №3. Сверху справа плоскость примыкает к плоскости №5. Плоскость находится над уровнем земли на высоте 97 см, имеет подквадратную форму. Размеры плоскости составляют 56*57 см. На плоскости фиксируются две глубокие диагональные трещины.
На плоскости расположено два крашеных изображения.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 2 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №5
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №3. Снизу слева плоскость примыкает к плоскости №4. Плоскость находится вплотную над уровнем скальной полки, имеет подтрапециевидную форму. Размеры плоскости составляют 37*72 см. По всей площади плоскости многочисленные глубокие трещины, по верхней и нижней части плоскости фиксируется лишайник жёлтого цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в центральной средней части Участка №3. Снизу слева плоскость примыкает к плоскости №4. Плоскость находится вплотную над уровнем скальной полки, имеет подтрапециевидную форму. Размеры плоскости составляют 37*72 см. По всей площади плоскости многочисленные глубокие трещины, по верхней и нижней части плоскости фиксируется лишайник жёлтого цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №6
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №3. Сверху справа в 30 см от плоскости расположена плоскость №7. Плоскость находится над уровнем земли на высоте 30 см, имеет подтрапециевидную форму. Размеры плоскости составляют 58*43 см. По всей поверхности плоскости проходят мелкие трещины, посередине есть глубокая трещина, в верхней части фиксируется биоплёнка чёрного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – современная посетительская надпись в виде креста.
Изображение 2 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №3. Сверху справа в 30 см от плоскости расположена плоскость №7. Плоскость находится над уровнем земли на высоте 30 см, имеет подтрапециевидную форму. Размеры плоскости составляют 58*43 см. По всей поверхности плоскости проходят мелкие трещины, посередине есть глубокая трещина, в верхней части фиксируется биоплёнка чёрного цвета.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – современная посетительская надпись в виде креста.
Изображение 2 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №7
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №3. Снизу слева в 30 см. плоскость граничит с плоскостью №6, справа плоскость примыкает к плоскости №8. Плоскость находится над уровнем земли на высоте 121 см, имеет подовальную форму. Размеры плоскости составляют 42*71 см. По всей поверхности плоскости проходят многочисленные трещины, плоскость покрыта кальцитовыми натеками и черной биопленкой.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №3. Снизу слева в 30 см. плоскость граничит с плоскостью №6, справа плоскость примыкает к плоскости №8. Плоскость находится над уровнем земли на высоте 121 см, имеет подовальную форму. Размеры плоскости составляют 42*71 см. По всей поверхности плоскости проходят многочисленные трещины, плоскость покрыта кальцитовыми натеками и черной биопленкой.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой средней части Участка №3. Слева плоскость примыкает к плоскости №7, сверху граничит с плоскостью №9. Плоскость находится над скальной полкой на высоте 117 см, имеет подтреугольную форму. Размеры плоскости составляют 42*41 см. По всей поверхности плоскости фиксируются многочисленные трещины и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются многочисленные горизонтальные линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой средней части Участка №3. Слева плоскость примыкает к плоскости №7, сверху граничит с плоскостью №9. Плоскость находится над скальной полкой на высоте 117 см, имеет подтреугольную форму. Размеры плоскости составляют 42*41 см. По всей поверхности плоскости фиксируются многочисленные трещины и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются многочисленные горизонтальные линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Плоскость №9
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №3. Снизу слева располагается плоскость №8. Плоскость находится над уровнем земли на высоте 150 см, имеет подовальную форму. Размеры плоскости составляют 46*50 см.
По всей поверхности плоскости фиксируются многочисленные трещины, кальцитовые натеки и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой средней части Участка №3. Снизу слева располагается плоскость №8. Плоскость находится над уровнем земли на высоте 150 см, имеет подовальную форму. Размеры плоскости составляют 46*50 см.
По всей поверхности плоскости фиксируются многочисленные трещины, кальцитовые натеки и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №10
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №3. Сверху граничит с плоскость №11. Плоскость находится над уровнем земли на высоте 190 см, имеет подтреугольную форму. Размеры плоскости составляют 70*29 см. По всей поверхности плоскости фиксируются трещины, кальцитовые натеки и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются правый глаз и три горизонтальные линии около рта.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №3. Сверху граничит с плоскость №11. Плоскость находится над уровнем земли на высоте 190 см, имеет подтреугольную форму. Размеры плоскости составляют 70*29 см. По всей поверхности плоскости фиксируются трещины, кальцитовые натеки и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются правый глаз и три горизонтальные линии около рта.
Плоскость №11
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №3. Снизу граничит с плоскость №10. Плоскость находится над уровнем земли на высоте 246 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 28*28 см. По всей поверхности плоскости фиксируются трещины, кальцитовые натеки, желтый лишайник и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой верхней части Участка №3. Снизу граничит с плоскость №10. Плоскость находится над уровнем земли на высоте 246 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 28*28 см. По всей поверхности плоскости фиксируются трещины, кальцитовые натеки, желтый лишайник и биоплёнка чёрного цвета.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Малоарбатская писаница
Участок №4
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №4. Справа от плоскости в 100 см. располагается плоскость №2. Плоскость находится над скальной полкой на высоте 101 см, имеет ромбовидную форму. Размеры плоскости составляют 29*37 см.
На плоскости фиксируются несколько крупных трещин и вылом скальной корки в правой части.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются левый глаз и две горизонтальные линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №4. Справа от плоскости в 100 см. располагается плоскость №2. Плоскость находится над скальной полкой на высоте 101 см, имеет ромбовидную форму. Размеры плоскости составляют 29*37 см.
На плоскости фиксируются несколько крупных трещин и вылом скальной корки в правой части.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – личина в джойском изобразительном стиле, плохо сохранилась, фиксируются левый глаз и две горизонтальные линии.
Исследование состава краски изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с большим количеством гетита; связующее вещество – не выявлено; добавки – нет.
Плоскость №2
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №4. Слева от плоскости в 100 см. располагается плоскость №1, снизу справа к плоскости примыкает плоскость №3. Плоскость находится от скальной полки на высоте 120 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 27*68 см.
На плоскости по всей её поверхности фиксируются многочисленные трещины.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №4. Слева от плоскости в 100 см. располагается плоскость №1, снизу справа к плоскости примыкает плоскость №3. Плоскость находится от скальной полки на высоте 120 см, имеет подпрямоугольную форму, вытянута по диагонали. Размеры плоскости составляют 27*68 см.
На плоскости по всей её поверхности фиксируются многочисленные трещины.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Плоскость №3
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №4. Сверху слева плоскость примыкает к плоскости №2. Плоскость находится от скальной полки на высоте 20 см, имеет подтреугольную форму. Размеры плоскости составляют 108*130 см.
На плоскости по всей её поверхности фиксируется биоплёнка черного цвета и кальцитовые натеки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №4. Сверху слева плоскость примыкает к плоскости №2. Плоскость находится от скальной полки на высоте 20 см, имеет подтреугольную форму. Размеры плоскости составляют 108*130 см.
На плоскости по всей её поверхности фиксируется биоплёнка черного цвета и кальцитовые натеки.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Малоарбатская писаница
Участок №5
Вернуться назад
Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №5. Плоскость находится вплотную над уровнем земли, имеет вогнутую подпрямоугольную форму, состоит из двух блоков, примыкающих друг к другу. Размеры левого блока плоскости составляют 20*52 см., размеры правого блока плоскости составляют 35*52 см.
По всей плоскости фиксируются мелкие трещины, верхняя часть покрыта лишайником жёлтого и белого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (в центральной части левого блока) – неидентифицированные остатки крашеного изображения.
Изображение 2 (в левой центральной части правого блока) – неидентифицированные остатки крашеного изображения.
Изображение 3 (в правой части правого блока) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой нижней части Участка №5. Плоскость находится вплотную над уровнем земли, имеет вогнутую подпрямоугольную форму, состоит из двух блоков, примыкающих друг к другу. Размеры левого блока плоскости составляют 20*52 см., размеры правого блока плоскости составляют 35*52 см.
По всей плоскости фиксируются мелкие трещины, верхняя часть покрыта лишайником жёлтого и белого цвета.
На плоскости расположено три крашеных изображения.
Изображение 1 (в центральной части левого блока) – неидентифицированные остатки крашеного изображения.
Изображение 2 (в левой центральной части правого блока) – неидентифицированные остатки крашеного изображения.
Изображение 3 (в правой части правого блока) – неидентифицированные остатки крашеного изображения.
Местонахождение Оглахты IV
Местонахождение Оглахты IV расположено в Боградском районе Республики Хакасии на крутом юго-западном склоне, который называется «Сорок зубьев». Входит в состав комплекса памятников наскального искусства горы Оглахты. Имеет протяженность 4 км и насчитывает более 260 плоскостей. На памятнике выявлены изображения «минусинского» и «ангарского» стиля древнейшего пласта, изображения окуневской, карасукской, тагарской и таштыкской культур, хунно-сяньбийского времени, раннего и позднего средневековья.
Местонахождение Оглахты IV
Вернуться назад
Участкок Оглахты IV
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 5-6 - макрофото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 7 - рамановский спектр краски
Плоскость имеет прямоуголую форму, сильно вытянута по горизонтали. По всей площади плоскости фиксируются крупные нефигуративные пятна красной краски.
Исследование состава красок проводилось методом рамановской спектроскопии.
Состав краски: минеральная основа – гематитсодержащая охра (метаморфизированный песчаник) с территории памятника; связующее вещество – ; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 5-6 - макрофото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 7 - рамановский спектр краски
Плоскость имеет прямоуголую форму, сильно вытянута по горизонтали. По всей площади плоскости фиксируются крупные нефигуративные пятна красной краски.
Исследование состава красок проводилось методом рамановской спектроскопии.
Состав краски: минеральная основа – гематитсодержащая охра (метаморфизированный песчаник) с территории памятника; связующее вещество – ; добавки – нет.
Местонахождение Тепсей I в границах памятника «Листвягово. Петроглифы Тепсей»
Местонахождение Тепсей I расположено в Краснотуранском районе Красноярского края на частично затапливаемом берегу Красноярского водохранилища. Является частью памятника наскального искусства «Листвягово. Петроглифы Тепсей» и насчитывает не менее 50 плоскостей с изображениями, включая крашеные зооморфные рисунки древнейшего изобразительного пласта.
Местонахождение Тепсей I
Вернуться назад
Плоскость №15
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 160 × 60 см. Плоскость покрыта белесыми натеками оксалатов, частично перекрывающими изображения. В ее левой верхней части плоскости зафиксировано рыжеватое аморфное пятно (естественное ожелезнение), посередине плоскости проходит крупная трещина.
На плоскости расположено пять крашеных изображений.
Изображение 1 (в центральной части плоскости) – контурное изображение оленя.
Изображение 2 (в центральной части плоскости) – фигура быка.
Изображение 3 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 4 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 5 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 2
Плоскость имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 160 × 60 см. Плоскость покрыта белесыми натеками оксалатов, частично перекрывающими изображения. В ее левой верхней части плоскости зафиксировано рыжеватое аморфное пятно (естественное ожелезнение), посередине плоскости проходит крупная трещина.
На плоскости расположено пять крашеных изображений.
Изображение 1 (в центральной части плоскости) – контурное изображение оленя.
Изображение 2 (в центральной части плоскости) – фигура быка.
Изображение 3 (в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 4 (справа в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Изображение 5 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 2: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Шалаболинская писаница
Шалаболинская писаница расположена в Курагинском районе Красноярского края на берегу р. Туба. Объект разбит на 12 участков (участки 1–8, 1А, 2А, 4А, 8А) с нумерацией с запада на восток, на которых обнаружено свыше 500 плоскостей с изображениями от эпохи неолита до этнографической современности.
Шалаболинская писаница
Вернуться назад
Участок №1. Плоскость №1
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - рамановский спектр краски изображения 1
Фото 6 - рамановский спектр краски изображения 2
Фото 7 - рамановский спектр краски изображения 3
Фото 8 - рамановский спектр краски изображения 4
Плоскость расположена в правой верхней части Участка №1. Плоскость находится вплотную над уровнем земли, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 247*352 см. Верхняя часть покрыта биопленкой черного цвета, там же есть отслоение скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина окуневской культуры эпохи ранней бронзы, плохо сохранилась, видны только многочисленные вертикальные линии-лучи. Изображение выполнено темно-красной краской.
Изображение 2 (сверху в центральной части плоскости) – две антропоморфные фигуры эпохи раннего железного века, хорошо сохранилась. Изображение выполнено светло-красной краской.
Изображение 3 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения. Изображение выполнено темно-красной краской.
Изображение 4 (слева в верхней части плоскости) – крупная антропоморфная фигура эпохи раннего железного века, плохо сохранилась. Изображение выполнено светло-красной краской.
Исследование состава красок изображения 1-4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит- и гётитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 4: минеральная основа – гематит- и гётитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - рамановский спектр краски изображения 1
Фото 6 - рамановский спектр краски изображения 2
Фото 7 - рамановский спектр краски изображения 3
Фото 8 - рамановский спектр краски изображения 4
Плоскость расположена в правой верхней части Участка №1. Плоскость находится вплотную над уровнем земли, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 247*352 см. Верхняя часть покрыта биопленкой черного цвета, там же есть отслоение скальной поверхности.
На плоскости расположено четыре крашеных изображения.
Изображение 1 (справа в верхней части плоскости) – личина окуневской культуры эпохи ранней бронзы, плохо сохранилась, видны только многочисленные вертикальные линии-лучи. Изображение выполнено темно-красной краской.
Изображение 2 (сверху в центральной части плоскости) – две антропоморфные фигуры эпохи раннего железного века, хорошо сохранилась. Изображение выполнено светло-красной краской.
Изображение 3 (слева в нижней части плоскости) – неидентифицированные остатки крашеного изображения. Изображение выполнено темно-красной краской.
Изображение 4 (слева в верхней части плоскости) – крупная антропоморфная фигура эпохи раннего железного века, плохо сохранилась. Изображение выполнено светло-красной краской.
Исследование состава красок изображения 1-4 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематит- и гётитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 3: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 4: минеральная основа – гематит- и гётитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Участок №1. Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1. Плоскость находится над уровнем земли на высоте 20 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 77*106 см. В верхней части проходит большая горизонтальная трещина, нижняя часть плоскости покрыта биопленкой черного цвета и желтым лишайником.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1. Плоскость находится над уровнем земли на высоте 20 см, имеет подпрямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 77*106 см. В верхней части проходит большая горизонтальная трещина, нижняя часть плоскости покрыта биопленкой черного цвета и желтым лишайником.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в центральной части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Участок №1А. Плоскость №1а
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1А. Она находится над уровнем земли на высоте 112 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 21*44 см. Справа граничит с плоскостью №1б. Верхняя часть покрыта биопленкой черного цвета, в правой части есть отслоение скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры эпохи ранней бронзы, сохранилась хорошо, видны глаза и рот.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1А. Она находится над уровнем земли на высоте 112 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 21*44 см. Справа граничит с плоскостью №1б. Верхняя часть покрыта биопленкой черного цвета, в правой части есть отслоение скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры эпохи ранней бронзы, сохранилась хорошо, видны глаза и рот.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит; связующее вещество – не выявлено; добавки – нет.
Участок №1А. Плоскость №1б
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1А. Она находится над уровнем земли на высоте 113 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 19*22 см. Слева граничит с плоскостью №1а. Вся плоскость покрыта биопленкой черного цвета и современными гравировками в виде вертикальных линий.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в левой части Участка №1А. Она находится над уровнем земли на высоте 113 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 19*22 см. Слева граничит с плоскостью №1а. Вся плоскость покрыта биопленкой черного цвета и современными гравировками в виде вертикальных линий.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в нижней части плоскости) – неидентифицированные остатки крашеного изображения.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Участок 1А. Плоскости №7
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №1А. Она находится над уровнем земли на высоте примерно 100 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 33*184 см. Сверху граничит с плоскостью №8. В правой части проходит крупная вертикальная трещина.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №1А. Она находится над уровнем земли на высоте примерно 100 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 33*184 см. Сверху граничит с плоскостью №8. В правой части проходит крупная вертикальная трещина.
На плоскости расположено одно крашеное изображение.
Изображение 1 (слева в верхней части плоскости) – неидентифицированные остатки крашеного изображения.
Участок 1А. Плоскости №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 3 - макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото изображения 2 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - рамановский спектр темной краски изображения 1
Фото 6 - рамановский спектр светлой краски изображения 2
Плоскости расположены в правой части Участка №1А. Она находится над уровнем земли на высоте от 21 до 129 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 43*187 см. Сверху граничит с плоскостью №9, снизу с плоскостью №7. Посередине плоскости проходит крупная вертикальная трещина, разделяющая плоскость на два блока.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в ценральной части плоскости) – палимпсест крашеных изображений окуневской культуры эпохи ранней бронзы. Изображения выполнены двумя видами краски: темно-красной и светло-красной.
Изображение 2 (слева в верхней части плоскости) – крестообразная
личина изобразительной традиции окуневской культуры эпохи ранней бронзы. Изображение выполнено светло-красной краской.
Исследование состава красок изображения 1,2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Фото 2 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 3 - макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 4 - макрофото изображения 2 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - рамановский спектр темной краски изображения 1
Фото 6 - рамановский спектр светлой краски изображения 2
Плоскости расположены в правой части Участка №1А. Она находится над уровнем земли на высоте от 21 до 129 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 43*187 см. Сверху граничит с плоскостью №9, снизу с плоскостью №7. Посередине плоскости проходит крупная вертикальная трещина, разделяющая плоскость на два блока.
На плоскости расположено два крашеных изображения.
Изображение 1 (справа в ценральной части плоскости) – палимпсест крашеных изображений окуневской культуры эпохи ранней бронзы. Изображения выполнены двумя видами краски: темно-красной и светло-красной.
Изображение 2 (слева в верхней части плоскости) – крестообразная
личина изобразительной традиции окуневской культуры эпохи ранней бронзы. Изображение выполнено светло-красной краской.
Исследование состава красок изображения 1,2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – термически обработанная магнетит-апатитовая руда из выходов в районе р. Туба; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Участок 1А. Плоскости №9
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №1А. Она находится над уровнем земли на высоте 173 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 51*40 см. Снизу к плоскости примыкает плоскость №8.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры эпохи ранней бронзы, сохранилась хорошо, видны глаза и рот.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость расположена в правой части Участка №1А. Она находится над уровнем земли на высоте 173 см, имеет прямоугольную форму, вытянута по горизонтали. Размеры плоскости составляют 51*40 см. Снизу к плоскости примыкает плоскость №8.
На плоскости расположено одно крашеное изображение.
Изображение 1 (в центральной части плоскости) – личина ранней изобразительной традиции окуневской культуры эпохи ранней бронзы, сохранилась хорошо, видны глаза и рот.
Участок №2. Плоскость №8
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость находится над скальной полкой на высоте 175 см, имеет прямоугольную форму. Размеры плоскости составляют 178*617 см. Правая часть покрыта кальцитовыми натеками, слева есть крупная вертикальная трещина.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в центральной части плоскости) – антропоморфное изображение каракольской культуры эпохи бронзы, сохранилось хорошо.
Изображение 2 (слева в нижней части плоскости) – зооморфное изображение, сохранилось хорошо.
Изображение 3 (справа в нижней части плоскости) – личина окуневской культуры эпохи ранней бронзы, сохранилось хорошо.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Плоскость находится над скальной полкой на высоте 175 см, имеет прямоугольную форму. Размеры плоскости составляют 178*617 см. Правая часть покрыта кальцитовыми натеками, слева есть крупная вертикальная трещина.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в центральной части плоскости) – антропоморфное изображение каракольской культуры эпохи бронзы, сохранилось хорошо.
Изображение 2 (слева в нижней части плоскости) – зооморфное изображение, сохранилось хорошо.
Изображение 3 (справа в нижней части плоскости) – личина окуневской культуры эпохи ранней бронзы, сохранилось хорошо.
Участок №4. Плоскость №22
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой части Участка №4. Она находится над уровнем земли на высоте 151 см, имеет прямоугольную форму. Размеры плоскости составляют 108*67 см. Справа граничит с плоскостью №23. Левая сторона покрыта биопленкой черного цвета, сверху фиксируются кальцитовые натеки, в некоторых местах отслоение скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение плохо сохранилось, большая часть фигуры утрачена из-за отслоения скальной поверхности.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с маггемитом; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 - рамановский спектр краски изображения 1
Плоскость расположена в правой части Участка №4. Она находится над уровнем земли на высоте 151 см, имеет прямоугольную форму. Размеры плоскости составляют 108*67 см. Справа граничит с плоскостью №23. Левая сторона покрыта биопленкой черного цвета, сверху фиксируются кальцитовые натеки, в некоторых местах отслоение скальной поверхности.
На плоскости расположено одно крашеное изображение.
Изображение 1 (справа в верхней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение плохо сохранилось, большая часть фигуры утрачена из-за отслоения скальной поверхности.
Исследование состава красок изображения 1 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематит с маггемитом; связующее вещество – не выявлено; добавки – нет.
Участок №4. Плоскость №23
р.
р.
Фото 1 - фото плоскости в естественном освещении
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 – макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - макрофото изображения 2 после обработки в плагине DStretch программной среды ImageJ
Фото 6 - рамановский спектр краски изображения 1
Фото 7 - рамановский спектр краски изображения 2
Плоскость находится над уровнем земли на высоте 148 см, имеет прямоугольную форму. Размеры плоскости составляют 146*277 см. Слева граничит с плоскостью №22. Сверху плоскость покрыта кальцитовой пленкой, в некоторых местах отслоение скальной поверхности и мелкие трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в нижней части плоскости) – крашеное изображение лодки.
Изображение 2 (слева в нижней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение хорошо сохранилось.
Изображение 3 (слева в верхней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение плохо сохранилось, большая часть фигуры утрачена из-за отслоения скальной поверхности.
Исследование состава красок изображения 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Фото 2 и 3 - фото плоскости после обработки в плагине DStretch программной среды ImageJ
Фото 4 – макрофото изображения 1 после обработки в плагине DStretch программной среды ImageJ
Фото 5 - макрофото изображения 2 после обработки в плагине DStretch программной среды ImageJ
Фото 6 - рамановский спектр краски изображения 1
Фото 7 - рамановский спектр краски изображения 2
Плоскость находится над уровнем земли на высоте 148 см, имеет прямоугольную форму. Размеры плоскости составляют 146*277 см. Слева граничит с плоскостью №22. Сверху плоскость покрыта кальцитовой пленкой, в некоторых местах отслоение скальной поверхности и мелкие трещины.
На плоскости расположено три крашеных изображения.
Изображение 1 (слева в нижней части плоскости) – крашеное изображение лодки.
Изображение 2 (слева в нижней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение хорошо сохранилось.
Изображение 3 (слева в верхней части плоскости) – выбитое изображение лося, голова которого окрашена краской, изображение плохо сохранилось, большая часть фигуры утрачена из-за отслоения скальной поверхности.
Исследование состава красок изображения 1, 2 проводилось методом рамановской спектроскопии.
Состав краски изображения 1: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Состав краски изображения 2: минеральная основа – гематитсодержащая охра (метаморфизованный песчаник) с территории памятника; связующее вещество – не выявлено; добавки – нет.
Контакты
Юлия Губар
Младший научный сотрудник Института археологии и этнографии СО РАН
Email: rockartpaints@mail.ru
